| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN5515-3M |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

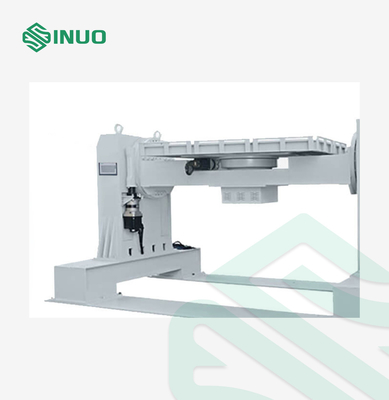

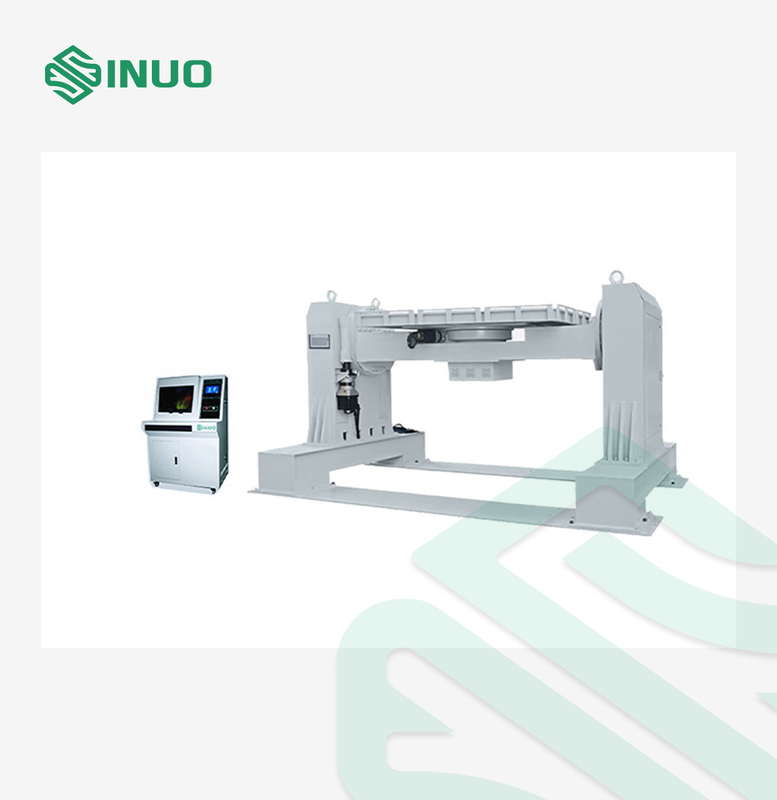

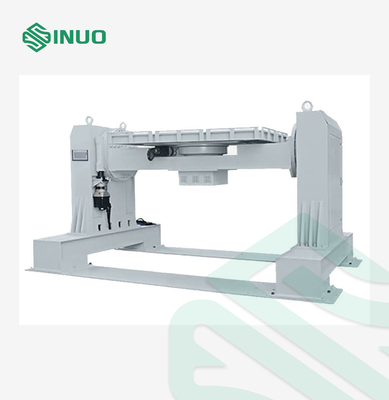

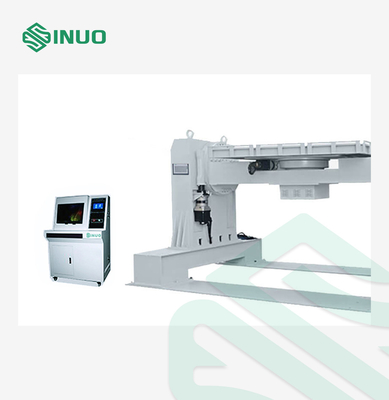

UL 2580 EV ระบบทดสอบการหมุนแบตเตอรี่พลังงานขนาดใหญ่
ภาพรวมของอุปกรณ์
เครื่องทดสอบนี้มีความสอดคล้องกับ UL2580:2020 ข้อ 34 GB/T 314673, ISO 12405-3 ฯลฯ
ปริมาตรเทคนิค
| การควบคุมและการใช้งาน | ระบบควบคุมปัญญา PLC การทํางานระบบคู่ของจอสัมผัสและคอมพิวเตอร์ไกล |
| ขับ | มอเตอร์เซอร์โว |
| ขนาดของแพลตฟอร์ม |
ความยาว 3500mm*ความกว้าง 2500mm*ความหนา 30mm วัสดุ: อลูมิเนียม สามารถเก็บตัวอย่างได้สูงถึง 3200mm*2400mm และความสูงต่ํากว่า 1000mm สามารถเข้ากันได้กับตัวอย่างขนาดเล็กและขนาดใหญ่
|
| การสั่นสะเทือนแบบซีนูโซเอลด้าน |
การสลับแกน X/Y/Z โดยอัตโนมัติ ดังที่แสดงในรูปต่อไปนี้ แนวทางซ้ายหมุนรอบแกน X และทิศทางขวาหมุนรอบแกน Z ตามลําดับ การสั่นสะเทือนแบบซีนูโซลในแกน Yการทดสอบ: ทําให้ตัวอย่างหมุน 90 องศารอบแกน Z ก่อน, แล้วหมุนรอบแกน X.
|
| ความเร็วหมุน |
1°/s ~ 12°/s สามารถตั้งค่าได้ในหน้าจอสัมผัสและคอมพิวเตอร์โดยตรง
|
| มุมหมุน | 0~360° สามารถตั้งค่าได้ในหน้าจอสัมผัสและคอมพิวเตอร์โดยตรง |
| การเพิ่มมุมหมุน | 90° สามารถตั้งค่าได้ในหน้าจอสัมผัสและคอมพิวเตอร์โดยตรง |
| ความแม่นยําของการหมุนมุม | ¥0.5° |
| การจับตัวอย่าง | เครื่องกั้นกล |
| กระบวนการทดสอบ | การควบคุมอัตโนมัติโปรแกรม |
| การป้องกันความปลอดภัย |
1. ระเบิดความผิดพลาดและสาเหตุ การประมวลผล prompt function 2การแสดงความผิดพลาดและการวินิจฉัยตัวเอง 3เครื่องเตือนแรงเกินแรง 4เครื่องเตือนการรั่วไหลไฟฟ้า 5เครื่องเตือนควัน 6ป้องกันการปิดไฟ ความจําอัตโนมัติ 7. ติดต่อรelay ความปลอดภัย 8. รวมเกรดความปลอดภัย |
| มอนิเตอร์ | 2 ชุดของกล้องความละเอียดสูงพิเศษติดตามภาพในเวลาจริงและบันทึกและบันทึก |
| การตั้งค่าหลัก |
1คอมพิวเตอร์: เครื่องอุตสาหกรรมทั้งหมดในหนึ่งเครื่อง, ด้วยฟังก์ชัน WIFI, 1 ชุด 2หน้าจอสัมผัส: WEINVIEW 1 ชุด 3PLC: มิตซูบิชิ 1 ชุด 4เครื่องยนต์: Huichuan, 2 ชุด 5เครื่องลดความร้อน จีเชิง 6ส่วนเครื่องจักร: ซินูโอ 7โปรแกรม: ซินูโอ 8ห้องทดสอบพิเศษ ควรได้รับจากลูกค้า 9กลไกการบรรทุกแบตเตอรี่ เช่น เครื่องกระบะหรือเครนกระบะ |
ลักษณะและข้อดี
มาตรฐานที่ใช้:
UL2580 แบตเตอรี่สําหรับใช้ในรถไฟฟ้า ข้อ 18:
1.หมุนแบตเตอรี่ 360 องศารอบแกน X ด้วยความเร็วหมุน 90 องศา / 5 วินาที, จากนั้นหยุดและสังเกตในช่วงเวลาที่กําหนด
2.หมุนแบตเตอรี่ 360 องศารอบแกน Y ด้วยความเร็วหมุน 90 องศา / 5 วินาที, จากนั้นหยุดและสังเกตระยะเวลาที่กําหนด
3.หมุนแบตเตอรี่ 360 องศารอบแกน Z ด้วยความเร็วหมุน 90 องศา / 5 วินาที, จากนั้นหยุดและสังเกตในช่วงเวลาที่กําหนด
4.รับมาตรฐาน: แบตเตอรี่แพ็คหรือระบบไม่มีการรั่วไหลของเอเล็กทรอลิต ไม่มีการแตกที่กรณี ไม่มีไฟหรือระเบิด
Gb/T31467.3-2015 แบตเตอรี่และระบบแบตเตอรี่ลิตยูไอนสําหรับรถไฟฟ้า ส่วน 3: ความต้องการความปลอดภัยและวิธีการทดสอบ ข้อ 74:
1.หมุนแบตเตอรี่ 360 องศารอบแกน X ด้วยความเร็วหมุน 6 องศา/วินาที; ครั้งที่สองหมุนมัน 90 องศา, 180 องศา, 270 องศา, 360 องศา, และยังคงเป็นเวลาหนึ่งชั่วโมงหลังจากการเคลื่อนไหวแต่ละครั้ง. จากนั้นหยุดและสังเกต 2 ชั่วโมง
2.หมุนกระเป๋าสะพายหมุน 360 องศารอบแกน Y ด้วยความเร็วหมุน 6 องศา/วินาที; ครั้งที่สองหมุนมัน 90 องศา, 180 องศา, 270 องศา, 360 องศา, และยังคงเป็นเวลาหนึ่งชั่วโมงหลังจากการเคลื่อนไหวแต่ละครั้ง. จากนั้นหยุดและสังเกต 2 ชั่วโมง
3. ยอมรับมาตรฐาน: แบตเตอรี่แพ็คหรือระบบไม่มีการรั่วไหลของสารไฟฟ้า, ไม่มีการแตกที่กรณี, ไม่มีไฟหรือระเบิด. และยังคงเชื่อมต่อที่น่าเชื่อถือ, โครงสร้างไม่เสียหาย,ค่าความต้านทานการกันความร้อนไม่ต่ํากว่า 100 โอเมก้า / วอล.
ISO12405-3:2014 รถยนต์ทางถนนที่ขับเคลื่อนด้วยไฟฟ้า ✅ รายละเอียดการทดสอบสําหรับแบตเตอรี่และระบบแบตเตอรี่ลิตিয়ামไอออน
ตัวอย่างและข้อจํากัด:
แบตเตอรี่และระบบแบตเตอรี่ลิตยูไอออนสําหรับรถไฟฟ้า
การใช้งาน:
อุปกรณ์ทดสอบหมุนแบตเตอรี่คือจําลองแบตเตอรี่หรือระบบที่ติดตั้งบนรถไฟฟ้า ในสถานการณ์พิเศษของมุมสูงขึ้น, ลง, รอบ, รอบ, เป็นต้นเพื่อสังเกตสถานการณ์ต่าง ๆ ที่แบตเตอรี่แพ็คหรือระบบอาจเกิดขึ้นระหว่างกระบวนการขับขี่.นําเสนอการใช้งานจริงของแพ็คแบตเตอรี่หรือระบบในห้องปฏิบัติการ ค้นหาและแก้ปัญหา ปรับปรุงการออกแบบสินค้า และปรับปรุงคุณภาพสินค้าอุปกรณ์ทดสอบหมุนแบตเตอรี่แพ็คเป็นเครื่องทดสอบพิเศษสําหรับการทดสอบความปลอดภัยของแบตเตอรี่แพ็คพลังงานหรือระบบเป็นทางเลือกที่ดีที่สุดสําหรับผู้ผลิตแบตเตอรี่ลิธีียม ผู้ผลิตรถไฟฟ้า และหน่วยวิจัยและทดสอบทางวิทยาศาสตร์
หลักการทดสอบ:
การใช้จอสัมผัสและ PLC การควบคุมปัญญาสําหรับการทํางานใกล้เคียง, คอมพิวเตอร์สําหรับการทํางานไกล, และการควบคุมกลไกหมุนเพื่อบรรลุ 360 ° การหมุนรอบแกน X / Y / Z ตามลําดับความเร็วในการทดสอบ, มุมทดสอบ, เวลาระยะเวลา, และเวลาทดสอบทั้งหมดสามารถตั้งค่าบนคอมพิวเตอร์และจอสัมผัส
โครงสร้างและลักษณะของอุปกรณ์:
1. ใช้โครงสร้างการสนับสนุนคอลัมน์เสริมทับคู่, การกระทําการหมุนคงที่และเชื่อถือได้
2พลาตฟอร์มอลูมิเนียม perforated ขนาดใหญ่สามารถเก็บตัวอย่าง 3200mm * 2400mm และภาระสูงสุดคือ 1500kg
3ทิศทางหมุน: X / Y / Z สามแกน
4การควบคุมระบบสองแบบของจอสัมผัสและคอมพิวเตอร์ จอสัมผัสสามารถใช้ในการปรับเครื่องทดสอบ และคอมพิวเตอร์ภายนอกสามารถทํางานระหว่างการทดสอบ
สภาพแวดล้อมการใช้งาน
พลังงานไฟฟ้า: AC380V±10%/50Hz 15KW อุณหภูมิบริเวณ: 5°C+35°C
ความชุ่มชื้นสัมพันธ์: 85% RH ไม่ควรมีฝุ่นปริมาณสูง ก๊าซที่กัดสนอง และบรรยากาศที่สามารถเผาไหม้และระเบิดได้
