| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN553 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

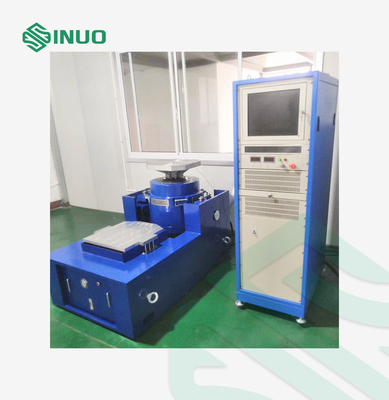

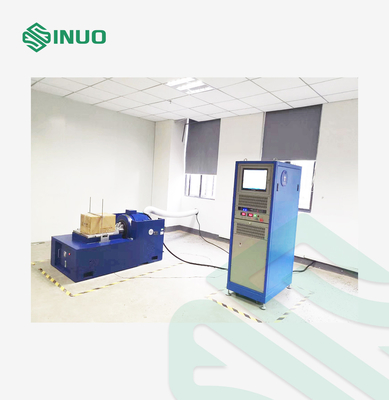

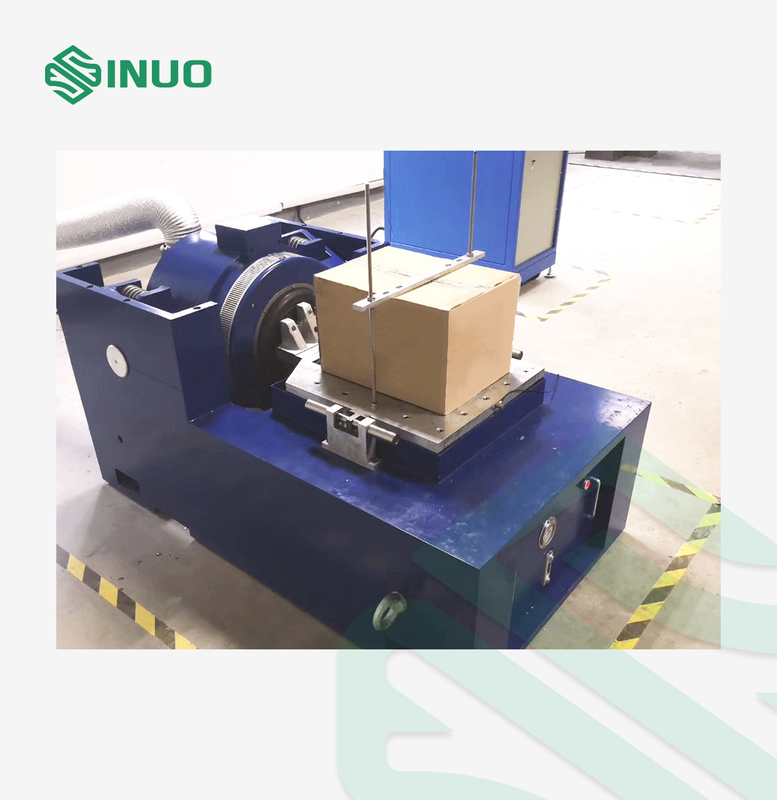

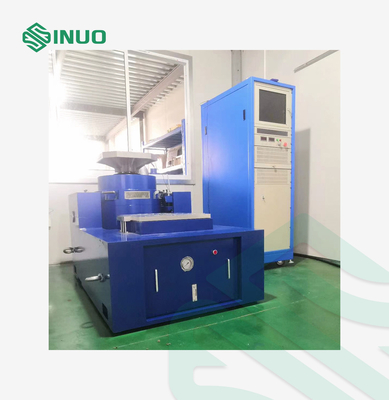

อุปกรณ์ทดสอบตารางการสั่นสะเทือนของชุดแบตเตอรี่รถยนต์ไฟฟ้า
ภาพรวมอุปกรณ์
ระบบนี้ใช้ส่วนประกอบที่เชื่อถือได้และมีมาตรฐานสูง และเครื่องขยายกำลังติดตั้งชั้นป้องกันรังสีแม่เหล็กไฟฟ้าที่ CE กำหนดชั้นนำในประเทศ
พารามิเตอร์ทางเทคนิค
| เลขที่ | ชื่อ | แบบอย่าง | หน่วย | จำนวน |
| 1 | ตารางทดสอบการสั่นสะเทือน | |||
| 1.1 | ร่างกายโต๊ะสั่นสะเทือน | H1248A | ชุด | 01 |
| 1.2 | เพาเวอร์แอมป์สวิตชิ่งดิจิตอล | IPA180L | ชุด | 01 |
| 1.3 | หน่วยระบายความร้อนด้วยน้ำอัจฉริยะ | CU-1 | ชุด | 01 |
| 1.4 | อุปกรณ์เซอร์โวกลางตำแหน่งเดิม | อปท | ชุด | 01 |
| 1.5 | อุปกรณ์หมุนอัตโนมัติแนวตั้งและแนวนอน | ดีเอช-2 | ชุด | 01 |
| 1.6 | สไลด์แนวนอน | BT2000M | ชุด | 01 |
| 1.7 | โต๊ะขยายแนวตั้ง (พร้อมตัวรองรับเสริม) | HE2000SQ/A | ชุด | 01 |
| 2 | ระบบควบคุมการสั่นสะเทือน | |||
| 2.1 | นำเข้าตัวควบคุมการสั่นสะเทือนแบบดิจิตอล |
RL-C21 ฮาร์ดแวร์: อินพุต 8 ช่อง, เอาต์พุต 1 ช่อง ฟังก์ชั่นซอฟต์แวร์: ไซน์, สุ่ม, ค้นหาเรโซแนนซ์และอาศัย, ช็อกทั่วไป, ไซน์และสุ่ม, สุ่มและสุ่ม |
ชุด | 01 |
| 2.2 | เซ็นเซอร์เร่งความเร็วที่นำเข้า (รวมถึงสายเซ็นเซอร์) | ดีเจบี | ชุด | 08 |
| 2.3 | คอมพิวเตอร์ควบคุม | คอมพิวเตอร์ยี่ห้อหนึ่ง จอ LCD คีย์บอร์ด เมาส์ เครื่องพิมพ์สีหนึ่งชุด | ชุด | 01 |
| 3 | เครื่องประดับ | |||
| 3.1 | อะไหล่ ชิ้นส่วนสึกหรอ และเครื่องมือพิเศษ | ดูรายการอะไหล่ ชิ้นส่วนสึกหรอ และเครื่องมือพิเศษสำหรับรายละเอียด | ชุด | 01 |
| 3.2 | อุปกรณ์เสริมแบบสุ่มและข้อมูลทางเทคนิค | คู่มือการใช้งานอุปกรณ์ แผนผังไฟฟ้าและนิวแมติกส์ คำแนะนำการใช้งานและการบำรุงรักษา ฯลฯ | ชุด | 01 |
| 4 | คนอื่น | |||
| 4.1 | การติดตั้ง การว่าจ้าง และการยอมรับ | การบำรุงรักษาและการสนับสนุนด้านเทคนิคในช่วงระยะเวลาการรับประกันคุณภาพ | / | / |
| 4.2 | การบรรจุภัณฑ์ การขนส่ง และการประกันภัย | / | / | / |
| 4.3 | บริการด้านเทคนิคและการฝึกอบรม | การฝึกอบรมด้านการสั่นสะเทือน ความเค้น และการทดสอบด้านสิ่งแวดล้อมความช่วยเหลือจากผู้เชี่ยวชาญได้ตลอดเวลาระหว่างการใช้งาน | / | / |
คุณสมบัติและข้อดี
| เลขที่ | ดัชนี | ข้อดีและคุณสมบัติ |
| 1 | คู่มือแบบไดนามิก | ระบบคอยล์เคลื่อนที่ของช่วงล่างประกอบด้วยสปริงและลูกกลิ้งรูปตัวยูเป็นการออกแบบล่าสุดของ LDS ในสหราชอาณาจักรมีโมเมนต์โหลดบางส่วนสูง และในขณะเดียวกัน อัตราส่วนการสั่นด้านข้างของคอยล์เคลื่อนที่ก็น้อย และความผิดเพี้ยนของรูปคลื่นก็น้อยเป็นไปตามข้อกำหนดระดับสากล(รูปที่ 1) |
| 2 | ส่วนประกอบสำคัญ | นำเข้าอุปกรณ์ไฟฟ้า คอยล์เคลื่อนที่ และสายกระตุ้นทั้งหมด(รูปที่ 7) |
| 3 | โมดูลพลังงาน | ใช้อุปกรณ์จ่ายไฟ Infineon IGBT ของเยอรมัน และกำลังขับสูงสุดของกล่องโมดูลพลังงานเดียวคือ 60KVA พร้อมโครงสร้างที่เรียบง่าย การป้องกันที่ครอบคลุม และความน่าเชื่อถือสูง |
| 4 | เครื่องขยายสัญญาณไฟฟ้าแรงสูงที่แท้จริง | แรงดันไฟฟ้าของโมดูลพลังงานเดียวคือ 320V และรูปแบบเอาต์พุตของไฟฟ้าแรงสูงและกระแสไฟฟ้าต่ำช่วยลดการสูญเสียพลังงานในกระบวนการส่งและทำให้เกิดการจับคู่อิมพีแดนซ์ที่มีประสิทธิภาพและสมเหตุสมผล |
| 5 | โมดูลลอจิกสำหรับเพาเวอร์แอมป์ | โมดูลลอจิกใช้การควบคุม PLC ฟังก์ชั่นการแสดงผลหน้าจอสัมผัส (หน้าจอสัมผัสใช้ผลิตภัณฑ์ Schneider ของฝรั่งเศส)สามารถแสดงข้อมูลต่างๆ ของระบบโดยละเอียด (ค่า RMS จริงของเอาต์พุตเพาเวอร์แอมป์, การแสดงข้อมูลเพิ่มเติม), สถานะการทำงานและการตัดสินข้อผิดพลาด(รูปที่ 2) |
| 6 | การรับรอง CE ของเครื่องขยายเสียง |
เพาเวอร์แอมป์ซีรีส์ทั้งหมดได้รับการรับรอง CE เพาเวอร์แอมป์กำลังสูงเป็นผลิตภัณฑ์เดียวในจีนที่ตรงตามมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า CE/EMC ที่เกี่ยวข้อง ซึ่งเป็นผู้นำในประเทศจีน เพาเวอร์แอมป์ได้ผ่านการสาธิตครั้งที่สองของ TUV Rheinland (ใบรับรองที่แนบมาด้วย) CE/LVD Low Voltage Directive (Safety); คำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า CE/EMC ความเข้ากันได้ทางแม่เหล็กไฟฟ้าแบ่งออกเป็นสองส่วน: การกำจัดการรบกวนการนำไฟฟ้าของกริดใช้แหล่งจ่ายไฟและตัวกรองพิเศษลำดับที่สอง(รูปที่ 6) การรบกวนจากรังสีใช้การออกแบบตู้ที่มีการป้องกันอย่างเต็มที่มีชั้นป้องกันรังสีแม่เหล็กไฟฟ้าเพื่อปกป้องร่างกายมนุษย์จากความเสียหายจากรังสี ซึ่งเป็นผู้นำในประเทศจีน(ภาพกายภาพของมาตรการการรักษาที่ได้มาตรฐานที่เกี่ยวข้อง ภาพที่ 3) ความเข้ากันได้ทางแม่เหล็กไฟฟ้า EMC เป็นข้อกำหนดบังคับในยุโรปและสหรัฐอเมริกานอกจากนี้ยังได้รับความสนใจมากขึ้นเรื่อย ๆ ในประเทศจีน เพาเวอร์แอมป์ที่ผลิตโดยคู่ค้าภายในประเทศนั้นเกินมาตรฐาน EMC อย่างจริงจัง และเพาเวอร์แอมป์กำลังสูงส่งผลกระทบอย่างมากต่อการใช้อุปกรณ์อื่นๆ ในห้องปฏิบัติการผ่านการปล่อยรังสีนำไฟฟ้าและรังสีระหว่างการทำงาน |
| 7 | ชั้นป้องกันรังสีแม่เหล็กไฟฟ้า | เพาเวอร์แอมป์มีชั้นป้องกันรังสีแม่เหล็กไฟฟ้าที่จำเป็นสำหรับ CE เพื่อปกป้องร่างกายมนุษย์จากความเสียหายจากรังสี(รูปที่ 3) |
| 8 | การระบายความร้อนของเพาเวอร์แอมป์ | การระบายความร้อนของเพาเวอร์แอมป์ดูดซับประสบการณ์ของ British LDS, American UD และบริษัทอื่นๆใช้ระบบดูดอากาศด้านล่างและระบบไอเสียด้านบนเพื่อให้แน่ใจว่ามีการกระจายความร้อนสูงและรับประกันการกระจายความร้อนที่ดีในกล่องเมื่อเพาเวอร์แอมป์ทำงานเป็นเวลานาน(รูปที่ 4) |
| 9 | ฟังก์ชั่นป้องกันเพาเวอร์แอมป์เสร็จสมบูรณ์ |
เพาเวอร์แอมป์ทั้งหมดมี: แรงดันเกินกริด, แรงดันตกกริด, การสูญเสียเฟสของกริด, ลอจิกฟอลต์, การป้องกันโมดูลพลังงาน, อุณหภูมิของโมดูลพลังงาน, กระแสเกินเอาต์พุต, แรงดันเอาต์พุตเกิน, กำลังขับ, การเคลื่อนที่ของแพลตฟอร์ม, อุณหภูมิแพลตฟอร์ม, การประสานภายนอก ฯลฯ ฟังก์ชันป้องกันเมื่อเกิดข้อผิดพลาดใดๆ เอาต์พุตจะปิด และเสียงและแสงจะเตือนพร้อมกัน นอกเหนือจากการป้องกันข้างต้นแล้ว ยังมีการนำชิปสุ่มตัวอย่างค่าที่มีประสิทธิภาพจริงมาใช้เพื่อสร้างการควบคุมแบบ sinusoidal Serve และส่งผ่านค่าที่มีประสิทธิภาพจริง (ค่า RMS) แบบสุ่ม ซึ่งมีลักษณะเฉพาะของความปลอดภัยและความน่าเชื่อถือเทคโนโลยีนี้เติบโตเต็มที่แล้ว และไม่มีเทคโนโลยีดังกล่าวในอุตสาหกรรมภายในประเทศ ซึ่งเป็นผู้นำในประเทศจีน |
| 10 | รีโมท | ใช้อินเทอร์เฟซการสื่อสาร RS485 รีโมทคอนโทรลเสริมได้สูงสุด 1,000 เมตร พร้อมฟังก์ชันการป้องกันเครื่องขยายสัญญาณเสียงแบบเดียวกับชุดควบคุมตรรกะเครื่องขยายสัญญาณเสียง |
| 11 |
ตำแหน่งเดิม Central Servo (สพภ.) |
คอยล์เคลื่อนที่ของโต๊ะสั่นไฟฟ้าสามารถจัดกึ่งกลางโดยอัตโนมัติ ส่วนใหญ่ผ่านเซ็นเซอร์แบบไม่สัมผัสเพื่อตรวจสอบตำแหน่งศูนย์กลางของคอยล์เคลื่อนที่ของโต๊ะสั่นไฟฟ้า และโดยการปรับปริมาณอากาศของสปริงลมที่รองรับของการเคลื่อนที่โดยอัตโนมัติ ขดลวดของโต๊ะสั่นไฟฟ้าเพื่อรักษาศูนย์กลางของบนโต๊ะของโต๊ะสั่นไฟฟ้า เพื่อให้ระบบสามารถจัดกึ่งกลางของขดลวดเคลื่อนที่โดยอัตโนมัติในสถานะคงที่และไดนามิกตารางนี้มีฟังก์ชันป้องกันสวิตช์ฉุกเฉินเพื่อป้องกันและตัดเอาต์พุตของเพาเวอร์แอมป์ ซึ่งเป็นผู้นำในประเทศจีน(รูปที่ 4) |
| 12 | ช่วงไดนามิกการทดสอบแบบสุ่ม | ช่วงไดนามิกการทดสอบแบบสุ่มสูงถึง 42dB ช่วยให้มั่นใจได้ถึงความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและรูปคลื่นที่ไม่ถูกบิดเบือนเมื่อทดสอบสัญญาณขนาดเล็กที่มีความถี่ต่ำ(ระดับนานาชาติอยู่ที่ 50dB และระดับในประเทศโดยทั่วไปอยู่ที่ 39-40dB) (รูปที่ 8) |
