| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN8810C-10m³ |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

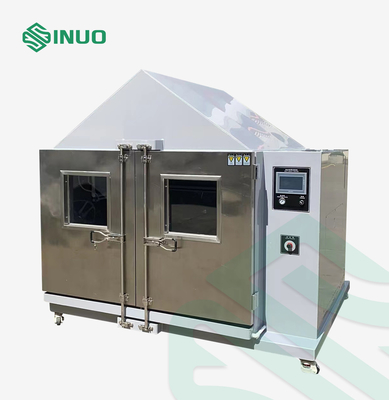

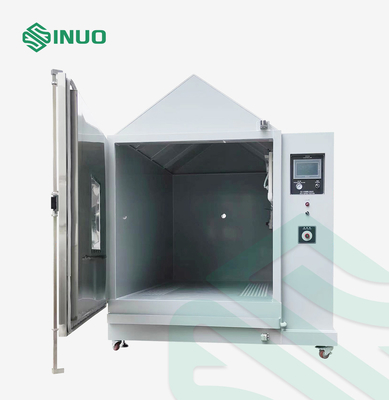

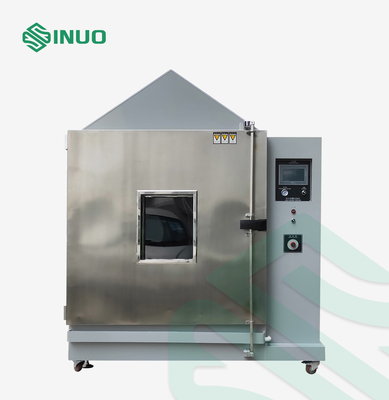

IEC 60068-2-52 ห้องทดสอบสิ่งแวดล้อมสำหรับสเปรย์เกลือผสมแบบวอล์กอิน
ปฏิบัติตามมาตรฐาน & ข้อ
IEC 60068-2-52:2017การทดสอบด้านสิ่งแวดล้อม – ตอนที่ 2-52: การทดสอบ – การทดสอบ Kb: ละอองเกลือ, ไซคลิก (สารละลายโซเดียมคลอไรด์)
ISO 12405-3: 2014 (ยานพาหนะขับเคลื่อนด้วยไฟฟ้า - ข้อกำหนดการทดสอบสำหรับชุดแบตเตอรี่และระบบลากจูงแบบลิเธียมไอออน - ส่วนที่ 3: ข้อกำหนดด้านความปลอดภัย)
IEC 60068-2-11: 1981 (ขั้นตอนการทดสอบสิ่งแวดล้อมขั้นพื้นฐาน—ส่วนที่ 2: การทดสอบ—ทดสอบ Ka: ละอองเกลือ, IDT) และอื่นๆ
ภาพรวมอุปกรณ์
อุปกรณ์นี้ใช้เป็นหลักในการต้านทานการกัดกร่อนของละอองเกลือของชิ้นส่วนขนาดใหญ่ ชุดแบตเตอรี่ไฟฟ้าของรถยนต์ การประกอบและชิ้นส่วนยานยนต์ ฯลฯ โดยสามารถจำลองสภาพอากาศทางทะเลและประเมินประสิทธิภาพการป้องกันการกัดกร่อนของละอองเกลือของส่วนประกอบและชิ้นส่วนรถยนต์และป้องกันได้ ชั้น
องค์ประกอบของระบบ:
1) อุปกรณ์ส่วนใหญ่ประกอบด้วยระบบโครงสร้าง
2) ระบบปรับอากาศ, ระบบทำความเย็น;ระบบทำความร้อน/ความชื้น/ลดความชื้น
3) ระบบจำลองการพ่นเกลือ
4) ระบบควบคุมส่วนกลาง
พารามิเตอร์ทางเทคนิค
| ขนาดสตูดิโอ | 2000×1800×3000 มม. (กว้าง×สูง×ลึก) |
| ขนาด (โดยประมาณ) | ประมาณ 2200×3000×4500 มม. (กว้าง×สูง×ลึก) รวมยอดแหลม 120 องศา (ขึ้นอยู่กับขนาดจริง) |
| ช่วงอุณหภูมิ | 10～+70℃ (ปรับได้) |
| ความผันผวนของอุณหภูมิ | ±0.5℃ (เมื่อไม่มีโหลด) |
| ความสม่ำเสมอของอุณหภูมิ | ±2℃ (เมื่อไม่มีโหลด) |
| อัตราความร้อนและความเย็น |
อุณหภูมิที่เพิ่มขึ้น: ≧1°C/นาที ไม่เป็นเชิงเส้น การทำความเย็น: ≧0.5℃/นาที, ไม่เป็นเชิงเส้น |
| ช่วงความชื้น | 20%～98%RH (ปรับความชื้นได้ 50～90℃) |
| ความเบี่ยงเบนของความชื้น |
±3%RH(>75%RH) ±5%RH(≤75%RH) |
| การสะสมสเปรย์เกลือ | 1~3ml/(h.80cm2) |
| เวลาทดสอบ | 0～999 ชม./ชม./วินาที (ปรับได้) |
| วิธีสเปรย์ | ไม่ต่อเนื่อง, ต่อเนื่อง |
| ตรงตามมาตรฐาน |
ข้อกำหนดการทดสอบสเปรย์เกลือ DO160 E/F/G IEC60068-2-11:1981 วิธีทดสอบสเปรย์เกลือ IEC 60068-2-52:2017 วิธีทดสอบการพ่นเกลือสลับโซเดียมคลอไรด์; IEC6008-2-78-2001 ห้องทดสอบ: วิธีทดสอบความร้อนชื้นคงที่; ISO9227-2017 การทดสอบการกัดกร่อนในบรรยากาศประดิษฐ์การทดสอบการพ่นเกลือ |
| แหล่งจ่ายไฟ | 380V±10%V (สามเฟสห้าสาย ทำสวิตช์แอร์ 80A แยกต่างหาก สวิตช์แอร์ต้องมีขั้วสายไฟ และสายไฟควรมีขนาดมากกว่า 10 ตารางเมตร) |
| มลพิษ รังสีแม่เหล็กไฟฟ้า | ต้องเป็นไปตามมาตรฐานที่เกี่ยวข้อง |
คุณสมบัติโครงสร้าง
| โครงสร้าง | ใช้โครงสร้างแบบแยกส่วนนั่นคือ สตูดิโอ หน่วยทำความเย็น หน่วยสเปรย์เกลือ ถังน้ำเกลือ และกล่องควบคุมไฟฟ้าถูกจัดวางแยกกันสำหรับการประกอบในสถานที่เครื่องปรับอากาศและเครื่องพ่นเกลืออยู่ในห้องทำงานเครื่องปรับอากาศประกอบด้วยระบบหมุนเวียนอากาศ ระบบทำความเย็น ระบบทำความร้อน ระบบเพิ่มความชื้น/ลดความชื้น ฯลฯอุปกรณ์ประเภทแผ่นกั้นถูกตั้งค่าในชุดสเปรย์เกลือ และอุปกรณ์ทำความร้อนอุณหภูมิคงที่ตั้งอยู่ที่ด้านล่าง |
| วัสดุผนังด้านนอก | เหล็กกล้าไร้สนิม SUS304 คุณภาพสูง พื้นผิวพ่นด้วยไฟฟ้าสถิต และความหนาของวัสดุคือ 0.8 มม. |
| วัสดุเอนโดโซม |
ใช้วัสดุทนกรดและด่าง SUS316L# สแตนเลสวัสดุหนา1.2mm
|
| ฉนวนกันความร้อน | ใช้ชั้นฉนวนโพลียูรีเทนโฟมชนิดแข็ง ความหนา 100 มม. |
| ด้านบนของสตูดิโอ | เพื่อป้องกันไม่ให้น้ำควบแน่นจากด้านบนของสตูดิโอหยดลงบนตัวอย่างทดสอบโดยตรง ดังนั้นให้ตั้งแผ่นกั้นน้ำเอียง 120 องศาที่ด้านบนของสตูดิโอ |
| แผ่นฐานสตูดิโอ | แผ่นฐานเสริมแรง รับน้ำหนักได้ 300 กก./ตร.ม. (น้ำหนักเท่ากัน) |
| ประตู |

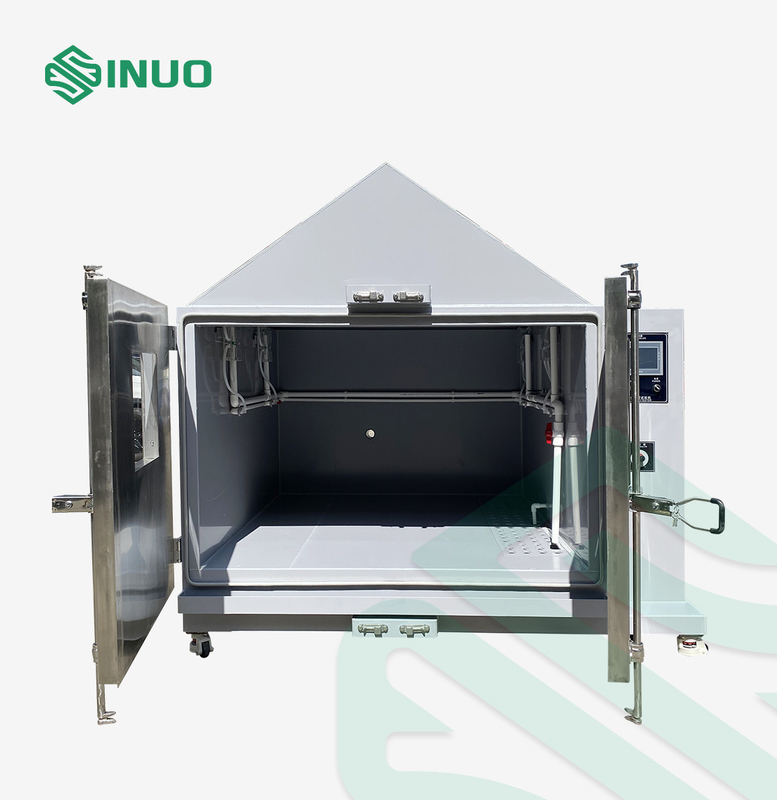

ประตูใช้โครงสร้างประตูคู่ ขนาดประตูบานเดี่ยว : กว้าง 900 x สูง 1800 มม.กรอบประตูของประตูทั้งสองมีแถบปิดผนึกยางซิลิโคนและอุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่น |
| หน้าต่างสังเกตการณ์ | มีหน้าต่างสังเกตการณ์ 2 บานที่ประตู หน้าต่างแต่ละบานมีแผ่นฟิล์มต้านทานความร้อนเพื่อให้มีฟังก์ชันละลายน้ำแข็ง |
| รูตะกั่วทดสอบ | มีรูทดสอบขนาด φ100มม. ที่ด้านซ้ายของกล่องพร้อมฝาปิดพิเศษ |
| อุปกรณ์ปรับสมดุลความดัน |
หน้าต่างทรงตัว 2 บานตั้งอยู่ที่ด้านบนของสตูดิโอเพื่อให้สตูดิโอและความดันอากาศภายนอกสมดุลกัน
|
| ไกด์เรลและลิมิตดีไวซ์ | ด้านซ้ายและขวาของกล่องทดสอบมีแถบฟังก์ชันนำทาง และด้านล่างของส่วนท้ายมีอุปกรณ์ฟังก์ชันจำกัด |
| รถเข็น | โหลดรถเข็น |
| แสงสว่าง | ด้านบนของสตูดิโอติดตั้งไฟ LED ที่สว่างจ้าซึ่งฉายเข้าไปในสตูดิโอผ่านหน้าต่างส่งสัญญาณแสงที่ด้านบนของกล่อง ซึ่งเป็นสวิตช์ควบคุมอิสระ |
| เต้าเสียบคอนเดนเสท | มีรูสำหรับน้ำควบแน่นในห้องปรับอากาศและน้ำควบแน่นของตัวเครื่อง |
| รูล้น | มีคูระบายน้ำรอบสตูดิโอหลังจากรวบรวมน้ำที่ควบแน่นในคูระบายน้ำแล้ว น้ำจะถูกปล่อยออกจากสตูดิโอไปยังพื้นที่บำบัดน้ำเสียผ่านรูระบายน้ำ (ท่อจากอุปกรณ์ไปยังพื้นที่บำบัดน้ำเสียเป็นความรับผิดชอบของผู้ใช้) |
