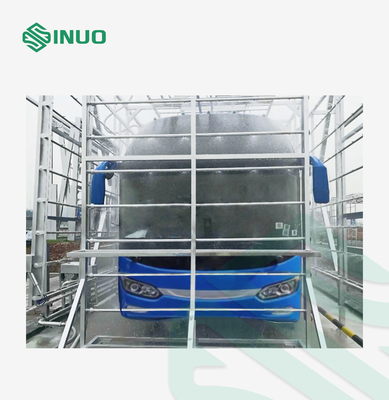

ห้องทดสอบฝักบัวอาบน้ำฝนกลางแจ้งสำหรับรถโดยสารประจำทางรถยนต์

รถบัส ผู้โดยสาร รถยนต์ รถยนต์ถนน กลางแจ้ง ฝนสเปรย์ ห้องทดสอบอาบน้ํา

เป้าหมายของระบบ

ส่วนใหญ่ตรงกับมาตรฐาน QC/T 476-2007 "ขีดจําแนกกันฝนและวิธีการทดสอบสําหรับรถโดยสาร"และปรับปรุงมาตรฐาน GB 29753-2013 (ความต้องการความปลอดภัยและวิธีการทดสอบสําหรับรถเย็นสําหรับการขนส่งอาหารและผลิตภัณฑ์ชีววิทยาทางถนน).

ใช้ในการตรวจสอบว่าการประกอบของร่างกาย, ประตู, หน้าต่างและดาดฟ้าเป็นปกติหรือไม่

ปริมาตรเทคนิค

1.ฟังก์ชันอุปกรณ์: ใช้ในการทดสอบฝนของรถโดยสาร มิติภายนอกของรถยนต์ที่ใช้ได้ตั้งแต่ 3500 × 1400 × 1400 mm ถึง 13700 × 2600 × 4200 mm

2ความเข้มข้นของฝน: อัตราเฉลี่ยของด้านหน้าคือ 7 ~ 12 ± 1 มม / นาที, และอัตราเฉลี่ยของทั้งสองด้าน, ด้านบน, ด้านล่างและด้านหลังคือ 7 ~ 8 ± 1 มม / นาที ความเข้มข้นของฝนของแต่ละส่วนสามารถปรับ

3. พลังงานไฟฟ้า: AC สามเฟสห้าสาย 380V ± 5% 50Hz หรือตรงกับความต้องการของลูกค้าในท้องถิ่นสามเฟส

4. ความดันฉีดของกระปุก: 150kPa±10kPa

5- เครื่องวัดความดัน: ติดตั้งเครื่องวัดความดันที่ทางออกของปั๊มน้ํา ความดัน: 0 ~ 0.5MPa

6. Flowmeter: ดําเนินการติดตั้งตารางระบายน้ําไฟฟ้าแม่เหล็กทั้งหมดหลังจากกรองล้างตัวเองที่ทางออกของปั๊มน้ํา ความเร็วระบายน้ําทั้งหมด 0-150m3/hท่อสาขาอุปกรณ์ใช้วัดการไหลของสายตาและติดตั้งหลังจากวาล์วควบคุมการไหล.

7, เวลาฝน: 1 ~ 60 นาที

8ขนาดของกรอบของห้องตรวจจับฝน (ความยาว × ความกว้าง × ความสูง): ประมาณ 20000 × 5200 × 6000 มม.

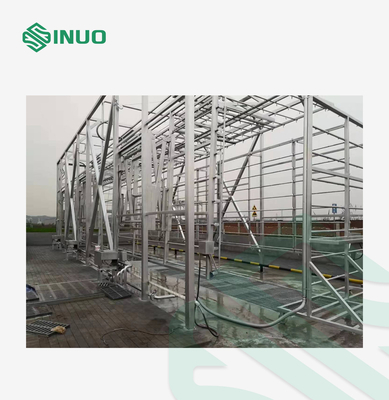

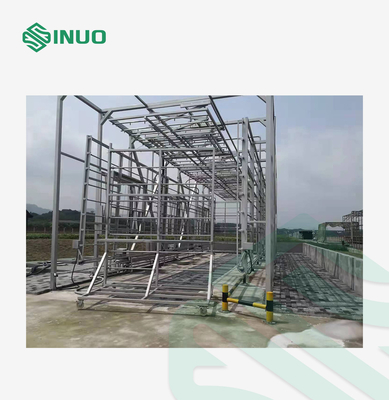

9. ห้องตรวจจับฝนเป็นชนิดกระดูกภายนอก, โดยไม่มีหลังคาและปานล์ป้องกันรอบตัว. กรอบอนุรักษ์การเชื่อมต่อและพื้นที่สําหรับการสร้าง canopy ในอนาคต.

ระบบควบคุม

อุปกรณ์ฝนอาบน้ําประกอบด้วย ปั๊มน้ํา วาล์วควบคุมความดันอัตโนมัติ เครื่องวัดความดันน้ํา (หรือเซ็นเซอร์ความดันน้ํา) ท่อหล่อหลัก ท่อสายสาขาเครื่องวัดกระแส (หรือเครื่องตรวจกระแส), วาล์วควบคุมการไหลเวียน, ช่องเจาะ, จับท่อช่องเจาะ, ระบบเคลื่อนไหวท่อ rack และระบบควบคุมไฟฟ้า เป็นต้นการตั้งค่าความดันการให้น้ําของปั๊มน้ําจําเป็นต้องให้แน่ใจว่าความดันการออกน้ําของกระปุกคือ 150kPa±10kPaปั๊มน้ํา จํานวน, ยก, อัตราการไหลและกว้างท่อของปั๊มน้ําจะต้องตอบสนองความต้องการของระบบด้านผิวฉีดแต่ละชิ้นจะปกคลุมรถยนต์ที่มีมิติภายนอกใหญ่ที่สุดที่เกี่ยวข้องกับการทดสอบฝน และส่วนที่ตรวจสอบแต่ละชิ้นของรถยนต์พื้นฝนด้านหน้าและกลางต้องเคลื่อนย้าย เพื่อปรับตัวกับการเปลี่ยนแปลงรูปทรงและขนาดของรถ

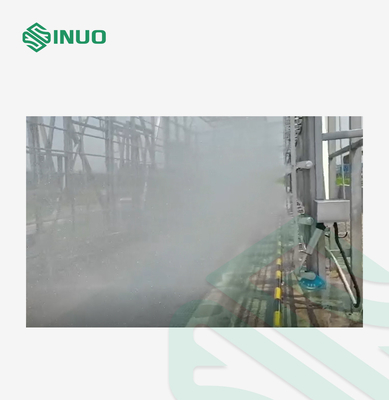

อุปกรณ์อาบน้ําฝนควรให้แน่ใจว่าน้ําถูกฉีดลงบนรถจากด้านหน้า, หลัง, ด้านล่าง, ด้านข้างและทิศทางด้านบน, หลีกเลี่ยงจุดตายของฉีดน้ําและให้แน่ใจว่าความดันและการไหลของน้ําสเปรย์ตรงกับส่วนต่างๆ ของรถยนต์ เพื่อตอบสนองความต้องการของมาตรฐาน QC/T 476-2007. โครงสร้างกรอบของท่อน้ําฝนฝนคือง่ายและสวยงามในขณะที่รับประกันต่อต้านสนิมและการชนกระแทกและมันสะดวกสําหรับการซ่อมแซมและบํารุงรักษาส่วน.

เครื่องปั่น

1. การใช้สแตนเลสจูบ, และมันสามารถถูกแยกแยกและทําความสะอาดง่าย. สถานที่ฉีดเป็นคอนิกแข็ง, และมุมคอนิกคือ 60 องศา. มุมฉีด,กระปุกด้านบนตั้งตรงกับระดับราบ (ยังสามารถปรับได้ 45 องศา), และการออกแบบจุลตรงกับมาตรฐานแห่งชาติ จุลจัดเรียงเป็นกรีดสี่เหลี่ยม, ไม่มีพื้นที่ว่างในพื้นที่ฉีด, และวงกลมของหลุมจุล 2.5mm ถึง 3.0mm.ระยะห่างแนวราบและแนวตั้งของจมน้ําคือ 400mm.

2ระยะทางระหว่างจมูกและพื้นผิวภายนอกของร่างรถที่ตรงกัน: 700mm ± 200mm จมูกด้านล่างตั้ง 200mm ใต้พื้นดิน

3.แกนของช่องฉีดด้านบนและด้านล่างตั้งตรงกับระนาบราบและแกนของช่องออกซ้ายและขวาสามารถปรับจาก 15 ถึง 90 องศาตั้งตรงกับทิศทางด้านยาวของรถโดยใช้การปรับอัตโนมัติและปรับด้วยมือ ด้านหน้าและด้านหลังเป็นมุมปรับด้วยมือ 90, 45, 30, 15 องศา
