| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4411-30M-Ф600 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 5 ชุด/เดือน |

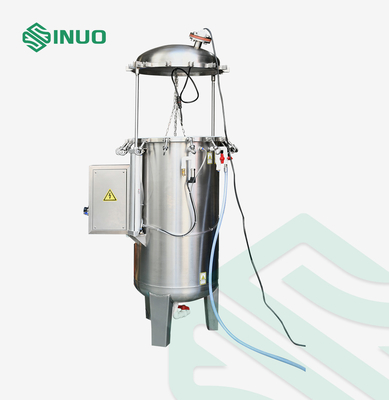

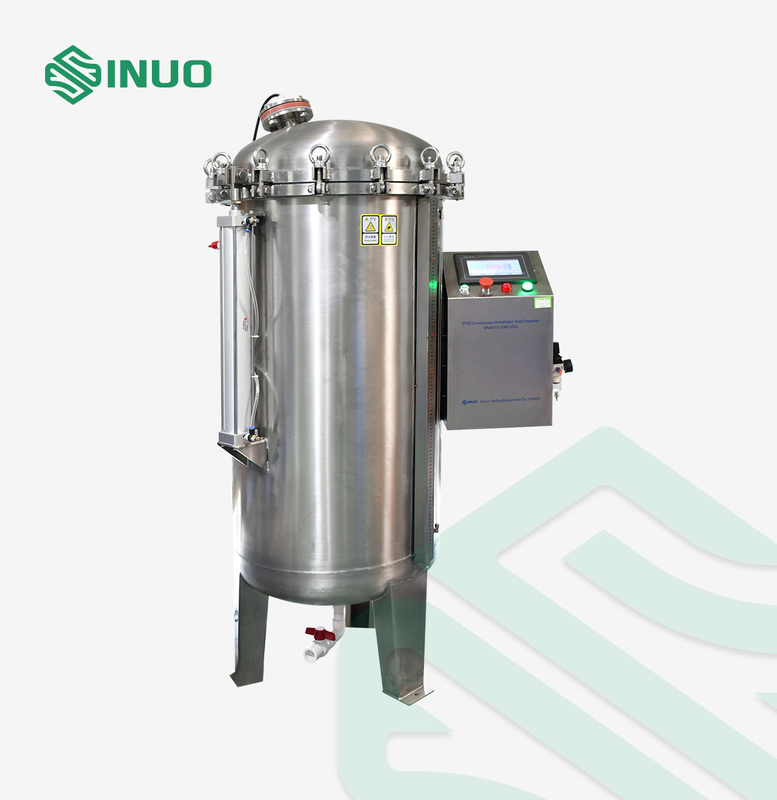

ชิ้นส่วนยานยนต์ไฟฟ้า IPX8 ห้องทดสอบการแช่อย่างต่อเนื่อง
ปฏิบัติตามมาตรฐานและข้อกำหนดสำหรับห้องทดสอบการแช่อย่างต่อเนื่อง IPX8
IEC 60529 -2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)”
พารามิเตอร์ทางเทคนิคสำหรับห้องทดสอบการแช่อย่างต่อเนื่อง IPX8
| เส้นผ่านศูนย์กลางด้านในของห้อง | Ф600มม |
| ความสูงของห้อง | 1200มม |
| ขนาดภายนอกของห้อง | ประมาณเส้นผ่านศูนย์กลางภายนอก 750 มม. * ความสูง 1950 มม |
| ความจุของตะกร้าแขวน | 10 กก |
| ความหนาของห้องสแตนเลส | 3 มม |
| การควบคุมเวลา | 1～99H59M59S |
| การควบคุมแรงดันและโหมดการแสดงผล | หน้าจอสัมผัสสามารถตั้งค่าความดันและแสดงผลบนหน้าจอสัมผัสได้ |
| แนะนำช่วงความลึกของน้ำทดสอบ | 0-30ม |
| ช่วงการปรับแรงดันทดสอบ | ความกดอากาศ -3 กก./ซม.² |
| วาล์วนิรภัยแรงดันไอเสีย | 3.5 กก./ตร.ซม |
| แรงดันสูงสุดสูงสุด | 4 กก./ตร.ซม |
| ช่วงการปรับมาตรวัดความดัน | ความดันบรรยากาศ ～ 500Kap |
| การป้องกันแรงดัน | การป้องกันวาล์วระบายแรงดัน |
| วิธีการปล่อยอากาศ | หลังจากการทดสอบเสร็จสิ้น อากาศจะถูกปล่อยออกโดยอัตโนมัติ |
| วิธีการเปิด | กระบอกสูบจะยกและปิดฝาครอบโดยอัตโนมัติ |

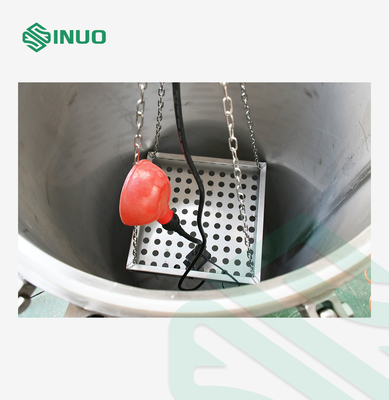

| วิธีการแก้ไขตัวอย่าง | ด้านล่างของห้องมีถาดใส่ตัวอย่าง และขอบด้านบนของห้องมีตะขอสำหรับใส่ตัวอย่าง |
| ขั้วจ่ายไฟสำหรับตัวอย่าง |

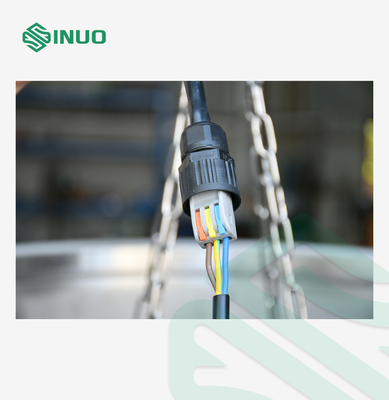

ด้วยขั้วต่อหรือแหล่งจ่ายไฟที่เชื่อมต่อสำหรับตัวอย่าง มีความจุแบริ่ง 15Aหมายเหตุ: ลูกค้าควรเตรียมอุปกรณ์จ่ายไฟภายนอก ขั้วจะแสดงดังต่อไปนี้:
|
| ระบบแรงดัน | แหล่งอากาศภายนอก (ผู้ซื้อควรจัดหาแหล่งอากาศมากกว่า 5 กก.) |
| แสดงระดับน้ำ | ท่อสเกลและระดับน้ำ |
| อุปกรณ์ยก | ตะกร้าแขวนสแตนเลสแบบพกพา |
| ระบบควบคุม | การควบคุมหน้าจอสัมผัส |
| วัสดุห้อง | สแตนเลส 304 |
| คุณสมบัติ | ห้องทดสอบการแช่อย่างต่อเนื่อง IPX8 มีอุปกรณ์ป้องกันการจลาจลป้องกันแรงดันและอุปกรณ์ระบายแรงดัน |
| ระบบป้องกันความปลอดภัย | ไฟเกิน, ป้องกันการลัดวงจร, เสียงเตือน |
| เงื่อนไขการใช้งาน | |
| เส้นผ่านศูนย์กลางของท่อทางเข้าและท่อระบายน้ำ | หลังจากที่ผู้ใช้วางแผนการจัดวางอุปกรณ์แล้ว ให้ติดตั้งสวิตช์อากาศไว้ข้างๆ ล่วงหน้า และติดตั้งท่อน้ำเข้าและท่อระบายด้านล่างสวิตช์อากาศท่อน้ำเข้า (ท่อ 4” ต้องมีวาล์ว) ท่อระบายน้ำ (ท่อ 4” ควรติดดิน) |
| ข้อกำหนดด้านพลังงาน |
AC220-240V, 50Hz±10%;พลังงาน: 2KW; แยกสวิตช์แอร์ 32A สวิตช์แอร์ต้องมีขั้วสายไฟ และสายไฟควรมีขนาด ≥2.5 ตร.ม. |
| สภาพแวดล้อม |
อุณหภูมิ: 15℃～35℃; อุณหภูมิสัมพัทธ์: 25%RH～75%RH; ความกดอากาศ: 86kPa～106kPa |
| ความลึกของน้ำที่ค่ามาตรวัดความดันสอดคล้อง |
0.1MPa=1Kg/cm²=10M； 0.2MPa=2Kg/cm²=20M； 0.3MPa=3Kg/cm²=30M； 0.4MPa=4Kg/cm²=40M； |
| ท่อระดับน้ำ | มาตรวัดระดับน้ำบนอุปกรณ์เพื่อดูความสูงของท่อระดับน้ำซึ่งสะดวกต่อการทราบระดับน้ำในห้อง |
คุณสมบัติอุปกรณ์สำหรับห้องทดสอบการแช่อย่างต่อเนื่อง IPX8
1. ภาชนะรับแรงดันทำจากสแตนเลส 304 พร้อมการเชื่อมอาร์คย่อยโดยรวมที่มีความแม่นยำสูงและต้านทานแรงดันได้ดี
2.ด้านนอกถังต่อด้วยท่อใสและติดด้วยไม้บรรทัดสแตนเลสเพื่อให้สังเกตระดับน้ำภายในได้ชัดเจน
3. แหวนซีลซิลิโคนพิเศษ ยืดหยุ่นดี ไม่เสียหายง่าย
4. ฝาถังเหนือตัวถังติดตั้งขั้วต่อแหล่งจ่ายไฟสำหรับตัวอย่าง
5. ถังมีวาล์วนิรภัยซึ่งจะปล่อยแรงดันโดยอัตโนมัติเมื่อเกินแรงดันที่กำหนดเพื่อป้องกันการทำงานที่ไม่เหมาะสมโดยผู้ปฏิบัติงานและแรงดันที่ตั้งไว้สูงเกินไป
6. ส่วนประกอบควบคุมไฟฟ้าและส่วนประกอบนิวแมติกมีตราสินค้าเพื่อให้มั่นใจถึงเสถียรภาพและอายุการใช้งานของอุปกรณ์
7. สามารถตั้งเวลาทดสอบเป็น: 99H59M59Sเมื่อถึงเวลาทดสอบ แรงดันจะหยุดโดยอัตโนมัติและอากาศในถังจะถูกระบายออกโดยอัตโนมัติผู้ปฏิบัติงานสามารถเปิดฝาถังเพื่อนำตัวอย่างทดสอบออกมา
8. การแสดงความดัน: สามารถตั้งค่าความดันล่วงหน้าและแสดงบนหน้าจอสัมผัสได้ และความดันภายในจะคงที่โดยอัตโนมัติความแม่นยำในการแสดงแรงดัน: 0.01 KG/CM²
9. ท่อน้ำเข้าติดตั้งที่ด้านบนของตัวถังและติดตั้งท่อน้ำออกที่ด้านล่างของถัง
10. ขั้วไฟฟ้าตัวอย่างในตัว
ถาม: ห้องทดสอบใช้ทำอะไร
ตอบ:ห้องทดสอบการแช่ในน้ำอย่างต่อเนื่อง IPX8 นี้ IEC 60529-2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)”ใช้เพื่อตรวจสอบชิ้นส่วนรถยนต์ไฟฟ้า ประสิทธิภาพการป้องกันของตู้สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในบ้าน ซีล และหลอดไฟภายใต้การแช่ในน้ำอย่างต่อเนื่องที่ระดับ IPX8
ถาม: หลักการของห้องทดสอบคืออะไร?
ตอบ: โดยการควบคุมความลึกของตัวอย่างในน้ำเพื่อให้ได้แรงดันเทียบเท่ามาตรฐาน และจำลองแรงดันความลึกของน้ำโดยใช้แรงดันอากาศจำนวนหนึ่ง เพื่อสร้างแรงดันน้ำทั่วทั้งพื้นผิวของตู้เก็บตัวอย่างการจำลองช่วงความลึกของน้ำของ IPX8 นั้นรุนแรงกว่า IPX7
