| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN886-1200L |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |
ห้องทดสอบสภาพแวดล้อมความชื้นอุณหภูมิต่ำสูงพร้อมสารทำความเย็น R448a
เป็นไปตามมาตรฐาน
IEC60068-2-1:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: Cold, IDT”
IEC60068-2-2:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-ทดสอบ B-Dry heat, IDT”
IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-Test Db: ความร้อนชื้น, วงจร (รอบ 12h+12h), IDT”
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: การทดสอบ-Test Cab: ความร้อนชื้น, สภาวะคงที่, IDT”
พารามิเตอร์ทางเทคนิค
ประเทศต่างๆ เช่น แคนาดาและสหรัฐอเมริกามีความต้องการใช้สารทำความเย็นค่อนข้างสูงไม่อนุญาตให้ใช้สารทำความเย็น เช่น R404a และจำเป็นต้องใช้ R448a & R 508b ที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้น ดังนั้นเราจึงเลิกใช้ห้องควบคุมอุณหภูมิและความชื้นคงที่ประเภทนี้เพื่อให้เป็นไปตามนโยบายการคุ้มครองสิ่งแวดล้อมในท้องถิ่น:
| 1. ข้อ จำกัด ของตัวอย่าง | ห้องทดสอบนี้ห้าม: การทดสอบหรือการเก็บตัวอย่างสารไวไฟ ระเบิด และสารระเหย การทดสอบหรือการเก็บตัวอย่างสารกัดกร่อน การทดสอบหรือการเก็บตัวอย่างทางชีวภาพ การทดสอบหรือการจัดเก็บตัวอย่างแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง การทดสอบหรือการเก็บตัวอย่างวัสดุกัมมันตภาพรังสี การทดสอบหรือการเก็บตัวอย่างสารที่มีความเป็นพิษสูง การทดสอบหรือการจัดเก็บตัวอย่างที่อาจก่อให้เกิดสารไวไฟ ระเบิด ระเหยง่าย เป็นพิษสูง มีฤทธิ์กัดกร่อนและมีกัมมันตภาพรังสีในระหว่างการทดสอบหรือการเก็บรักษา |
||
| 2. ปริมาตร ขนาด และน้ำหนัก | |||
| ปริมาณเนื้อหาที่กำหนด | 1200L | ||
| ขนาดห้องด้านใน | กว้าง(1000) มม. *ลึก (1000) มม.* สูง (1200) มม | ||
| ขนาดภายนอก | ประมาณกว้าง (1450) มม. *ลึก (1250) มม.* สูง (2050) มม. (ไม่รวมส่วนมอเตอร์ด้านบน) | ||
| น้ำหนัก | ประมาณ780KG | ||
| 3. ประสิทธิภาพ | |||
| ช่วงอุณหภูมิ | ช่วงอุณหภูมิ: -55 ℃～+100 ℃ | ||
| ช่วงความชื้น |
(25 ～ 98)% RH (อ้างอิงจากแผนภูมิช่วงอุณหภูมิและความชื้นที่ควบคุมได้ ไม่มีภาระเปียกและความร้อนที่ใช้งานอยู่)
แผนภูมิช่วงการควบคุมอุณหภูมิและความชื้น |
||
| ความผันผวนของอุณหภูมิ | ≤±0.5℃ (สถานะเสถียร) | ||
| ความสม่ำเสมอของอุณหภูมิ | ≤2.0℃ (สถานะเสถียร) | ||
| เวลาทำความร้อน | 3 ℃ / นาที (ไม่เป็นเชิงเส้นภายใต้การไม่โหลด) | ||
| เวลาระบายความร้อน | 1 ℃ / นาที (ไม่เป็นเชิงเส้นภายใต้การไม่โหลด) | ||
|
ความชื้นสัมพัทธ์ผิดพลาด (ความร้อนชื้นเท่านั้น) |
±3.0%RH | ||
| ความแม่นยำในการแสดงอุณหภูมิและความชื้น | 0.01°C/0.1% RH | ||
| ความสามารถในการจัดการโหลดสด |
1,000 วัตต์ ที่ +20°C; 800 วัตต์ที่ 0°C; 500 วัตต์ ที่ -20°C;และ 300 วัตต์ ที่ -40°C. |
||
| เสียงการทำงาน |
ระดับเสียง≤85dB (วัดในห้องเก็บเสียงที่มีอุณหภูมิแวดล้อม 25°C และเสียงก้องต่ำ โดยใช้การถ่วงน้ำหนัก A ทดสอบค่าเฉลี่ย 8 จุด แต่ละจุดทดสอบอยู่ห่างจากแหล่งกำเนิดเสียง 1 เมตร และห่างจากพื้น 1 เมตร) |
||
| 4. ลักษณะโครงสร้าง | |||
| วัสดุ | 1. วัสดุผนังด้านนอก: แผ่นเหล็กรีดเย็น, สีอบผงขั้นสูงสำหรับการดองและฟอสเฟต 2. วัสดุผนังด้านใน: แผ่นสแตนเลส SUS304 # 3. วัสดุฉนวนในห้อง: โฟมโพลียูรีเทนแข็ง + ใยแก้ว |
||
| อะไหล่ท่อแอร์ | พัดลมแบบแรงเหวี่ยงช่องจ่ายลมสามารถปรับปริมาณลม ความสูง และปริมาณลมกลับได้ | ||
| ประตู | ประตูเปิดเดี่ยวพร้อมที่จับแบบไม่เกิดปฏิกิริยาประตูมีหน้าต่างสังเกตการณ์, โคมไฟส่องสว่าง, อุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่นของกรอบหน้าต่าง / ประตู, ขนาดประตู: 1.0 * 1.2M | ||
| หน้าต่างสังเกตการณ์ | ประตูมีหน้าต่างกระจกเทมเปอร์ป้องกันการระเบิดฟิล์มนำไฟฟ้าหนึ่งบาน (พร้อมฟังก์ชันป้องกันการควบแน่น) ขนาดหน้าต่าง: 500W×600H (มม.) | ||
| พัดลม | พัดลมหอยโข่งแกนยาว | ||
| ชั้นวางตัวอย่าง | ชั้นวางถาดสแตนเลสแบบปรับได้ในตัว 2 ชั้น | ||
| ใบพัด | ใช้ใบพัดสแตนเลสนำเข้าจากไต้หวัน | ||
| เครื่องทำความร้อน | เครื่องทำความร้อนไฟฟ้าโลหะผสมนิกเกิลโครเมียม | ||
| คอมเพรสเซอร์ทำความเย็น | คอมเพรสเซอร์ Tecumseh ของฝรั่งเศส | ||
| เครื่องระเหย | เครื่องระเหยชนิดครีบ | ||
| วิธีการทำความเย็น | น้ำตกคอมเพรสเซอร์เชิงกล | ||
| วิธีการทำความเย็น | ระบายความร้อนด้วยอากาศ | ||
| เครื่องมือควบคุมอุณหภูมิ | คอนโทรลเลอร์ที่ตั้งโปรแกรมได้แบบสัมผัส LCD อัจฉริยะขนาด 7 นิ้ว | ||
| รูตะกั่ว | Φ50มม. 2 ชิ้น แต่ละชิ้นมีปลั๊กยางโฟมพิเศษ (อยู่ที่ด้านซ้ายของห้อง) | ||
| ชั้นวางแบบถอดได้ | จำนวน 2 ชุด แต่ละชุดรับน้ำหนักได้ไม่ต่ำกว่า 20 กก | ||
| 5. ระบบทำความร้อน ความชื้น และความเย็น และหลักการทำงาน | |||
| ระบบทำความร้อน | ท่อความร้อนป้องกันแห้งชนิดปลอกสแตนเลส ลวดความร้อนโลหะผสมนิกเกิลโครเมียมในตัว | ||
| ฮีตเตอร์ไฟฟ้าความร้อนความเร็วสูงชนิดครีบสแตนเลสรูปตัวยูใช้สำหรับทำความร้อน | |||
| ระบบอิสระอย่างสมบูรณ์ไม่ส่งผลกระทบต่อวงจรควบคุม | |||
| ระบบความชื้น |
วิธีเพิ่มความชื้น: 1. วิธีการทำความชื้นหม้อต้มแบบถอดภายนอกหรือทำความชื้นถังเก็บน้ำในตัว 2. เครื่องทำความชื้นหุ้มเกราะสแตนเลส 3. โหมดควบคุมความชื้น: การปรับความกว้างพัลส์ระยะเวลาเท่ากันแบบไม่สัมผัส, SSR (โซลิดสเตตรีเลย์) 4. อุปกรณ์ควบคุมระดับน้ำ, เครื่องเพิ่มความชื้น, อุปกรณ์ป้องกันการเผาไหม้แบบแห้ง, อุปกรณ์รวบรวมตะกอน, หน้าต่างสังเกตระดับของเหลว 5. กำลังความชื้น: 6KW เครื่องทำให้ชื้น: 1. เครื่องจ่ายน้ำอัตโนมัติ หรือ เครื่องเติมน้ำไฟฟ้าอัตโนมัติแบบปุ่มกด 2. เมมเบรน RO + ไส้กรองน้ำประปาแบบถ่านกัมมันต์ถอดทำความสะอาดได้ 3. สวิตช์ระดับของเหลวอิเล็กทรอนิกส์ระดับน้ำอุณหภูมิสูงและต่ำเพื่อป้องกันการทำงานผิดพลาด 4. การขาดแคลนน้ำและการทำความร้อนที่ว่างเปล่าและการป้องกันอุณหภูมิเกิน + การป้องกันระดับน้ำต่ำพิเศษ + การป้องกันการจ่ายน้ำเกินเวลาเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของอุปกรณ์ |
||
| ระบบทำความเย็น | วิธีทำความเย็น: ระบายความร้อนด้วยอากาศ | ||
| คอมเพรสเซอร์ทำความเย็น: คอมเพรสเซอร์ Tecumseh ของฝรั่งเศสพร้อมสารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม | |||
| ท่อทองแดงทำความเย็น: ท่อทองแดงทำความเย็นแบบเกลียว K-TYPE | |||
| คอนเดนเซอร์: คอนเดนเซอร์ระบายความร้อนด้วยอากาศชนิดครีบรูปคลื่น | |||
| เครื่องระเหย: FIN แบบลาดเอียง—เครื่องระเหยแบบ TUBE | |||
| องค์ประกอบการแช่แข็ง: โซลินอยด์วาล์วนำเข้าดั้งเดิม, ตัวกรองการทำให้แห้ง, ฯลฯ | |||
| สารทำความเย็น: R448a & R 508b | |||
| คุณสมบัติ | ท่อของระบบทั้งหมดต้องผ่านการทดสอบการตรวจจับการรั่วไหล 22 กก | ||
| ระบบทำความร้อนและความเย็นเป็นอิสระจากกันโดยสิ้นเชิง | |||
| ด้วยคุณสมบัติทางเทคนิคระดับมืออาชีพของบริษัท จึงสามารถป้องกันไม่ให้อุณหภูมิสูงและกระแสลมแรงดันสูงย้อนกลับมาที่เครื่องทำความเย็นและทำให้ระบบเสียหายได้ | |||
| โปรแกรมการทำงานของระบบทำความเย็นทั้งหมดควบคุมโดยไมโครคอมพิวเตอร์คอนโทรลเลอร์อย่างสมบูรณ์ | |||
| 6. ระบบควบคุมไฟฟ้า | |||
| ชื่อ | ยี่ห้อ | ข้อสังเกต | |
|
คอมเพรสเซอร์
|
เทคัมเซห์, ฝรั่งเศส |
|
|
| รีเลย์แรงดัน | เดนมาร์ก DANFOSS หรืออเมริกา EMERSON |
|
|
| เครื่องควบคุมความดันระเหย | เดนมาร์ก DANFOSS | |
|
| เครื่องกรองแห้ง | เดนมาร์ก DANFOSS หรืออเมริกา EMERSON |
|
|
| อุปกรณ์ควบคุมปริมาณ | เส้นเลือดฝอยหรือวาล์วขยายตัว | |
|
| โซลินอยด์วาล์ว | ญี่ปุ่น SAGLNOMIYA หรืออิตาลี CASTEL หรืออเมริกา EMERSON |
|
|
| เอ็กซ์แพนชั่นวาล์ว | เดนมาร์ก DANFOSS |
|
|
| 7. ระบบระเบียบ | |||
| วิธีการควบคุม |
การระบายอากาศแบบบังคับ, วิธีการควบคุมอุณหภูมิสมดุลระบบควบคุมจะควบคุมเอาต์พุตของเครื่องทำความร้อนผ่านเอาต์พุตการคำนวณอัตโนมัติ PID ตามจุดอุณหภูมิที่ระบบกำหนด และในที่สุดก็ถึงสมดุลไดนามิก
|
||
| อุปกรณ์หมุนเวียน | ห้องปรับอากาศในตัว ท่ออากาศหมุนเวียน และพัดลมไหลตามแกนยาวสามารถปรับปรุงการไหลของอากาศและความสามารถในการทำความร้อนโดยการปรับปรุงการไหลของอากาศ และปรับปรุงความสม่ำเสมอของอุณหภูมิของห้องทดสอบอย่างมาก | ||
| 8. ระบบควบคุมโปรแกรม | |||
| ผู้ควบคุม | คอนโทรลเลอร์ที่ตั้งโปรแกรมได้แบบสัมผัส LCD อัจฉริยะขนาด 7 นิ้ว | ||
| หน้าจอความละเอียดสูงแบบสัมผัส | การตั้งค่าเงื่อนไขคงที่ เงื่อนไขโปรแกรม และการตั้งค่าชื่อการทดสอบการบ่ม หมายเลขซีเรียล ฯลฯ โดยพลการ | ||
| สามารถกำหนดช่วงเวลาได้ | 0—999H59นาที | ||
| โหมดตั้งโปรแกรมได้ | ในเวลาเดียวกันสามารถตั้งค่า 120 กลุ่มของโปรแกรมที่มีเงื่อนไขต่างกันได้ในกลุ่มของโปรแกรมใด ๆ สามารถแบ่งออกเป็น 1,200 ส่วน และส่วนหนึ่งของจำนวนของส่วนสามารถสกัดกั้นโดยพลการเพื่อดำเนินการรอบหรือเพื่อดำเนินการรอบการทำงานของส่วนหรือกลุ่มใด ๆ | ||
| ความปลอดภัย | มีอุปกรณ์หน่วยความจำขณะปิดเครื่อง ซึ่งสามารถเรียกใช้โปรแกรมที่เหลือต่อไปได้เมื่อไฟฟ้ากลับมาทำงานอีกครั้ง และสามารถใช้เป็นการนัดหมายเครื่องเพื่อดำเนินการเริ่มต้นระบบและเวลาการทำงานของเครื่อง | ||
| ควบคุม | อุณหภูมิที่เพิ่มขึ้นและลดลงสามารถใช้สำหรับการควบคุมความลาดชัน การควบคุมทางโค้ง และมีฟังก์ชันของจุดอ้างอิงอุณหภูมิและความชื้นที่แก้ไขด้วยตนเองมีฟังก์ชันการคำนวณอัตโนมัติแบบ PID ซึ่งช่วยลดความสะดวกที่เกิดจากการตั้งค่าด้วยตนเอง | ||
| ฟังก์ชั่นการสื่อสาร | มีอินเตอร์เฟสดิสก์ U, อินเตอร์เฟส RS-232, ล็อคฮาร์ดแวร์ที่ทำงานผิดพลาด (LOCK), ซอฟต์แวร์สื่อสารคอมพิวเตอร์ | ||
| การตั้งค่า | การตั้งค่าและเงื่อนไขทั้งหมดจะถูกล็อคโดยอัตโนมัติโดยไมโครคอมพิวเตอร์ | ||
| เตือน | หากเกิดข้อผิดพลาดระหว่างการตั้งค่าหรือการทำงาน จะมีสัญญาณเตือน | ||
| เอาต์พุต | ตัวควบคุมมีเอาต์พุตพอร์ตสัญญาณบันทึก ซึ่งสามารถเชื่อมต่อกับเครื่องบันทึกอุณหภูมิและความชื้น และสามารถส่งออกเส้นโค้งการบันทึกได้ | ||
| อินเตอร์เฟซ | มาพร้อมกับอินเตอร์เฟสการสื่อสารมาตรฐาน RS-232 ระยะการส่งสัญญาณที่ไกล สามารถเชื่อมต่อกับพีซีเพื่อควบคุมและบันทึก | ||
| 9. อุปกรณ์ป้องกันความปลอดภัย | |||
| ระบบทำความเย็น | 1. การป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์ 2. การป้องกันกระแสเกินของคอมเพรสเซอร์ 3. การป้องกันแรงดันสูงและต่ำของคอมเพรสเซอร์ 4. การป้องกันแรงดันน้ำมันคอมเพรสเซอร์ (อุปกรณ์เสริมสำหรับคอมเพรสเซอร์แบบกึ่งสุญญากาศขนาดใหญ่) 5. การป้องกันอุณหภูมิเกินสำหรับอุณหภูมิการจ่ายของเหลว 6. การป้องกันการบรรเทาแรงดันสูงพิเศษ 7. ระบายความร้อนด้วยอากาศ: พัดลมระบายความร้อนป้องกันความร้อนสูงเกินไป |
||
| ห้องทดสอบ | 1. ปรับได้เหนือการป้องกันอุณหภูมิ 2. จำกัด การป้องกันอุณหภูมิเกินของช่องปรับอากาศ 3. การป้องกันมอเตอร์พัดลมร้อนเกินไป |
||
| การป้องกันอื่นๆ |
1. ลำดับเฟสกำลังทั้งหมดและการป้องกันการสูญเสียเฟส (ใช้ได้กับแหล่งจ่ายไฟสามเฟส) 2. ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร 3. การป้องกันสัญญาณเตือนความล้มเหลวของระบบทำความเย็นที่เกิดจากการเปิดกล่องหลายช่อง |
||
| 10. เงื่อนไขการใช้งาน(เงื่อนไขต่อไปนี้รับประกันโดยผู้ใช้) | |||
| สถานที่ติดตั้ง |
1. พื้นเรียบ อากาศถ่ายเทสะดวก
A: ≥40ซม. B: ≥150ซม. C: ≥100ซม. D: ≥60ซม. E: ≥40com |
||
| สภาพแวดล้อม | 1. อุณหภูมิ: 5 ℃ ～ 35 ℃ 2. ความชื้นสัมพัทธ์: ≤85% 3. ความกดอากาศ: 86kPa ～ 106kPa |
||
| เงื่อนไขการจ่ายไฟ | ข้อกำหนดของแหล่งจ่ายไฟ: 1. มาพร้อมกับ 20KVA AC Frequency Power เพื่อให้ห้องทดสอบทำงานภายใต้อินพุต 208V ถึง 230V, เฟส: 3 เฟส, ความถี่: 60Hz 2. ความต้านทานดินป้องกันน้อยกว่า4Ω 3. ผู้ใช้จำเป็นต้องกำหนดค่าอุปกรณ์ด้วยสวิตช์ลมหรือสวิตช์ไฟที่มีความจุที่สอดคล้องกันที่ไซต์การติดตั้ง และสวิตช์นี้จะต้องใช้งานโดยอิสระจากอุปกรณ์ |
||
| กระแสไฟสูงสุด การใช้พลังงานสูงสุด |
ไอแม็กซ์ ≤ 32A Pmax ≤ 15KW |
||
| คนอื่น | การเปิดประตูห้องทดสอบระหว่างการทดสอบจะทำให้อุณหภูมิและความชื้นในห้องแปรปรวนหากเปิดประตูหลายครั้งหรือเปิดทิ้งไว้เป็นเวลานาน หรือตัวอย่างทดสอบปล่อยความชื้นออกมาในระหว่างการทดสอบ ระบบแลกเปลี่ยนความร้อนของระบบทำความเย็นอาจหยุดทำงานและไม่ทำงาน | ||
ข้อดีของห้องสิ่งแวดล้อมประเภทนี้คืออะไร?
ห้องทดสอบที่เป็นมิตรต่อสิ่งแวดล้อมชนิดนี้ของเราใช้สารทำความเย็น R448a & R 508b
ประเทศต่างๆ เช่น แคนาดาและสหรัฐอเมริกามีความต้องการใช้สารทำความเย็นค่อนข้างสูงไม่อนุญาตให้ใช้สารทำความเย็นเช่น R404a และจำเป็นต้องใช้ R448a & R 508b ที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้นดังนั้นเราจึงเปิดตัวห้องควบคุมอุณหภูมิและความชื้นคงที่ประเภทนี้เพื่อให้เป็นไปตามนโยบายการปกป้องสิ่งแวดล้อมในท้องถิ่นของลูกค้า

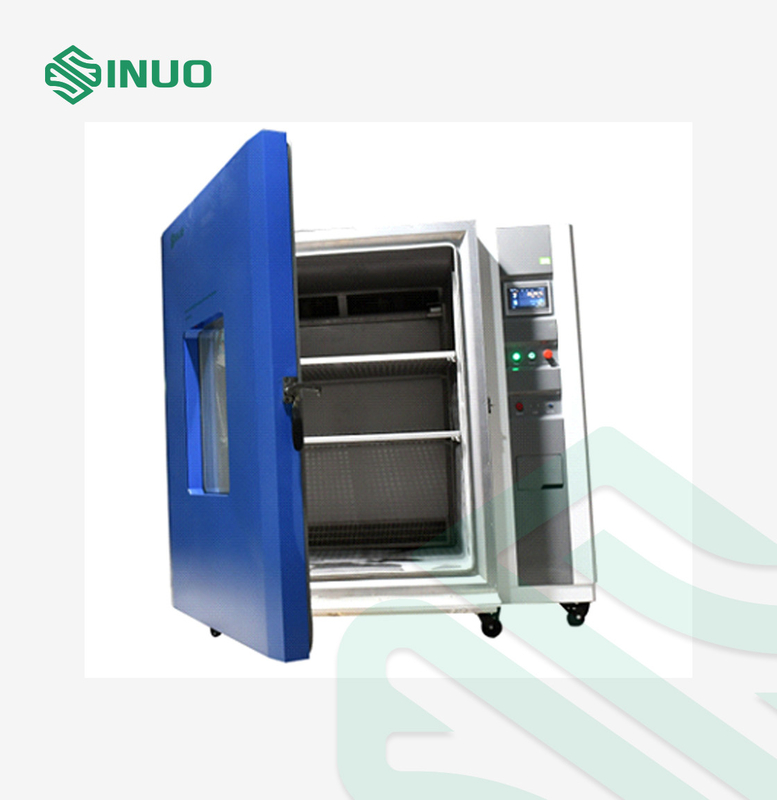

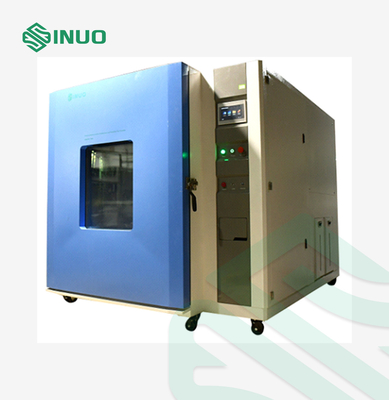

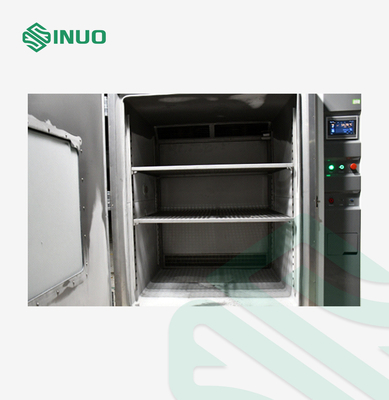

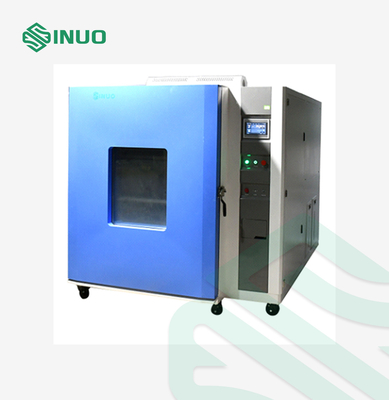

รูปภาพสำหรับการอ้างอิง
