ECE-R100 EV กระแสไฟฟ้าลัดวงจรสูงและห้องควบคุมอุณหภูมิป้องกันการระเบิด
ปฏิบัติตามมาตรฐาน & ข้อ
ห้องป้องกันการระเบิดนี้เป็นไปตามมาตรฐาน ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 และ GB/T 31485-2015
พารามิเตอร์ทางเทคนิค
| กระแสไฟฟ้าลัดวงจรสูงสุด | ≥10000A |
| ความแม่นยำในการวัด | ≤5A |
| วิธีการควบคุม | PLC สีสัมผัส + การควบคุมระยะไกลโดยระยะไกล + โหมดการตรวจสอบคอมพิวเตอร์ โดยใช้การควบคุมระยะไกลโดยระยะไกลและโหมดควบคุมสองโหมดในสถานที่ กระบวนการลัดวงจรจะเสร็จสมบูรณ์โดยการควบคุมอัตโนมัติ |
| กล่องดับอาร์ค | ก500 X ส500 X ส500มม |
| ขนาดอุปกรณ์ | ก700 X ส1750 X ส800มม |
| ช่วงสูญญากาศ | 0 ~ -60Kpa (ปรับได้) |
| ความต้านทานวงจรอุปกรณ์ | ≤5mΩ |
| แรงดันอิมพัลส์ | AC 1kv/1.2-50μs(สูงสุด)1นาที |
| เวลาตอบสนอง DC | ≤5μs |
| ชีวิตจักรกล | 300,000 ครั้ง |
| ชีวิตไฟฟ้า | โหลดตัวต้านทาน 50,000 ครั้ง โหลดอุปนัย: โหลดตัวต้านทาน 60%le 20,000 ครั้ง |
| โดยใช้ไฟฟ้า | ไฟฟ้ากระแสสลับ 220V |
| ความยาวลวด | 4 เมตร |
| พลัง | 1.0KW |
| คอนแทค | ดับอาร์ค ป้องกันการกัดกร่อน |
| เวลาลัดวงจร | มากกว่า 48 ชม |
| เวลาตอบสนอง | 20ms |
| กำลังโหลด | 5KW |
| ความต้านทานโหลด | 0.5mΩ |
| แผ่ | ลมหนาว |
| ระบบตรวจสอบการควบคุมระยะไกล | การตั้งค่าพารามิเตอร์การควบคุมทั้งหมด การเก็บข้อมูล และการบันทึกวิดีโอสามารถทำได้โดยคอมพิวเตอร์ที่อยู่ห่างจากอุปกรณ์ 20 เมตรออสซิลโลสโคปบันทึกความเร็วสูงรวบรวมกระแสรวมและตัวรวบรวมข้อมูลรวบรวม 5 ช่องสัญญาณของแรงดันเดียวและแรงดันรวม |
| อินเทอร์เฟซข้อมูล | ยูเอสบี |
| สายไฟลัดวงจร | ติดตั้งสายคอนสแตนแทนกันไฟลัดวงจรและทนอุณหภูมิสูงความยาวไม่น้อยกว่า 5 ม. |
| ติดตั้งอุปกรณ์ป้องกัน | มีฟังก์ชันการป้องกัน เช่น แรงดันไฟเกิน ความร้อนสูงเกินไป และกระแสไฟเกิน ตลอดจนการป้องกันไฟฟ้าลัดวงจรที่เกิดจากการทำงานของเครื่องทดสอบ การเชื่อมต่อขั้วบวกและขั้วลบของขั้วไฟฟ้าแบตเตอรี่ ฯลฯ |
| สวิตช์หยุดฉุกเฉิน | ติดตั้งปุ่ม "หยุดฉุกเฉิน" บนยูนิตหลัก |
ภาพรวมอุปกรณ์
วัตถุประสงค์ในการทดสอบ: อุปกรณ์ลัดวงจรกระแสไฟฟ้าสูงของรีโมทคอนโทรลได้รับการออกแบบตามข้อกำหนดของมาตรฐานการทดสอบการลัดวงจรของแบตเตอรี่ต่างๆอุปกรณ์ลัดวงจรต้องเป็นไปตามช่วงความต้านทานภายใน <5mΩ เพื่อให้ได้กระแสลัดวงจรสูงสุดตามที่ทดสอบกำหนด
ภาพรวมการออกแบบ: การออกแบบวงจรของอุปกรณ์ลัดวงจรจะต้องสามารถทนต่อผลกระทบของกระแสขนาดใหญ่ ดังนั้นเราจะเลือกคอนแทคแม่เหล็กไฟฟ้ากระแสตรงระดับอุตสาหกรรม ขั้วต่อทองแดงทั้งหมดและการเปลี่ยนแผ่นทองแดงภายใน พัดลมไหลตามแนวแกนแบบแอคทีฟให้การป้องกันการกระจายความร้อนที่มีประสิทธิภาพ ซึ่งจะทำให้อุปกรณ์ลัดวงจรกระแสสูงมีความปลอดภัยมากขึ้น ลดการสูญเสียของอุปกรณ์ทดสอบได้อย่างมีประสิทธิภาพ และรับรองความถูกต้องของข้อมูลการทดสอบ
คุณสมบัติ
| คอนแทคกระแสสูง | รีโมทเปิดและปิด DC แรงดันใช้งานสูงสุด 750V； |
| พิกัดกระแสไฟ 10,000A โดยใช้ระบบดับเพลิงแบบอาร์คสุญญากาศ； | |
| ความต้านทานการสัมผัสต่ำของหน้าสัมผัสและการตอบสนองที่รวดเร็ว； | |
| คอนแทคเตอร์มีการดำเนินการที่เชื่อถือได้ ความปลอดภัย อายุการใช้งานยาวนาน และการบำรุงรักษาที่สะดวก | |
| การเก็บอุณหภูมิ | ช่วงอุณหภูมิ:-40 ℃ ถึง 800 ℃； |
| เซ็นเซอร์อุณหภูมิ: เทอร์โมคัปเปิล | |
| อัตราการได้มา: 1 วินาที | |
| ความแม่นยำของอุณหภูมิ: ≥0.5℃ | |
| 2 ช่อง | |
| การได้มาซึ่งแรงดันไฟฟ้า | การรับแรงดันไฟฟ้า: 0-100V, |
| ความแม่นยำของแรงดันไฟฟ้า: ± 0.1% FS | |
| ความละเอียดแรงดันไฟ 10mV | |
| อัตราการได้มา: 1 วินาที | |
| การซื้อแรงดันไฟฟ้าเสริม: 1 ช่องสัญญาณ | |
| อินเทอร์เฟซข้อมูล: USB | |
| การได้มาในปัจจุบัน | วัดแรงดัน:0~10000A； |
| ความแม่นยำในปัจจุบัน: ≤5A | |
| ความละเอียดปัจจุบัน:100mA | |
| วิธีการดำเนินการ: วิธีการรวมสองครั้ง | |
| อัตราการได้มา: 1 วินาที | |
| 1 ช่อง |
| ช่วงการบันทึกอุณหภูมิ | -40 ℃ ~ 800 ℃ |
| ช่วงการบันทึกแรงดันไฟฟ้า | 0 ~ 100V พร้อมเซ็นเซอร์แรงดันไฟฟ้ากระแสตรง 1 ช่อง |
| ช่วงการบันทึกแรงดันไฟฟ้า | 0 ~ 10000A พร้อมเซ็นเซอร์แรงดันไฟฟ้ากระแสตรง 1 ช่อง |
| เวลาสุ่มตัวอย่าง | 1 วินาที |
| หน้าจอสัมผัสเพื่อการใช้งานที่ง่ายดาย | หน้าจอสัมผัสแบบใหม่ช่วยให้สามารถปัด ซูม และแตะแล้วลากเพื่อนำทางอย่างรวดเร็วในฟังก์ชัน Universal Display Mode |
| คำอธิบายฟังก์ชัน |
ส่วนต่อประสานผู้ใช้ที่ยืดหยุ่น โครงสร้างที่กะทัดรัด เพิ่มโมดูล I/O เพื่อรองรับช่องสัญญาณเพิ่มเติม |
แนะนำ PLC S7-200CN
| ความเร็วในการประมวลผล | 0.2~12.ms |
| หน่วยความจา | 2K |
| ดิจิทัล | 248 |
| อนาล็อก | 35 |
| คุณสมบัติ | PLC มีความสามารถในการทำงานสูงมีลักษณะเฉพาะของการเขียนโปรแกรมอย่างง่าย การใช้งานที่สะดวก การบำรุงรักษาที่ง่าย ฯลฯ และโดยทั่วไปจะไม่เกิดข้อผิดพลาดในการทำงานการทำงานของ PLC รวมถึงการทำงานของอินพุตโปรแกรมและการเปลี่ยนโปรแกรมสามารถแสดงอินพุตของโปรแกรมได้โดยตรง และการดำเนินการเปลี่ยนโปรแกรมยังสามารถทำตามหมายเลขที่อยู่ที่ต้องการหรือหมายเลขติดต่อโดยตรงเพื่อค้นหาหรือค้นหาโปรแกรม จากนั้นจึงทำการเปลี่ยนแปลงPLC มีให้บริการในภาษาการเขียนโปรแกรมที่หลากหลายใช้สำหรับไดอะแกรมแลดเดอร์และไดอะแกรมไฟฟ้าที่อยู่ใกล้กว่าPLC มีฟังก์ชันวินิจฉัยตัวเอง ซึ่งช่วยลดความต้องการทักษะการบำรุงรักษาของช่างซ่อมบำรุงเมื่อระบบล้มเหลว เจ้าหน้าที่ซ่อมบำรุงสามารถค้นหาตำแหน่งข้อบกพร่องได้อย่างรวดเร็วผ่านการวินิจฉัยตนเองของฮาร์ดแวร์และซอฟต์แวร์ |
| ขนาดโฮสต์ | ก700 X ส1700 X ส1000มม |
| ขนาดกล่องด้านใน | 500*500*500 |
| วัสดุภายในกล่อง |
45# การเชื่อมแผ่นเหล็ก |
|
คอนแทคกล่องด้านใน |
ทำจากทองแดงแดง ผิวสัมผัสชุบนิกเกิลเพื่อลดความต้านทานการสัมผัส |

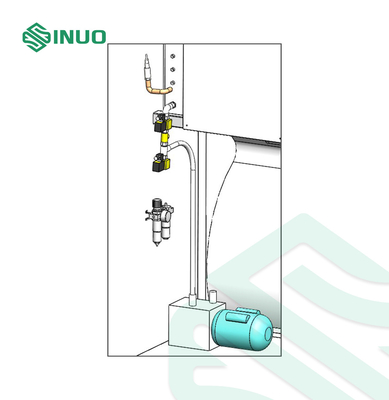

| ระบบควบคุมสุญญากาศ |
ควบคุมแรงดันภายในกล่องอย่างแม่นยำผ่านปั๊มสุญญากาศ วาล์วสุญญากาศ เซ็นเซอร์แรงดัน ท่อก๊าซแรงดันสูง ข้อต่อ และตัวเชื่อมต่อสุญญากาศอื่น ๆ |

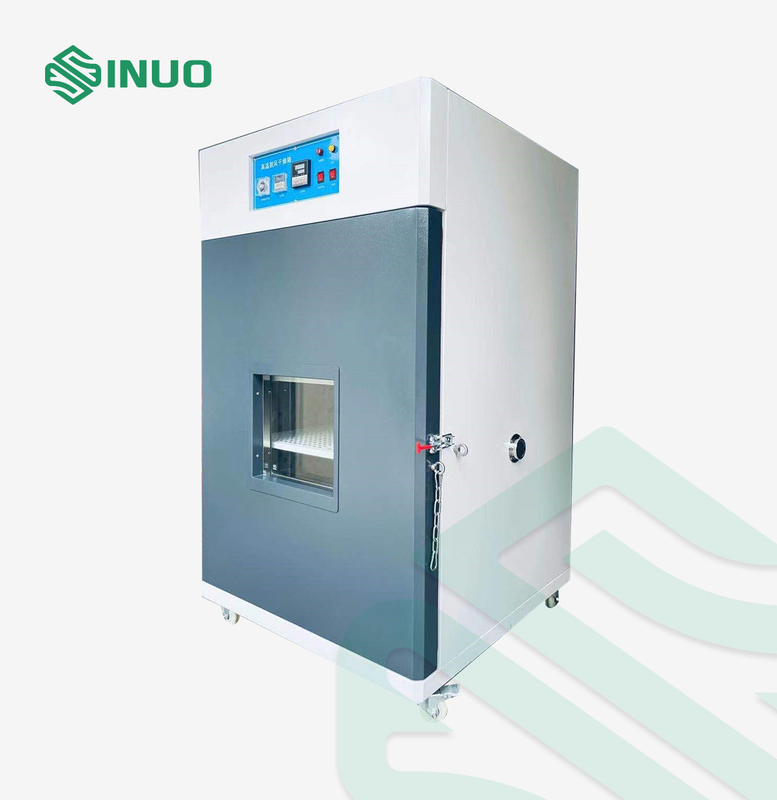

| ขนาดกล่องด้านใน | กว้าง 1,000 X ลึก 1,000 X สูง 1,000 มม.; |
| วัสดุภายในกล่อง | สแตนเลส SUS201 หนา 2·0มม. |
| ขนาดกล่อง | W1200 X D1200 X H1500 มม.;หนา1.5MM |
| ช่วงอุณหภูมิ | RT+10℃~150℃ |
| ความผันผวนของอุณหภูมิ | ≤±0.5℃ (ความดันบรรยากาศไม่มีโหลด) |
| ความสม่ำเสมอของอุณหภูมิ | ≤2℃ (ความดันบรรยากาศโดยไม่มีภาระ) |
| ความเบี่ยงเบนของอุณหภูมิ | ≤±2℃ (ความดันบรรยากาศไม่มีโหลด) |
| อัตราความร้อน | 3℃/นาที ไม่เชิงเส้น |
| หน้าต่างสังเกตการณ์ | กระจกนิรภัยสองชั้น + ลวดหนาม |

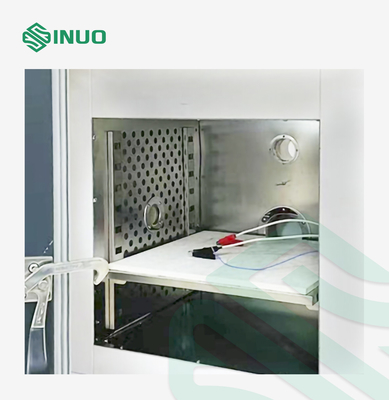

| ด้านล่างของกล่องด้านใน | พื้นที่ทดสอบติดตั้งแผ่นหินอ่อนซึ่งมีประสิทธิภาพในการทนไฟและทนต่อการกัดกร่อน และทำความสะอาดง่าย |
| ด้านล่างของกล่อง | ติดตั้งล้ออเนกประสงค์ 4 ล้อและขายึด 4 ขา ซึ่งไม่เพียงเคลื่อนย้ายได้ง่าย แต่ยังสามารถจอดและยึดได้อย่างมั่นคง |
| ระบบไอเสีย |
การควบคุมอิสระ เมื่อตัวอย่างทดสอบสร้างควัน อุปกรณ์สามารถตรวจจับและปล่อยควันผ่านท่อได้โดยอัตโนมัติ
|
| ระบบระบายแรงดันป้องกันการระเบิดอัตโนมัติ |
มีฟังก์ชันไอเสีย นั่นคือ ก๊าซไอเสียจำนวนมากที่สร้างขึ้นในการทดสอบจะถูกระบายออกสู่ภายนอกมีฟังก์ชันระบายแรงดันป้องกันการระเบิด นั่นคือ มีประตูระบายแรงดันแม่เหล็กดูดซับ (ข้อมูลจำเพาะ: 300*300 มม.) ที่ด้านหลังของกล่องป้องกันเมื่อกระแสลมแรงกระทบ ความดันระบาย ประตูจะเปิดโดยอัตโนมัติ ช่วยลดผลกระทบจากการระเบิด |
| รอบกล่องกันระเบิด | พร้อมกับรูระบายแรงดันทำให้สามารถระบายแรงดันได้ทันเวลา |
| ประตูกล่อง |
มันถูกยึดด้วยบานพับที่มีความแข็งแรงสูงและสามารถติดตั้งล็อคป้องกันการระเบิดอย่างน้อย 3 ชุดที่ประตูเพื่อแก้ไข |

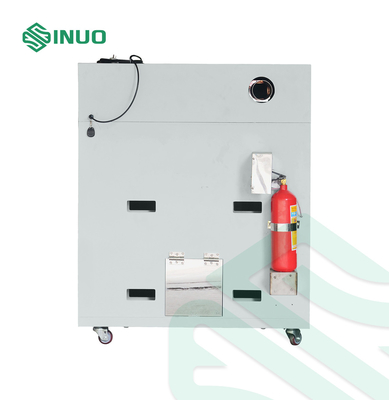

| หลักการของกล่องกันระเบิด | มีการใช้โครงสร้างระบายแรงดันป้องกันการระเบิดสองชั้น และรูระบายแรงดันของชั้นในและชั้นนอกจะหลุดและแยกออกจากกัน ซึ่งมีผลบัฟเฟอร์และหลีกเลี่ยงการดีดออกของชิ้นส่วนระเบิด ซึ่งมีบทบาทในด้านความปลอดภัย การป้องกัน |
| อุปกรณ์ดับเพลิง |
กล่องป้องกันการระเบิดติดตั้งอุปกรณ์ดับเพลิงเมื่อแบตเตอรี่ระเบิด สามารถดับไฟได้ด้วยรีโมทคอนโทรล และอุปกรณ์ดับเพลิงและระบบสามารถเปิดได้ด้วยรีโมทคอนโทรล |
| ระบบแสงสว่าง | เปิดช่องกระจกขนาด 400X400 ที่ด้านบนของพื้นที่ทดสอบ กระจกนิรภัยหนา 20 มม. และติดตั้งกลุ่มไฟ LED ความสว่างสูงเหนือกระจกเพื่อให้แสงสว่างทั่วทั้งพื้นที่ทดสอบ |
| การออกแบบประตูป้องกันการระเบิด | ประตูด้านหน้าของกล่องทดสอบใช้การออกแบบเสริมแรง ซึ่งสามารถแยกความเสียหายที่เกิดจากไฟไหม้และการระเบิดระหว่างการทดสอบได้อย่างมีประสิทธิภาพแผงประตูใช้การออกแบบสองชั้นพร้อมชั้นลอย และบานพับและตัวล็อคประตูใช้ชิ้นส่วนมาตรฐานเฉพาะอุปกรณ์เสริมแรงหน้าต่างที่ประตูใช้การออกแบบป้องกันการระเบิดสองชั้น (ชั้นในเป็นตาข่ายป้องกันกระสุนปืน)ประตูป้องกันการระเบิดติดตั้งตัวล็อคป้องกันการระเบิดและติดตั้งโซ่ป้องกันการระเบิดที่ประตูป้องกันการระเบิดเพื่อการป้องกันสองชั้น |
