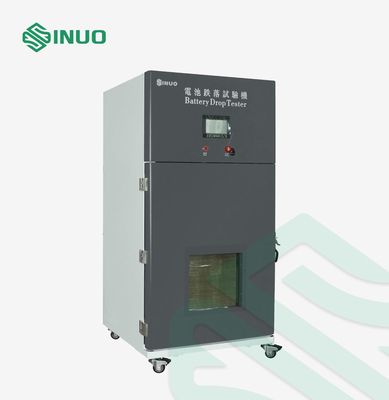

เครื่องทดสอบแบตเตอรี่ Edge Face Corner UL2580 200mm - 1600mm Drop Test

1) วิธีการปล่อย: อัตโนมัติ/ด้วยตนเอง;ลิฟต์ทดสอบขับเคลื่อนด้วยมอเตอร์ (ควบคุมโดยสเต็ปเปอร์มอเตอร์ของเยอรมันชไนเดอร์)

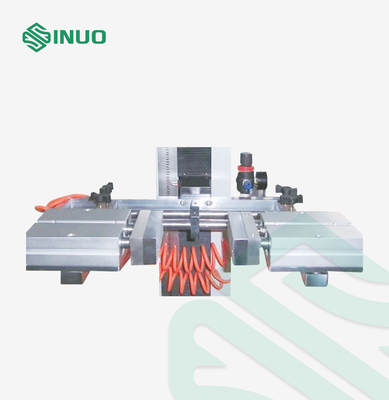

2) อุปกรณ์จับยึด: ตัวขับกระบอกสูบ (หรือตัวหนีบด้วยมือ)

3) จังหวะการตกสูง: 200 มม. ~ 1600 มม. (ปรับได้);

4) หล่นลงพื้น: คอนกรีตซีเมนต์ 2 ชิ้น ความหนา 200 มม. (หนึ่งในนั้นเป็นอะไหล่)

5) ข้อผิดพลาดที่อนุญาตของความสูง (มม.): ±3mm;

6) โหลดทดสอบ (แรงจับยึดสูงสุด): 0 ~ 500Kg (น้ำหนักสูงสุดของตัวอย่าง);

7) วิธีการทดสอบ: ขอบ ใบหน้า ขอบ และมุมตกในทุกทิศทาง

8) เวลาตอบสนอง: 1S;

9) ขนาดตัวอย่างการดรอปสูงสุด: (W*D*H) 1000*1000*600mm;

10) ขนาดแพลตฟอร์ม: 1500*1500 มม. (กว้าง * ลึก);

11) ความสูงของฝาครอบป้องกัน: 300 มม.;

12) เสียงการทำงานของอุปกรณ์: <70db;

13) แหล่งจ่ายไฟ: AC220V (+10%,) 50Hz

14) ขนาดเครื่อง: ประมาณความยาว 1000 มม. * กว้าง 780 มม. * H2000mm

รายละเอียดอุปกรณ์

ข้อกำหนดในการควบคุมไฟฟ้า:

1. ข้อกำหนดในการควบคุม

1) อุปกรณ์นี้ใช้โหมดควบคุม PLC ทำให้สามารถรับรู้ถึงฟังก์ชันการทำงานในสถานที่ เช่น การตั้งค่าแรงดัน การปล่อยการปล่อย และไอเสียควันด้วยตนเอง

2) มีฟังก์ชันป้องกันลิมิตสวิตช์สำหรับสโตรคไดรฟ์ของส่วนเกียร์

3) อินเทอร์เฟซการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ใช้หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว

2. ความปลอดภัยทางไฟฟ้า

ระบบมีระบบป้องกันตัวเอง (รวมถึงการป้องกันความปลอดภัย เช่น ไฟฟ้าขัดข้อง แรงดันไฟเกิน ความร้อนสูงเกินไป คอมพิวเตอร์ขัดข้อง ฯลฯ การป้องกันแรงดันไฟเกินและกระแสไฟเกินในตัวอุปกรณ์ การป้องกันเพื่อหลีกเลี่ยงการลัดวงจรที่เกิดจากการทดสอบที่ผิดพลาดของผู้ทดสอบ และขั้วไฟฟ้าของแบตเตอรี่ เชื่อมต่อไม่ถูกต้อง)

3. ข้อกำหนดในการติดตั้ง

ผู้ซื้อจะต้องจัดหาท่อระบายอากาศหรือตามความต้องการเฉพาะ ซัพพลายเออร์จะออกแบบ ผลิต และติดตั้งหน่วยบำบัดไอเสียและท่อร่วมไอเสียแยกต่างหาก (มีค่าใช้จ่ายเพิ่มเติม)

คุณสมบัติของแชสซี:

1. วัสดุฉนวนที่ทนต่อการกัดกร่อนใช้สำหรับซับด้านในของห้องทำงานแบบหล่นมุมของห้องทำงานทั้งหมดได้รับการออกแบบด้วยเส้นโค้งมน และมุมไม่ได้เชื่อมต่อกันด้วยตะเข็บห้องทำงานมีรูระบายน้ำและกระชอนเพื่อทำความสะอาดง่าย

2. ห้องทำงานแบบหล่นมีฟังก์ชั่นการป้องกันการระเบิดและการลดแรงดันอัตโนมัติและการจ่ายอากาศเนื่องจากมีความเป็นไปได้ที่จะเกิดไฟไหม้หรือการระเบิดในระหว่างการทดสอบแบตเตอรี่ พลังงานที่ปล่อยออกมาจากการระเบิดของแบตเตอรี่เดี่ยว: 52078J;ถ้ามันระเบิด มันอาจจะทำร้ายคนรอบข้างและสิ่งต่าง ๆ ในระหว่างการทดสอบจำเป็นต้องมีฟังก์ชันป้องกันการระเบิดฟังก์ชันป้องกันการระเบิดเกิดขึ้นได้ด้วยการแยกออกจากส่วนอื่น ๆ ของตัวอุปกรณ์การปล่อยแรงดันระเบิดในทันที (เช่น โครงสร้างแผ่นปิดแผ่นบางแบบทำลายล้าง) เกิดขึ้นจากการเชื่อมโยงที่อ่อนแอของความแข็งแรงเชิงกลของการออกแบบห้องทำงานที่กำหนดไว้ล่วงหน้าท่อไอเสียที่แข็งแกร่งของอุปกรณ์ถูกเปิดใช้งานเพื่อให้ทราบถึงการปล่อยควันและฝุ่นที่เป็นอันตรายในจุดคงที่

3. จัดเตรียมหน้าต่างสังเกตการณ์สำหรับการสังเกตกระบวนการทดสอบและไฟในตัวที่ป้องกันการระเบิดในห้องทำงานหน้าต่างสังเกตการณ์ใช้โครงสร้างกระจกสองชั้น ชั้นในเป็นกระจกเทมเปอร์ อากาศถูกแยกออกจากตรงกลาง และชั้นนอกเป็นกระจกกันกระสุนกระจกเทมเปอร์ที่ชั้นในนั้นง่ายต่อการเปลี่ยน

4. มีการติดตั้งล้อมุมสี่ล้อ (สองล้อสำหรับสากลและสองล้อสำหรับการวางแนว) ที่ด้านล่างของอุปกรณ์ และติดตั้งขาตั้งคงที่พร้อมความสูงที่ปรับได้
