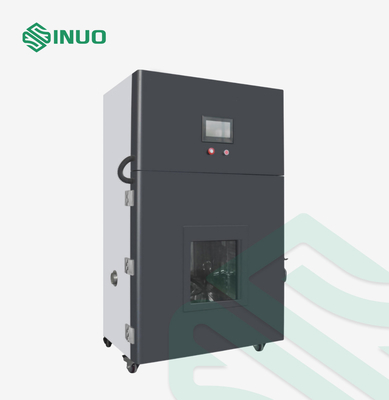

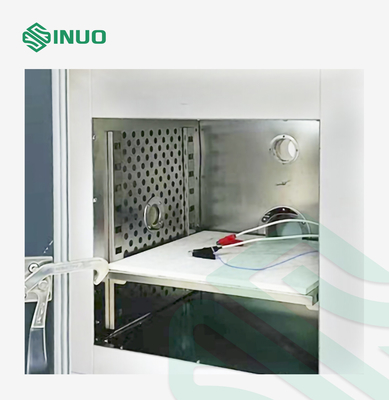

เครื่องทดสอบการลัดวงจรภายนอกแบบควบคุมอุณหภูมิแบตเตอรี่ 30 mΩ
ปฏิบัติตามมาตรฐาน & ข้อ
IEC 62619:2017 ข้อ 7.2.1
UL2580 BATTERIES FOR SAFETY แบตเตอรี่สำหรับใช้ในรถยนต์ไฟฟ้า ภาคผนวก B2.7 และ D3.1
IEC 62133-2012
GB31241-2014
UN38.3 ,UL 2054,QC/T 744-2006,QC/T 743-2006 และอื่นๆ
ภาพรวมอุปกรณ์
เป็นไปตามมาตรฐาน IEC 62619:2017 ข้อ 7.2.1, UN38.3 ข้อ 4.5 และอื่นๆ เครื่องทดสอบการลัดวงจรพิเศษของแบตเตอรี่ชนิดควบคุมอุณหภูมิได้รับการออกแบบตามข้อกำหนดมาตรฐานการลัดวงจรของแบตเตอรี่หลายประเภทในข้อกำหนดมาตรฐาน , อุปกรณ์ลัดวงจรต้องเป็นไปตามช่วงของความต้านทานภายใน ≤5mΩ เพื่อให้ได้กระแสลัดวงจรสูงสุดตามที่กำหนดในการทดสอบ นอกจากนี้ การออกแบบวงจรของอุปกรณ์ลัดวงจรจะต้องสามารถทนต่อผลกระทบของ กระแสไฟขนาดใหญ่ ดังนั้นเราจึงเลือกคอนแทคแม่เหล็กไฟฟ้า DC ระดับอุตสาหกรรมและขั้วทองแดงทั้งหมดและการผันแผ่นทองแดงภายใน แผ่นทองแดงหนาเพื่อปรับปรุงเอฟเฟกต์การระบายความร้อนอย่างมีประสิทธิภาพ เพื่อให้อุปกรณ์ลัดวงจรกระแสไฟฟ้าขนาดใหญ่ปลอดภัยยิ่งขึ้น ลดการสูญเสียการทดสอบได้อย่างมีประสิทธิภาพ อุปกรณ์และรับรองความถูกต้องของข้อมูลการทดสอบ
พารามิเตอร์ทางเทคนิค
| เลขที่ | ชื่อโครงการ | ข้อมูลจำเพาะ | |
| 1 | ชื่อผลิตภัณฑ์ | เครื่องทดสอบการลัดวงจรแบบควบคุมอุณหภูมิ | |
| 2 | รุ่นสินค้า | SN551-30 mΩ | |
| พารามิเตอร์ทางเทคนิคลัดวงจร | |||
| 3 | กระแสโหลดสูงสุด | 1000A | |
| 4 | เวลาตอบสนอง DC | ≤5μs | |
| 5 | กำหนดค่าความต้านทาน | (30±10mΩ) | |
| 6 | พื้นที่ทดสอบ | W500mm*D500mm*H500mm. | |
| 7 | วิธีการควบคุม | การควบคุมหน้าจอสัมผัส PLC | |
| 8 | ตู้แร็ค | แบริ่ง ≥50Kg;พร้อมแร็ค 1 อันวัสดุสแตนเลส SUS304 | |
| 9 | วัสดุภายในกล่อง | เหล็กกล้าไร้สนิม SUS304 | |
| 10 | แถบปิดผนึก | ซิลิโคนที่ทนต่อการกัดกร่อน | |
| 11 | การควบคุมอุณหภูมิ |
อุณหภูมิปกติ RT+10℃~80℃ อัตราการเพิ่มขึ้นของอุณหภูมิ 3℃/นาที ความผันผวนของอุณหภูมิ 0.5 ℃ ความสม่ำเสมอของอุณหภูมิ: ±2℃ |
|
| 12 | ทดสอบเงื่อนไขการหยุด |
1) อุณหภูมิของแบตเตอรี่ลดลงต่ำกว่าค่าสูงสุดถึง 20%; 2) เวลาลัดวงจร |
|
| 13 | อุณหภูมิพื้นผิวของแบตเตอรี่ | ตรวจสอบการเปลี่ยนแปลงของอุณหภูมิระหว่างการทดสอบพื้นผิวของแบตเตอรี่ | |
| 14 | แสงสว่าง | ห้องทดสอบได้รับการออกแบบด้วยไฟ LED ความสว่างสูง ซึ่งสะดวกต่อการมองเห็นสภาวะการทดสอบในห้องทดสอบ | |
| 15 | อุปกรณ์ลดแรงดันป้องกันการระเบิด | มีหน้าที่ระบายไอเสีย ป้องกันการระเบิด และระบายแรงดันมีแม่เหล็กดูดซับประตูระบายแรงดัน (200*200 มม.) ที่ด้านหลังของกล่องป้องกันเมื่อกระแสลมแรงกระทบ ประตูระบายแรงดันจะเปิดโดยอัตโนมัติและดึงเข้าโดยอัตโนมัติเพื่อลดผลกระทบจากการระเบิด | |
| 16 | โซ่ป้องกันการระเบิด | มีโซ่ป้องกันการระเบิด 2 เส้นที่ประตูเพื่อป้องกันไม่ให้ประตูถูกระเบิดและทำร้ายผู้คน | |
| 17 | ท่อไอเสีย | พัดลมดูดควัน: ทนต่ออุณหภูมิสูง เส้นผ่านศูนย์กลางของช่องระบายควันไอเสียด้านหลังคือ 100 มม. | |
| 18 | การออกแบบความปลอดภัยของแผงควบคุม | แผงควบคุมเป็นแบบฝัง และหน้าจอสัมผัสและปุ่มจะไม่ถูกกดหรือชนโดยวัตถุภายนอกหรือตัวเครื่องปลอดภัยกว่า | |
| 19 | หน้าต่างกระจกนิรภัย | ประตูห้องทดสอบมีหน้าต่างกระจกนิรภัยสองชั้นขนาด 300*300 มม. ซึ่งสามารถสังเกตสภาวะการทดสอบในห้องทดสอบได้อย่างชัดเจน | |
| 20 | การออกแบบด้านล่าง | มีล้อสากล 4 ล้อเพื่อการเคลื่อนย้ายและการจัดการที่ง่ายดายพร้อมกันนี้ยังมีถ้วยขนาด 4 ฟุตเพื่อให้วางตำแหน่งและยึดอุปกรณ์ได้ง่าย | |
| 21 | การออกแบบแสงป้องกันการระเบิด | ประตูได้รับการออกแบบด้วยไฟ LED ป้องกันการระเบิดที่มีความสว่างสูงเพื่อให้แสงสว่างทั่วทั้งพื้นที่ทดสอบ | |
| 22 | ช่องทางการได้มาซึ่งปัจจุบัน | 1 ช่อง | |
| 23 | ช่วงการได้รับปัจจุบัน | 0-1000A กระแสตรง | |
| 24 | ความแม่นยำในการได้มาซึ่งปัจจุบัน | ±0.5%เอฟส | |
| 25 | อัตราการซื้อปัจจุบัน | 0.3 วินาที | |
| 26 | ช่องรับแรงดันไฟฟ้า | 1 ช่อง | |
| 27 | ช่วงการรับแรงดันไฟฟ้า | 0~100V | |
| 28 | ความแม่นยำในการรับแรงดันไฟฟ้า | ±0.2%เอฟเอส | |
| 29 | อัตราการรับแรงดันไฟฟ้า | 0.3 วินาที | |
| 30 | ช่องรับอุณหภูมิ | 1 ช่อง | |
| 31 | ช่วงการรับอุณหภูมิ | 0～800℃ | |
| 32 | ความแม่นยำในการรับอุณหภูมิ | ±1℃ | |
| 33 | อัตราการได้รับอุณหภูมิ | 0.3 วินาที | |
| 34 | ไฟฟ้าลัดวงจรของรีโมทคอนโทรล | การทดสอบการลัดวงจรของรีโมทคอนโทรล | |
| 35 | หลุมทดสอบ | รูทดสอบสองรูที่มีเส้นผ่านศูนย์กลาง 50 มม. ถูกสงวนไว้ที่ด้านข้างของอุปกรณ์ | |
| 36 | ขนาด | W1050 X D1000 X H1650mm (ขึ้นอยู่กับการออกแบบ) | |
| 37 | น้ำหนักอุปกรณ์ | ประมาณ: 250กก | |
| 38 | แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 220V 50Hz | |
| 39 | พลังงานทั้งหมด | 3.5KW | |

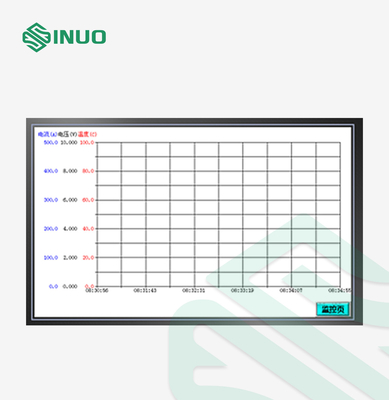

| หน้าจอมอนิเตอร์ | |||
| หน้าจอมอนิเตอร์ | หน้าจอพารามิเตอร์ | ||
|
|
 |
||
รายละเอียด
คุณสมบัติและข้อกำหนดของอุปกรณ์:
| 1 | ประสิทธิภาพขั้นพื้นฐาน |
1: การใช้งานและการควบคุมที่ง่าย: อินเทอร์เฟซสำหรับมนุษย์กับเครื่องจักรแบบสัมผัส, การแก้ไขและควบคุมแบบสัมผัส;แบตเตอรี่วางอยู่บนชั้นวางของเทอร์โมสตัทปิดประตูและกดปุ่มทดสอบหน้าจอสัมผัสเพื่อให้การทดสอบเสร็จสิ้นโดยอัตโนมัติ 2: ความปลอดภัยและป้องกันการระเบิด: กล่องด้านในและด้านนอกได้รับการออกแบบเสริมแรง 3: การออกแบบที่สวยงามโดยรวม: รูปลักษณ์สวยงามและใจกว้าง 4: ง่ายต่อการเคลื่อนย้าย: ด้านล่างของอุปกรณ์ได้รับการออกแบบให้มีล้อสากลและขาปรับระดับซึ่งสะดวกสำหรับการเคลื่อนย้ายและการยึดอุปกรณ์ |
| 2 | องค์ประกอบหลัก |
1: การควบคุม PLC + การควบคุมหน้าจอสัมผัส Weinview 2: ระบบทำความร้อน ลวดความร้อนเซรามิกสร้างความร้อน และล้อลมของมอเตอร์หมุนเวียนถูกบังคับให้หมุนเวียนอากาศในแนวนอน และอากาศร้อนจะมีความสม่ำเสมอในการไหลเวียนมีฟังก์ชันป้องกันอุณหภูมิเกินและฟังก์ชันปิดอัตโนมัติเมื่อโอเวอร์โหลด 3: ฟังก์ชั่นเสริมพร้อมหน้าต่างกระจกป้องกันการระเบิดที่มองเห็นได้แสง;ไอเสียควันป้องกันการระเบิดบรรเทาความดัน;ฟังก์ชั่นการเคลื่อนย้ายและแก้ไขอุปกรณ์ |
| 3 | ข้อกำหนดและขั้นตอนการทดสอบ |
1. หลังจากที่อุปกรณ์เข้าสู่ห้องปฏิบัติการแล้ว ให้ปรับระยะห่างระหว่างด้านหน้า ด้านหลัง ด้านซ้ายและขวาของอุปกรณ์ ปรับขาปรับระดับเพื่อให้ฐานได้ระดับ และยึดถ้วยล้อเลื่อน 2. เชื่อมต่อสายไฟของอุปกรณ์เพื่อทดสอบเครื่องหลังจากไม่มีปัญหาสามารถทดสอบผลิตภัณฑ์ได้ 3. ตั้งค่าพารามิเตอร์การทดสอบ ใส่แบตเตอรี่บนชั้นวางของกล่องทดสอบด้านใน และปิดประตูเพื่อเริ่มการทดสอบ 4. อย่าเปิดประตูตามใจในระหว่างการทดสอบ จนกว่าการทดสอบจะเสร็จสิ้น หลังจากหมดเวลาสังเกต คุณสามารถเปิดประตูเพื่อตรวจสอบแบตเตอรี่ได้ |
| 4 | เงื่อนไขการติดตั้งอุปกรณ์ |
1. การติดตั้งในสถานที่: อุปกรณ์สามารถขนถ่ายโดยรถยกขนาด 2 ตันหลังจากย้ายเข้าไปในห้องปฏิบัติการแล้ว ให้ปรับระยะห่างระหว่างด้านหลังและด้านซ้ายและขวาของอุปกรณ์จากผนัง ≥ 600 มม. และพื้นที่การทำงานด้านหน้าเป็น ≥ 1,000 มม. ซึ่งสะดวกสำหรับการทดสอบแบตเตอรี่หลังจากซ่อมอุปกรณ์แล้ว ให้ต่อสายไฟและท่อระบายควันขนาด φ100 มม. และห้องปฏิบัติการควรมีท่อบำบัดควันแบบพิเศษ 2. ตลับลูกปืนกราวด์≥300กก. / ㎡ 3. ห้องปฏิบัติการ: ห้องปฏิบัติการทั้งหมดต้องมีระบบระบายอากาศซึ่งสามารถระบายควันที่รั่วไหลออกมาในระหว่างการทดสอบแสงสว่างดีและสะดวกในการดูอุปกรณ์การทำงาน 4. ช่องทางของห้องปฏิบัติการควรสะดวกสำหรับการขนส่งแบตเตอรี่และวิธีการขนส่งที่เกี่ยวข้องในกรณีฉุกเฉินพิเศษสามารถอพยพบุคลากรได้ทันเวลา 5. ห้องปฏิบัติการควรติดตั้งสิ่งอำนวยความสะดวกในการผจญเพลิงที่เกี่ยวข้อง เพื่ออำนวยความสะดวกในการใช้เครื่องมือผจญเพลิง |
