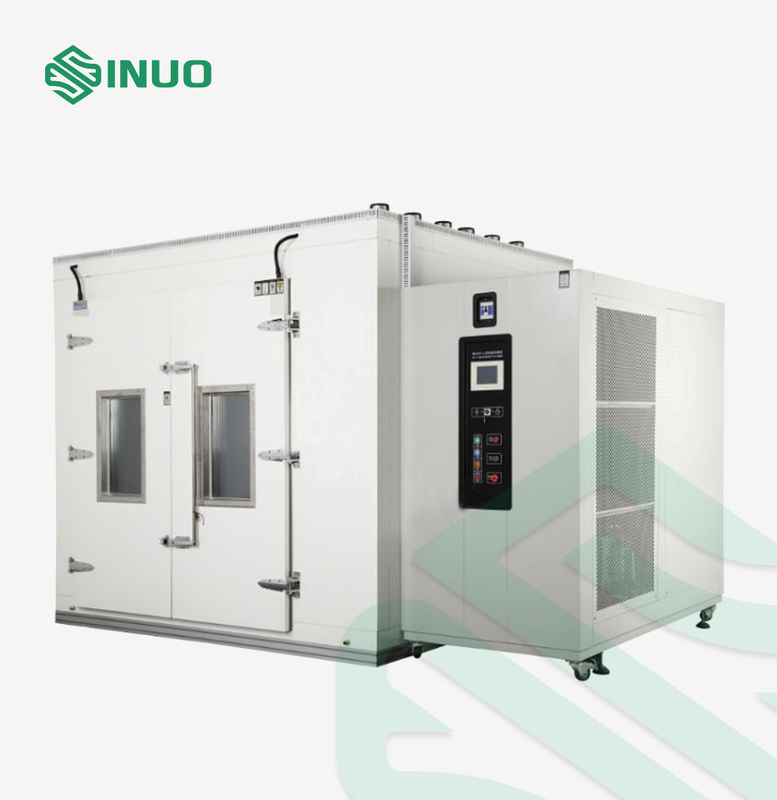

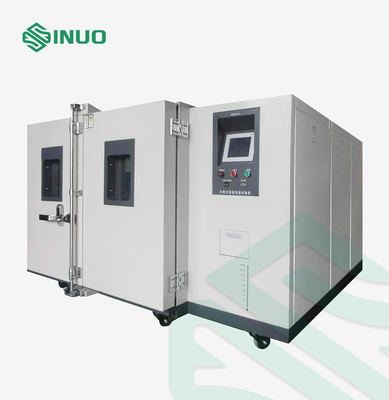

เดินความชื้นอุณหภูมิคงที่ในห้องทดสอบสิ่งแวดล้อม 13m3 น้อยกว่า 75dB

เครื่องทำความเย็น: 3.5KW

เครื่องทำความร้อน: 9KW

ความชื้น: 9KW

มอเตอร์: 0.75KW*6=4.5W

อื่นๆ: ≈1.5KW

กำลังไฟฟ้าที่ติดตั้งทั้งหมด: Pmax≤27.5KW (ขึ้นอยู่กับการออกแบบขั้นสุดท้าย)

ห้องทดสอบและหน่วยทำความเย็นเป็นแบบแยกส่วนหลังจากติดตั้งอุปกรณ์แล้ว ท่อทำความเย็นและวงจรไฟฟ้าจะเชื่อมต่อและตรวจสอบก่อนสตาร์ทเครื่อง

ตัวควบคุมใช้ตู้ควบคุมอิสระและติดตั้งทางด้านขวาของห้องปฏิบัติการ

อุปกรณ์ใช้แบบแยกส่วน และติดตั้งหน่วยทำความเย็นและตู้ควบคุมไฟฟ้าที่ด้านขวาของอุปกรณ์

การเชื่อมต่อระหว่างตัวกล่องและตัวเครื่องใช้กล่องรวมสัญญาณแบบป้องกันการระเบิดและท่อเหล็กชุบสังกะสี และกระบวนการเชื่อมต่อเป็นไปตามมาตรฐานระดับประเทศที่เกี่ยวข้องสำหรับการป้องกันการระเบิด

ท่ออากาศตั้งอยู่ด้านหลังสตูดิโอ:

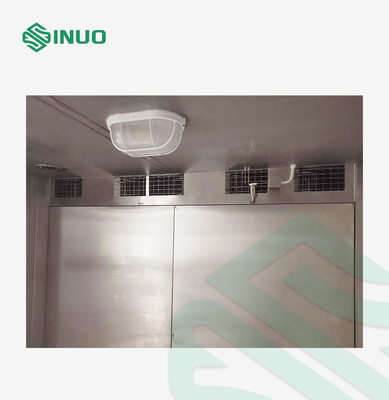

มีการติดตั้งมอเตอร์ป้องกันการระเบิดที่ด้านบนของกล่อง ติดตั้งใบพัดพัดลมแบบแรงเหวี่ยงอลูมิเนียมที่ด้านบนของกล่องทดสอบ และอากาศจะถูกจ่ายอย่างสม่ำเสมอผ่านช่องระบายอากาศของก้นหอยเพื่อให้เป็นไปตามข้อกำหนดของอุณหภูมิที่สม่ำเสมอ

1. ตั้งประตูแยก 2 บาน ขนาดช่องเปิดประตู (800+800) W×2500Hmm,

2. ประตูถูกปิดผนึกด้วยแถบปิดผนึกยางซิลิโคนอ่อนนุ่มทนอุณหภูมิสูงและต่ำสองชั้น

3. บานพับแบบหมุนสามารถมั่นใจได้ว่ามุมเปิดประตู≥ 120 องศา

4. ขอบด้านในของประตูถูกตั้งค่าด้วยสายพานทำความร้อนที่มีอุณหภูมิคงที่ และระบบควบคุมจะเปิดสายพานทำความร้อนโดยอัตโนมัติเพื่อละลายน้ำแข็งตามอุณหภูมิในสตูดิโอ

มีการติดตั้งหน้าต่างสังเกตการณ์ด้วยภาพสองชุด (500×600 มม.) ไว้ที่ประตูกระจกหน้าต่างสังเกตการณ์ทำจากกระจกฉนวนหลายชั้นเคลือบด้วยฟิล์มความร้อนไฟฟ้าหน้าต่างสังเกตการณ์มีการส่งผ่านแสงสูง ฉนวนกันความร้อนที่ดี และไม่มีลวดต้านทานบนพื้นผิวกระจกการสังเกตและข้อดีอื่นๆ เมื่ออุณหภูมิในสตูดิโอต่ำกว่าอุณหภูมิแวดล้อม ตัวควบคุมจะเปิดฟังก์ชันการละลายฝ้าของหน้าต่างสังเกตการณ์โดยอัตโนมัติ

1. มอเตอร์ใช้มอเตอร์มืออาชีพ: 0.75KW, IP55 . 6 ชุด

2. ตัวหมุนพัดลมทำจากอลูมิเนียมเพื่อป้องกันประกายไฟจากการเสียดสีระหว่างใบพัดกับก้นหอย

3. ทั้งปลอกด้านในและด้านนอกมีสายกราวด์ที่เชื่อถือได้ และพื้นผิวของอุปกรณ์ถูกพ่นด้วยสีป้องกันไฟฟ้าสถิตย์ที่เป็นสื่อกระแสไฟฟ้าเพื่อให้แน่ใจว่าไม่มีไฟฟ้าสถิตย์สามารถสะสมบนพื้นผิวของปลอกอุปกรณ์ได้

4. เซ็นเซอร์อุณหภูมิ (PT100) ใช้เซ็นเซอร์ป้องกันการระเบิด

5. อุปกรณ์ทำความร้อนเป็นฮีตเตอร์สแตนเลสแบบไม่มีเปลวไฟ

6. การเดินสายไฟของเครื่องใช้ไฟฟ้าที่ป้องกันการระเบิดเป็นไปตามข้อกำหนดการป้องกันการระเบิดของประเทศ

7. ตั้งค่าตัวป้องกันอุณหภูมิเกินอิสระ นั่นคือ เครื่องมือป้องกันอุณหภูมิสองส่วน เพื่อป้องกันอันตรายจากอุณหภูมิในห้องทำงานเกินพิกัด

มีแผ่นทรานซิชันที่มีความลาดเอียงอยู่ที่ประตูห้องทดสอบ ซึ่งสะดวกสำหรับตัวอย่างทดสอบที่จะเข้าและออกจากห้องทดสอบ

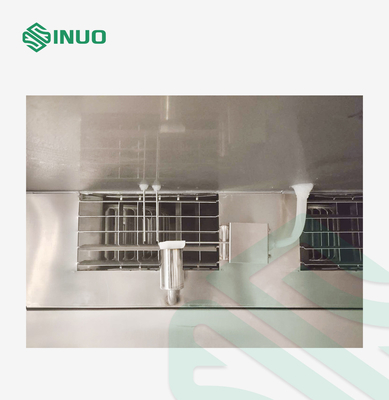

1. เครื่องทำความร้อนลวดโลหะผสมนิกเกิลโครเมียม

2. โหมดควบคุมเครื่องทำความร้อน: การปรับความกว้างพัลส์ระยะเวลาเท่ากันแบบไม่สัมผัส, SSR (โซลิดสเตตรีเลย์)

3. กำลังเครื่องทำความร้อน: ≤9.0 KW

1. วิธีการทำความชื้นในหม้อไอน้ำแบบถอดได้ภายนอก

2. เครื่องทำความชื้นหุ้มเกราะสแตนเลส

3. โหมดควบคุมความชื้น: การปรับความกว้างพัลส์ระยะเวลาเท่ากันแบบไม่สัมผัส, SSR (โซลิดสเตตรีเลย์)

4. อุปกรณ์ควบคุมระดับน้ำ, อุปกรณ์ป้องกันความชื้นแห้ง, อุปกรณ์เก็บตะกอน, หน้าต่างสังเกตระดับของเหลว

5. พลังความชื้น: ≤9.0KW

ใช้อุปกรณ์เติมน้ำอัตโนมัติหลังจากเชื่อมต่อน้ำประปากับท่อน้ำ 1/2" แล้ว อุปกรณ์จ่ายน้ำก็เป็นแบรนด์ที่มีชื่อเสียงระดับสากล ซึ่งสามารถกรองและแยกน้ำออกจากน้ำได้โดยอัตโนมัติ

การไหลของน้ำปราศจากแร่ธาตุ: 10L/h

แรงดันน้ำ: 0.1~0.25Mpa

ความกระด้างของน้ำ: ≤0.03โมล/ลิตร (1.5 มก./ลิตร คำนวณเป็น CaCO3) ม. ซึ่งเป็นมาตรฐานระดับชาติสำหรับน้ำทำความชื้น เพื่อให้น้ำปราศจากไอออนที่จำเป็นสำหรับส่วนทำความชื้นของอุปกรณ์

การใช้ตัวควบคุมหน้าจอสัมผัสสี TEIM 2700 ของเกาหลี "Sanyuan" คุณสมบัติหลักมีดังนี้:

1. หน้าจอสัมผัสสีจริง TFT ขนาด 7 นิ้ว สามารถเลือกอินเทอร์เฟซระหว่างคนกับเครื่องจักรในภาษาจีนหรือภาษาอังกฤษ และวิธีการใช้งานเมนูทำให้ผู้ใช้ควบคุมวิธีการทำงานของอุปกรณ์ได้ง่าย
2. แสดงความถูกต้อง: อุณหภูมิ 0.1 ℃;เวลา 0.1 นาที
3. สามารถเลือกวิธีการทดสอบได้สองวิธี: อุณหภูมิคงที่ (การทำงานด้วยตนเอง) หรือโปรแกรม (เช่น โปรแกรมการทำงานอัตโนมัติที่ตั้งไว้ล่วงหน้า)
4. การทำงานของอุปกรณ์มีระบบอัตโนมัติในระดับสูงตั้งอุณหภูมิเป้าหมายหรือขั้นตอนการทำงานของอุปกรณ์ที่ตั้งไว้ล่วงหน้าหลังจากเปิดใช้งานปุ่มการทำงาน ระบบจะสามารถกำหนดได้โดยอัตโนมัติว่าจะเปิดหน่วยทำความเย็น ฮีตเตอร์ หรือโบลเวอร์เพื่อนร่วมงานสามารถปรับความร้อนที่ส่งออกโดยอัตโนมัติโดยไม่ต้องดำเนินการหรือตรวจสอบของผู้ใช้มากเกินไป กราฟกระบวนการทดสอบที่เหมาะสมที่สุดสามารถรับได้
5. ฟังก์ชันการทำงานของโปรแกรมที่ตั้งไว้ล่วงหน้าให้ผู้ใช้ตั้งค่าเส้นโค้งโปรแกรมล่วงหน้า 1,000 โปรแกรม แต่ละโค้งสามารถตั้งค่าได้ถึง 100 ขั้นตอน รอบย่อย 6 กลุ่ม และเชื่อมโยงโปรแกรมที่แตกต่างกัน 10 โปรแกรม และสามารถดึงข้อมูลโปรแกรมและจัดเก็บไว้สำหรับการทดสอบครั้งต่อไปสามารถโทรได้โดยตรง
6. ในระหว่างการทดสอบ พารามิเตอร์อ้างอิงที่สำคัญ เช่น อุณหภูมิเป้าหมายปัจจุบัน อุณหภูมิที่วัดได้ เอาต์พุตความร้อน เวลาทำงาน และกระบวนการทำงานของโปรแกรมสามารถแสดงได้แบบเรียลไทม์
7. สามารถเก็บกราฟอุณหภูมิและข้อมูลได้นาน 600 วัน
8. ฟังก์ชั่นการวินิจฉัยตัวเองผิดพลาด เมื่ออุปกรณ์ไม่ทำงาน มันจะเตือนและตัดไฟโดยอัตโนมัติเพื่อนร่วมงานจะแสดงปรากฏการณ์ข้อผิดพลาดและคำอธิบายข้อผิดพลาดอย่างง่ายบนคอนโทรลเลอร์ และผู้ใช้สามารถค้นหาสาเหตุตามข้อผิดพลาดได้อย่างง่ายดาย

1. ฟังก์ชั่นบันทึกข้อมูล USB:

2. คุณสามารถแทรกดิสก์ U ใดก็ได้ในไฟล์บันทึกประวัติโดยตรง และดำเนินการต่างๆ เช่น การอ่านและวิเคราะห์บนคอมพิวเตอร์

3. ฟังก์ชันซอฟต์แวร์พีซีที่มีประสิทธิภาพ อินเทอร์เฟซอีเทอร์เน็ต 10M/100M มาตรฐาน การรับที่อยู่ IP อัตโนมัติ การระบุเครือข่าย และการควบคุมที่ง่าย

3.1.คอมพิวเตอร์ที่เป็นโฮสต์:

คอมพิวเตอร์แม่ข่ายเชื่อมต่อโดยตรงกับกล่องทดสอบผ่านสายเคเบิลเครือข่าย

3.2, แลน:

คอมพิวเตอร์หลายเครื่องและการเชื่อมต่อ LAN พื้นที่ควบคุม UMC1000 หลายเครื่อง

3.3, การซิงโครไนซ์ระยะไกลของเว็บเซิร์ฟเวอร์;

การตรวจสอบระยะไกลสามารถทำได้ผ่านการทดสอบ INTERNET NET

1. ความปลอดภัยของบุคลากร

1.1 ป้องกันการรั่วไหล

2. ความปลอดภัยของอุปกรณ์:

2.1, การสูญเสียเฟสของแหล่งจ่ายไฟ, ข้อผิดพลาดของเฟส, การป้องกันความไม่เสถียรของแรงดันไฟฟ้า;

2.2.การป้องกันการจำกัดกระแสของลูปควบคุม

2.3.มอเตอร์พัดลมป้องกันโอเวอร์โหลด

2.4.การป้องกันกระแสไฟเกินของคอมเพรสเซอร์

2.5, การป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์

2.6.ป้องกันแรงดันสูงของคอมเพรสเซอร์

2.7, การป้องกันไฟฟ้าลัดวงจรของเครื่องทำความร้อน

2.8.อุปกรณ์ป้องกันการรั่ว

2.9.ฟังก์ชั่นป้องกันอุณหภูมิเกินอิสระรอง
