| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN881-1200L |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

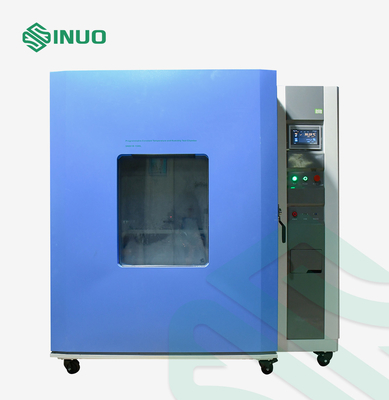

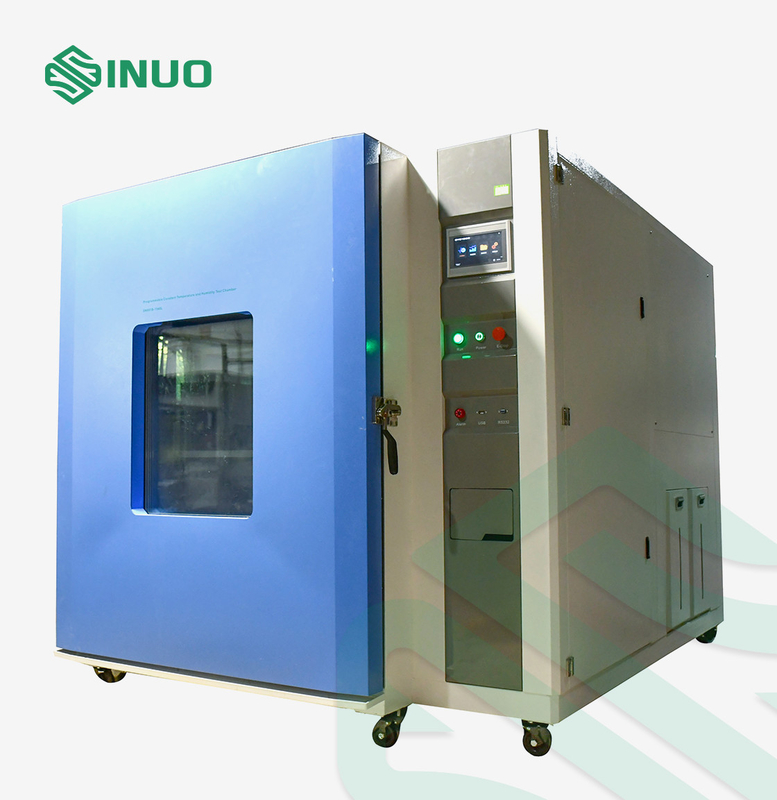

ห้องทดสอบอุณหภูมิและความชื้นคงที่ที่ตั้งโปรแกรมได้สำหรับ AC EVSE
ปฏิบัติตามมาตรฐาน & ข้อ
IEC60068-2-1:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: Cold, IDT”
IEC60068-2-2:2007 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-ทดสอบ B-Dry heat, IDT”
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: การทดสอบ-Test Cab: ความร้อนชื้น, สภาวะคงที่, IDT”
IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-Test Db: ความร้อนชื้น, วงจร (รอบ 12h+12h), IDT”
พารามิเตอร์ทางเทคนิค
|
ข้อจำกัดตัวอย่าง |
ห้องทดสอบนี้ห้าม: การทดสอบหรือการเก็บตัวอย่างสารไวไฟ ระเบิด และสารระเหย การทดสอบหรือการเก็บตัวอย่างสารกัดกร่อน การทดสอบหรือการเก็บตัวอย่างทางชีวภาพ การทดสอบหรือการจัดเก็บตัวอย่างแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง การทดสอบหรือการเก็บตัวอย่างวัสดุกัมมันตภาพรังสี การทดสอบหรือการเก็บตัวอย่างสารที่มีความเป็นพิษสูง การทดสอบหรือการจัดเก็บตัวอย่างที่อาจก่อให้เกิดสารไวไฟ ระเบิด ระเหยง่าย เป็นพิษสูง มีฤทธิ์กัดกร่อนและมีกัมมันตภาพรังสีในระหว่างการทดสอบหรือการเก็บรักษา |
||||||||||||||||||||||||
|
ปริมาตร ขนาด และน้ำหนัก |
|||||||||||||||||||||||||
|
ปริมาณเนื้อหาที่กำหนด |
1200L | ||||||||||||||||||||||||
|
ขนาดห้องด้านใน |
กว้าง(1000) มม. *ลึก (1000) มม.* สูง (1200) มม | ||||||||||||||||||||||||
|
ขนาดภายนอก |
ประมาณกว้าง (1450) มม. *ลึก (1250) มม.* สูง (2050) มม. (ไม่รวมส่วนมอเตอร์ด้านบน) | ||||||||||||||||||||||||
|
น้ำหนัก |
ประมาณ780KG | ||||||||||||||||||||||||
|
ประสิทธิภาพ |
|||||||||||||||||||||||||
|
ช่วงอุณหภูมิ |
ช่วงอุณหภูมิ: -55 ℃～+100 ℃ | ||||||||||||||||||||||||
|
ช่วงความชื้น |
(25 ～ 98)% RH (อ้างอิงจากแผนภูมิช่วงอุณหภูมิและความชื้นที่ควบคุมได้ ไม่มีภาระเปียกและความร้อนที่ใช้งานอยู่)
แผนภูมิช่วงการควบคุมอุณหภูมิและความชื้น |
||||||||||||||||||||||||
|
ความผันผวนของอุณหภูมิ |
≤±0.5℃ (สถานะเสถียร) | ||||||||||||||||||||||||
|
ความสม่ำเสมอของอุณหภูมิ |
≤2.0℃ (สถานะเสถียร) | ||||||||||||||||||||||||
|
เวลาทำความร้อน |
3 ℃ / นาที (ไม่เป็นเชิงเส้นภายใต้การไม่โหลด) | ||||||||||||||||||||||||
|
เวลาระบายความร้อน |
1 ℃ / นาที (ไม่เป็นเชิงเส้นภายใต้การไม่โหลด) | ||||||||||||||||||||||||
|
ความชื้นสัมพัทธ์ผิดพลาด |
±3.0%RH | ||||||||||||||||||||||||
|
ความแม่นยำในการแสดงอุณหภูมิและความชื้น |
0.01°C/0.1% RH | ||||||||||||||||||||||||
|
ความสามารถในการจัดการโหลดสด |
1,000 วัตต์ ที่ +20°C; 800 วัตต์ที่ 0°C; 500 วัตต์ ที่ -20°C;และ 300 วัตต์ ที่ -40°C. |
||||||||||||||||||||||||
|
เสียงการทำงาน
|
ระดับเสียง≤85dB (วัดในห้องเก็บเสียงที่มีอุณหภูมิแวดล้อม 25°C และเสียงก้องต่ำ โดยใช้การถ่วงน้ำหนัก A ทดสอบค่าเฉลี่ย 8 จุด แต่ละจุดทดสอบอยู่ห่างจากแหล่งกำเนิดเสียง 1 เมตร และห่างจากพื้น 1 เมตร) |
||||||||||||||||||||||||
|
ลักษณะโครงสร้าง |
|||||||||||||||||||||||||
|
วัสดุ
|
1. วัสดุผนังด้านนอก: แผ่นเหล็กรีดเย็น, สีอบผงขั้นสูงสำหรับการดองและฟอสเฟต 2. วัสดุผนังด้านใน: แผ่นสแตนเลส SUS304 # 3. วัสดุฉนวนในห้อง: โฟมโพลียูรีเทนแข็ง + ใยแก้ว |
||||||||||||||||||||||||
|
อะไหล่ท่อแอร์ |
พัดลมแบบแรงเหวี่ยงช่องจ่ายลมสามารถปรับปริมาณลม ความสูง และปริมาณลมกลับได้ | ||||||||||||||||||||||||
|

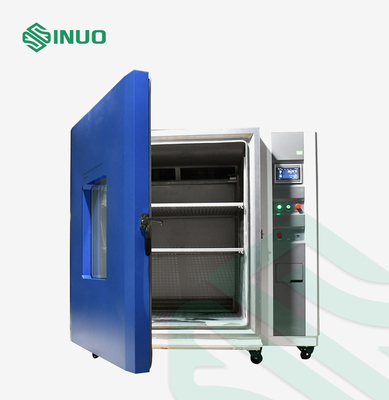

ประตู |
ประตูเปิดเดี่ยวพร้อมที่จับแบบไม่เกิดปฏิกิริยาประตูมีหน้าต่างสังเกตการณ์, โคมไฟส่องสว่าง, อุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่นของกรอบหน้าต่าง / ประตู, ขนาดประตู: 1.0 * 1.2M | ||||||||||||||||||||||||
|
หน้าต่างสังเกตการณ์ |
ประตูมีหน้าต่างกระจกเทมเปอร์ป้องกันการระเบิดฟิล์มนำไฟฟ้าหนึ่งบาน (พร้อมฟังก์ชันป้องกันการควบแน่น) ขนาดหน้าต่าง: 500W×600H (มม.) | ||||||||||||||||||||||||
|
พัดลม |
พัดลมหอยโข่งแกนยาว | ||||||||||||||||||||||||
|

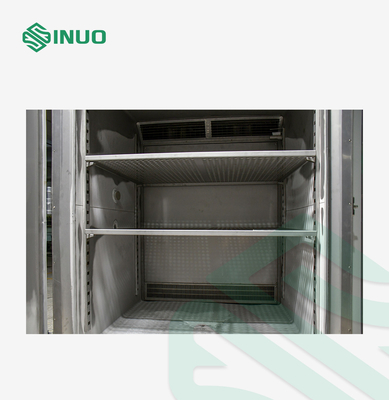

ชั้นวางตัวอย่าง |
ชั้นวางถาดสแตนเลสแบบปรับได้ในตัว 2 ชั้น | ||||||||||||||||||||||||
|
ใบพัด |
ใช้ใบพัดสแตนเลสนำเข้าจากไต้หวัน
|
||||||||||||||||||||||||
|
เครื่องทำความร้อน |
เครื่องทำความร้อนไฟฟ้าโลหะผสมนิกเกิลโครเมียม | ||||||||||||||||||||||||
|
คอมเพรสเซอร์ทำความเย็น
|
คอมเพรสเซอร์ Tecumseh ของฝรั่งเศส | ||||||||||||||||||||||||
|
เครื่องระเหย
|
เครื่องระเหยชนิดครีบ | ||||||||||||||||||||||||
|
วิธีการทำความเย็น
|
น้ำตกคอมเพรสเซอร์เชิงกล | ||||||||||||||||||||||||
|
วิธีการทำความเย็น
|
ระบายความร้อนด้วยอากาศ | ||||||||||||||||||||||||
|
เครื่องมือควบคุมอุณหภูมิ
|
คอนโทรลเลอร์ที่ตั้งโปรแกรมได้แบบสัมผัส LCD อัจฉริยะขนาด 7 นิ้ว | ||||||||||||||||||||||||
|
รูตะกั่ว
|
Φ50มม. 2 ชิ้น แต่ละชิ้นมีปลั๊กยางโฟมพิเศษ (อยู่ที่ด้านซ้ายของห้อง) | ||||||||||||||||||||||||
|
ชั้นวางที่ถอดออกได้
|
จำนวน 2 ชุด แต่ละชุดรับน้ำหนักได้ไม่ต่ำกว่า 20 กก | ||||||||||||||||||||||||
|
ระบบทำความร้อน ความชื้น และความเย็น และหลักการทำงาน
|
|||||||||||||||||||||||||
|
ระบบทำความร้อน |
ท่อความร้อนป้องกันแห้งชนิดปลอกสแตนเลส ลวดความร้อนโลหะผสมนิกเกิลโครเมียมในตัว | ||||||||||||||||||||||||
| ฮีตเตอร์ไฟฟ้าความร้อนความเร็วสูงชนิดครีบสแตนเลสรูปตัวยูใช้สำหรับทำความร้อน | |||||||||||||||||||||||||
| ระบบอิสระอย่างสมบูรณ์ไม่ส่งผลกระทบต่อวงจรควบคุม | |||||||||||||||||||||||||
|
ระบบความชื้น |
วิธีเพิ่มความชื้น: 1. วิธีการทำความชื้นหม้อต้มแบบถอดภายนอกหรือทำความชื้นถังเก็บน้ำในตัว 2. เครื่องทำความชื้นหุ้มเกราะสแตนเลส 3. โหมดควบคุมความชื้น: การปรับความกว้างพัลส์ระยะเวลาเท่ากันแบบไม่สัมผัส, SSR (โซลิดสเตตรีเลย์) 4. อุปกรณ์ควบคุมระดับน้ำ, เครื่องเพิ่มความชื้น, อุปกรณ์ป้องกันการเผาไหม้แบบแห้ง, อุปกรณ์รวบรวมตะกอน, หน้าต่างสังเกตระดับของเหลว 5. กำลังความชื้น: 6KW เครื่องทำให้ชื้น: 1. เครื่องจ่ายน้ำอัตโนมัติ หรือ เครื่องเติมน้ำไฟฟ้าอัตโนมัติแบบปุ่มกด 2. เมมเบรน RO + ไส้กรองน้ำประปาแบบถ่านกัมมันต์ถอดทำความสะอาดได้ 3. สวิตช์ระดับของเหลวอิเล็กทรอนิกส์ระดับน้ำอุณหภูมิสูงและต่ำเพื่อป้องกันการทำงานผิดพลาด 4. การขาดแคลนน้ำและการทำความร้อนที่ว่างเปล่าและการป้องกันอุณหภูมิเกิน + การป้องกันระดับน้ำต่ำพิเศษ + การป้องกันการจ่ายน้ำเกินเวลาเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของอุปกรณ์ |
||||||||||||||||||||||||
|
ระบบทำความเย็น |
วิธีทำความเย็น: ระบายความร้อนด้วยอากาศ | ||||||||||||||||||||||||
| คอมเพรสเซอร์ทำความเย็น: คอมเพรสเซอร์ Tecumseh ของฝรั่งเศสพร้อมสารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม | |||||||||||||||||||||||||
| ท่อทองแดงทำความเย็น: ท่อทองแดงทำความเย็นแบบเกลียว K-TYPE | |||||||||||||||||||||||||
| คอนเดนเซอร์: คอนเดนเซอร์ระบายความร้อนด้วยอากาศชนิดครีบรูปคลื่น | |||||||||||||||||||||||||
| เครื่องระเหย: FIN แบบลาดเอียง—เครื่องระเหยแบบ TUBE | |||||||||||||||||||||||||
| องค์ประกอบการแช่แข็ง: โซลินอยด์วาล์วนำเข้าดั้งเดิม, ตัวกรองการทำให้แห้ง, ฯลฯ | |||||||||||||||||||||||||
| สารทำความเย็น: R448a & R 508b | |||||||||||||||||||||||||
|
คุณสมบัติ |
ท่อของระบบทั้งหมดต้องผ่านการทดสอบการตรวจจับการรั่วไหล 22 กก | ||||||||||||||||||||||||
| ระบบทำความร้อนและความเย็นเป็นอิสระจากกันโดยสิ้นเชิง | |||||||||||||||||||||||||
| ด้วยคุณสมบัติทางเทคนิคระดับมืออาชีพของบริษัท จึงสามารถป้องกันไม่ให้อุณหภูมิสูงและกระแสลมแรงดันสูงย้อนกลับมาที่เครื่องทำความเย็นและทำให้ระบบเสียหายได้ | |||||||||||||||||||||||||
| โปรแกรมการทำงานของระบบทำความเย็นทั้งหมดควบคุมโดยไมโครคอมพิวเตอร์คอนโทรลเลอร์อย่างสมบูรณ์ | |||||||||||||||||||||||||
|
ระบบควบคุมไฟฟ้า |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
ระบบระเบียบ |
|||||||||||||||||||||||||
|
วิธีการควบคุม |
การระบายอากาศแบบบังคับ, วิธีการควบคุมอุณหภูมิสมดุลระบบควบคุมจะควบคุมเอาต์พุตของเครื่องทำความร้อนผ่านเอาต์พุตการคำนวณอัตโนมัติ PID ตามจุดอุณหภูมิที่ระบบกำหนด และในที่สุดก็ถึงสมดุลไดนามิก |
||||||||||||||||||||||||
|
อุปกรณ์หมุนเวียน |
ห้องปรับอากาศในตัว ท่ออากาศหมุนเวียน และพัดลมไหลตามแกนยาวสามารถปรับปรุงการไหลของอากาศและความสามารถในการทำความร้อนโดยการปรับปรุงการไหลของอากาศ และปรับปรุงความสม่ำเสมอของอุณหภูมิของห้องทดสอบอย่างมาก | ||||||||||||||||||||||||
|
ระบบควบคุมโปรแกรม |
|||||||||||||||||||||||||
|
ผู้ควบคุม |
คอนโทรลเลอร์ที่ตั้งโปรแกรมได้แบบสัมผัส LCD อัจฉริยะขนาด 7 นิ้ว | ||||||||||||||||||||||||
|
หน้าจอความละเอียดสูงแบบสัมผัส |
การตั้งค่าเงื่อนไขคงที่ เงื่อนไขโปรแกรม และการตั้งค่าชื่อการทดสอบการบ่ม หมายเลขซีเรียล ฯลฯ โดยพลการ | ||||||||||||||||||||||||
|
สามารถกำหนดช่วงเวลาได้ |
0—999H59นาที | ||||||||||||||||||||||||
|
โหมดตั้งโปรแกรมได้ |
ในเวลาเดียวกันสามารถตั้งค่า 120 กลุ่มของโปรแกรมที่มีเงื่อนไขต่างกันได้ในกลุ่มของโปรแกรมใด ๆ สามารถแบ่งออกเป็น 1,200 ส่วน และส่วนหนึ่งของจำนวนของส่วนสามารถสกัดกั้นโดยพลการเพื่อดำเนินการรอบหรือเพื่อดำเนินการรอบการทำงานของส่วนหรือกลุ่มใด ๆ | ||||||||||||||||||||||||
|
ความปลอดภัย |
มีอุปกรณ์หน่วยความจำขณะปิดเครื่อง ซึ่งสามารถเรียกใช้โปรแกรมที่เหลือต่อไปได้เมื่อไฟฟ้ากลับมาทำงานอีกครั้ง และสามารถใช้เป็นการนัดหมายเครื่องเพื่อดำเนินการเริ่มต้นระบบและเวลาการทำงานของเครื่อง | ||||||||||||||||||||||||
|
ควบคุม |
อุณหภูมิที่เพิ่มขึ้นและลดลงสามารถใช้สำหรับการควบคุมความลาดชัน การควบคุมทางโค้ง และมีฟังก์ชันของจุดอ้างอิงอุณหภูมิและความชื้นที่แก้ไขด้วยตนเองมีฟังก์ชันการคำนวณอัตโนมัติแบบ PID ซึ่งช่วยลดความสะดวกที่เกิดจากการตั้งค่าด้วยตนเอง | ||||||||||||||||||||||||
|
ฟังก์ชั่นการสื่อสาร |
มีอินเตอร์เฟสดิสก์ U, อินเตอร์เฟส RS-232, ล็อคฮาร์ดแวร์ที่ทำงานผิดพลาด (LOCK), ซอฟต์แวร์สื่อสารคอมพิวเตอร์ | ||||||||||||||||||||||||
|
การตั้งค่า |
การตั้งค่าและเงื่อนไขทั้งหมดจะถูกล็อคโดยอัตโนมัติโดยไมโครคอมพิวเตอร์ | ||||||||||||||||||||||||
|
เตือน |
หากเกิดข้อผิดพลาดระหว่างการตั้งค่าหรือการทำงาน จะมีสัญญาณเตือน | ||||||||||||||||||||||||
|
เอาต์พุต |
ตัวควบคุมมีเอาต์พุตพอร์ตสัญญาณบันทึก ซึ่งสามารถเชื่อมต่อกับเครื่องบันทึกอุณหภูมิและความชื้น และสามารถส่งออกเส้นโค้งการบันทึกได้ | ||||||||||||||||||||||||
|
อินเตอร์เฟซ |
มาพร้อมกับอินเตอร์เฟสการสื่อสารมาตรฐาน RS-232 ระยะการส่งสัญญาณที่ไกล สามารถเชื่อมต่อกับพีซีเพื่อควบคุมและบันทึก | ||||||||||||||||||||||||
|
อุปกรณ์ป้องกันความปลอดภัย |
|||||||||||||||||||||||||
|
ระบบทำความเย็น |
1. การป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์ 2. การป้องกันกระแสเกินของคอมเพรสเซอร์ 3. การป้องกันแรงดันสูงและต่ำของคอมเพรสเซอร์ 4. การป้องกันแรงดันน้ำมันคอมเพรสเซอร์ (อุปกรณ์เสริมสำหรับคอมเพรสเซอร์แบบกึ่งสุญญากาศขนาดใหญ่) 5. การป้องกันอุณหภูมิเกินสำหรับอุณหภูมิการจ่ายของเหลว 6. การป้องกันการบรรเทาแรงดันสูงพิเศษ 7. ระบายความร้อนด้วยอากาศ: พัดลมระบายความร้อนป้องกันความร้อนสูงเกินไป |
||||||||||||||||||||||||
|
ห้องทดสอบ |
1. ปรับได้เหนือการป้องกันอุณหภูมิ
|
||||||||||||||||||||||||
|
การป้องกันอื่นๆ |
1. ลำดับเฟสกำลังทั้งหมดและการป้องกันการสูญเสียเฟส (ใช้ได้กับแหล่งจ่ายไฟสามเฟส) 2.ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร 3. การป้องกันสัญญาณเตือนความล้มเหลวของระบบทำความเย็นที่เกิดจากการเปิดกล่องหลายช่อง |
||||||||||||||||||||||||
|
เงื่อนไขการใช้งาน |
เงื่อนไขต่อไปนี้รับประกันโดยผู้ใช้ | ||||||||||||||||||||||||
|
สถานที่ติดตั้ง |
1. พื้นเรียบเสมอกันและระบายอากาศได้ดี
A: ≥40ซม. B: ≥150ซม. C: ≥100ซม. D: ≥60ซม. E: ≥40com |
||||||||||||||||||||||||
|
สภาพแวดล้อม |
1. อุณหภูมิ: 5 ℃ ～ 35 ℃ 2. ความชื้นสัมพัทธ์: ≤85% 3. ความกดอากาศ: 86kPa ～ 106kPa |
||||||||||||||||||||||||
| เงื่อนไขการจ่ายไฟ | ข้อกำหนดของแหล่งจ่ายไฟ: 1. มาพร้อมกับ 20KVA AC Frequency Power เพื่อให้ห้องทดสอบทำงานภายใต้อินพุต 208V ถึง 230V, เฟส: 3 เฟส, ความถี่: 60Hz 4. ความต้านทานกราวด์ของดินป้องกันน้อยกว่า4Ω 5. ผู้ใช้จำเป็นต้องกำหนดค่าอุปกรณ์ด้วยสวิตช์ลมหรือสวิตช์ไฟที่มีความจุสอดคล้องกันที่ไซต์การติดตั้ง และสวิตช์นี้จะต้องใช้งานโดยอิสระจากอุปกรณ์ |
||||||||||||||||||||||||
| กระแสไฟสูงสุด การใช้พลังงานสูงสุด |
Imax≤32A Pmax≤15KW |
||||||||||||||||||||||||
| คนอื่น | การเปิดประตูห้องทดสอบระหว่างการทดสอบจะทำให้อุณหภูมิและความชื้นในห้องแปรปรวนหากเปิดประตูหลายครั้งหรือเปิดทิ้งไว้เป็นเวลานาน หรือตัวอย่างทดสอบปล่อยความชื้นออกมาในระหว่างการทดสอบ ระบบแลกเปลี่ยนความร้อนของระบบทำความเย็นอาจหยุดทำงานและไม่ทำงาน | ||||||||||||||||||||||||
ภาพรวมอุปกรณ์
ห้องทดสอบนี้จำลองสภาพแวดล้อมที่เปลี่ยนแปลงได้ของอุณหภูมิและความชื้นสำหรับผลิตภัณฑ์หรือวัสดุมีการใช้กันอย่างแพร่หลายในการทดสอบความสามารถในการปรับตัวของไฟฟ้า อิเล็กทรอนิกส์ เครื่องมือ และมาตรวัด และชิ้นส่วนผลิตภัณฑ์อื่นๆ ภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำและชื้นในระหว่างการเก็บรักษา การขนส่ง และการใช้งาน เพื่อกำหนดความสามารถในการปรับอุณหภูมิของผลิตภัณฑ์หรือวัสดุข้างต้นให้สูงและต่ำ อุณหภูมิและสภาพแวดล้อมที่ชื้น โดยเฉพาะอย่างยิ่งสำหรับการเปลี่ยนแปลงการนำไฟฟ้าของผลิตภัณฑ์ในด้านประสิทธิภาพและคุณสมบัติเชิงกล
