รถซันรูฟ Rain Spray ห้องทดสอบ EV อุปกรณ์ทดสอบรถยนต์ไฟฟ้า

ห้องทดสอบสเปรย์กันฝนหลังคารถยนต์อุปกรณ์ทดสอบชิ้นส่วนยานยนต์ไฟฟ้า

พารามิเตอร์ทางเทคนิค

1. แหล่งจ่ายไฟทำงาน: AC 380V, 50Hz หรือตรงกับข้อกำหนดแหล่งจ่ายไฟภายในเครื่องของลูกค้า

2. พื้นที่ทดสอบ: 4500 มม. * 3000 มม. * 2200 มม. (กว้าง * ลึก * สูง)

3. ขนาดภายนอก: 5000 มม. * 4000 มม. * 3300 มม. (กว้าง * ลึก * สูง) (ห้องกันน้ำกระจกนิรภัย)

4. มาตรฐานที่ใช้: GB/T30037-2013, มาตรฐาน Chery, มาตรฐาน Volkswagen, มาตรฐาน Mitsubishi, มาตรฐาน Geely และข้อกำหนดการทดสอบกันน้ำของซันรูฟอื่นๆ

5. ขนาดของฟิกซ์เจอร์ยึดแม่พิมพ์รถยนต์ซันรูฟ: ขนาดการจับยึดสูงสุดคือกว้าง 2500X4000 มม. จังหวะที่ปรับได้ของฟิกซ์เจอร์ยึดคือ 500 มม. และหัวจับได้รับการออกแบบให้มีข้อต่อที่เคลื่อนย้ายได้ ซึ่งไม่ขัดแย้งกับมุมเอียงของซันรูฟ

6. จังหวะที่ปรับได้ของกรอบยึดท่อสเปรย์: 1-500 มม. (จังหวะที่ปรับได้ขึ้นและลง), จังหวะที่ปรับได้ด้านหน้าและด้านหลังคือ 1-500 มม.

7. ความเข้มของฝน: ปรับได้ 30 มม. / นาที - 50 มม. / นาทีหรือปรับได้ 30-50L / M2 / นาที

8. เวลาฝนตก: สามารถตั้งค่าได้ 1-9999M;ตัวควบคุมสามารถปรับได้ภายใน 1 นาทีถึง 24 ชั่วโมง

9. ระบบควบคุม: หน้าจอสัมผัสขนาด 10 นิ้ว + Siemens PLC โปรแกรมนี้ออกแบบโดย Sinuo อย่างอิสระ

การแนะนำคุณสมบัติโครงสร้าง

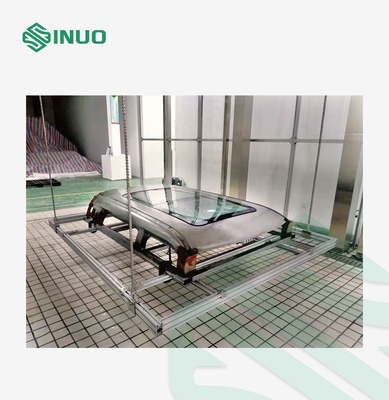

กลไกมุมยึดซันรูฟ

ผ่านการควบคุมโปรแกรมหน้าจอสัมผัส สามารถรับรู้สถานะมุมเก้าแบบ ระนาบ หน้า หลัง ซ้าย ขวา หน้าซ้าย หน้าขวา หลังซ้าย หลังขวา

• ตั้งฉากกับพื้นผิวขนานของหัวฉีด และตั้งเวลาฉีดน้ำได้ 10 นาที ซึ่งสามารถตั้งค่าได้
• ซันรูฟเอียงไปข้างหน้า 0-20° (ตั้งค่าได้) และตั้งเวลาฉีดน้ำได้ 10 นาที
• ซันรูฟปรับเอียงไปด้านหลัง 0-20° (ตั้งค่าได้) และตั้งเวลาฉีดน้ำได้ 10 นาที
• ซันรูฟเอียงซ้าย 0-20° (ตั้งค่าได้) และตั้งเวลาฉีดน้ำได้ 10 นาที
• ซันรูฟเอียงขวา 0-20° (ตั้งค่าได้) และตั้งเวลาฉีดน้ำได้ 10 นาที
• ซันรูฟด้านหน้าเอียงซ้าย 0-20° (สามารถตั้งได้) และตั้งเวลาฉีดน้ำได้ 10 นาที
• ซันรูฟด้านหลังเอียงซ้าย 0-20° (ตั้งค่าได้) และตั้งเวลาฉีดน้ำได้ 10 นาที
• ซันรูฟด้านหลังเอียง 0-20° (สามารถตั้งค่าได้) และตั้งเวลาฉีดน้ำได้ 10 นาที
• ซันรูฟเอียงด้านหน้าขวา 0-20° (ตั้งค่าได้) และตั้งเวลาฉีดน้ำได้ 10 นาที

สำหรับสิ่งเหล่านี้เก้ามุมเอียงตามมาตรฐานการทดสอบทั่วไป การทดสอบฝนมุมขนานมีค่ามากกว่า 3H และมุมที่เหลือมักจะฉีดพ่นเป็นเวลา 10 นาที และแต่ละสถานะจะทำซ้ำ 5 ครั้งสามารถกำหนดได้ด้วยโปรแกรม (เวลาการพ่นน้ำของแต่ละสถานะและจำนวนรอบการพ่นน้ำในแต่ละสถานะ)บนหน้าจอสัมผัส โปรแกรมทดสอบของแต่ละองค์กรสามารถแก้ไขและบันทึกได้ เพื่อให้สามารถเรียกใช้การทดสอบในครั้งต่อไปได้

หลักการโครงสร้างการดำเนินการ

หลักการของโครงสร้างมุมเอียงซันรูฟคือการควบคุมการเคลื่อนที่ขึ้นและลงของบอลสกรูสี่ตัวอย่างอิสระหรือเชื่อมโยงสกรูหลายตัวผ่านมอเตอร์เซอร์โวเดลต้าสี่ตัวเพื่อสร้างมุมเอียงต่างๆเส้นผ่านศูนย์กลางของบอลสกรูทั้งสี่ตัวคือ 50 มม. เพื่อให้แน่ใจว่าสามารถรับน้ำหนักได้เพียงพอ และบอลสกรูถูกนำมาใช้เพื่อรับรองความถูกต้องของมุมเอียงของซันรูฟ

รางเลื่อนเชื่อมต่อใต้บอลสกรูสร้างการเคลื่อนที่ขึ้นและลงในแนวตรง และสกรูจะหมุนรางนำทางเพื่อเคลื่อนที่เป็นเส้นตรงเซอร์โวมอเตอร์สี่ตัวติดตั้งอยู่เหนือแผ่นสเปรย์น้ำ การออกแบบนี้สามารถป้องกันมอเตอร์จากละอองน้ำฝน ทำให้มอเตอร์มีอายุการใช้งานที่ยาวนานขึ้น

หลักการยกและการทำงานของชั้นวางสเปรย์ด้านหน้าและด้านหลัง

บอลสกรูสแตนเลส 304 สี่ตัวติดตั้งที่มุมทั้งสี่ของโครงยึดท่อสเปรย์ จากนั้นจึงติดตั้งตัวลดแกนนำเพื่อให้รับรู้การขึ้นและลง

เดอะวัตถุประสงค์คือการปรับระยะสเปรย์ระหว่างหัวสเปรย์และสกายไลท์เพื่อให้แน่ใจว่าระยะห่าง 500 มม. หรือมากกว่านั้นเดอะหลักการของการทำงานด้านหน้าและด้านหลังยังใช้บอลสกรูและมอเตอร์ในการควบคุมโครงสร้างการเคลื่อนที่เชิงเส้น

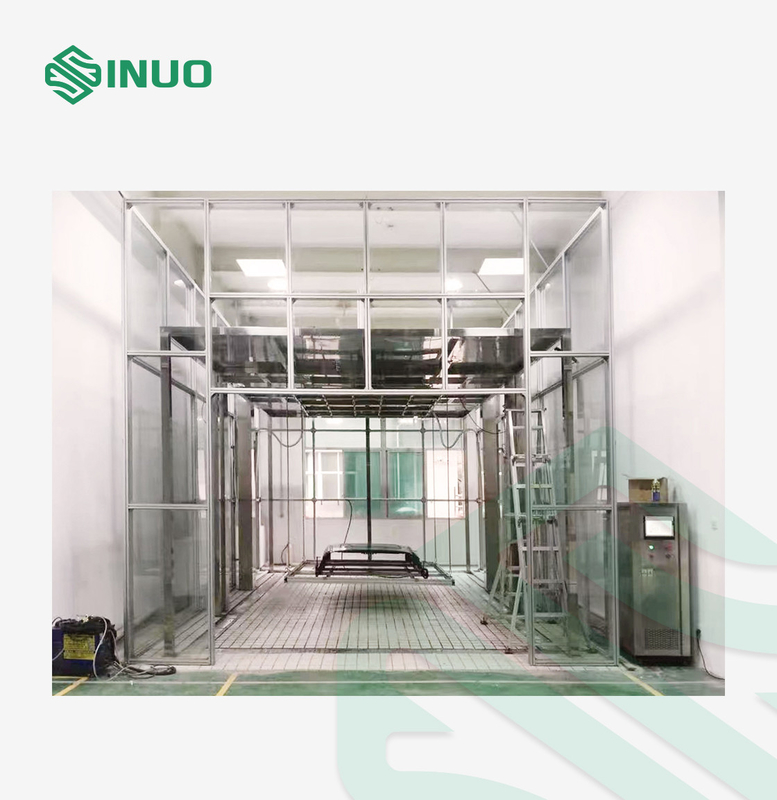

โครงสร้างห้องพ่น

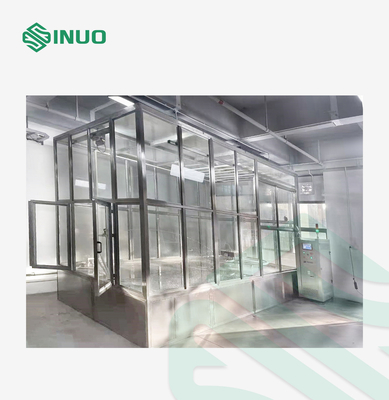

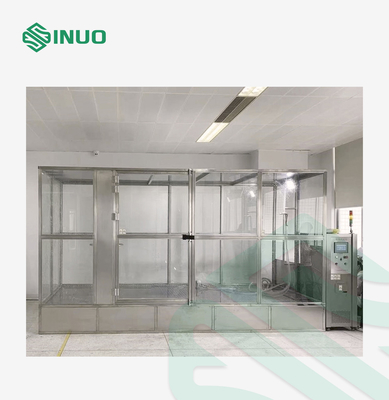

ติดตั้งโครงสร้างวงกบด้านนอกของห้องอาบน้ำด้วยอลูมิเนียมอัลลอยด์หนา 80X40 มม. 5 มมและกระจกนิรภัยหนา 10 มม. และประตูเป็นบานเลื่อนคู่เปิด-ปิดด้วยกระจกนิรภัยอลูมิเนียมอัลลอยด์ทั้งสองด้าน

ระบบระบายน้ำใต้ดิน และงานโยธา (ผู้ซื้อเป็นผู้จัดหา)

ครอบคลุมพื้นที่ประมาณ 4X5 เมตร และสูงประมาณ 5 เมตร เรือนกระจกตกแต่งบนพื้นฐานนี้ต้องปูพื้นด้วยกระเบื้องกันลื่น และมีคอนกรีตหนาอย่างน้อย 200 มม. ใต้ดิน ซึ่งใช้ในการยึดโครงสเปรย์ด้วยสกรูขยาย

เดอะคูระบายน้ำใต้ดินเป็น200 มมกว้างและลึก 100 มม.ขอบอ่างห่างจากผนังกระจกประมาณ 200 มม.ผิวอ่างทำจากสแตนเลส 19X19MM 304ตารางผ่านเพื่อทำกล่องเล็ก ๆ แล้ววางไว้เหนืออ่างล้างจานกับพื้นในการตกแต่งอ่างล้างจานจำเป็นต้องออกแบบให้เอียงประมาณ 5 องศา เพื่อให้น้ำระบายออกไปยังช่องจ่ายน้ำได้ และไม่มีน้ำสะสมในอ่างข้อกำหนดสำหรับการตกแต่งกระเบื้องปูพื้นเหมือนกันและไม่ควรสร้างน้ำนิ่ง

ระบบกรองสระว่ายน้ำและระบบกรองถุง

ระบบการกรองของสระว่ายน้ำใช้วิธีการกรองแบบสองขั้ว ขั้นตอนแรกคือสระน้ำเสีย และขั้นตอนที่สองคือสระน้ำสะอาดความลึกของสระบำบัดน้ำเสียคือ 1,500 มม. และความลึกของสระน้ำใสคือ 1,000 มม.

เดอะวัตถุประสงค์ของการออกแบบนี้คือเพื่อสะสมสารมลพิษและกากตะกอนในสระน้ำ.พื้นที่สระเสียขนาด 1X1 เมตร ลึก 1.5 เมตร ตั้งอยู่ด้านหลังด้านขวาของเรนชาวเวอร์สระน้ำสะอาดขนาด 1X1 เมตร ลึก 1 เมตร ตั้งอยู่ด้านหน้าด้านขวาของห้องอาบน้ำฝักบัวเรนชาวเวอร์

เพื่อที่จะลดความน่าจะเป็นของการอุดตันของหัวฉีดมีการเพิ่มถุงกรองปริมาณน้ำออกจากถังสแตนเลสคือ 100 ตันต่อชั่วโมง และความคืบหน้าในการกรองคือ 100UMอุปกรณ์กรองหลายระดับเป็นเพียงเพื่อให้แน่ใจว่าการฉีดพ่นไม่ถูกปิดกั้น ไม่ส่งผลกระทบต่อเวลาทดสอบ และปรับปรุงประสิทธิภาพการทดสอบ

มุมฉีดน้ำ

a) มุมฉีดน้ำ: ขนานกับตัวอย่าง (ระยะทาง 500 มม.)

b) มุมของคอลัมน์น้ำของหัวฉีด: 35°～40°มุมกรวย

c) ชั้นวางสเปรย์น้ำ: ระนาบมุมปรับได้เก้าระดับ (0-20 องศา), หน้า, หลัง, ซ้าย, ขวา, หน้าขวา, หน้าซ้าย, หลังขวา, หลังซ้าย

ง) ขนาดโครงพ่นน้ำ : 1.8X1.2 เมตร สูง 120MM

จ) พื้นที่ฉีดน้ำ 2.2X 1.7 เมตร

สามหัวฉีด (ฝนเบา, ฝนปานกลาง, ฝนตกหนัก)

ก) ระยะห่างระหว่างหัวฉีดฝนและอุปกรณ์สามารถปรับได้โดยการเคลื่อนย้าย

b) ช่วงการปรับมุมของหัวฉีด: 0～30°

c) เส้นผ่านศูนย์กลางหัวฉีดสามแบบ: ฝนเล็กน้อย Φ2.5 มม. หมอก, ฝนปานกลาง: รูตรง ¢ 1 มม., ฝนตกหนัก รูตรง 2 มม.ระยะหัวฉีดน้ำฝนเล็กน้อย 400X400MM ระยะหัวฉีดฝนปานกลางและฝนตกหนัก: 100X100MM

ง) แรงดันฉีด: ≥80-150kPa

จ) ระดับเสียง: ≤80dB

ระบบควบคุม

รายละเอียด
