| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1001-11M |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

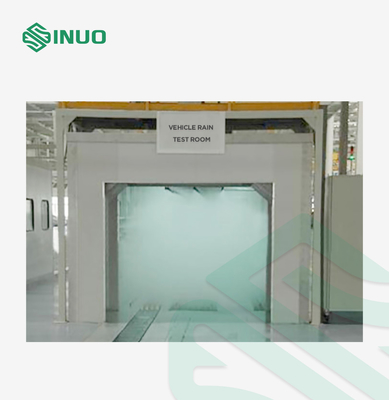

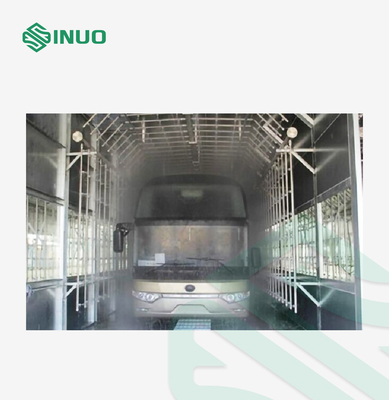

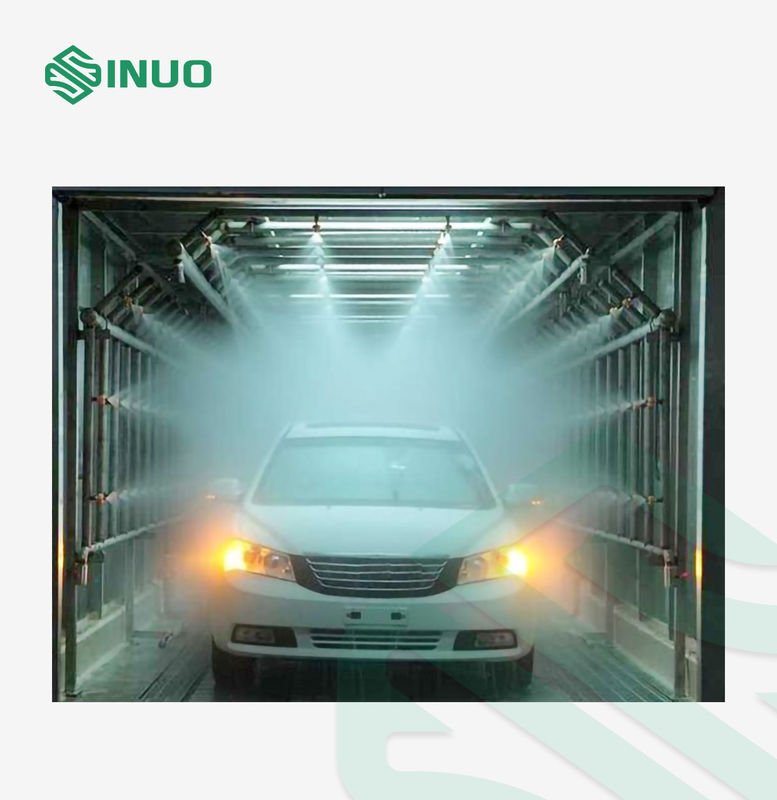

อุปกรณ์ทดสอบรถยนต์ไฟฟ้า ห้องทดสอบประสิทธิภาพการกันฝนของรถยนต์
ภาพรวมอุปกรณ์
ระบบทดสอบนี้ใช้เพื่อประเมินว่าปลอก/ซีลของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์สามารถรับประกันประสิทธิภาพการทำงานที่ดีและสถานะทางเทคนิคของอุปกรณ์และส่วนประกอบหลังจากหรือระหว่างการทดสอบฝนตกหรือไม่ในขณะเดียวกัน ผลิตภัณฑ์อาจได้รับผลกระทบจากการแช่ในน้ำระหว่างการขนส่งหรือการใช้งาน ระบบทดสอบนี้เป็นพื้นฐานอ้างอิงสำหรับมาตรฐานทางเทคนิคของผลิตภัณฑ์
ใช้เพื่อตรวจสอบการติดตั้งหน้าต่างและหลังคาซันรูฟ ยานพาหนะทางทหาร รถยนต์ ยานพาหนะเพื่อการเกษตร ว่าหลังคาและด้านข้างสามารถทนต่อละอองฝนได้หรือไม่ ประสิทธิภาพการซีลเชื่อถือได้หรือไม่ และวิธีการติดตั้งถูกต้องหรือไม่
เหมาะสำหรับการทดสอบประสิทธิภาพการกันน้ำและการซีลของยานยนต์ภายนอกอาคารผ่านระบบการทดสอบฝนตก เงื่อนไขของห้องทดสอบฝนจะคล้ายกับสภาพธรรมชาติภายนอก เพื่อยืนยันสถานะการกันน้ำของยานพาหนะ และเพื่อปรับปรุงโครงสร้างของชิ้นส่วนที่อาจรั่วไหล
พารามิเตอร์ทางเทคนิค
| ความเข้มของฝน | ด้านหน้ารถ (12±1) มม./นาที;ด้านข้างรถ ด้านหลัง และด้านบน (8±1) มม./นาที |
| ความดันฉีด | 150kPa ± 10kPa |
| เวลาฝนตก | 15 นาทีขึ้นไป สามารถตั้งค่าได้ |
| ฝนตั้งเวลาล่วงหน้า | 1 ~ 9999H59M59S สามารถตั้งค่าได้ |
| ระดับความดัน | มีการติดตั้งมาตรวัดความดันที่ทางออกของท่อสาขาของปั๊ม และวาล์วควบคุมความดัน |
| โฟลว์มิเตอร์ | ติดตั้งเครื่องวัดอัตราการไหลที่ทางออกของท่อสาขาจากปั๊มน้ำ |
| ขนาดรถสูงสุด | 10x3.5x3.5m (LxWxH) สามารถปรับแต่งได้ |
| ขนาดกรอบด้านในของห้องทดสอบฝน | 11.4x4.9x4.5m (LxWxH) สามารถปรับแต่งได้ |
| มิติภายนอกของกรอบห้องทดสอบฝน | ประมาณ 11.6x5.3x4.9 ม. (ยxกxส) |

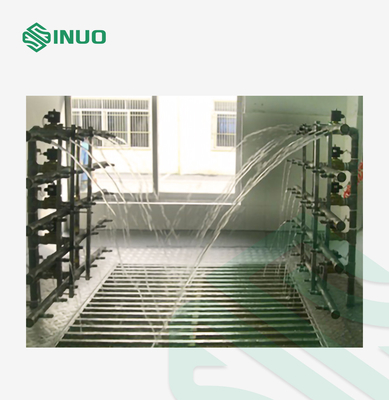

การแนะนำระบบสปริงเกลอร์
| ระบบสปริงเกอร์ | อุปกรณ์ฝนส่วนใหญ่ประกอบด้วย: ปั๊มน้ำ วาล์วควบคุมแรงดัน มาตรวัดแรงดันน้ำ ท่อหลัก สปริงเกลอร์ (ระยะห่างระหว่างซ้ายและขวา ขึ้นและลงคือ 400 มม. และด้านล่างของพื้นผิวสเปรย์ด้านข้างอยู่ห่างจากพื้น 400 มม.) |
| ท่อส่ง |
1. ท่อหลัก: ท่อสเปรย์ทั้งหมดทำจากท่อสแตนเลส 304 #เส้นผ่านศูนย์กลางภายในของท่อดูดของปั๊มน้ำคือ 150 มม. ด้านบนของท่อหลักจ่ายน้ำของปั๊มน้ำคือ 100 มม. และเส้นผ่านศูนย์กลางท่อหลักของการจ่ายน้ำทั้งสองด้านจากทางออกของปั๊มถึงด้านล่างของมาตรวัดการไหลคือ เส้นผ่านศูนย์กลางภายใน 100 มม.
2. ท่อย่อย: ท่อสแตนเลส 304 # ใช้เป็นสาขาสเปรย์เส้นผ่านศูนย์กลางท่อ 32 มม. |
| หัวฉีด |
1. หัวฉีดใช้หัวฉีดวัสดุ PPสถานะการพ่นเป็นรูปทรงกรวยทึบ มุมการพ่นน้ำคือ 60° หัวฉีดด้านบนอยู่ในแนวตั้งกับระนาบแนวนอน และการออกแบบหัวฉีดเป็นไปตามมาตรฐานแห่งชาติหัวฉีดอยู่ในแถวสี่เหลี่ยมและไม่มีพื้นที่ว่างในบริเวณสเปรย์หัวฉีดสามารถปรับได้อย่างเหมาะสมตามองศาการพ่นตามพื้นฐานการออกแบบ หัวฉีดน้ำสี่ด้านถูกจัดวางในห้องอาบน้ำ และระยะห่างระหว่างแนวนอนและแนวตั้งของหัวฉีดคือ 400 มม.
2. ระยะห่างระหว่างหัวฉีดกับพื้นผิวด้านนอกของรถ: 0.7±0.2m
3. แกนของหัวฉีดด้านบนตั้งฉากกับระนาบแนวนอน และแกนของหัวฉีดด้านข้างตั้งฉากกับระนาบสมมาตรตามยาวของรถ
4. หัวฉีดและที่นั่งลูกมีการเชื่อมต่อแบบเกลียว และเครื่องลูกที่นั่งติดอยู่บนท่อน้ำ ซึ่งสะดวกสำหรับการเปลี่ยนและทำความสะอาดสิ่งเจือปนที่ถูกบล็อก |
| ข้อมูลจำเพาะของหัวฉีด |
1. สถานะสเปรย์ของหัวฉีดเป็นคอลัมน์น้ำทรงกรวยทึบ และรูรับแสงของหัวฉีดคือ 2.5 มม. - 3 มม.
2. วัสดุ: วัสดุ PP
3. รุ่น: ชนิดลูกปรับได้
4. มุมขยายหัวฉีด: 60±5° |
| ช่วงการปรับทิศทางการพ่น (ตำแหน่งหัวฉีด) |
1. ด้านหน้าและด้านหลัง: หัวฉีดขนานกับตัวรถ
2. ซ้ายและขวา: หัวฉีดจะฉีดขนานไปกับตัวรถ
3. ขึ้น (เพดาน): หัวฉีดจะฉีดขนานไปกับตัวรถ |
| ระบบหมุนเวียนน้ำ |
1. โปรดเตรียมถังตกตะกอนและถังกรองล่วงหน้า
2. โปรดเตรียมท่อน้ำและท่อส่งล่วงหน้า
3.ขนาดถังตกตะกอน L2000xW2000xD2000mm (ขนาดสระออกแบบตามขนาดของรถ)
4.ขนาดถังกรอง L2000xW2000x1500mm (ถังกรองต้องมีตะแกรงกรอง)
5.ขนาดสระน้ำใส L2000xW2000xD1200mm (พร้อมตัวกรอง)
6. หมายเหตุ: ขอแนะนำให้ผู้ใช้ทำการเคลือบกันน้ำให้เสร็จพร้อมกันเมื่อทำวิศวกรรมโยธา |
| แหล่งจ่ายไฟ | AC380V±10%, 50Hz, 3 เฟส 5 สาย และสวิตช์แอร์พร้อมอุปกรณ์ป้องกันไฟรั่ว |
| ใช้สภาพแวดล้อม | อุณหภูมิ: 5℃~45℃, ความชื้นสัมพัทธ์: ≤85%RH |
| ข้อสังเกต |
1. ผู้ซื้อมีหน้าที่รับผิดชอบฐานราก สระว่ายน้ำ การระบายน้ำ แหล่งจ่ายไฟ แหล่งน้ำ และสิ่งอำนวยความสะดวกอื่นๆ และซัพพลายเออร์ช่วยในการออกแบบ
2.ซัพพลายเออร์รับผิดชอบโครงสร้างองค์กร อุปกรณ์พ่นน้ำ ระบบหมุนเวียนน้ำ ระบบควบคุม ฯลฯ |
| ห้องควบคุม | ใช้ทำห้องแยกข้างห้องทดสอบฝนสำหรับตู้ควบคุมไฟฟ้า ปั๊มน้ำ มิเตอร์วัดอัตราการไหลและมาตรวัดแรงดันน้ำรวมห้องควบคุมต้องมีหน้าต่างกระจกขนาด H100xW2000mm |
คำถามและคำตอบ
ถาม: แล้วหัวฉีดล่ะ?
ตอบ: 1. หัวฉีดใช้หัวฉีดวัสดุ PPสถานะการพ่นเป็นรูปทรงกรวยทึบ มุมการพ่นน้ำคือ 60° หัวฉีดด้านบนอยู่ในแนวตั้งกับระนาบแนวนอน และการออกแบบหัวฉีดเป็นไปตามมาตรฐานแห่งชาติหัวฉีดอยู่ในแถวสี่เหลี่ยมและไม่มีพื้นที่ว่างในบริเวณสเปรย์หัวฉีดสามารถปรับได้อย่างเหมาะสมตามองศาการพ่นตามพื้นฐานการออกแบบ หัวฉีดน้ำสี่ด้านถูกจัดวางในห้องอาบน้ำ และระยะห่างระหว่างแนวนอนและแนวตั้งของหัวฉีดคือ 400 มม.
2. ระยะห่างระหว่างหัวฉีดกับพื้นผิวด้านนอกของรถ: 0.7±0.2m
3. แกนของหัวฉีดด้านบนตั้งฉากกับระนาบแนวนอน และแกนของหัวฉีดด้านข้างตั้งฉากกับระนาบสมมาตรตามยาวของรถ
4. หัวฉีดและที่นั่งลูกมีการเชื่อมต่อแบบเกลียว และเครื่องลูกที่นั่งติดอยู่บนท่อน้ำ ซึ่งสะดวกสำหรับการเปลี่ยนและทำความสะอาดสิ่งเจือปนที่ถูกบล็อก
