| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN661-EVESA |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |
โซลูชันการทดสอบ EMC สำหรับอุปกรณ์ทดสอบยานยนต์ไฟฟ้า ESA ของยานยนต์
การปฏิบัติตามมาตรฐานและข้อ
UN ECE R10 "ข้อกำหนดเครื่องแบบเกี่ยวกับการอนุมัติยานพาหนะที่เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า"
EN 55025/CISPR 25 "รถยนต์ เรือ และเครื่องยนต์สันดาปภายใน- ลักษณะการรบกวนทางวิทยุ- ข้อ จำกัด และวิธีการวัดเพื่อป้องกันเครื่องรับออนบอร์ด"
CISPR 12 "ยานพาหนะเรือและเครื่องยนต์สันดาปภายใน - ลักษณะการรบกวนทางวิทยุ - ข้อ จำกัด และวิธีการวัดเพื่อป้องกันเครื่องรับนอกบอร์ด"
ISO 11452 "ยานพาหนะทางถนน - วิธีทดสอบชิ้นส่วนสำหรับฝุ่นไฟฟ้าจากพลังงานแม่เหล็กไฟฟ้าแบบคลื่นความถี่แคบ"
ISO 10605 "ยานพาหนะทางถนน — วิธีทดสอบการรบกวนทางไฟฟ้าจากการปล่อยไฟฟ้าสถิต"
SAE J1113 "ขั้นตอนการวัดความเข้ากันได้ทางไฟฟ้าและขีดจำกัดสำหรับส่วนประกอบรถยนต์ (ยกเว้นเครื่องบิน) (60Hz ถึง 18GHz)"
EN 50498 "ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - มาตรฐานกลุ่มผลิตภัณฑ์สำหรับอุปกรณ์อิเล็กทรอนิกส์หลังการขายในรถยนต์"
EN301489-1: "มาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) สำหรับอุปกรณ์และบริการวิทยุ ส่วนที่ 1: ข้อกำหนดทางเทคนิคทั่วไป"
EN55032: " ความเข้ากันได้ทางแม่เหล็กไฟฟ้าของอุปกรณ์มัลติมีเดีย - ข้อกำหนดด้านการปล่อยมลพิษ"
IEC 61000-3-2: "ขีดจำกัดความเข้ากันได้ทางแม่เหล็กไฟฟ้าสำหรับการปล่อยกระแสฮาร์มอนิก (กระแสไฟเข้าของอุปกรณ์ ≤16A)"
IEC 61000-3-3: "ความเข้ากันได้ทางแม่เหล็กไฟฟ้าจำกัดการแปรผันของแรงดันไฟฟ้าที่ผลิตด้วยกระแสไฟฟ้าที่กำหนด ≤16A และการเข้าถึงอุปกรณ์แบบไม่มีเงื่อนไขในระบบจ่ายไฟสาธารณะแรงดันต่ำ ความผันผวนของแรงดันไฟฟ้า และขีดจำกัดการกะพริบ"
......
ภาพรวมของระบบ
ระบบการทดสอบทั้งหมดรวมถึงโครงการทดสอบ EMI และโครงการทดสอบ EMS แสดงดังต่อไปนี้:
| รายการทดสอบ | ทดสอบเนื้อหา | ไซต์ทดสอบ |
| การปล่อยนำไฟฟ้า | 150kHz-30MHz, QP / AV | ห้องป้องกัน |
| การปล่อยรังสี | 30MHz-6GHz, QP / AV | ห้องป้องกัน |
| การปล่อยกระแสฮาร์มอนิก | ตามมาตรฐาน IEC61000-3-2 | ห้องปฏิบัติการธรรมดา |
| ความผันผวนของแรงดันไฟฟ้าและการสั่นไหว | ตามมาตรฐาน IEC61000-3-3 | ห้องปฏิบัติการธรรมดา |
| รายการทดสอบ | ทดสอบเนื้อหา | ไซต์ทดสอบ |
| การทดสอบ ESD | ตามมาตรฐาน IEC61000-4-2 | ห้องปฏิบัติการธรรมดา |
| การทดสอบ EFT | ตามมาตรฐาน IEC61000-4-4 | ห้องปฏิบัติการธรรมดา |
| ดำเนินการสร้างภูมิคุ้มกัน RF | ตามมาตรฐาน IEC61000-4-6 | ห้องป้องกัน |
| การทดสอบภูมิคุ้มกันรังสี RF | ตามมาตรฐาน IEC61000-4-3 | ห้อง |
| การทดสอบภูมิต้านทานไฟกระชาก | ตามมาตรฐาน IEC61000-4-5 | ห้องปฏิบัติการธรรมดา |
| แรงดันไฟฟ้าตก การหยุดชะงักสั้น ๆ และภูมิคุ้มกันผันแปรของแรงดันไฟฟ้า | ตามมาตรฐาน IEC61000-4-11 | ห้องปฏิบัติการธรรมดา |
|
การทดสอบ ISO 7637 โครงการทดสอบยานยนต์อิเล็กทรอนิกส์ (สำหรับชิ้นส่วนยานยนต์) |
ตามมาตรฐาน ISO 7637 พัลส์ 1, 2a, 2b, 3a, 3b และ 4 |
ห้องปฏิบัติการธรรมดา |
ระบบประกอบด้วย SAC ห้องควบคุม และห้องเครื่องขยายเสียง:
| ไม่. | สิ่งของ | ข้อมูลจำเพาะ (ขนาดภายนอก) | จำนวน |

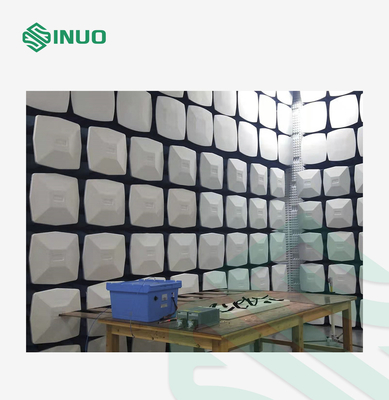

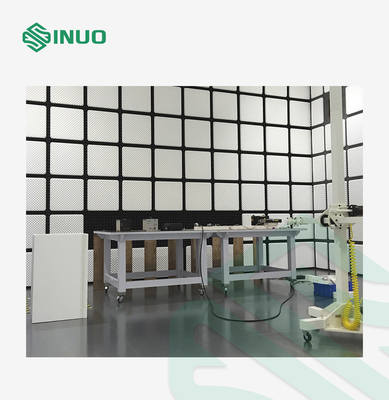

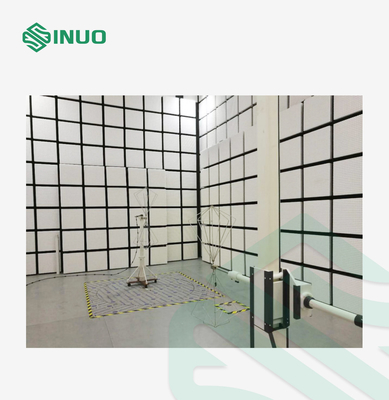

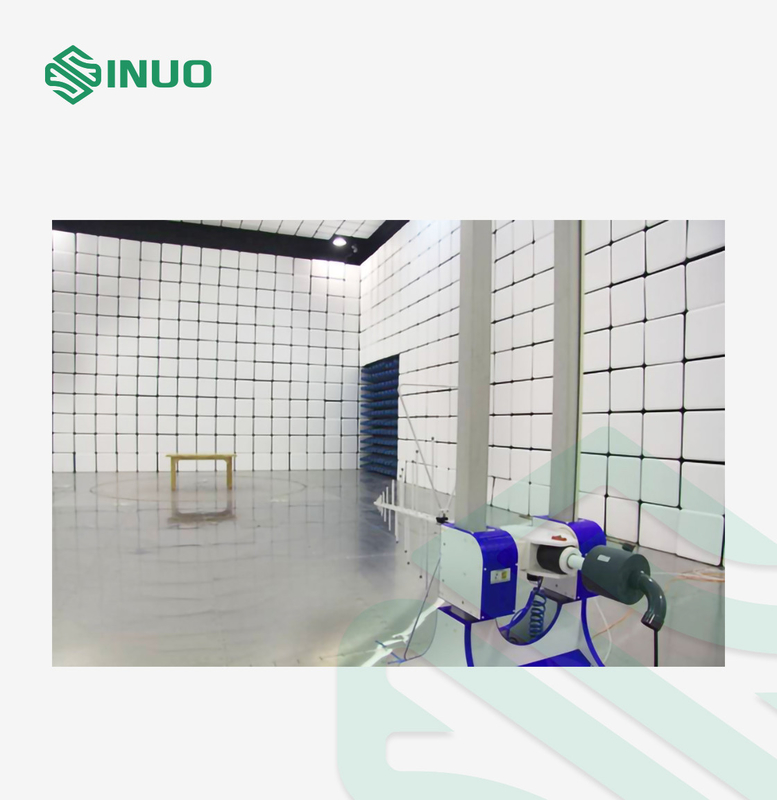

| 1 | ห้อง Anechoic |
9.2 × 6.2× 6.2 ม. (ยาว × กว้าง × สูง) (ปรับตามโครงสร้างอาคาร ต้นทุนจะต่างกัน) |
1 |
| 2 | ห้องควบคุม |
3.0 × 3.0 × 3.0m (ยาว × กว้าง × สูง) (ปรับตามโครงสร้างอาคาร ต้นทุนจะต่างกัน) |
1 |
| 3 | ห้องเครื่องขยายเสียง |
2.0 × 3.0 × 3.0m (ยาว × กว้าง × สูง) (ปรับตามโครงสร้างอาคาร ต้นทุนจะต่างกัน) |
1 |
