อุปกรณ์ทดสอบรถไฟฟ้า ห้องทดสอบฝุ่นขนาดใหญ่ สําหรับอะไหล่รถยนต์

ห้องฝุ่นขนาดใหญ่สําหรับรถไฟฟ้าอะไหล่

ภาพรวมระบบ

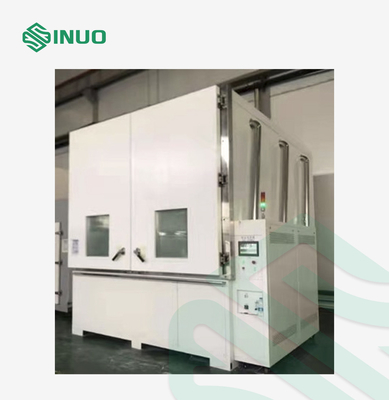

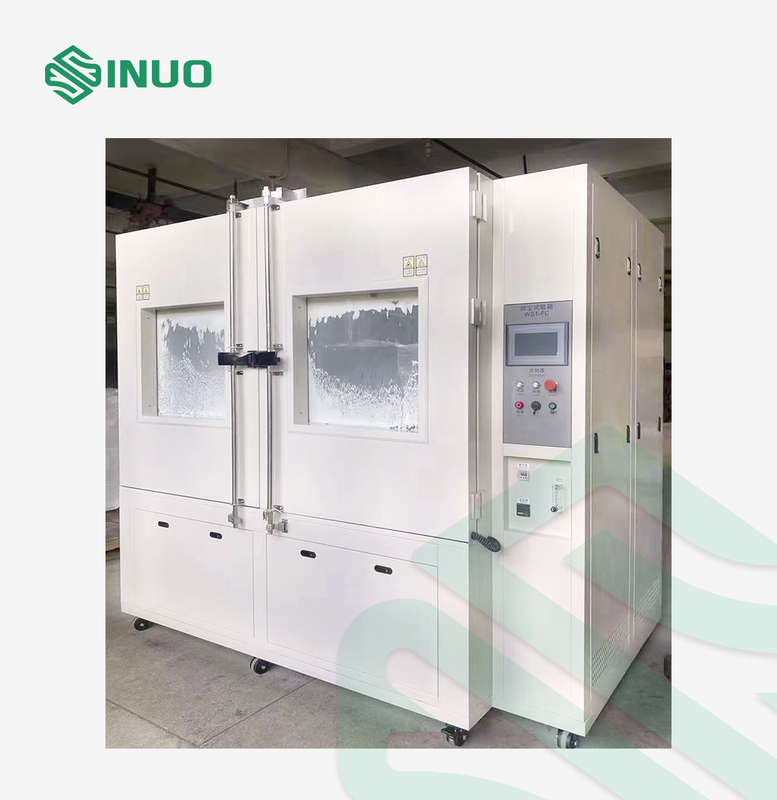

ห้องฝุ่นขนาดใหญ่เหมาะสําหรับการทดสอบความแข็งแรงในการต้านทานฝุ่นและทรายของชิ้นส่วนประปาและห้องพักของสินค้าไฟฟ้าและอิเล็กทรอนิกส์, รถยนต์และจักรยานยนต์อะไหล่และประปาอินเวอร์เตอร์ ESS เป็นต้น. เพื่อตรวจสอบการใช้งาน, การเก็บรักษา, การขนส่งผลงานของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, รถยนต์และจักรยานยนต์อะไหล่และผนึกภายใต้ทรายและฝุ่นสภาพแวดล้อม

อุปกรณ์การทดสอบใช้ระบบควบคุม PLC ที่ฉลาดและเป็นมนุษย์ ส่วนภายในของอุปกรณ์การทดสอบทําจากสแตนเลส SUS304 คุณภาพสูง ส่วนตัวห้องทําจากสแตนเลสและมันยังมีหน้าต่างการชมที่ใหญ่บนประตูการป้องกันความปลอดภัยดี

ห้องทดสอบทรายและฝุ่นถูกออกแบบและผลิตตาม IEC60529 รูปที่ 2 และต้องการโดยมาตรฐานหลายอย่าง เช่น IEC 61851, IEC 62196, IEC 62752 และอื่น ๆ

ปริมาตรเทคนิค

1โครงสร้างอุปกรณ์และเทคนิค:

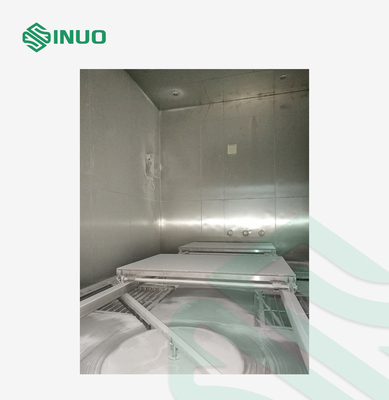

ขนาดห้องภายใน (มม.): 2500×4500×3500 (ความลึก × ความกว้าง × ความสูง)
ขนาดภายนอก (มิลลิเมตร): 3700 × 5200 × 4700 (ความลึก × ความกว้าง × ความสูง)

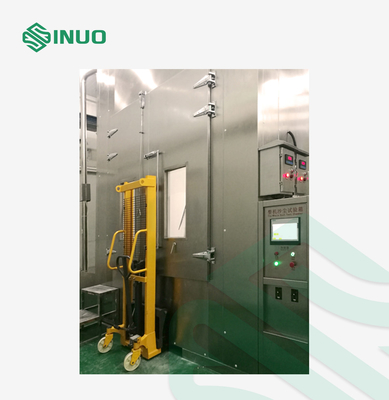

ประตู: 2800mm × 2000mm, ประตูเปิดคู่ (มีหน้าต่างการสังเกตทุกประตู) มีรถรางในการขนตัวอย่าง และสามารถทนตัวอย่าง 3 ตัน
ขนาดประตูเดียว (mm): 1000X2800

ระยะอุณหภูมิ: RT+10°C~60°C (ระบบทําความร้อนและปักฝุ่น)

ระยะความชื้น: ≤85%RH

ความเร็วการไหลของอากาศ: ไม่เกิน 2m/s

ความถี่ฝุ่น: 2-4kg/m3

รายละเอียดฝุ่น: การแห้งฝุ่นทัลคที่สามารถผ่านรูสี่เหลี่ยมด้วย 75um sieve และ 50um กว้างสาย

เวลาสั่นสะเทือนฝุ่น: 1S-999H ปรับได้

เวลาเป่าฝุ่น: 1S-999H ปรับได้

การลดความชื้นฝุ่น: การลดความชื้นด้วยการทําความร้อนด้วยไฟฟ้า

ความแตกต่างความดันของผลิตภัณฑ์การทดสอบ: A: 1.98KPa ต่ํากว่าความดันชั้นบรรยากาศ หรือ B: ไม่มีความแตกต่างความดัน

อุปกรณ์ที่มีระบบการปั๊มและแสดงระบบการวัดสําหรับการทดสอบ sub-barometric

รูปแบบการทํางาน: รูปแบบโปรแกรม รูปแบบค่าคง

ระบบควบคุม: จอสัมผัส LCD หน้าจอขนาดใหญ่

การบันทึกและพิมพ์ข้อมูล

ช่องหลุม: φ100 mm; พร้อมปุ่มปิด

ผนังห้อง: ใช้สแตนเลสกระจก sus304 ที่นําเข้า

ร่างห้องทําจากสแตนเลส

การป้องกันความปลอดภัย: ระเบิดไฟฟ้าอากาศเกินระดับพัดลม, การสูญเสียพลังงานระยะ, การป้องกันลําดับระยะ; การปิดอัตโนมัติและตัดไฟฟ้าในกรณีอุบัติเหตุ

เมื่อไม่มีภาระ ต้องมีระบบตรวจจับอุณหภูมิและความชื้นที่มีฟังก์ชันแสดง

2.ทัลคปูเดอร์ควรกรองผ่านเครือโลหะกว้างเส้นใย 50μm และขนาดตา 75μm ปริมาณปูนทัลคคือ 2kg ต่อเมตรคิวบของห้องทดลอง และจํานวนการใช้ไม่เกิน 20 ครั้งระบบสามารถบํารุงความหนาแน่นของฝุ่นที่แขวนในห้องทดสอบ.

3เปลือกของผู้ทดลองถูกวางในห้องทดลองความดันในเปลือกควรถูกรักษาต่ํากว่าความดันชั้นบรรยากาศโดยปั๊มสูบแอกความดันอากาศในห้องทดสอบยังสามารถเปลี่ยนแปลงเพื่อให้ได้รับการเปลี่ยนแปลงระยะเวลาของความดันในห้องทดสอบ.

4เป้าหมายของการทดสอบคือการใช้ความแตกต่างความดันเพื่อดึงอากาศในห้องเข้าเครื่องปริมาตรการปั๊มคือ 80 เท่าของปริมาตรการของกระดาษ DUT และความเร็วการปั๊มไม่เกิน 60 เท่าของปริมาตรการของกระดาษต่อชั่วโมง.

5อุปกรณ์มีอุปกรณ์หยุดฉุกเฉิน เพื่อรับรองความปลอดภัยเมื่อการทดสอบผิดปกติ

6ผนังภายในของห้องทดสอบทําจากวัสดุที่นําไฟฟ้าและติดดินเพื่อป้องกันการสะสมของไฟฟ้าสแตติก

7ระบบมีฟังก์ชันของการฟื้นฟูฝุ่นและการรักษาหลังจากการทดสอบ
