| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN886-18m³ |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

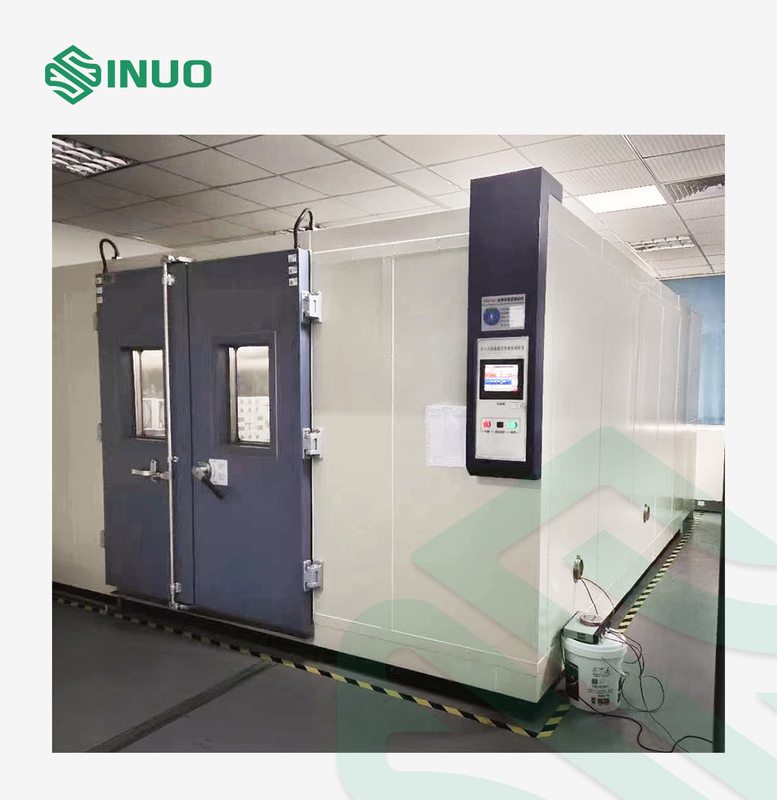

เดิน 18 ลบ.ม. ในสภาพอากาศที่มีอุณหภูมิสูงและต่ำห้องสำหรับรถยนต์ไฟฟ้า EVSE
การปฏิบัติตามมาตรฐานและข้อ
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”
IEC60068-2-2:2007 "การทดสอบด้านสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"
IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น วัฏจักร (รอบ 12 ชม. + 12 ชม.) , IDT”
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT”
และต้องการโดยIEC/CDV 61851-1"ระบบชาร์จรถยนต์ไฟฟ้า - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 12.9 และ 12.10
ภาพรวมอุปกรณ์
การใช้งาน:ใช้สำหรับการทดสอบอุณหภูมิสูงและต่ำและความร้อนชื้นในช่างไฟฟ้า อิเล็กทรอนิกส์ เครื่องจักร และชิ้นส่วนขนาดใหญ่ ผลิตภัณฑ์กึ่งสำเร็จรูป และผลิตภัณฑ์สำเร็จรูปการทดสอบคุณภาพกระบวนการและความน่าเชื่อถือของผลิตภัณฑ์ ชิ้นส่วน ฯลฯ ภายใต้สภาวะอุณหภูมิและความชื้นจำลอง
หลักการทดสอบ:ระบบทำความร้อน ความชื้น และเครื่องทำความเย็นใช้เพื่อควบคุมและเปลี่ยนอุณหภูมิแวดล้อมและความชื้นในห้องเพาะเลี้ยง โดยจำลองอุณหภูมิ/ความชื้นแวดล้อม และขั้นตอนสลับกันตามที่กำหนดในการทดสอบ
โครงสร้าง:ใช้โครงสร้างห้องปิด
พารามิเตอร์ทางเทคนิค
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส | |
| ขนาดภายในห้อง |
18m3: WDH=3×2×3m สามารถปรับแต่งได้ |
|
| ช่วงอุณหภูมิ |
-40 ° C ~ 120 ° C |
|
| ความสม่ำเสมอของอุณหภูมิ | ≦±2.0℃ | |
| ความละเอียดของอุณหภูมิ | ±0.01℃ | |
| ความผันผวนของอุณหภูมิ | ±2℃ | |
| ช่วงความชื้น | 30%〜98%RH | |
| ความสม่ำเสมอของความชื้น |
<75%RH:±3%RH >75%RH: ±5%RH |
|
| อัตราการทำความร้อน | RT~120℃≤90นาที | |
| อัตราการทำความเย็น | RT~-40℃≤130นาที | |
| ไอคอนช่วงอุณหภูมิและความชื้น | |
|
| องค์ประกอบหลักของระบบ | ||
| หอการค้า | โถชั้นในทำจากแผ่นสแตนเลส SUS304# ทรงกลม เรียบ ทำความสะอาดง่าย | |
| ห้องด้านนอกทำจากแผ่นเหล็กเคลือบเย็นและร้อนขั้นสูงที่ไม่เป็นไฟฟ้าสถิต | ||
| รูตะกั่ว: ช่องด้านในและด้านนอกมีรูเกลียวพร้อมจุกยาง | ||
| วัสดุฉนวน: โพลียูรีเทนโฟม | ||
| หน้าต่างสังเกตการณ์: ประตูกระจกนิรภัยป้องกันการระเบิดสองชั้น | ||
| ระบบทำความร้อน | วิธีการทำความร้อน: เครื่องทำความร้อนไฟฟ้า | |
| ฮีตเตอร์ไฟฟ้าลวดนิกเกิล-โครเมียมคุณภาพสูง ระบบควบคุมแบบไร้สัมผัส (SSR) | ||
| ระบบทำความชื้น | วิธีการทำความชื้น: โครงสร้างการทำความชื้นภายนอก | |
| ระบบทำความเย็น | คอมเพรสเซอร์กึ่งแน่นเยอรมัน Bock หรือคอมเพรสเซอร์กึ่งแน่น BITZER เยอรมัน | |
| สารทำความเย็นที่เป็นมิตรกับสิ่งแวดล้อมที่ไม่ใช่ฟลูออรีน R404A R23 สอดคล้องกับกฎระเบียบด้านสิ่งแวดล้อม ปลอดภัยและปลอดสารพิษ | ||
| คอนเดนเซอร์เชลล์และท่อ (ระบายความร้อนด้วยน้ำ) | ||
| การปรับความจุโหลดอัตโนมัติแบบครีบประสิทธิภาพสูง การใช้งานระยะยาวที่อุณหภูมิต่ำและสภาวะความชื้นสูงโดยไม่ใช้เปลือกน้ำrostาล | ||
| ระบบควบคุม | หน้าจอสัมผัส: ตัวควบคุมอุณหภูมิและความชื้นที่ตั้งโปรแกรมได้ Weinview (หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว 16 บิต) | |
| การควบคุมอุณหภูมิ: การปรับตัวเองด้วย PID โดยใช้เซ็นเซอร์ความต้านทานแพลทินัม Class A PT100 | ||
|
ฟังก์ชัน: การทดสอบค่าคงที่และการทดสอบโปรแกรม การทดสอบค่าคงที่: เมื่อสภาพแวดล้อมการทดสอบต้องการเพียงอุณหภูมิและความชื้นเดียวเท่านั้น ให้เลือกโหมดนี้เพื่อตั้งค่าอุณหภูมิ ความชื้น และเวลาทำงานที่ต้องการ การทดสอบโปรแกรม: เมื่อสภาพแวดล้อมการทดสอบต้องการอุณหภูมิและความชื้นหลายระดับ ให้เลือกโหมดนี้เพื่อตั้งค่าอุณหภูมิ ความชื้น และเวลาทำงานของแต่ละโปรแกรมผู้ใช้สามารถตั้งค่าลำดับการทำงานของโปรแกรมกลุ่มโปรแกรมมีมากถึง 100 กลุ่ม |
||
| การจัดเก็บข้อมูล | ด้วยอินเทอร์เฟซโค้งอุณหภูมิและความชื้น ด้วยอินเทอร์เฟซ R232 มาตรฐานหรืออินเทอร์เฟซการสื่อสารดิสก์ U สามารถดาวน์โหลดข้อมูล และสามารถบันทึกการเปลี่ยนแปลงข้อมูลและกระบวนการ | |
| การป้องกันความปลอดภัย | ฟังก์ชั่นหน่วยความจำปิดเครื่อง, การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันอุณหภูมิเกิน, การป้องกันการโอเวอร์โหลดของคอมเพรสเซอร์, การเตือนการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ | |
| อุปกรณ์ป้องกันความปลอดภัย | สวิตช์ป้องกันการเผาไหม้อากาศของเครื่องทำความร้อน, เครื่องทำความร้อนเหนือเบรกเกอร์กระแสไฟ, พัดลมหมุนเวียนมากกว่าการป้องกันกระแสเกิน | |
| สวิตช์ป้องกันแรงดันสูงของคอมเพรสเซอร์ สวิตช์ป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์ สวิตช์ป้องกันกระแสเกินของคอมเพรสเซอร์ | ||
| เบรกเกอร์เฟสใต้-ย้อนกลับ, สวิตช์ไม่มีฟิวส์, ตัวควบคุมกำลังของไหลของประตูข้ามศูนย์ | ||
| สัญญาณเตือน | เมื่อการป้องกันข้างต้นเกิดขึ้น อุปกรณ์จะหยุดทำงาน มีสัญญาณเตือนด้วยเสียงและภาพ และตำแหน่งความผิดปกติจะแสดงบนมิเตอร์ | |
