| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN1104 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |

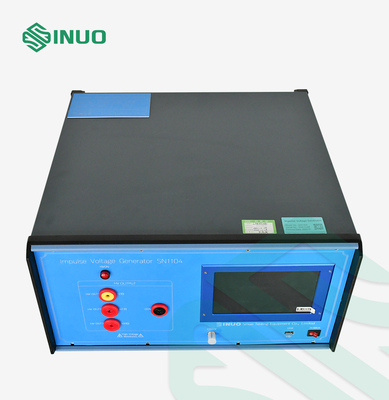

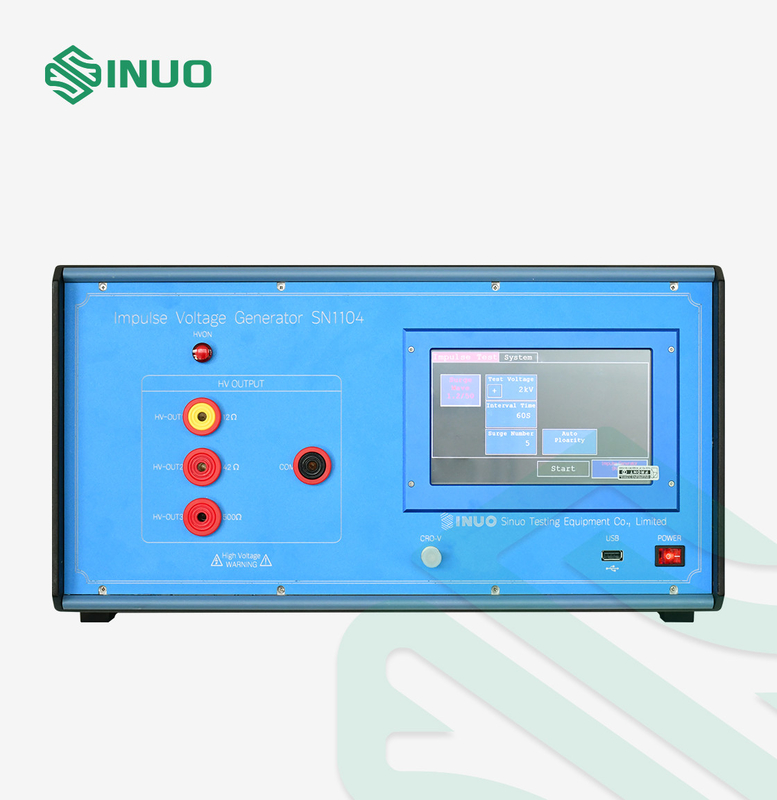

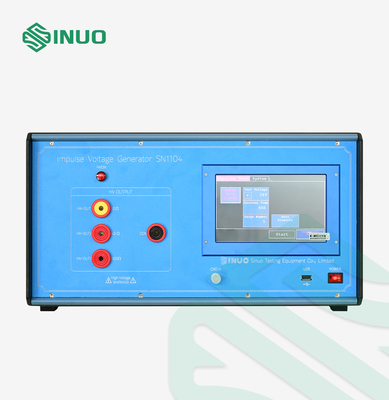

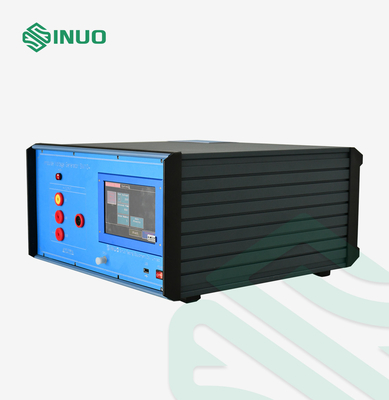

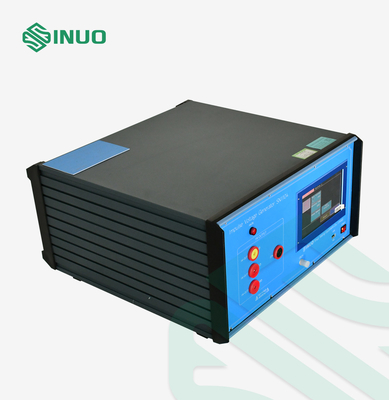

1.2µs/50µs อิมพัลส์ไดอิเล็กตริกทนต่ออุปกรณ์ทดสอบ EVSE
การปฏิบัติตามมาตรฐานและข้อ
IEC/CDV 61851-1"ระบบชาร์จรถยนต์ไฟฟ้า - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 12.3
IEC 60664-1 "การประสานฉนวนสำหรับอุปกรณ์ภายในระบบจ่ายไฟแรงดันต่ำ - ส่วนที่ 1: หลักการข้อกำหนดและการทดสอบ"
IEC 61180 "เทคนิคการทดสอบแรงดันสูงสำหรับอุปกรณ์แรงดันต่ำ - คำจำกัดความข้อกำหนดการทดสอบและขั้นตอนอุปกรณ์ทดสอบ"
ภาพรวมอุปกรณ์
การใช้งาน: ใช้เพื่อตรวจจับแรงดันไฟฟ้าเกินชั่วขณะของส่วนประกอบและระยะห่างทางไฟฟ้าและระยะห่างตามผิวฉนวน
ตัวอย่างทดสอบ: เครื่องใช้ในครัวเรือน เครื่องเสียง วิดีโอ และอุปกรณ์อิเล็กทรอนิกส์ที่คล้ายกัน
ลักษณะการทำงาน: เครื่องทดสอบแรงดันอิมพัลส์นี้เป็นอุปกรณ์ทดสอบคลื่นฟ้าผ่ามาตรฐานที่มีรูปคลื่น 1.2/50µs.เวลาหน้า 1.2µs, เวลาถึงครึ่งค่าคือ 50µs, มันเป็นเครื่องทดสอบการทำลายล้างการแยกตัวอย่างจะทำให้เกิดประกายไฟและอะคูสติก แรงดันสูงสุดของอุปกรณ์มากกว่าแรงดันไม่มีโหลดจะลดลงอย่างมาก (ใกล้กับศูนย์) เมื่อใช้แรงดันไฟฟ้าเดียวกันในการทดสอบครั้งต่อไป ก็จะแสดงปรากฏการณ์ข้างต้นด้วย
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | SN1104 |
| ไฟฟ้ากระแสตรงสูง | แม็กซ์12.5kV |
| คลื่นแรงดันอิมพัลส์ |
เวลาหน้าคลื่นแรงกระตุ้น: 1.2 µs ± 30%; ค่าครึ่งหลังของเวลาคลื่น: 50 µs ± 20 % (หมายเหตุ: สามารถตรวจสอบรูปคลื่นได้ด้วยออสซิลโลสโคปภายนอก) |
| ความต้านทานภายในของเครื่องมือ | 12Ω± 10%, 40Ω± 10%, 500Ω± 10% สามความต้านทานในตัวสามารถเปลี่ยนได้โดยเลือกขั้วที่แตกต่างกัน |
| แรงดันไฟสูงสุด: 300 V~ 12,500V |
ต่ำ: 300V~2,500V สูง: 2,500 V~ 12,500V |
| ช่วงเวลาการกระแทก | 5 ~ 99s |
| รอบการกระแทก | 1 ~ 9999 |
| ขั้ว | บวกและลบ |
| แหล่งพลังงานทำงาน | แรงดันไฟฟ้า: ~ 220V±10%, 50Hz |
| มิติ | 630mm×600mm×380mm |
| น้ำหนัก | 30 กก. |
คำถามและคำตอบ
ถาม: สามารถตรวจสอบรูปคลื่นของแรงกระตุ้นโดยตรงบนอุปกรณ์นี้ได้หรือไม่
