| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN2210-2 |
| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 100 ชิ้น/เดือน |

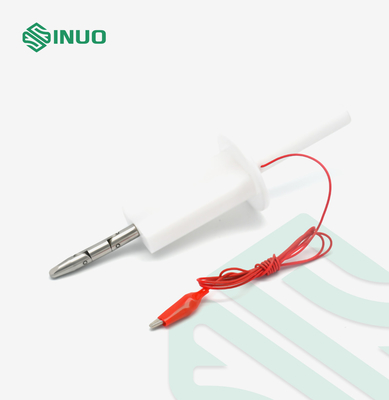

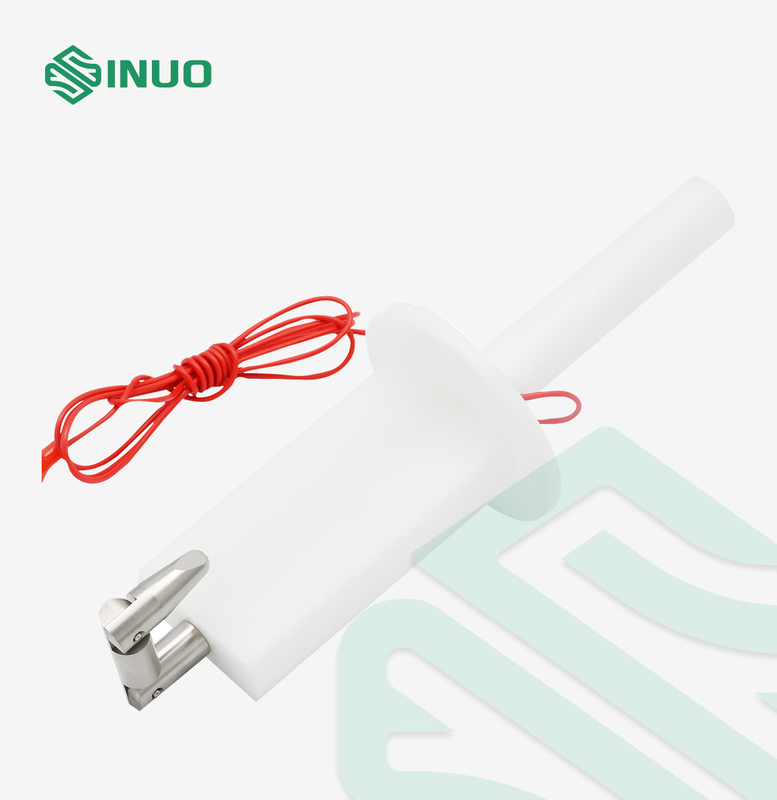

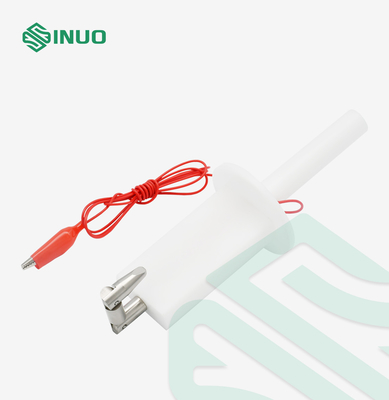

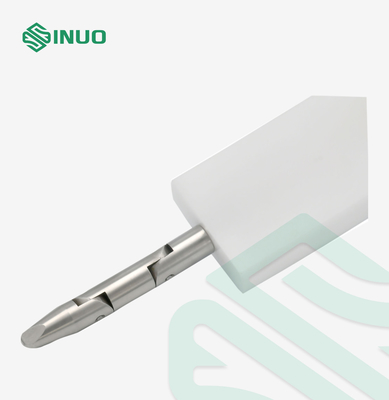

แท่นชาร์จรถยนต์ไฟฟ้า IPXXB โพรบทดสอบ EVSE อุปกรณ์ทดสอบ
ภาพรวมอุปกรณ์
นี่คือนิ้วทดสอบความแม่นยำที่ทำขึ้นตามข้อกำหนดของหัววัดทดสอบ IEC 61032 ที่กำหนดโดยมาตรฐานต่างๆ เช่น IEC 61851-1 ข้อ 8 และ 12.4, IEC 60529 IP2 เป็นต้น
หัววัดนี้มีวัตถุประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานจากการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้วหัววัดนิ้วทดสอบนี้ประกอบด้วย dito,finger,base และ insulated handle ซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่ขยับได้ 2 ข้อ ซึ่งสามารถโค้งงอได้ 90°
สามารถใช้สำหรับการทดสอบป้องกันไฟฟ้าช็อตเมื่อติดตั้งคลิปจระเข้หรือใช้สำหรับทดสอบการป้องกันเปลือกหุ้มเมื่อเปิดรูเกลียวของ M6 ที่ปลายด้ามจับเพื่อเชื่อมต่อกับเกจดึงและดันเพื่อให้ได้แรงเฉพาะ
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ / รุ่น | SN2210-2 |
|
ชื่อ |
นิ้วทดสอบมาตรฐาน |
|
ร่วม 1 |
30±0.2 (มม.) |
|
ข้อต่อ2 |
60±0.2 (มม.) |
|
ความยาวนิ้ว |
80±0.2 (มม.) |
|
ปลายนิ้วทำให้ยุ่งเหยิง |
180±0.2 (มม.) |
|
ทรงกระบอก |
R2±0.05 (มม.) |
|
ทรงกลม |
S4±0.05 (มม.) |
|
ปลายนิ้วตัดมุมเอียง |
37o 0 -10' |
|
ปลายนิ้วเรียว |
14o 0-10' |
|
เส้นผ่านศูนย์กลางนิ้วทดสอบ |
Ф120 -0.05(มม.) |
|
เส้นผ่านศูนย์กลางมาตรา AA |
Ф50 (มม.) |
|
ความกว้างมาตรา AA |
20±0.2 (มม.) |
|
เส้นผ่านศูนย์กลางของแผ่นกั้น |
Ф75±0.2 (มม.) |
|
ความหนาของแผ่นกั้น |
5±0.5 (มม.) |
รายละเอียด
