| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1001-2B |
| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
EVSE จุดชาร์จรถยนต์ไฟฟ้า IPX56 อุปกรณ์ทดสอบฝน
การปฏิบัติตามมาตรฐานและข้อ
IEC 61851-1 2017 ระบบชาร์จรถยนต์ไฟฟ้า - ส่วนที่ 1: ข้อกำหนดทั่วไป
IEC 60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX5 & IPX6
ภาพรวมอุปกรณ์
ระบบทดสอบใช้สำหรับทดสอบการจัดเก็บตัวอย่าง การขนส่ง และประสิทธิภาพการทำงานในช่วงสภาวะแวดล้อมที่มีฝนตกเหมาะสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ โคมไฟ อุปกรณ์ไฟฟ้า รถยนต์ รถจักรยานยนต์ และผลิตภัณฑ์อื่น ๆ เพื่อทดสอบผลิตภัณฑ์และคุณสมบัติทางกายภาพและที่เกี่ยวข้องอื่น ๆ ภายใต้การจำลองสภาพอากาศฝน

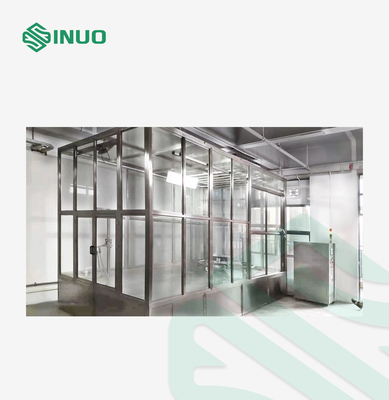

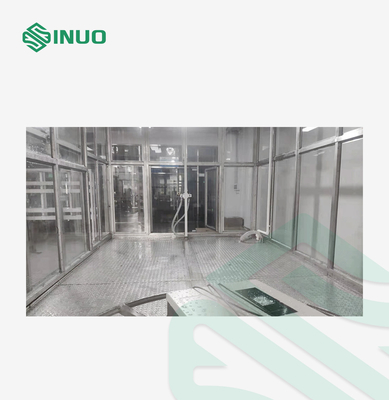

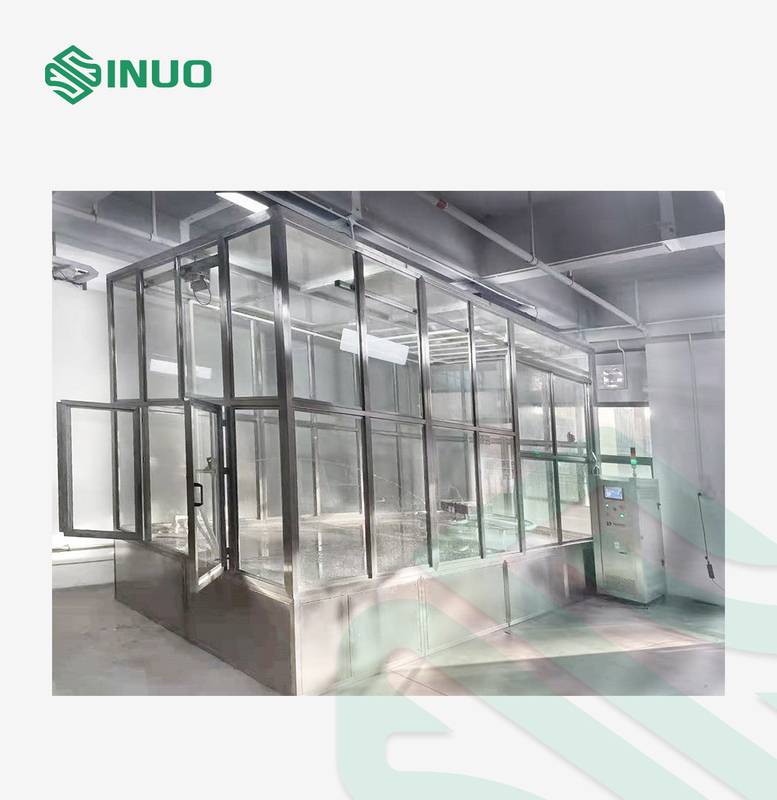

ระบบทดสอบประกอบด้วยม้านั่งทดสอบ ถังเก็บน้ำ กล่องควบคุม เครื่องเล่นแผ่นเสียง ระบบหมุนเวียนน้ำ และระบบสเปรย์

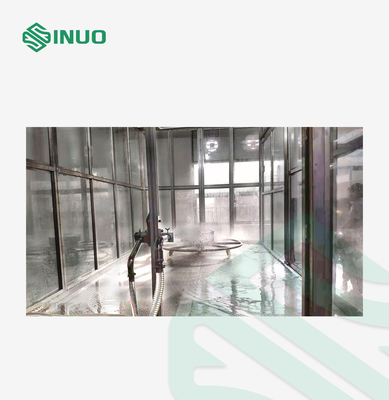

มีถังเก็บน้ำที่ด้านล่างซึ่งสูบน้ำผ่านปั๊มน้ำสแตนเลสภายในกล่องควบคุมด้านขวาและอัดแรงดันก่อนที่จะส่งไปยังหัวฉีดของท่อทางออกของปั๊มได้รับการออกแบบด้วยส่วนประกอบควบคุม เช่น เครื่องวัดการไหล เกจวัดแรงดัน และโซลินอยด์วาล์วมันติดตั้งระบบหมุนเวียนน้ำแบบสโตรกในร่ม เครื่องเล่นแผ่นเสียงได้รับการติดตั้งอย่างอิสระห่างจากอุปกรณ์สเปรย์น้ำ 2500 มม.
พารามิเตอร์ทางเทคนิค
| ขนาดระบบ | 4.5*2.5*2.4ม. (กว้าง*ลึก*สูง) |
| เส้นผ่านศูนย์กลางจานเสียง | 1200 มม. |
| โหลดแผ่นเสียง | 500 กก. |
| จำนวนหัวพ่นน้ำ | 2cps;หนึ่งใน IPX5 และอีก IPX6 |
| ทิศทางการทดสอบ | ด้านข้างของตัวอย่าง |
| ระยะหัวฉีดจากตัวอย่าง | 2500 ~ 3000 มม. ควบคุมโดยผู้ปฏิบัติงาน |
| เส้นผ่านศูนย์กลางภายในหัวฉีด | IPX5 (เกรด) φ6.3 มม.;IPX6 (เกรด) φ12.5 mm |
| กระแสน้ำไหล | IPX5 (เกรด) 12.5±0.625 (ลิตร/นาที);IPX6 (เกรด) 100±5 (ลิตร/นาที) |
| เส้นผ่านศูนย์กลางท่อ | ท่อแรงดันสูงขนาดครึ่งนิ้วและหนึ่งนิ้ว |
| แรงดันน้ำ | 30～200kpa (ปรับตามกระแส) |
| ความเร็วของแผ่นเสียง | 1-7R/นาที |
| เวลาฉีดน้ำ | 3,10,30,9999 นาที (ปรับได้) |
| การควบคุมรันไทม์ | 1 ～ 9999 นาที (ปรับได้) |
| เกจวัดแรงดันน้ำ | แสดงแรงดันน้ำได้ |
| ระบบควบคุม | Siemens PLC |
| ระบบฉีดน้ำ | ประกอบด้วยปั้มน้ำ เกจวัดแรงดันน้ำ และขายึดหัวฉีดคงที่ |
| วัสดุหัวฉีด | ท่อสแตนเลส |
| วัสดุถังเก็บน้ำ | สแตนเลส |
| วัสดุกล่องไฟฟ้า | สแตนเลส 304 |
