ระบบทดสอบการแผ่รังสีจำลองด้วยพลังงานแสงอาทิตย์แบบเต็มสเปกตรัมของรถยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
ISO 12097-2: "ยานพาหนะทางถนน - ส่วนประกอบถุงลมนิรภัย - ส่วนที่ 2: การทดสอบโมดูลถุงลมนิรภัย"
DIN 75220: “ส่วนประกอบรถยนต์ที่เสื่อมสภาพในหน่วยจำลองพลังงานแสงอาทิตย์”
MIL-STD 810 “ข้อควรพิจารณาทางวิศวกรรมสิ่งแวดล้อมและการทดสอบในห้องปฏิบัติการ”
IEC 60904-9 "ถอนอุปกรณ์ไฟฟ้าโซลาร์เซลล์ - ส่วนที่ 9: ข้อกำหนดด้านประสิทธิภาพของเครื่องจำลองพลังงานแสงอาทิตย์"
IEC60068-2-5 "การทดสอบด้านสิ่งแวดล้อม - ตอนที่ 2-5: ทดสอบ Sa: การจำลองรังสีดวงอาทิตย์ที่ระดับพื้นดินและคำแนะนำสำหรับการทดสอบรังสีดวงอาทิตย์"

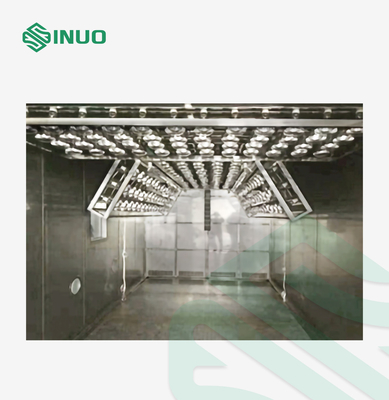

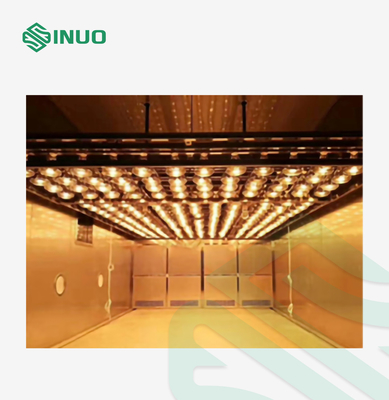

ภาพรวมอุปกรณ์
ระบบทดสอบนี้ประกอบด้วยแหล่งจ่ายไฟควบคุมอัจฉริยะ การออกแบบที่เหมาะสมของตัวโคมไฟสะท้อนแสง โคมไฟเมทัลฮาไลด์ Osram 2000W/4000W ตู้ เครื่องวัดความสว่าง ฯลฯ ซึ่งสามารถจำลองสภาพแวดล้อมของแสงแดดได้อย่างสมบูรณ์แบบภายใต้สภาวะต่างๆ
โดยการเชื่อมต่อกับปัจจัยแวดล้อม เช่น อุณหภูมิ ความชื้น ปริมาณน้ำฝน และหิมะ สามารถใช้ในการประเมินผลกระทบของรังสีดวงอาทิตย์โดยตรงต่อตัวอย่างทดสอบ (ความร้อน ทางกล เคมี ไฟฟ้า ฯลฯ) และยังสามารถ ใช้เพื่อเปิดเผยปฏิสัมพันธ์ระหว่างวัสดุต่าง ๆ ในส่วนประกอบระบบรังสีดวงอาทิตย์จำลองสามารถใช้เพียงลำพังเพื่อทดสอบอุปกรณ์อิเล็กทรอนิกส์ วัสดุ และชิ้นงานขนาดเล็กนอกจากนี้ยังสามารถรวมระบบหลายระบบเป็นอาร์เรย์แสงผ่านการออกแบบและการจัดวางแบบมืออาชีพ ซึ่งสามารถใช้ในการทดสอบรถยนต์ รถบรรทุก โมดูลไฟฟ้าโซลาร์เซลล์ รถไฟ และเครื่องบิน
พารามิเตอร์ทางเทคนิค
| ช่วงการแผ่รังสี | สูงสุด 500～1200W/m² (การปรับแบบไม่มีขั้นบันได) |
| ความสม่ำเสมอของความเข้มแสงบนพื้นผิวที่แผ่รังสี | ±10% |
| ความคลาดเคลื่อนของระบบไฟส่องสว่างภายใน 8 ชม. ต่อเนื่อง | ≤±5% |
| หลังจากที่ระบบสว่างขึ้นอย่างเสถียร จะถึงเวลาการรักษาเสถียรภาพที่ ±10% ของค่าที่ตั้งไว้ | ≤2S |
โครงสร้างระบบ

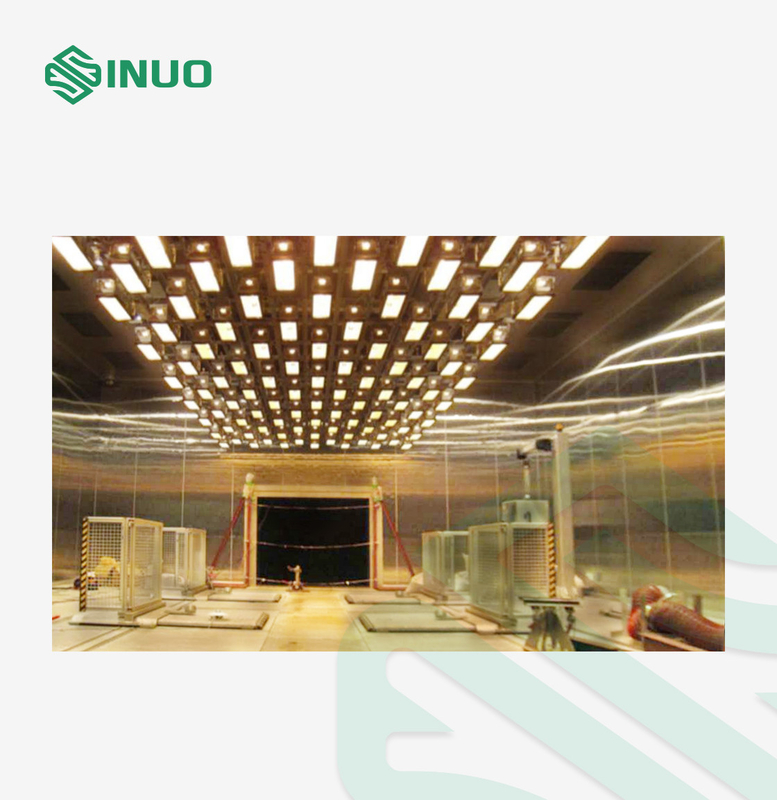

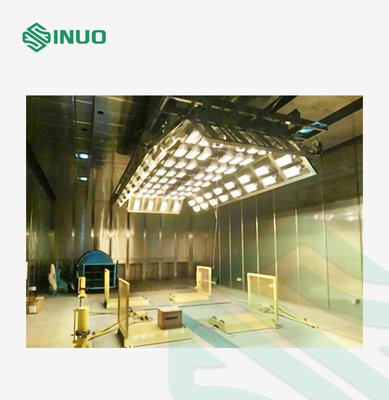

ระบบประกอบด้วยหน่วยจำลองแสงแดดทั้งหมด 21(3×7) และหน่วยจำลองแสงแดดแต่ละหน่วยมีกำลังเท่ากัน ซึ่งเท่ากับ 4KW เท่ากันการกระจายเฉพาะมีดังนี้:
ขนาดพื้นที่ห้องในรูปภาพคือ 6.5 ม. × 2.5 ม. (ยาว x กว้าง) และกล่องขนาดเล็กแต่ละกล่องเป็นหน่วยจำลองแสงแดดเดี่ยวระยะทางในทิศทางความยาวคือ 1 ม. ระยะทางในทิศทางความกว้างคือ 1.25 ม. และความสูงของพื้นผิวอ้างอิงการฉายรังสีคือ 1500 มม. ± 500 มม.
เส้นกึ่งกลางตามยาวของอุปกรณ์จำลองแสงแดดควรตรงกับเส้นกึ่งกลางของไดนาโมมิเตอร์ของแชสซีในแนวตั้ง และตำแหน่งการติดตั้งโดยรวมอยู่เหนือพื้นที่พิตของไดนาโมมิเตอร์ของแชสซี
โครงสร้างระบบ
หน่วยจำลองแสงแดดประกอบด้วยตัวเรือนหลอดไฟ หลอดไฟเมทัลฮาไลด์ และแหล่งจ่ายไฟอัจฉริยะแหล่งจ่ายไฟอัจฉริยะวางอยู่นอกห้องทดสอบ และมีการติดตั้งหลอดเมทัลฮาไลด์ในตัวเรือนหลอดไฟและจัดเรียงในห้องทดสอบตามพื้นที่การฉายรังสีที่กำหนด
แหล่งกำเนิดหลอดไฟ
ส่วนประกอบหลักของแหล่งกำเนิดหลอดไฟเป็นวัสดุแผ่นอะลูมินาพ่นทราย ซึ่งช่วยลดน้ำหนักของยูนิตจำลองแสงแดดแต่ละยูนิต ในขณะเดียวกันก็รับประกันความเข้มของแหล่งกำเนิดหลอดไฟวัสดุสะท้อนแสงเป็นแผ่นอลูมิเนียมลายเมล็ดถั่วกระจกนำเข้าที่มีการสะท้อนแสงสูงถึง 97% การสะท้อนที่สม่ำเสมอและไม่มีจุดแสงเนื่องจากกระบวนการกลิ้งและชุบด้วยไฟฟ้า จึงมั่นใจได้ถึงความแข็งที่มีความแข็งแรงสูงของพื้นผิวกระจกสะท้อนแสง และการเกิดสถานการณ์ที่การสะท้อนแสงจะลดลงอย่างมากเนื่องจากการทำความสะอาดและเช็ดในภายหลังจะลดลง
คอยล์จุดระเบิดอยู่ในแหล่งจ่ายไฟโครงสร้างและส่วนประกอบทั้งหมดในแหล่งกำเนิดหลอดไฟที่ติดตั้งในพื้นที่ทดสอบสามารถทนต่อช่วงอุณหภูมิและความชื้นได้กว้าง และทนต่ออุณหภูมิได้ -70℃~+120℃ ซึ่งยังหลีกเลี่ยงแพ็คเกจไฟฟ้าแรงสูงในหลอดไฟที่ใช้งานได้ยาวนาน ทนต่ออุณหภูมิสูงในเปลือกมีแนวโน้มที่จะแก่
โคมไฟเมทัลฮาไลด์
ใช้เทคโนโลยีหลอดเมทัลฮาไลด์ที่ทันสมัยที่สุดรุ่นคือ OSRAM HMI 4000 W/DXS และพารามิเตอร์เฉพาะของหลอดเมทัลฮาไลด์มีดังนี้:
| พารามิเตอร์ทางไฟฟ้า | อำนาจที่กำหนด | 4000W |
|
| กำลังของหลอดไฟ | 4000W | ||
| แรงดันไฟมาตรฐาน | 200V | ||
| แรงดันหลอดไฟ | 200V | ||
| หลอดไฟปัจจุบัน | 24 | ||
| ข้อมูลโฟโตเมตริก | ฟลักซ์การส่องสว่างที่กำหนด | 380000LM | |
| อุณหภูมิสี | 6000K | ||
| ดัชนีการแสดงสี Ra | 90 | ||
|
เส้นโค้งสเปกตรัมของหลอดไฟเมทัลฮาไลด์นั้นอยู่ใกล้กับสเปกตรัมแสงอาทิตย์มาก และสามารถจำลองแสงแดดได้อย่างสมบูรณ์แบบหลังจากปรับด้วยฟิลเตอร์แบบกำหนดเองกราฟสเปกตรัมโดยละเอียดแสดงอยู่ทางด้านขวา
|
|
||
พลังอัจฉริยะ (EPS)
1) โมดูลพลังงานใช้ MCU ที่มีประสิทธิภาพสูงเป็นแกนควบคุมและอัลกอริธึมการควบคุมเวกเตอร์ที่มีความแม่นยำสูงซึ่งรับประกันการส่งออกพลังงานที่เสถียรเพื่อให้ความสว่างของหลอดไฟคงที่และไม่ได้รับผลกระทบจากตารางอินพุต แรงดันไฟและความเย็น
2) สามารถปรับเอาต์พุตแบบไม่มีขั้นบันได 20% ถึง 100% การกระจายความร้อนโดยรวมมีขนาดเล็ก และมีวิธีการควบคุมและการสื่อสารที่หลากหลาย
| หน้าจอแสดงผลการทำงาน | สถานะการดำเนินงาน | สามารถเลือกตรวจสอบแรงดันไฟขาออก กระแสไฟขาออก กำลังไฟที่ตั้งไว้ อุณหภูมิโมดูล ฯลฯ ได้ |
| การตั้งค่าพารามิเตอร์ | ค่าที่เกี่ยวข้องสามารถตั้งค่าได้อย่างยืดหยุ่นตามความต้องการที่แท้จริง | |
| ฟังก์ชั่นป้องกัน/ปลุก | กระแสไฟเกิน แรงดันไฟเกิน แรงดันไฟต่ำ ความร้อนสูงเกิน ไฟฟ้าลัดวงจร หน่วยความจำภายในล้มเหลว และอื่นๆ | |
| สิ่งแวดล้อม | อุณหภูมิโดยรอบ | -10℃～+50℃ (ไม่มีการแช่แข็ง) |
| ความชื้นแวดล้อม | ต่ำกว่า 90% RH (ไม่มีน้ำค้างแข็ง) | |
| สภาพแวดล้อม | ในร่ม (ไม่มีแสงแดดส่องถึงโดยตรง ไม่มีการกัดกร่อน ไม่มีก๊าซไวไฟ ไม่มีละอองน้ำมัน ไม่มีฝุ่น และอื่นๆ) | |
| ระดับความสูง | น้อยกว่า 1,000M | |
