| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1001-2A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |
IEC 61851 สถานีชาร์จรถยนต์ไฟฟ้าห้องทดสอบกันน้ำ
การปฏิบัติตามมาตรฐานและข้อ
IEC/CDV 61851-2-2:1999 สถานีชาร์จไฟฟ้ากระแสสลับสำหรับรถยนต์ไฟฟ้า
IEC/CDV 61851-2-3:1999 สถานีชาร์จ DC สำหรับรถยนต์ไฟฟ้า
NB/T 33002-2018- ข้อกำหนดทางเทคนิคของเสาชาร์จไฟฟ้ากระแสสลับสำหรับยานพาหนะไฟฟ้า
GB/T4208-2017 คลาสการป้องกันเชลล์ (รหัส IP)
IEC60529:2013 ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)
เราสามารถปรับแต่งห้องฝนได้ทุกประเภท
พารามิเตอร์ทางเทคนิค
| ควบคุม | การควบคุม PLC, หน้าจอสัมผัสขนาด 7 นิ้วและการทำงาน |
| ขับ | มอเตอร์ไดรฟ์ |
| รายการทดสอบ |
IPX3 และ IPX4 (ฝักบัว), IPX5, IPX6 |
| IPX3/4 ปริมาณฝักบัว | 4 ชิ้นบน สองตัวบน สองข้าง แกว่งได้ ปรับแต่งเพิ่มได้ |
| IPX5/6 หัวฉีดปริมาณ |
4,4 ข้าง ปรับแต่งเพิ่มได้ |
|
ระยะฝักบัวและหัวฉีดจากระยะทดสอบ |
ปรับอัตโนมัติ |
|
ข้อกำหนด IPX3/4 |
เส้นผ่านศูนย์กลางภายนอก ф 102mM, เส้นผ่านศูนย์กลางทรงกลม S ф 75.5mm, รูตรงกลาง 1, วงกลมสองวงใน 24 รู มุม 30 °, วงกลมสี่วงนอก 96 รู มุม 15°, รวม 121 รู, เส้นผ่านศูนย์กลาง ф 0.5mm, การผลิตทองเหลือง |
|
ข้อกำหนด IPX5 |
Ф 6.3 มม. |
| ข้อกำหนด IPX6 | Ф 12.5 มม. |
|
อัตราการไหล |
อัตราการไหล IPX4: 10±0.5L/min; อัตราการไหล IPX5: 12.5 + / - 0.625 ลิตร/นาที อัตราการไหล IPX6: 100 + 5 ลิตร/นาที ผ่านการตั้งค่าหน้าจอสัมผัส การตรวจสอบมิเตอร์อิเล็กทรอนิกส์ การปรับระบบอัตโนมัติ |
| เวลาทดสอบ |
0.01S ~ 99.9 นาทีสามารถตั้งค่าล่วงหน้าได้ |
| เครื่องเล่นแผ่นเสียง |
ф 1600mm, ปรับความเร็วได้ 1~5r/min, ความจุแบริ่งสูงถึง 1,000kg |
|
สภาพแวดล้อมในการทำงาน |
อุณหภูมิแวดล้อมคือ 5 ℃ ~ 35 ℃; ความชื้นสัมพัทธ์ ≤85%; อุณหภูมิสภาพแวดล้อมการทำงาน: 15 ℃ ~ 35 ℃; แหล่งจ่ายไฟ: AC 380V;50 เฮิร์ต ความกดอากาศ :86kPa ~ 106kPa |
| มาตรการป้องกัน |
ป้องกันการรั่วไหล,ป้องกันการโอเวอร์โหลด,ป้องกันการลัดวงจร. |
หลักการทดสอบ
ระดับการป้องกันของกองชาร์จโดยทั่วไปถึง IP54 หรือ IP65 และจำเป็นต้องทำการทดสอบฝนอย่างครอบคลุมบนกองชาร์จ และการทดสอบการพ่นน้ำเป็นสิ่งจำเป็นสำหรับทุกพื้นผิว
อย่างไรก็ตาม เนื่องจากขนาดภายนอกของแท่นชาร์จ (ปัญหาเรื่องความสูงเป็นหลัก) จึงไม่สามารถอาบน้ำได้เต็มที่โดยใช้วิธีฝนท่อสวิงแบบเดิม (แม้ว่าจะใช้ขนาดท่อสวิงที่ใหญ่ที่สุด) และท่อสวิง อุปกรณ์ทดสอบปริมาณน้ำฝนใช้พื้นที่ขนาดใหญ่ที่ด้านล่าง ต้องการพื้นที่ 4×4×4 เมตร
เหตุผลเป็นเพียงลักษณะหนึ่ง คำถามที่ใหญ่กว่าคือกองชาร์จกองชาร์จทั่วไปกองสูงถึง 100 กก. ขนาดใหญ่สามารถเข้าถึง 350 กก. ใช้ตลับลูกปืนจานเสียงธรรมดาไม่สามารถเข้าถึงความต้องการ ดังนั้นต้องปรับแต่งชุดของพื้นที่ขนาดใหญ่ สามารถแบก การเปลี่ยนรูป ของระยะวัตถุและหมุนด้วยความเร็วคงที่ได้ในระหว่างการทดสอบ

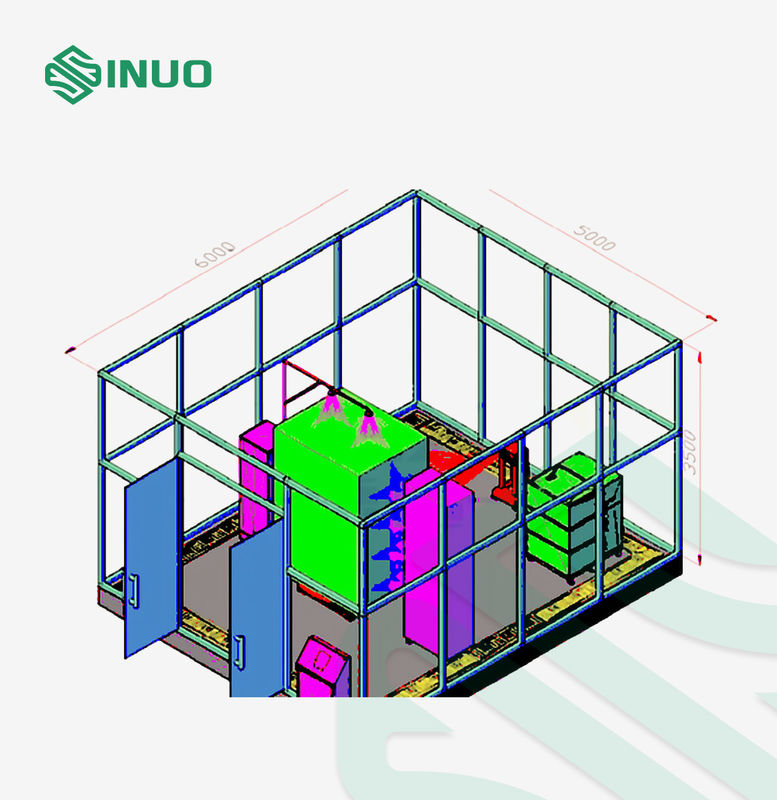

โครงสร้างอุปกรณ์:
แผนการทดสอบฝนกองชาร์จประกอบด้วยอุปกรณ์ฝน อุปกรณ์ฉีดน้ำ ระบบจ่ายน้ำ ระบบควบคุม และระบบระบายน้ำเป็นหลักตามข้อกำหนดของ IEC60529-2013 และมาตรฐานอุตสาหกรรมของกองชาร์จ ระบบฝักบัว IPX4 และอุปกรณ์สเปรย์เต็มรูปแบบ IPX5/6 ถูกนำมาใช้เพื่อรวมห้องทดสอบฝักบัว
คุณสมบัติของอุปกรณ์
1.[การควบคุมแบบบูรณาการ]ผ่านระบบควบคุมส่วนกลางควบคุม IPX4, IPX5, IPX6 สามสถานะสเปรย์;ใช้การวิจัยและพัฒนาขั้นตอนการปฏิบัติงานอิสระ ปุ่มฟังก์ชั่นทั้งหมดตั้งค่าได้ง่ายผ่านหน้าจอสัมผัส อินเทอร์เฟซที่สะอาด ใช้งานง่าย
2.[กระแสคงที่อัตโนมัติ]ระบบจ่ายน้ำอัจฉริยะใช้ตัวแปลง PID เพื่อรับรู้กระแสคงที่อัตโนมัติ ตรวจสอบการไหลแบบเรียลไทม์ผ่านเซ็นเซอร์อิเล็กทรอนิกส์ และแสดงโดยตรงบนหน้าจอสัมผัส
3.[ โกลบอล สเปรย์ ]การใช้อุปกรณ์อาบน้ำ 4 กระจายอย่างสม่ำเสมอ พื้นที่สเปรย์สามารถเข้าถึงได้อย่างน้อย 3 ตารางเมตร เกือบทั้งหมดครอบคลุมพื้นผิวด้านนอกของกองชาร์จ (ยกเว้นด้านล่าง)
4.[การตรวจจับการเคลื่อนที่]สเปรย์ด้านข้างและสเปรย์ด้านบนของอุปกรณ์อาบน้ำสามารถตรวจจับระยะห่างด้วยกองชาร์จ และสามารถปรับระยะสเปรย์โดยอัตโนมัติเพื่อให้เป็นไปตามข้อกำหนดมาตรฐาน (ช่วงระยะห่างมาตรฐาน 300-500 มม.)
5.[สวิงสเปรย์]ฝักบัวสามารถปรับสวิงสเปรย์ ปรับช่วงสเปรย์ ±50° ความถี่สวิง 1-20 ครั้ง/นาทีปืนพ่นสี IPX5 สามารถแกว่งขึ้นและลงในระยะโดยการตั้งค่าความสูงของวงสวิง
6.[วัตถุที่โหลดได้]แท่นโหลดใช้การติดตั้งในตัว โต๊ะเรียบเสมอกับพื้น โต๊ะสงวนไว้สำหรับสล็อต และกองชาร์จถูกขนส่งโดยรถยก ซึ่งสามารถสะดวกในการขนถ่ายแท่นโหลดทำจากแผ่นเหล็กหนา 12 มม. และความจุแบริ่งพื้นฐานถึง 1,000 กก.
