| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4412-36CBM |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |
DIN40050-9 ชุดแบตเตอรี่ไฟฟ้าสำหรับรถยนต์ไฟฟ้า IPX9K ห้องปฏิบัติการทดสอบกันน้ำ
การปฏิบัติตามมาตรฐานและข้อ

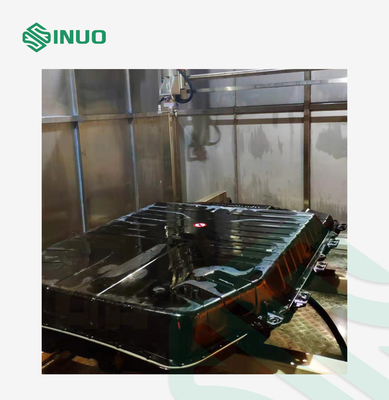

ห้องปฏิบัติการทดสอบกันน้ำสำหรับแบตเตอรี่รถยนต์ไฟฟ้า IPX9K นี้ตรงตามข้อกำหนดของ IEC60529 ข้อ 14, TOYOTA ENGINEERING STANDARD TSC1000G ข้อ 6.2.7 และ 6.2.8, DIN40050-9, ISO20653 ฯลฯ สามารถใช้ทดสอบชุดแบตเตอรี่รถยนต์ไฟฟ้า ฯลฯ .
พารามิเตอร์ทางเทคนิค
| ขนาดเฟรมด้านใน | 3000*4000*3000MM (D*W*H) |
| ขนาดกรอบนอก | ประมาณ4000*5000*4000 MM (D*W*H) (โรงแก้ว ช่องระบายน้ำ และผู้ใช้ทางวิศวกรรมภาคพื้นดินจัดการเอง) |
| ตัวอย่างที่ใหญ่ที่สุดของผู้ใช้ | 1500x2200x500 มม. (สxกxย)น้ำหนักตัวอย่าง: 500KG |
| ระบบสปริงเกอร์ | ประกอบด้วยปั๊มน้ำแรงดันสูงและอุณหภูมิสูงของอิตาลี เกจวัดแรงดันน้ำแรงดันสูงและอุณหภูมิสูง โซลินอยด์วาล์วแรงดันสูงและอุณหภูมิสูง และท่อไฮโดรลิกแรงดันสูงและอุณหภูมิสูง |
| อุณหภูมิน้ำสเปรย์ | RT~90℃ สามารถตั้งค่าได้ (RT คืออุณหภูมิแวดล้อม) |
| มุมสเปรย์ | สเปรย์สามารถครอบคลุมพื้นผิวทั้งหมดของตัวอย่าง และมุมการพ่นจะตั้งฉากกับพื้นผิวตัวอย่าง |
| แรงดันน้ำฉีด | 8000~10000Kpa |
| ละอองน้ำไหล | 14～16L/นาที |
| ระยะห่างระหว่างหัวฉีดและตัวอย่าง | 175±25mm |
| เวลาฉีดน้ำ | 30S/m2 (สามารถตั้งค่าได้) |
| การควบคุมเวลาทำงาน |
1s～9999h59min59s (ปรับได้)
|
| พื้นผิวรับ | ด้านบนและด้านข้างของผลิตภัณฑ์ |
| เกจวัดแรงดันน้ำ | สามารถแสดงแรงดันน้ำฉีดได้ |
| ระบบควบคุม | ระบบควบคุมหน้าจอสัมผัสได้รับการวิจัยและพัฒนาโดยบริษัทของเราอย่างอิสระ |
| ถังเก็บน้ำร้อน (ตู้ฟักไข่) | 1 ชิ้น |
| ตัวอย่างการบรรทุกรถยนต์ | 500กก. |
| จำนวนหัวฉีด | 3 ชิ้น หนึ่งชิ้นติดตั้งที่ด้านบนเพื่อพ่นพื้นผิวด้านบนของตัวอย่างหนึ่งติดตั้งที่ด้านข้างเพื่อพ่นพื้นผิวรอบตัวอย่างและตัวสุดท้ายติดตั้งที่ด้านล่างเพื่อพ่นพื้นผิวด้านล่างของตัวอย่าง |
| วิถีสเปรย์ | ใช้วิถีวิ่งรูปตัว S เป็นหลักการของการเคลื่อนที่ของไอพ่น และใช้เซอร์โวมอเตอร์สี่ตัวเพื่อออกแบบแขนหุ่นยนต์เพื่อให้พ่นน้ำได้ครบทั้ง 5 ด้านด้วย 30 วินาทีต่อเมตร M2 เป็นเวลาทดสอบอ้างอิงพื้นฐาน คุณสามารถตั้งค่าวิถีทั้งหมดให้เสร็จสิ้นเวลา และสามารถตั้งค่าใน 150-300 วินาที (5 ตารางเมตร)เมื่อตั้งค่า ผู้ปฏิบัติงานสามารถป้อนขนาดตามขนาด ความยาว ความกว้าง และความสูงของผลิตภัณฑ์ได้ระบบหุ่นยนต์จะทำการทดสอบให้เสร็จสิ้นโดยอัตโนมัติสำหรับการทดสอบอย่างเป็นระเบียบหลังจากการทดสอบเสร็จสิ้น แขนจะกลับไปยังจุดเดิมและอุปกรณ์จะมีเสียงและไฟเตือน |
| วิธีการวางตัวอย่าง |
1. ใช้รถยกเพื่อโหลดและขนตัวอย่าง และลูกค้ารถยกต้องจัดเตรียมโดยผู้ใช้ (ซัพพลายเออร์ให้ข้อมูลจำเพาะ) 2. ใช้ยานพาหนะทางอากาศเพื่อยกตัวอย่างไปที่ประตูของอุปกรณ์ จากนั้นขอให้รถบรรทุกตัวอย่างแบบใช้มือเคลื่อนตัวไปยังพื้นที่ทดสอบหลังจากปิดประตู ระบบจะแจ้งว่าสามารถทำการทดสอบอย่างเป็นทางการได้ |
| ระบบน้ำบริสุทธิ์ | จัดหาอุปกรณ์น้ำบริสุทธิ์ 50L/H จัดหาแหล่งน้ำเพื่อให้ความร้อน และฉีดน้ำเพื่อการรีไซเคิล |
| แหล่งจ่ายไฟ | AC380V สามเฟสห้าสาย 50Hz;กำลังไฟ: ประมาณ 100KW (ไม่มีโหลด);ติดตั้งสวิตช์ลม 120A แยกต่างหาก สวิตช์ลมต้องมีขั้วต่อสายไฟ และสายไฟขนาด≥50 ตารางเมตร |
| ระบบหมุนเวียนน้ำ |
1) แหล่งน้ำไม่สามารถรีไซเคิลได้ (เนื่องจากแหล่งน้ำสกปรกหลังจากทดสอบแบตเตอรี่แล้ว ขอแนะนำให้ระบายน้ำที่ใช้แล้วลงในถังบำบัดน้ำเสีย) 2) หากผู้ใช้พิจารณาการรีไซเคิลน้ำ โปรดเตรียมสระส่งคืนและทำความสะอาดสระล่วงหน้า 3) ผู้ใช้ท่อต้องเตรียมการล่วงหน้า 4) ขนาดของพูลส่งคืน: 1000*1000*1500 มม. (D*W*H) 5) ขนาดถังน้ำใส: 1000*1000*1200mm (D*W*H) 6) อุปกรณ์กรองน้ำ (อุปกรณ์เสริม) หากผู้ใช้พิจารณาการรีไซเคิลน้ำ โปรดเตรียมสระส่งคืนและทำความสะอาดสระล่วงหน้า |
| เครื่องกรองน้ำ (อุปกรณ์เสริมมีค่าใช้จ่ายเพิ่มเติม) | หลังจากที่น้ำในกระบวนการทดสอบไหลลงสู่สระส่งคืน น้ำในสระสะอาดจะถูกสูบเข้าไปในถังกรองแบบถุงโดยปั๊มน้ำในสระสะอาด และน้ำที่กรองแล้วจะถูกส่งไปยังถังเก็บน้ำ |
| วัสดุโครงสร้าง | |
| หัวฉีด | ท่อไฮดรอลิกสแตนเลส SUS 304 |
| ถังเก็บน้ำ | เหล็กกล้าไร้สนิม SUS 304 |
| อุปกรณ์ควบคุมไฟฟ้า | นำแบรนด์ที่มีชื่อเสียงระดับนานาชาติมาใช้ เช่น Schneider และ Omron |

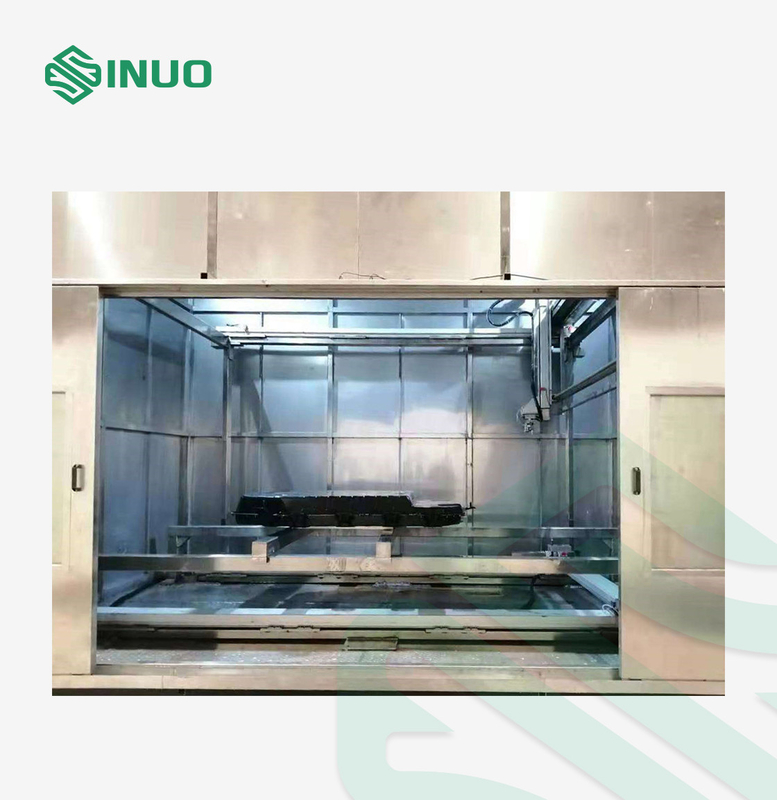

ภาพรวมอุปกรณ์
ห้องทดสอบประกอบด้วยม้านั่งทดสอบ ถังเก็บน้ำ กล่องควบคุม พื้นที่บัฟเฟอร์การแยกน้ำออกจากผลิตภัณฑ์ และระบบสเปรย์ขนาดห้องทดสอบสามารถปรับแต่งตามตัวอย่างเฉพาะของลูกค้าได้
ระบบทำความร้อน:
ลวดความร้อนที่ใช้ในความถี่สูงมีความสำคัญมากในระบบนี้การเลือกวัสดุที่ไม่เหมาะสมของท่อความร้อนมีอายุการใช้งานสั้นและมีแนวโน้มที่จะลัดวงจรของกรวยเป็นสิ่งที่ไม่สะดวกและน่าวิตกอย่างยิ่งสำหรับผู้ใช้ที่มีความต้องการสูงและส่งผลกระทบต่อความคืบหน้าในการตรวจสอบการผลิตอย่างจริงจังด้วยเหตุนี้ บริษัทจึงได้พัฒนาโครงเครื่องทำความร้อนแบบเซรามิกรุ่นใหม่ล่าสุดวัสดุเซรามิกมีความทนทานต่ออุณหภูมิสูง ฉนวนที่ดี และจะไม่ทำให้เกิดการรั่วซึมและไฟฟ้าลัดวงจรลวดความร้อนที่สอดจากตรงกลางนำเข้าจากประเทศเยอรมนี และเส้นลวดมีความหนา ทนทานต่ออุณหภูมิสูงและทนต่อการเผาไหม้แบบแห้งใส่หลอดแก้วควอทซ์ตรงกลางลวดความร้อนหน้าที่ที่สำคัญคือป้องกันไม่ให้ลวดความร้อนอ่อนตัวและตกลงมาเมื่อลวดความร้อนไหม้เป็นสีแดง ส่งผลให้เกิดไฟฟ้าลัดวงจรที่เกิดจากการสัมผัสระหว่างลวดความร้อนกับโลหะของห้องด้านใน
(ท่อความร้อนถังเก็บน้ำ)
(เครื่องสูบน้ำแรงดันสูงนำเข้าจากอิตาลี)
(เครื่องวัดการไหลแบบอิเล็กทรอนิกส์อุณหภูมิสูงและความดันสูง)

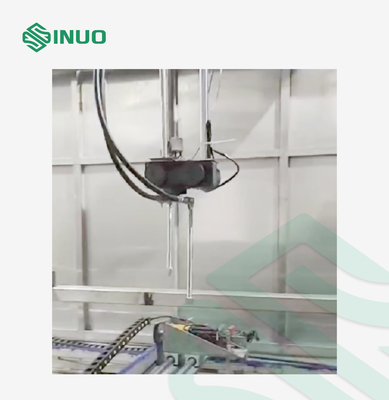

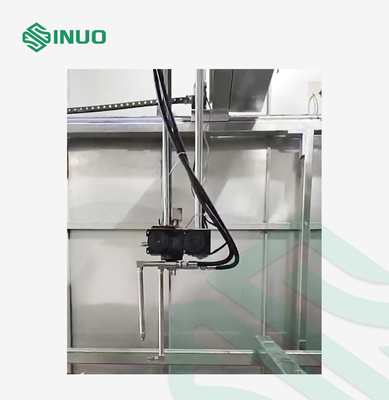

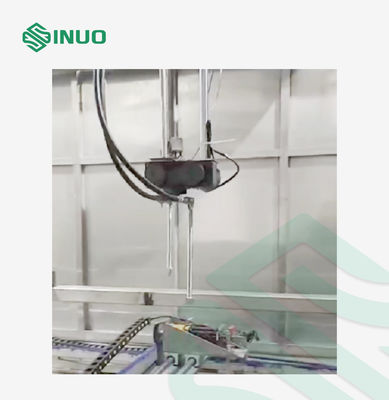

(หัวฉีดและที่ใส่ตัวอย่าง)
(เซ็นเซอร์สอบเทียบแรงดันน้ำ)
(เซ็นเซอร์สอบเทียบแรงดันน้ำ)
รายการการกำหนดค่าหลักของอุปกรณ์
| ชื่อ | ยี่ห้อและแหล่งกำเนิด | ปริมาณ | หน่วย |
| ตัวควบคุมหน้าจอสัมผัส | ซีเมนส์ | 1 | ชุด |
| คอนแทคเตอร์ | ฝรั่งเศส ชไนเดอร์ | 1 | พีซี |
| รีเลย์ระดับกลาง | ฝรั่งเศส ชไนเดอร์ | 1 | พีซี |
| กรอง | ไต้หวัน | 1 | พีซี |
| มอเตอร์จานเสียง | ไต้หวัน STS | 1 | พีซี |
| เซนเซอร์ | ไต้หวัน โฟเทค | 1 | พีซี |
| กระดุมสแตนเลสมีไฟ | จีน | 1 | พีซี |
| ฟิวส์ | ฟูจิ | 1 | พีซี |
| สวิตช์ไฟหลัก | ฝรั่งเศส ชไนเดอร์ | 1 | พีซี |
| โซลินอยด์วาล์วแรงดันสูง | อิตาลี MV | 5 | พีซี |
| ลิงค์ไปป์ไลน์ | ท่อไฮโดรลิคสแตนเลส 304 | 5 | พีซี |
| ตัวควบคุม PLC | ซีเมนส์ | 1 | พีซี |
| เครื่องวัดการไหลแบบอิเล็กทรอนิกส์ | จีน | 1 | พีซี |
| เซ็นเซอร์ความดันอิเล็กทรอนิกส์ | ซินูโอ | 1 | พีซี |
| เครื่องยนต์ | ไต้หวัน STS | 1 | ชุด |
| ปั๊มลูกสูบ | เหยี่ยว | 1 | พีซี |
