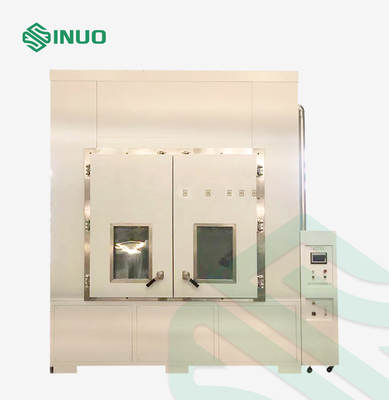

IP56 ห้องทดสอบทรายและฝุ่นขนาดใหญ่ IP6X 12 CBM IEC 60529

1. โครงสร้างอุปกรณ์และเทคนิค:

ขนาดห้องด้านใน (มม.): 2000 × 2000 × 3000 (กว้าง ลึก x สูง) สามารถปรับแต่งได้


ขนาดภายนอก (มม.): 2700×2300×4200 (กว้าง x ลึก x สูง) ขึ้นอยู่กับขนาดจริง

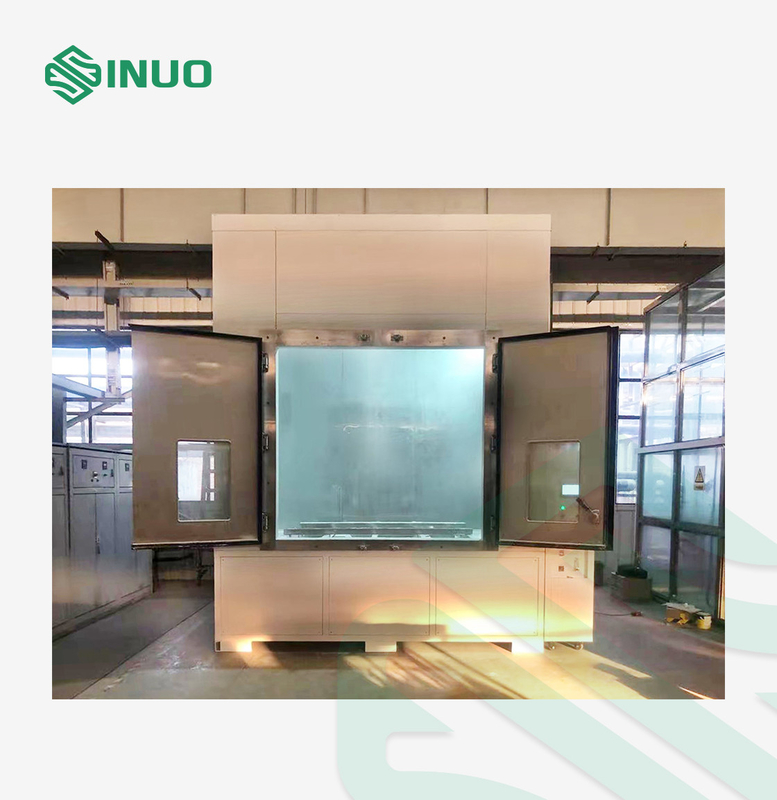

ประตู: ประตูเปิดคู่ (มีหน้าต่างสังเกตการณ์ในแต่ละประตู) ขนาดประตูเดียว: W900mm*H2500mm.

มีรางสำหรับขนส่งตัวอย่าง (หมายเหตุ: ลูกค้าอาจต้องใช้รถยกเพื่อขนย้ายตัวอย่างหนักบนรางก่อน) และสามารถทนต่อตัวอย่างได้ 1 ตัน

ช่วงอุณหภูมิ: RT+10℃～60℃ (ระบบอบความร้อนและฝุ่น)

ช่วงความชื้น: ≤85%RH

ความเร็วลม: ไม่เกิน 2 เมตร/วินาที

ความเข้มข้นของฝุ่น: 2～4กก./ลบ.ม.

ข้อกำหนดด้านฝุ่น: การทำให้แป้งทาตัวแห้งซึ่งสามารถผ่านรูสี่เหลี่ยมด้วยตะแกรง 75um และลวดขนาดเส้นผ่านศูนย์กลาง 50um

เวลาการสั่นสะเทือนของฝุ่น: ปรับได้ 1S-999H

เวลาในการเป่าฝุ่น: ปรับได้ 1S-999H

การลดความชื้นด้วยฝุ่น: เครื่องทำความร้อนไฟฟ้าลดความชื้น

โหมดการทำงาน: โหมดโปรแกรม, โหมดค่าคงที่

ระบบควบคุม: หน้าจอสัมผัส LCD ขนาดใหญ่ฝังตัว

การบันทึกและพิมพ์ข้อมูล

รูตะกั่ว: φ50 มม.;พร้อมปลั๊กปิดผนึก

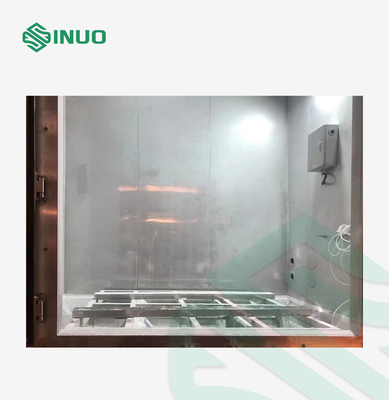

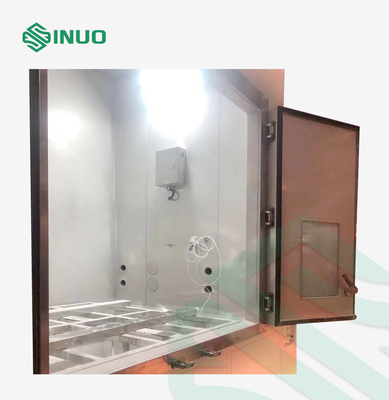

ซับในห้อง: ใช้สแตนเลส 201

ส่วนตรงกลาง: ชั้นฉนวน

ตัวเครื่องทำจากแผ่นเหล็กสี

การป้องกันความปลอดภัย: สัญญาณเตือนกระแสเกินของพัดลม, การสูญเสียเฟสพลังงาน, การป้องกันลำดับเฟส;ปิดเครื่องอัตโนมัติและตัดไฟในกรณีที่เกิดอุบัติเหตุ

เมื่อไม่มีโหลดจะต้องมีระบบตรวจจับอุณหภูมิและความชื้นพร้อมฟังก์ชั่นการแสดงผล

แหล่งจ่ายไฟ: สามเฟส 380V, 50Hz

2. แป้งฝุ่นควรกรองผ่านตาข่ายโลหะเส้นผ่านศูนย์กลางของเส้นลวดคือ50μmและขนาดตาข่ายคือ75μmปริมาณแป้งโรยตัวคือ 2 กิโลกรัมต่อลูกบาศก์เมตรของห้องทดสอบ และจำนวนการใช้ต้องไม่เกิน 20 ครั้งระบบสามารถรักษาความหนาแน่นสม่ำเสมอของฝุ่นแขวนลอยในห้องทดสอบ

3. เปลือกของวัตถุทดสอบถูกวางไว้ในห้องทดสอบปั๊มสุญญากาศควรรักษาแรงดันในเปลือกให้ต่ำกว่าความดันบรรยากาศแรงดันอากาศในห้องทดสอบสามารถเปลี่ยนแปลงได้เพื่อให้เกิดการเปลี่ยนแปลงของแรงดันในห้องทดสอบเป็นระยะ

4. วัตถุประสงค์ของการทดสอบคือการใช้ความแตกต่างของแรงดันเพื่อดึงอากาศในห้องเข้าสู่อุปกรณ์ปริมาณการสูบน้ำคือ 80 เท่าของปริมาตรของเปลือก DUT และความเร็วในการสูบน้ำไม่เกิน 60 เท่าของปริมาตรเปลือกต่อชั่วโมงไม่ว่าในกรณีใดความแตกต่างของแรงดันจะไม่เกิน 2kPa

5. เครื่องมือนี้มีอุปกรณ์หยุดฉุกเฉินเพื่อความปลอดภัยเมื่อการทดสอบผิดปกติ

6. ฝา (ประตู) ของห้องทดสอบที่ปิดสนิทถูกปิดผนึกอย่างน่าเชื่อถือผนังด้านในของห้องทดสอบทำจากวัสดุนำไฟฟ้าและต่อสายดินเพื่อหลีกเลี่ยงการสะสมของไฟฟ้าสถิต

7. ระบบมีฟังก์ชั่นการกู้คืนและบำบัดฝุ่นหลังการทดสอบ

ภาพรวมอุปกรณ์

ห้องทดสอบฝุ่นทรายเหมาะสำหรับการปิดผนึกชิ้นส่วนและการทดสอบความสามารถในการต้านทานทรายและฝุ่นของตัวเครื่องของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ชิ้นส่วนอะไหล่รถยนต์และรถจักรยานยนต์และซีลเพื่อตรวจจับการใช้งาน การจัดเก็บ ประสิทธิภาพการขนส่งของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ชิ้นส่วนอะไหล่รถยนต์และรถจักรยานยนต์ และซีลภายใต้สภาพแวดล้อมที่มีทรายและฝุ่นละออง

อุปกรณ์ทดสอบใช้ระบบควบคุม PLC อัจฉริยะและ humanized ด้านในของอุปกรณ์ทดสอบทำจากสแตนเลส 201 คุณภาพสูง ตรงกลางเป็นชั้นฉนวน ตู้เป็นแผ่นเหล็กสีและยังมีหน้าต่างสังเกตขนาดใหญ่และอุปกรณ์ปัดน้ำฝนแบบแมนนวลการป้องกันความปลอดภัยเป็นสิ่งที่ดี

ห้องทดสอบทรายและฝุ่นได้รับการออกแบบและผลิตตาม IEC60529 รูปที่ 2 IP5X และ IP6X

การกำหนดค่าหลัก:
