| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN887B |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

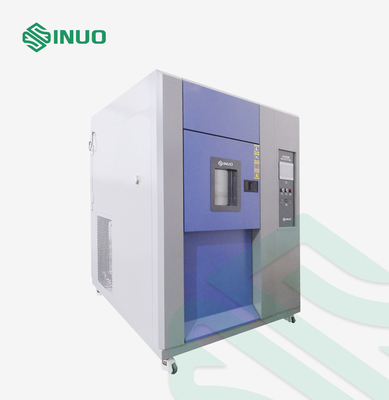

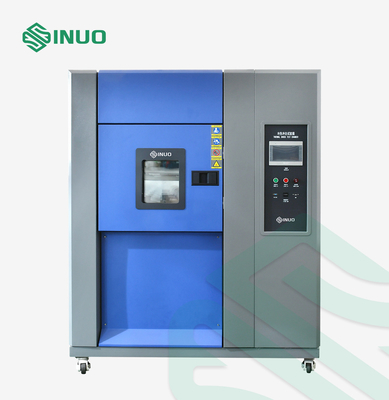

ห้องทดสอบสภาพแวดล้อมการกระแทกด้วยความร้อน 3 โซน
การปฏิบัติตามมาตรฐานและข้อ
ห้องทดสอบการกระแทกด้วยความร้อนแบบ 3 โซนเป็นไปตามข้อกำหนดมาตรฐานของ IEC 60068-2-1:2007 การทดสอบด้านสิ่งแวดล้อม—ส่วนที่ 2-1: การทดสอบ—การทดสอบ A: ความเย็น, IDT;IEC 60068-2-2: 1974 การทดสอบด้านสิ่งแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 2: วิธีทดสอบ - การทดสอบ B: ความร้อนแห้งIEC 60068-2-14:1984 ขั้นตอนการทดสอบสิ่งแวดล้อมขั้นพื้นฐาน - ส่วนที่ 2: การทดสอบ - การทดสอบ N: การเปลี่ยนแปลงของอุณหภูมิ IDT;MIL-STD-883 และอื่นๆ
ภาพรวมอุปกรณ์
ห้องทดสอบการกระแทกด้วยความร้อน 3 โซนประกอบด้วยโซนเก็บความร้อนอุณหภูมิสูงสามโซน โซนห้องเย็นอุณหภูมิต่ำ และโซนทดสอบผลิตภัณฑ์ผลิตภัณฑ์ที่จะทดสอบวางอยู่ในห้องทดสอบมีการใช้เอฟเฟกต์การจัดเก็บความร้อนและการเก็บรักษาความเย็นที่เป็นเอกลักษณ์ของโครงสร้างการกระจายความร้อน และผลกระทบของการกระแทกที่อุณหภูมิสูงและอุณหภูมิต่ำสลับกันสามารถทำได้อย่างรวดเร็วผ่านการเปลี่ยนแดมเปอร์
ใช้เพื่อทดสอบว่าผลิตภัณฑ์ได้รับผลกระทบจากการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิสูงและต่ำในลักษณะของวัตถุที่จะทดสอบไม่เคลื่อนที่หรือไม่เป็นอุปกรณ์ทดสอบที่จำเป็นสำหรับอุตสาหกรรมโลหะ พลาสติก ยาง ไฟฟ้าและอิเล็กทรอนิกส์ ชิ้นส่วนรถยนต์ และวัสดุอื่นๆ
พารามิเตอร์ทางเทคนิค
| แบบอย่าง |
SN887B-64L (ไม่จำเป็น) |
SN887B-80L |
SN887B-150L (ไม่จำเป็น) |
SN887B-270L (ไม่จำเป็น) |
|
| วัสดุภายในห้อง (กว้าง * สูง * ลึก) | 400×400×400 | 400×500x400 | 600×500×500 | 750×600×600 | |
| วัสดุห้องภายนอก (กว้าง * สูง * ลึก) | 1440×1910×1825 | 1450×2040×2000 | 1620×2040×2100 | 1870×2100×2140 | |
| ช่วงช็อกอุณหภูมิ |
-40～+150℃ -55 ～ +150 ℃ (ไม่จำเป็น) -65～+150℃(ไม่จำเป็น) |
||||
|
อุณหภูมิห้องเย็น ช่วงในโซนอุณหภูมิต่ำ |
-10℃～-50℃ -10℃～-65℃(ไม่จำเป็น) -10℃～-75℃(ไม่จำเป็น) |
||||
|
อุณหภูมิการจัดเก็บความร้อน ช่วงในโซนอุณหภูมิสูง |
+50℃～+180℃ | ||||
| เวลารีเซ็ตผลกระทบ | ประมาณ 5 นาที | ||||
|
เวลาอุณหภูมิคงที่ของ ช็อกอุณหภูมิสูงต่ำ |
เกิน 30 นาที | ||||
| เวลาในการแปลง | ≤10วินาที | ||||
|
ความผันผวนของอุณหภูมิใน พื้นที่ตัวอย่าง |
±0.5℃ (ที่อุณหภูมิคงที่) | ||||
| ช่วงความแม่นยำของอุณหภูมิ | การตั้งค่าความถูกต้อง: ±0.1℃, ความถูกต้องของตัวบ่งชี้: ±0.1℃, ความละเอียด: ±0.1℃ | ||||
| ความแปรผันของอุณหภูมิ | ±2°C (ไม่มีโหลด ที่สถานะคงที่) | ||||
| เซ็นเซอร์อุณหภูมิ | อุณหภูมิ PT100 เกรด A ความแม่นยำสูง | ||||
| สารทำความเย็น | R404a, R23 | ||||
| โครงสร้างห้อง | ด้วยพื้นที่ทดสอบผลิตภัณฑ์อิสระ พื้นที่เก็บอุณหภูมิสูง พื้นที่เก็บอุณหภูมิต่ำ | ||||
| วัสดุภายในห้อง | แผ่นสแตนเลส SUS304 | ||||
| วัสดุห้องภายนอก | วานิชอบแผ่นรีดเย็น | ||||
| วัสดุฉนวน | โฟมโพลียูรีเทนแข็ง + ฉนวนผ้าฝ้าย | ||||
| วิธีการหมุนเวียน | พัดลมหลายปีก | ||||
| เครื่องทำความร้อน | เครื่องทำความร้อนไฟฟ้าโลหะผสมนิกเกิล | ||||
| คอนเดนเซอร์ | คอนเดนเซอร์ท่อเชลล์ (ระบายความร้อนด้วยน้ำ) | ||||
| เครื่องระเหย | ชนิดครีบประสิทธิภาพสูงพร้อมการปรับความจุโหลดอัตโนมัติซึ่งใช้งานได้ยาวนานภายใต้อุณหภูมิต่ำและสภาวะความชื้นสูงโดยไม่ต้องฟรอสติ้ง | ||||
| คอนโทรลเลอร์ | หน้าจอควบคุมระบบสัมผัส LCD สีขนาด 7 นิ้ว + โมดูล PLC | ||||
| ความจุของโปรแกรม | ความจุโปรแกรมที่ใช้งานได้: สูงสุด 120 กลุ่ม;การตั้งค่าเวลา: 99 ชั่วโมง 59 นาทีต่อช่วง; | ||||
| กำลังดำเนินการ | ประมาณ 9 ~ 30KW (เปิดระบบทำความร้อนและทำความเย็นโดยอัตโนมัติตามการคำนวณ PID) | ||||
| แหล่งจ่ายไฟ | 380V ± 10% V;50Hz;สามเฟสสี่สาย + สายกราวด์ความต้านทานกราวด์ป้องกันน้อยกว่า4Ω | ||||
| อุปกรณ์ความปลอดภัย | การป้องกันอุณหภูมิเกิน, การป้องกันการโอเวอร์โหลดของมอเตอร์, สวิตช์ป้องกันแรงดันสูงของคอมเพรสเซอร์, สวิตช์ป้องกันความร้อนเกินของคอมเพรสเซอร์, การป้องกันกระแสไฟเกินของคอมเพรสเซอร์, สวิตช์ป้องกันเฟสป้องกันแรงดันเกินภายใต้แรงดันเกิน, เบรกเกอร์รั่ว, การป้องกันน้ำหล่อเย็นผิดปกติ | ||||
คำถามและคำตอบ
ถาม: ห้องทดสอบแรงกระแทกด้วยความร้อน 3 โซนและ 2 โซนต่างกันอย่างไร
ตอบ: ห้องทดสอบการกระแทกด้วยความร้อนแบบสองโซนหรือที่เรียกว่าห้องทดสอบการกระแทกด้วยความร้อนแบบตะกร้าห้องทดสอบมีเพียงสองโซนคือโซนอุณหภูมิสูงและโซนอุณหภูมิต่ำและไม่มีโซนทดสอบ"โซนทดสอบ" ของมันคือตะกร้าแบบแขวนซึ่งบรรจุตัวอย่างทดสอบไว้เพื่อเคลื่อนที่ระหว่างโซนอุณหภูมิสูงและโซนอุณหภูมิต่ำเวลาในการแปลงเพียง 10 วินาที ซึ่งสามารถจำลองการเปลี่ยนแปลงอุณหภูมิทันทีทันใดได้ดีขึ้น
ห้องทดสอบการกระแทกด้วยความร้อนแบบสามโซนแบ่งออกเป็นสามส่วน: โซนอุณหภูมิสูง โซนทดสอบ และโซนอุณหภูมิต่ำมันง่ายมากที่จะทดสอบการวางตัวอย่างทดสอบไว้ที่ตำแหน่งตรงกลาง เมื่ออุณหภูมิถูกเปลี่ยน ต้องเปิดเฉพาะวาล์วประตูที่ตรงกันเท่านั้น
