| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN886-6m³ |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

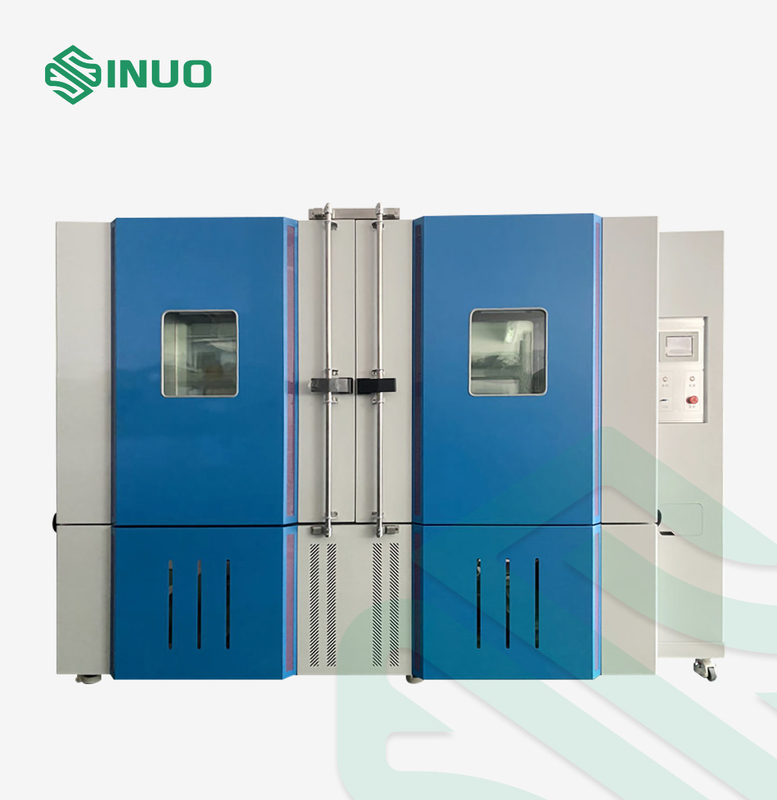

6m³ Walk-In อุณหภูมิสูงและต่ำสลับห้องทดสอบความชื้นสลับ
การปฏิบัติตามมาตรฐานและข้อ
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”
IEC60068-2-2:2007 "การทดสอบสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"
IEC60068-2-30:2005 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น วัฏจักร (รอบ 12 ชม. + 12 ชม.), IDT”
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT”
ภาพรวมอุปกรณ์
ห้องทดสอบนี้จำลองสภาพแวดล้อมที่เปลี่ยนแปลงอุณหภูมิและความชื้นสำหรับผลิตภัณฑ์หรือวัสดุมีการใช้กันอย่างแพร่หลายในการทดสอบความสามารถในการปรับตัวของไฟฟ้า อิเล็กทรอนิกส์ เครื่องมือและมิเตอร์ และชิ้นส่วนผลิตภัณฑ์อื่น ๆ ภายใต้อุณหภูมิสูงและต่ำและสภาพแวดล้อมที่ชื้นระหว่างการจัดเก็บ การขนส่ง และการใช้งาน เพื่อกำหนดความสามารถในการปรับอุณหภูมิของผลิตภัณฑ์หรือวัสดุข้างต้นให้สูงและต่ำ อุณหภูมิและสภาพแวดล้อมที่ชื้น โดยเฉพาะอย่างยิ่งสำหรับการเปลี่ยนแปลงทางไฟฟ้าของผลิตภัณฑ์ในด้านประสิทธิภาพและคุณสมบัติทางกล
คุณสมบัติ:
1. ระบบการทดสอบมีการออกแบบโครงสร้างขั้นสูงและเหมาะสม กระบวนการผลิตที่ได้มาตรฐาน รูปลักษณ์ที่สวยงาม และรูปลักษณ์ที่กว้างขวาง
2. ส่วนประกอบการทำงานหลักของห้องทดสอบคือส่วนประกอบที่มีชื่อเสียงระดับโลกห้องทดสอบควบคุมเสียงและการประหยัดพลังงานได้ดีที่สุด
3. การจับคู่ส่วนประกอบและการประกอบเป็นสิ่งที่ดีส่วนประกอบการทำงานหลักนำเข้าจากบริษัทที่มีตราสินค้าระดับสากล ซึ่งช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของห้องทดสอบ และสามารถมั่นใจได้ในระยะยาว วัตถุประสงค์ในการใช้งานความถี่สูง
4. อุปกรณ์มีความสามารถในการปฏิบัติงาน บำรุงรักษา เสถียรภาพของอุณหภูมิที่ดีและ ความทนทานประสิทธิภาพความปลอดภัยที่ดีไม่ก่อให้เกิดมลพิษต่อสิ่งแวดล้อมและเป็นอันตรายต่อสุขภาพของมนุษย์
พารามิเตอร์ทางเทคนิค
| 1. ข้อจำกัดของตัวอย่าง | ห้องทดสอบนี้ห้าม: การทดสอบหรือการจัดเก็บตัวอย่างสารไวไฟ ระเบิด และระเหยได้ การทดสอบหรือการจัดเก็บตัวอย่างสารกัดกร่อน การทดสอบหรือการจัดเก็บตัวอย่างทางชีวภาพ การทดสอบหรือการจัดเก็บตัวอย่างแหล่งปล่อยคลื่นแม่เหล็กไฟฟ้าแรงสูง การทดสอบหรือการจัดเก็บตัวอย่างวัสดุกัมมันตภาพรังสี การทดสอบหรือการจัดเก็บตัวอย่างสารพิษสูง การทดสอบหรือการจัดเก็บตัวอย่างที่อาจก่อให้เกิดวัสดุไวไฟ ระเบิด ระเหย เป็นพิษสูง กัดกร่อนและกัมมันตภาพรังสีในระหว่างการทดสอบหรือการเก็บรักษา |
| 2. ปริมาณ ขนาด และน้ำหนัก | |
| 2.1 ปริมาณเนื้อหาที่กำหนด | 6M³ |
| 2.2 ขนาดห้องด้านใน | ลึก(2000)มม.×กว้าง(1500)มม.× ส(2000)มม. |
| 2.3 มิติภายนอก | ประมาณลึก (3750) มม. ×กว้าง (2120) มม. × สูง (2450) มม |
| 2.4 น้ำหนัก | ประมาณ1500KG |
| 3. ประสิทธิภาพ | |
| 3.1 ช่วงอุณหภูมิ | ช่วงอุณหภูมิ:-50 ℃～+120℃ |
| 3.2 ช่วงความชื้น |
(20 ～ 98)% RH (อ้างอิงจากแผนภูมิช่วงอุณหภูมิและความชื้นที่ควบคุมได้ ไม่มีภาระเปียกและความร้อน)
แผนภูมิช่วงที่ควบคุมอุณหภูมิและความชื้นได้ |
| 3.3 ความผันผวนของอุณหภูมิ | ≤±0.5℃ (ความผันผวนของอุณหภูมิคือครึ่งหนึ่งของความแตกต่างระหว่างอุณหภูมิสูงสุดที่วัดได้กับอุณหภูมิต่ำสุดที่จุดศูนย์กลาง) |
| 3.4 ความสม่ำเสมอของอุณหภูมิ | ±2.0℃ (ความสม่ำเสมอของอุณหภูมิคือค่าเฉลี่ยเลขคณิตของความแตกต่างระหว่างอุณหภูมิสูงสุดและต่ำสุดที่วัดได้ในการทดสอบแต่ละครั้ง) |
| 3.5 ข้อผิดพลาดของอุณหภูมิ | ±2.0℃ |
| 3.6 เวลาทำความร้อน | +20℃～+120℃≤45นาที (ไม่โหลดเชิงเส้น) |
| 3.7 เวลาในการทำความเย็น | +30℃~-50℃≤75min (ไม่เชิงเส้นไม่มีโหลด) |
| 3.8 ข้อผิดพลาดเกี่ยวกับความชื้นสัมพัทธ์ (ความร้อนชื้นเท่านั้น) |
±3%RH |
|
3.9 เสียงรบกวนในการทำงาน
|
ระดับเสียง≤75dB (วัดในห้องกันเสียงที่มีอุณหภูมิแวดล้อม 25 ° C และเสียงก้องต่ำ โดยใช้การถ่วงน้ำหนัก A ทดสอบค่าเฉลี่ย 8 คะแนน โดยแต่ละจุดทดสอบอยู่ห่างจากแหล่งกำเนิดเสียง 1 เมตร และห่างจากพื้นดิน 1 เมตร) |
| 4. ลักษณะโครงสร้าง | |
|
4.1 วัสดุ
|
1. วัสดุผนังด้านนอก: เหล็กแผ่นรีดเย็น, ผงเคลือบและฟอสเฟตขั้นสูง 2. วัสดุผนังด้านใน: SUS304 # แผ่นสแตนเลส 3. วัสดุฉนวนในห้อง: โฟมโพลียูรีเทนแข็ง + ใยแก้ว |

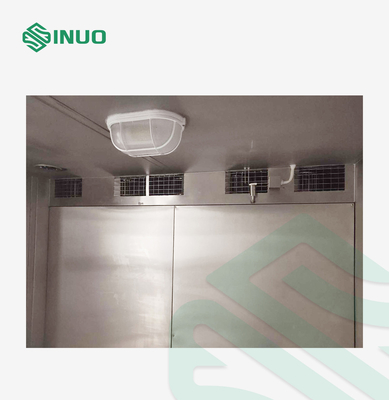

| 4.2 ชิ้นส่วนท่อลม | พัดลมแบบแรงเหวี่ยง;ช่องลมออกสามารถปรับปริมาณลม ความสูง และปริมาณลมกลับได้ |
| 4.3 ประตู | ประตูบานพับแบบเปิดคู่ ใช้มือจับแบบไม่มีปฏิกิริยา พร้อมหน้าต่างสังเกตการณ์ โคมไฟส่องสว่าง อุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่นของกรอบหน้าต่าง/ประตู ขนาดการเปิดประตู: (โดยประมาณ) 1.5*2M |
| 4.4 หน้าต่างสังเกตการณ์ | มีหน้าต่างกระจกป้องกันการระเบิด 2 บานที่ประตู (พร้อมฟังก์ชั่นป้องกันการควบแน่น) 500W×600H (มม.) |
| 4.5 พัดลม | พัดลมแบบแรงเหวี่ยงแกนยาว |
| 4.6 ชั้นวางตัวอย่าง | ชั้นวางถาดสแตนเลสแบบปรับได้ในตัวสองตัว |
|
4.7 ใบพัด
|
ใช้ใบพัดสแตนเลสนำเข้าจากไต้หวัน |
| 4.8 เครื่องทำความร้อน | เครื่องทำความร้อนไฟฟ้าโลหะผสมนิกเกิล-โครเมียม |
|
4.9 คอมเพรสเซอร์ทำความเย็น
|
คอมเพรสเซอร์ Bitzer เยอรมนี |
|
4.10 เครื่องระเหย
|
เครื่องระเหยแบบครีบ |
|
4.11 วิธีการทำความเย็น
|
น้ำตกคอมเพรสเซอร์เครื่องกล |
|
4.12 วิธีการทำความเย็น
|
ระบายความร้อนด้วยอากาศ |
|
4.13เครื่องมือควบคุมอุณหภูมิ
|
TH1200-A ตัวควบคุมโปรแกรมแบบสัมผัส LCD อัจฉริยะขนาด 7 นิ้ว |
| 4.14 รูตะกั่ว | Φ100มม. 1 ชิ้น พร้อมปลั๊กยางโฟมพิเศษ (อยู่ทางด้านซ้ายของห้องเพาะเลี้ยง) |
|
5. ระบบทำความร้อน ความชื้น และระบบทำความเย็นและหลักการทำงาน
|
|
| 5.1 ระบบทำความร้อน | ท่อความร้อนป้องกันการแห้งชนิดปลอกหุ้มสแตนเลสในตัวลวดทำความร้อนโลหะผสมนิกเกิล-โครเมียม |
| เครื่องทำความร้อนไฟฟ้าความร้อนความเร็วสูงแบบครีบรูปตัวยูใช้สำหรับทำความร้อน | |
| ระบบอิสระโดยสิ้นเชิง ไม่ส่งผลต่อวงจรควบคุม | |
| 5.2 ระบบทำความชื้น |
วิธีการทำความชื้น: 1. วิธีการทำความชื้นในหม้อไอน้ำแบบถอดได้ภายนอกหรือการทำความชื้นในถังเก็บน้ำ2. เครื่องทำความชื้นหุ้มเกราะสแตนเลส 3. โหมดควบคุมความชื้น: การปรับความกว้างพัลส์แบบไม่สัมผัสและระยะอื่นๆ, SSR (โซลิดสเตตรีเลย์) 4. อุปกรณ์ควบคุมระดับน้ำ, อุปกรณ์ป้องกันความชื้นแห้ง, อุปกรณ์เก็บตะกอน, หน้าต่างสังเกตระดับของเหลว 5. พลังความชื้น: 12KW |
| ระบบทำความชื้น |
เครื่องทำให้ชื้น: 1. อุปกรณ์จ่ายน้ำอัตโนมัติแบบเต็มรูปแบบหรือแบบปุ่มเติมน้ำอัตโนมัติแบบไฟฟ้า 2. สวิตช์ระดับน้ำสองระดับอุณหภูมิสูงและต่ำเพื่อป้องกันการทำงานผิดปกติ 3. การขาดแคลนน้ำและการเผาไหม้ของอากาศเหนือการป้องกันอุณหภูมิ + การป้องกันระดับน้ำต่ำมาก + การป้องกันการทำงานล่วงเวลาของน้ำเพื่อให้แน่ใจว่าการทำงานของอุปกรณ์ปลอดภัย |
| 5.3 ระบบทำความเย็น | วิธีการทำความเย็น: ระบายความร้อนด้วยอากาศ |
| คอมเพรสเซอร์ทำความเย็น: Germany Bitzerคอมเพรสเซอร์พร้อมสารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม | |
| ท่อทองแดงสารทำความเย็น: ท่อทองแดงสารทำความเย็น K-TYPE เกลียวใน | |
| คอนเดนเซอร์: คอนเดนเซอร์ระบายความร้อนด้วยอากาศแบบครีบรูปคลื่น | |
| เครื่องระเหย: แบบลาดเอียง FIN—TUBE เครื่องระเหย | |
| องค์ประกอบการแช่แข็ง: โซลินอยด์วาล์วที่นำเข้าดั้งเดิม, ตัวกรองการอบแห้ง ฯลฯ | |
| 5.4 คุณสมบัติ | ท่อของทั้งระบบต้องผ่านการทดสอบการตรวจจับการรั่วไหล 22 กก |
| ระบบทำความร้อนและความเย็นเป็นอิสระอย่างสมบูรณ์ | |
| ระบบสามารถป้องกันการไหลของอากาศที่อุณหภูมิสูงและแรงดันสูงกลับ | |
| โปรแกรมการทำงานของระบบทำความเย็นทั้งหมดถูกควบคุมโดยตัวควบคุมไมโครคอมพิวเตอร์ | |
|
6. ระบบระเบียบ
|
|
| 6.1 วิธีการควบคุม |
การระบายอากาศแบบบังคับ วิธีการควบคุมอุณหภูมิสมดุลระบบควบคุมควบคุมเอาต์พุตของเครื่องทำความร้อนผ่านเอาต์พุตการคำนวณอัตโนมัติ PID ตามจุดอุณหภูมิที่กำหนดโดยระบบ และในที่สุดก็ถึงสมดุลแบบไดนามิก
|
| 6.2 อุปกรณ์หมุนเวียน | ห้องปรับอากาศในตัว ท่ออากาศหมุนเวียน และพัดลมไหลตามแนวแกนยาวสามารถปรับปรุงการไหลของอากาศและความจุความร้อนโดยการปรับปรุงการไหลของอากาศ และปรับปรุงความสม่ำเสมอของอุณหภูมิของห้องทดสอบอย่างมาก |
|
7. ระบบควบคุมโปรแกรม
|
|
|
7.1 คอนโทรลเลอร์
|
TH1200-A, คอนโทรลเลอร์ PLC LCD แบบสัมผัส 7 นิ้วแบบตั้งโปรแกรมได้ |
|
7.2 แสดงความแม่นยำ
|
0.01℃/ 0.1%RH |
|
7.3 หน้าจอความละเอียดสูงแบบสัมผัส
|
การตั้งค่าตามอำเภอใจของเงื่อนไขคงที่ เงื่อนไขของโปรแกรม และการตั้งชื่อการทดสอบการบ่ม หมายเลขซีเรียล ฯลฯ |
|
7.4 ช่วงเวลาสามารถตั้งค่าได้
|
0—999H59นาที |
| 7.5 โหมดตั้งโปรแกรมได้ | ในเวลาเดียวกันสามารถตั้งโปรแกรม 120 กลุ่มที่มีเงื่อนไขต่างกันได้ในกลุ่มของโปรแกรมใดๆ มันสามารถแบ่งออกเป็น 1200 ส่วน และส่วนหนึ่งของจำนวนของส่วนสามารถถูกสกัดกั้นโดยพลการเพื่อดำเนินการตามรอบ หรือเพื่อดำเนินการตามวงจรของส่วนหรือกลุ่มใดๆ |
| 7.6 ความปลอดภัย | มีอุปกรณ์หน่วยความจำปิดเครื่อง ซึ่งสามารถดำเนินการโปรแกรมที่เหลือต่อไปเมื่อไฟถูกเรียกคืน และสามารถใช้เป็นเครื่องนัดหมายเพื่อดำเนินการเริ่มต้นและเวลาทำงานของเครื่อง |
| 7.7 การควบคุม | อุณหภูมิที่เพิ่มขึ้นและลดลงสามารถใช้สำหรับการควบคุมความลาดชัน การควบคุมเส้นโค้ง และมีฟังก์ชันของจุดอ้างอิงอุณหภูมิและความชื้นที่แก้ไขตัวเองได้มีฟังก์ชันการคำนวณอัตโนมัติแบบ PID ซึ่งลดความสะดวกที่เกิดจากการตั้งค่าด้วยตนเอง |
| 7.8 ฟังก์ชั่นการสื่อสาร | อินเทอร์เฟซดิสก์ U, อินเทอร์เฟซ RS-232, ล็อคฮาร์ดแวร์ที่ทำงานผิดพลาด ( LOCK), ซอฟต์แวร์สื่อสารคอมพิวเตอร์มีให้ |
|
7.9 การตั้งค่า
|
การตั้งค่าและเงื่อนไขทั้งหมดจะถูกล็อคโดยอัตโนมัติโดยไมโครคอมพิวเตอร์ |
|
7.10 นาฬิกาปลุก
|
หากเกิดข้อผิดพลาดระหว่างการตั้งค่าหรือการใช้งาน จะมีสัญญาณเตือนให้ |
| 7.11 เอาท์พุต | ตัวควบคุมมีเอาต์พุตพอร์ตสัญญาณบันทึก ซึ่งสามารถเชื่อมต่อกับเครื่องบันทึกอุณหภูมิและความชื้น และสามารถส่งออกเส้นโค้งการบันทึก |
|
อินเทอร์เฟซ 7.12
|
พร้อมกับอินเทอร์เฟซการสื่อสาร RS-232 มาตรฐาน ระยะการส่งข้อมูลยาว สามารถเชื่อมต่อกับพีซีเพื่อควบคุมและบันทึก |
|
8. อุปกรณ์ป้องกันความปลอดภัย
|
|
| 8.1 ระบบทำความเย็น | 1. การป้องกันความร้อนสูงเกินไปของคอมเพรสเซอร์ 2. การป้องกันกระแสเกินของคอมเพรสเซอร์ 3. ป้องกันแรงดันสูงและต่ำของคอมเพรสเซอร์ 4. การป้องกันแรงดันน้ำมันของคอมเพรสเซอร์ (ตัวเลือกสำหรับคอมเพรสเซอร์แบบกึ่งสุญญากาศขนาดใหญ่) 5. การป้องกันอุณหภูมิเกินสำหรับอุณหภูมิการจ่ายของเหลว 6. การป้องกันความดันสูงพิเศษ 7. ระบายความร้อนด้วยอากาศ: ป้องกันความร้อนสูงเกินไปของพัดลมควบแน่น |
| 8.2 ห้องทดสอบ |
1. ปรับระดับการป้องกันอุณหภูมิได้
|
| 8.3 การคุ้มครองอื่นๆ | 1. ลำดับเฟสพลังงานทั้งหมดและการป้องกันการสูญเสียเฟส (สำหรับแหล่งจ่ายไฟสามเฟส) 2. ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร 3. การป้องกันสัญญาณเตือนความล้มเหลวของระบบทำความเย็นที่เกิดจากการเปิดตู้หลายช่อง |
|
9. เงื่อนไขการใช้งาน
|
เงื่อนไขต่อไปนี้รับประกันโดยผู้ใช้ |
| 9.1 ไซต์การติดตั้ง |
1.พื้นราบมีอากาศถ่ายเทสะดวก
|
| 9.2 สภาวะแวดล้อม | 1. อุณหภูมิ: 5 ℃ ～ 35 ℃ 2. ความชื้นสัมพัทธ์: ≤85% 3. ความกดอากาศ: 86kPa ～ 106kPa |
| 9.3 เงื่อนไขการจ่ายไฟ | ข้อกำหนดด้านพลังงาน AC380V: 1. สายเคเบิลห้าแกน (สามเฟสสี่สาย + สายกราวด์ป้องกัน) หนึ่งเส้น (ยาวประมาณ 4 เมตร) 2. ช่วงแรงดันไฟฟ้า: AC 380 V 3. ช่วงความผันผวนของความถี่ที่อนุญาต: (50 ± 0.5) Hz 4. ความต้านทานกราวด์กราวด์ป้องกันน้อยกว่า4Ω 5. ผู้ใช้จำเป็นต้องกำหนดค่าอุปกรณ์ด้วยสวิตช์ลมหรือสวิตช์ไฟตามความจุที่ไซต์การติดตั้ง และสวิตช์นี้จะต้องใช้งานอย่างอิสระโดยอุปกรณ์ |
|
9.4 กระแสไฟสูงสุด
|
Imax≤100A Pmax≤26.5KW |
| 9.5 อื่นๆ | การเปิดประตูห้องทดสอบระหว่างการทดสอบจะทำให้อุณหภูมิและความชื้นในห้องทดสอบผันผวนหากประตูเปิดหลายครั้งหรือเปิดทิ้งไว้เป็นเวลานาน หรือตัวอย่างทดสอบปล่อยความชื้นในระหว่างการทดสอบ เครื่องแลกเปลี่ยนความร้อนของระบบทำความเย็นอาจแข็งตัวและไม่ทำงาน |
