| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN886-2880L |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

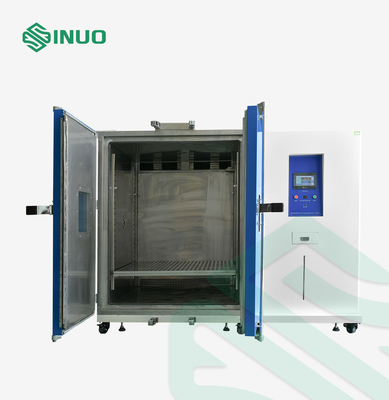

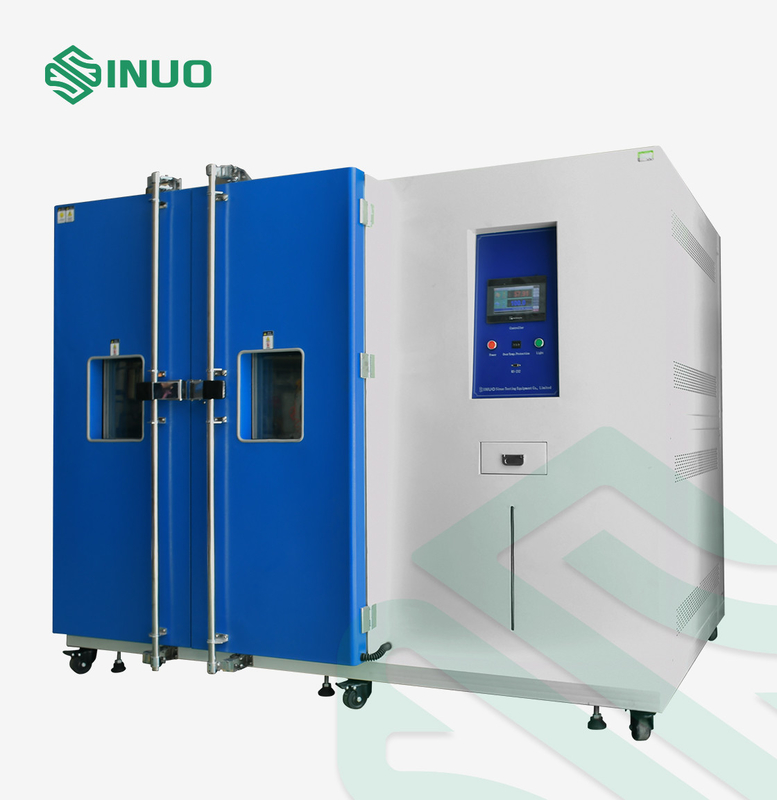

2880L โปรแกรมเดินอุณหภูมิและความชื้นในห้องทดสอบ
การปฏิบัติตามมาตรฐานและข้อ
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”
IEC60068-2-2:2007 "การทดสอบสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"
IEC60068-2-30:2005 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น วัฏจักร (รอบ 12 ชม. + 12 ชม.), IDT”
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT”
ภาพรวมอุปกรณ์
IEC 62368-1:2018 ข้อ 4.1.4, Y4.4, Y6.2 เป็นต้น
ห้องทดสอบนี้ใช้สำหรับการทดสอบความเย็น ความร้อน ความชื้น และความแห้งของวัตถุดิบและอุปกรณ์ เช่น อิเล็กทรอนิกส์ ช่างไฟฟ้า เครื่องใช้ไฟฟ้า พลาสติก ฯลฯ มีวัตถุประสงค์เพื่อยืนยันความน่าเชื่อถือของผลิตภัณฑ์ในการจัดเก็บและขนส่งภายใต้การสลับอุณหภูมิสูงและต่ำ ความร้อนและความชื้น
คุณสมบัติ:
1. ระบบการทดสอบมีการออกแบบโครงสร้างขั้นสูงและเหมาะสม กระบวนการผลิตที่ได้มาตรฐาน รูปลักษณ์ที่สวยงาม และรูปลักษณ์ที่กว้างขวาง
2. ส่วนประกอบการทำงานหลักของห้องทดสอบคือส่วนประกอบที่มีชื่อเสียงระดับโลกห้องทดสอบควบคุมเสียงและการประหยัดพลังงานได้ดีที่สุด
3. การจับคู่ส่วนประกอบและการประกอบเป็นสิ่งที่ดีส่วนประกอบการทำงานหลักนำเข้าจากบริษัทที่มีตราสินค้าระดับสากล ซึ่งช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของห้องทดสอบ และสามารถมั่นใจได้ในระยะยาว วัตถุประสงค์ในการใช้งานความถี่สูง
4. อุปกรณ์มีความสามารถในการปฏิบัติงาน บำรุงรักษา เสถียรภาพของอุณหภูมิที่ดีและ ความทนทานประสิทธิภาพความปลอดภัยที่ดีไม่ก่อให้เกิดมลพิษต่อสิ่งแวดล้อมและเป็นอันตรายต่อสุขภาพของมนุษย์
พารามิเตอร์ทางเทคนิค
|
1. ข้อจำกัดของตัวอย่าง |
ห้องทดสอบนี้ห้าม: การทดสอบหรือการจัดเก็บตัวอย่างสารไวไฟ ระเบิด และระเหยได้ การทดสอบหรือการจัดเก็บตัวอย่างสารกัดกร่อน การทดสอบหรือการจัดเก็บตัวอย่างทางชีวภาพ การทดสอบหรือการจัดเก็บตัวอย่างแหล่งปล่อยคลื่นแม่เหล็กไฟฟ้าแรงสูง การทดสอบหรือการจัดเก็บตัวอย่างวัสดุกัมมันตภาพรังสี การทดสอบหรือการจัดเก็บตัวอย่างสารพิษสูง การทดสอบหรือการจัดเก็บตัวอย่างที่อาจก่อให้เกิดวัสดุไวไฟ ระเบิด ระเหย เป็นพิษสูง กัดกร่อนและกัมมันตภาพรังสีในระหว่างการทดสอบหรือการเก็บรักษา |
|
2. ปริมาณ ขนาด และน้ำหนัก |
|
|
2.1 ปริมาณเนื้อหาที่กำหนด |
2880L |
|
2.2 ขนาดห้องด้านใน |
กว้าง 2400×ล 800×ส 1500 (มม.) |
|
2.3 มิติภายนอก |
ประมาณW3100×D1320×H2100 (มม.) |
|
2.4 น้ำหนัก |
ประมาณ(1500) KG |
|
3. ประสิทธิภาพ |
|
|
3.1 ช่วงอุณหภูมิ |
-40 ℃～+85℃(แบบ C) แบบระบายความร้อนด้วยอากาศ |
|
3.2 ช่วงความชื้น |
(30～95)% RH (ดูแผนภูมิช่วงอุณหภูมิและความชื้นที่ควบคุมได้ ไม่มีการโหลดเปียกและความร้อน)
แผนภูมิช่วงที่ควบคุมอุณหภูมิและความชื้นได้ |
|
3.3 ความผันผวนของอุณหภูมิ |
≤0.5℃ (ความผันผวนของอุณหภูมิคือครึ่งหนึ่งของความแตกต่างระหว่างอุณหภูมิสูงสุดที่วัดได้กับอุณหภูมิต่ำสุดที่จุดศูนย์กลาง) |
|
3.4 ความสม่ำเสมอของอุณหภูมิ |
≤2.0℃ (ความสม่ำเสมอของอุณหภูมิคือค่าเฉลี่ยเลขคณิตของความแตกต่างระหว่างอุณหภูมิสูงสุดและต่ำสุดที่วัดได้ในการทดสอบแต่ละครั้ง) |
|
3.5 ส่วนเบี่ยงเบนความชื้น |
≤ 2%Rh (>75%), 3%Rh (<75%) |
|
3.6 เวลาทำความร้อน |
RT~ 100℃ (2℃-3℃)/นาที |
|
3.7 เวลาในการทำความเย็น |
RT~ -40℃(0.7℃-1℃)/นาที |
|
3.8 เสียงรบกวนจากการทำงาน
|
80dB(A) (ด้านหน้าประตู 1 ม. เหนือพื้นดิน 1.2 ม. ในที่ว่าง) |
|
4. ลักษณะโครงสร้าง |
|
|
4.1 โครงสร้างโดยรวม
|
1. การออกแบบโมดูลาร์แบบบูรณาการ 2. อุปกรณ์แบ่งออกเป็นส่วนต่าง ๆ ดังต่อไปนี้: ส่วนตู้, ส่วนหมุนเวียนอากาศ, ส่วนทำความเย็น, ระบบทำความร้อน, ระบบทำความชื้น, ส่วนควบคุมไฟฟ้า
|
|
4.2 โครงสร้างฉนวนกันความร้อน |
วัสดุผนังด้านนอก: เหล็กชุบสังกะสีสองด้าน, การพ่นเคลือบพื้นผิวหรือเหล็กกล้า Q235, การดองพื้นผิว, ฟอสเฟต, การพ่นเคลือบพื้นผิว วัสดุผนังด้านใน: แผ่นสแตนเลส SUS304 |
|
4.3 การกำหนดค่ามาตรฐานของห้องทดสอบ |
สายไฟ (3 เมตร) 1 ชิ้น (สามารถปรับได้ตามสภาพเว็บไซต์ของผู้ใช้) ตัวป้องกันอุณหภูมิ 1pc รูตะกั่ว (ф100) 1 ชิ้น (วางไว้ทางด้านซ้ายของอุปกรณ์พร้อมฝาปิดสแตนเลส) |
|
4.4 แบริ่งรับน้ำหนัก |
ความสามารถในการรับน้ำหนักของชั้นวางตัวอย่างไม่น้อยกว่า 30KG/layer ความสามารถในการรับน้ำหนักของแผ่นด้านล่างของห้องทดสอบ: ≥100Kg/m2 (โหลดสม่ำเสมอ) |
|
4.5 หน้าต่างสังเกตการณ์ |
วางหน้าต่างหนึ่งชิ้นไว้ที่ประตู ขนาดของหน้าต่างสังเกตการณ์คือ: สูง 480 มม. × กว้าง 350 มม. ลวดความร้อนของหน้าต่างสังเกตการณ์จะเปิดโดยอัตโนมัติในระหว่างการทดสอบที่อุณหภูมิต่ำเพื่อป้องกันการควบแน่นและน้ำค้างแข็ง เพื่อให้แน่ใจว่าการทดสอบ สถานการณ์ภายในห้องสามารถสังเกตได้ผ่านหน้าต่างสังเกตการณ์ |
|

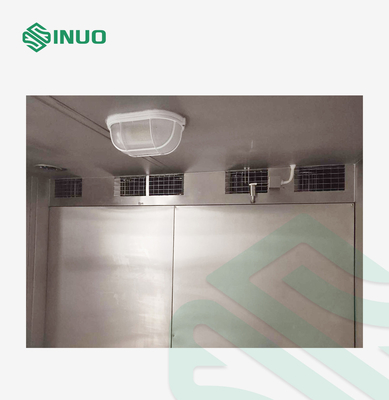

4.6 แสงสว่าง |
ประตูห้องเพาะเลี้ยงมีหลอดไฟ LED แบบป้องกันความชื้น ซึ่งสะดวกสำหรับการสังเกตตัวอย่างการทดสอบในห้องเพาะเลี้ยงไฟถูกควบคุมโดยสวิตช์บนแผงควบคุมด้านนอกห้อง |
|
4.7 ส่วนต่อประสานการทำงานควบคุม |
หน้าจอควบคุมแบบสัมผัส สวิตช์ไฟหลัก ปุ่ม ตัวป้องกันอุณหภูมิเกิน ฯลฯ |
|
4.8 ห้องเครื่องจักร |
หน่วยทำความเย็น ตู้ควบคุมการจ่ายพลังงาน พัดลมดูดอากาศ ฯลฯ |
|
4.9 ตู้ควบคุมการจ่ายไฟ
|
พัดลมระบายความร้อน สวิตช์บอร์ด |
|
5. ส่วนหมุนเวียนอากาศ |
|
|
5.1 พัดลม |
พัดลมกวนอากาศร้อนโดยฮีตเตอร์ในห้องแล้วส่งอากาศออกจากช่องเพื่อให้อากาศหมุนเวียนในห้อง
|
|
5.2 อุโมงค์ลม |
รวมถึงช่องระบายอากาศและอากาศกลับพร้อมไกด์อากาศเพื่อให้เกิดการแลกเปลี่ยนความร้อนอย่างมีประสิทธิภาพสำหรับอุปกรณ์ |
|
5.3 เครื่องทำความร้อน |
ฮีตเตอร์ลวดทำความร้อนไฟฟ้าโลหะผสมนิกเกิล-โครเมียม โหมดควบคุมเครื่องทำความร้อน: การปรับความกว้างพัลส์แบบไม่สัมผัสและระยะอื่นๆ, SSR (โซลิดสเตตรีเลย์) แหล่งความร้อนหลักของอุปกรณ์ให้ความร้อนที่จำเป็นสำหรับการให้ความร้อนและอุณหภูมิคงที่ของอุปกรณ์ โดยมีภาระการให้ความร้อนที่พื้นผิวที่เหมาะสม ไม่มีเปลวไฟ อายุการใช้งานยาวนาน |
|
5.4 เครื่องทำความชื้น |
วิธีการให้ความร้อนและความชื้นของหม้อไอน้ำ เครื่องทำความร้อนหุ้มเกราะสแตนเลส โหมดควบคุมเครื่องทำความร้อน: การปรับความกว้างพัลส์แบบไม่สัมผัสและระยะอื่นๆ, SSR (โซลิดสเตตรีเลย์) อุปกรณ์ควบคุมระดับน้ำ, เครื่องทำความร้อนป้องกันการเผาแห้ง |
|
6. ระบบทำความเย็น |
|
| ชิ้นส่วนทำความเย็นเป็นส่วนหลักของอุปกรณ์ที่สร้างแหล่งกำเนิดความเย็น ซึ่งให้พลังงานความเย็นที่จำเป็นสำหรับการทำความเย็นของอุปกรณ์ อุณหภูมิต่ำ และอุณหภูมิคงที่ตามเงื่อนไขการทดสอบที่แตกต่างกันของอุปกรณ์ ระบบทำความเย็นจะเปิดโดยอัตโนมัติให้ความเย็นสำหรับกระบวนการทดสอบที่สอดคล้องกัน เพื่อให้บรรลุวัตถุประสงค์ของการปฏิบัติตามตัวบ่งชี้ประสิทธิภาพของอุปกรณ์ | |
| 6.1 คอมเพรสเซอร์ | นำเข้าคอมเพรสเซอร์ระบายความร้อนด้วยอากาศ Tecumseh ของฝรั่งเศสระบบทำความเย็นของอุปกรณ์นี้ใช้ระบบทำความเย็นแบบเรียงซ้อน |
| 6.2 ตัวแลกเปลี่ยนความร้อน | เครื่องแลกเปลี่ยนความร้อนแบบครีบใช้สำหรับทำความเย็นและสารทำความเย็นสำหรับระบบทำความเย็นเพื่อให้มีการแลกเปลี่ยนความเย็นและความร้อน |
| 6.3 เครื่องระเหย | แหล่งความเย็นหลักในห้องเพาะเลี้ยง เป็นส่วนประกอบหลักในการแลกเปลี่ยนพลังงานระหว่างความจุความเย็นของหน่วยทำความเย็นกับลมร้อนในห้อง |
| 6.4 อุปกรณ์ควบคุมปริมาณ | การรวมกันของวาล์วขยายตัวและท่อเส้นเลือดฝอย การควบคุมแบบผสม เป็นอุปกรณ์ควบคุมปริมาณของอุปกรณ์นี้ ทำให้สามารถเปลี่ยนสถานะของสารทำความเย็นหลังจากผ่านอุปกรณ์นี้ |
| 6.5 สารทำความเย็น | R404A/R23 (ดัชนีการสูญเสียโอโซนคือ 0) |
| 6.6 ส่วนประกอบแบรนด์ |
|
|
7. ระบบควบคุม |
|
|
7.1 ผู้ควบคุมดูแล |
ตัวควบคุมอุณหภูมิหน้าจอสัมผัสสีขนาด 7 นิ้ว จอแสดงผลภาษาจีนและภาษาอังกฤษ |
|
7.2 โหมดการทำงาน |
ค่าคงที่/โหมดโปรแกรม: ผู้ใช้สามารถทำการทดสอบการเขียนโปรแกรมและการทดสอบคงที่ตามความต้องการและความต้องการของการทดสอบ |
|
7.3 วิธีการตั้งค่า |
ตั้งค่าบนหน้าจอสัมผัส |
|
7.4 อินพุต |
สัญญาณความต้านทานความร้อน |
|
7.5 เอาท์พุต |
เอาต์พุตสัญญาณอุณหภูมิและความชื้นแบบหลายจุด |
|
7.6 วิธีการควบคุม |
ควบคุมและปรับอุณหภูมิและความชื้นในห้องทดสอบ และกำหนดสถานะการทำงานของแต่ละองค์ประกอบของผู้บริหารโดยอัตโนมัติ (เช่น คอมเพรสเซอร์ พัดลม เครื่องทำความร้อน วงจรน้ำ ฯลฯ) การทำงานของ PID และฟังก์ชันการคำนวณอัตโนมัติ วงอัตราส่วน (PB): 0.1%~999.9% เวลารวม (IT): SR-92/SR-93 1～3600 seconds เวลาที่แตกต่าง (DT): SR-92/SR-93 1～1200 วินาที |
|
7.7 ช่วงการตั้งค่า |
อุณหภูมิ: -100~＋300℃, ความชื้น: 0~100%RH |
|
7.8 ความแม่นยำในการควบคุม |
อุณหภูมิ: 0.1°C ความชื้น: 0.1%RH เวลา 0.1 นาที |
|
7.9 แสดงข้อมูลการทดสอบ |
สามารถแสดงอุณหภูมิที่ตั้งไว้, ตั้งค่าความชื้นสัมพัทธ์, อุณหภูมิที่วัดได้, ความชื้นสัมพัทธ์ที่วัดได้, เวลาทำงานทั้งหมด, เวลาที่เหลือของส่วน, สถานะความร้อนและความชื้น, เวลาตามปฏิทิน, ฯลฯ. |
|
7.10 ฟังก์ชั่นเสริม |
ฟังก์ชันแสดงสัญญาณเตือน แจ้งสาเหตุของความล้มเหลว ฟังก์ชั่นป้องกันไฟฟ้าขัดข้อง ฟังก์ชั่นเตือนอุณหภูมิและความชื้นบนและล่าง ฟังก์ชันจับเวลา (เริ่มต้นอัตโนมัติและหยุดอัตโนมัติ) ฟังก์ชันการวินิจฉัยตนเอง |
|
เซ็นเซอร์วัด |
เซ็นเซอร์อุณหภูมิความแม่นยำสูงต้านทานทองคำขาวหุ้มเกราะ |
|
7.11 การป้องกันไฟฟ้าขัดข้อง |
ในอินเทอร์เฟซการตั้งค่าผู้ใช้ จะมีข้อความแจ้งให้ตั้งค่าว่าอุปกรณ์จะยังคงทำงานต่อไปหลังจากไฟฟ้าดับหรือไม่ผู้ใช้สามารถตั้งค่าได้ตามความต้องการ รวมถึงช่วงเวลาสูงสุดที่อนุญาตหลังจากไฟฟ้าดับ |
|
8. การกำหนดค่าอื่นๆ |
|
|
8.1 เบรกเกอร์ไฟรั่วทั้งหมด |
Schneider, AC380V, 60Hz, สามเฟสสี่สาย + กราวด์ป้องกัน |
| 8.2 อุปกรณ์ป้องกันความปลอดภัย |
อุปกรณ์มีฟังก์ชั่นการป้องกันสัญญาณเตือนหลายอย่าง เช่น อุณหภูมิเกิน พัดลมร้อนเกิน กระแสไฟเกิน แรงดันเกินของคอมเพรสเซอร์ ความร้อนสูงเกินไป ฯลฯ ฟังก์ชันการวินิจฉัยข้อผิดพลาดด้วยตนเองของคอนโทรลเลอร์สามารถมั่นใจได้ว่าเมื่ออุปกรณ์ผิดปกติ , มันจะตัดไฟของส่วนประกอบหลักและส่งสัญญาณเตือนพร้อมกัน รวมทั้ง: (1) สวิตช์อากาศ (เพื่อป้องกันกระแสเกินและไฟฟ้าลัดวงจร); (5) การป้องกันอุณหภูมิภายในห้องปรับอากาศ (เพื่อป้องกันไม่ให้อุณหภูมิรอบส่วนทำความร้อนสูงเกินไป และเพื่อป้องกันเปลือกห้องทดสอบ) |
|
8.3 อื่นๆ |
สัญญาณเตือนอุณหภูมิเกินในห้อง สัญญาณเตือนพัดลมร้อน คอมเพรสเซอร์แรงดันเกินและสัญญาณเตือนความร้อนสูงเกินไป ลำดับเฟสกำลังทั้งหมดและการป้องกันการสูญเสียเฟส ป้องกันการรั่วไหล |
|
8.4 สายไฟ |
สายเคเบิลห้าสาย (สายเคเบิลสี่แกน + สายกราวด์ป้องกัน) หนึ่งเส้น (ความยาวสามารถกำหนดได้ตามความต้องการของลูกค้า) |
|
9. เงื่อนไขการใช้งาน |
เงื่อนไขต่อไปนี้รับประกันโดยผู้ใช้ |
|
9.1 ไซต์การติดตั้ง |
1.พื้นราบมีอากาศถ่ายเทสะดวก 5. ความจุแบริ่งพื้นของไซต์: ไม่น้อยกว่า 800 กก./m2
A:≥10cm B:≥30cm C:≥120cm D: ≥10cm E:≥40com |
|
9.2 สภาวะแวดล้อม |
1. อุณหภูมิ: 5 ℃ ～ 35 ℃ 2. ความชื้นสัมพัทธ์: ≤85% 3. ความกดอากาศ: 86kPa ～ 106kPa |
|
9.3 น้ำประปา (เฉพาะอุปกรณ์ทำความร้อนชื้นที่มีเครื่องทำน้ำบริสุทธิ์) |
การไหล ≥200kg / h ความดัน 0.1MPa ～ 0.25MPa (ผู้ใช้เครื่องทำน้ำบริสุทธิ์ควรเตรียม) |
| 9.4 เงื่อนไขการจ่ายไฟ | AC380V สามเฟสสี่สาย + สายกราวด์ป้องกัน ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต: (1±10%) 380V ช่วงความผันผวนของความถี่ที่อนุญาต: (1±1%) 60Hz ความต้านทานกราวด์ของสายดินป้องกันมีค่าน้อยกว่า 4Ω;แหล่งจ่ายไฟ TN-S หรือแหล่งจ่ายไฟ TT ผู้ใช้จำเป็นต้องกำหนดค่าสวิตช์ลมหรือสวิตช์ไฟของความจุที่สอดคล้องกันสำหรับอุปกรณ์ที่ไซต์การติดตั้ง และสวิตช์นี้ต้องเป็นอิสระและเฉพาะสำหรับการใช้งานอุปกรณ์นี้ ประมาณ 15.8 กิโลวัตต์ |
| 9.5 อื่นๆ | การเปิดประตูห้องทดสอบระหว่างการทดสอบจะทำให้อุณหภูมิและความชื้นในห้องทดสอบผันผวนหากประตูเปิดหลายครั้งหรือเปิดทิ้งไว้เป็นเวลานาน หรือตัวอย่างทดสอบปล่อยความชื้นในระหว่างการทดสอบ เครื่องแลกเปลี่ยนความร้อนของระบบทำความเย็นอาจแข็งตัวและไม่ทำงาน |
