| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN557 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60086-4 เครื่องทดสอบแบตเตอรี่
มาตรฐานและข้อตกลงที่ปฏิบัติตาม
IEC60086-4:2014แบตเตอรี่ประจําตัว ภาคที่ 4: ความปลอดภัยของแบตเตอรี่ลิเดียมข้อ 62.5 และ 62.7 ภาพ 1
UL 2580 แบตเตอรี่สําหรับใช้ในรถไฟฟ้า รายละเอียด B2.10 และ D310
UL 1642 แบตเตอรี่สําหรับการใช้ข้อ 20 รูป 201
UL 2054 ข้อดีสําหรับแบตเตอรี่ Pack ข้อ 22 รูป. 22
ปริมาตรเทคนิค
| ขั้นต่ําตัวอย่าง |
อุปกรณ์ทดสอบนี้ห้าม: การทดสอบหรือเก็บตัวอย่างชีววิทยา การทดสอบหรือเก็บตัวอย่างของแหล่งการปล่อยไฟฟ้าแม่เหล็กแรง การทดสอบหรือเก็บตัวอย่างของวัสดุรังสี การทดสอบหรือเก็บตัวอย่างของสารพิษสูง การทดสอบหรือการเก็บตัวอย่างระหว่างการทดสอบหรือการเก็บตัวที่อาจผลิตสารหรือวัตถุดังกล่าว |
|
| จํานวนสถานี | 1 สถานี | |
| เครื่องเผา | เครื่องเผาผลาญบันเซน กว้างภายในท่อ 0.375 นิ้ว (9.5 มม.) | |
| ไฟไฟใช้เวลา | 99H59M59.9S±0.1s | |
| ความสูงของไฟ | 10~75±2mm สามารถปรับได้ | |
| กว้างของหลุมทดสอบ | 102 มม. | |
| อุปกรณ์จุดไฟ | อัตโนมัติจุดไฟ | |
| สัญลักษณ์ของเครื่องเป่าและอุปกรณ์ไฟฟ้า | |
|
| กว้างแท่งทดสอบ | 1/4 นิ้ว (6.4 มิลลิเมตร) ×12 นิ้ว (305 มิลลิเมตร) | |
| ความกว้างของฝาทดสอบ | ขนาด 24 นิ้ว (610 มม) × 12 นิ้ว (305 มม) สี่เหลี่ยม | |
| ความสูงของฝาทดสอบ | 12 นิ้ว (305 มม.) | |
| การทดสอบกว้างของเครืออลูมิเนียม | 00.010 นิ้ว (0.25 มิลลิเมตร) 16 หลุม × 16 หลุม | |
| ปกปิดเครือข่ายสแตนเลสทรงแปดเหลี่ยม | ระยะทางระหว่างกัน 2 ฟุต (610mm) ความสูงครอบคลุมเครือ Octagonal1 ฟุต (305mm) | |
| หน้าจอ | 150×150mm (ทําจากสายเหล็ก Mesh กับ 20 หลุมต่อเท้าหรือสายเหล็ก 0.017 นิ้ว / 0.43 มม.), ความจุสูงสุด:5kg | |
|
การวาดแบบมาตรฐานของ กล่อง 8 ด้าน |
|
|
|

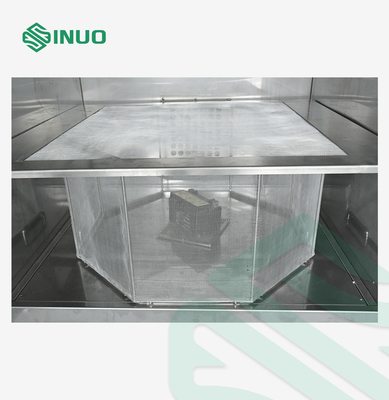

รูปภาพทางกายภาพ กล่อง 8 ด้าน |
|
|
| ความต้องการแก๊สเผาไหม้ | ก๊าซน้ํามันเหลวความบริสุทธิ์สูง (ควรได้รับการเตรียมโดยลูกค้า) | |
| ระบบควบคุม | PLC, และมีรีโมทคอนโทรลเลอร์ที่นําเสนอ, กระบวนการทดสอบทั้งหมดอัตโนมัติเต็ม | |
| การแสดงและวิธีการทํางาน | หน้าจอสัมผัส | |
| มอนิเตอร์วีดีโอ | ยี่ห้อ | MI |
| รุ่น | MJSXJ09CM | |
| ขนาด | 115*78*78 มม. | |
| การแก้ไข | 1296P ((3 เมกะพิกเซล) | |
| มุมมอง | ทิศตรง 360° สูง 108° | |
| การควบคุม PTZ | การควบคุม APP (แนวราบ + สูง) | |
| ตลาดกลางคืนสีเต็ม | ความสว่างต่ํา สีเต็ม | |
| การมองเห็นกลางคืนด้วยอินฟราเรด | หนุน | |
| เสียงสองทาง | หนุน | |
| ฟังก์ชันการติดตาม | หนุน | |
| วิธีการติดตั้ง | วางเรียบ / หันกลับ / ติดด้านข้าง | |
| ช่อง Wifi | 2.4GHz | |
| การเก็บรักษา | มีการ์ด microSD 32G | |
| ขนาดระหว่าง | W800XD700XH700 มิลลิเมตร | |
| มิติรวม | W1000XD900XH1620 มิลลิเมตร | |
| หน้าต่างการสังเกต | 430 X 350mm ((แก้วกันระเบิดกระชับความหนา 20mm) | |
| วัสดุห้องภายใน | SUS304 สแตนเลส | |
| วัสดุห้องภายนอก | ขนาดความหนาว | |
| เครื่องดูดควัน | Φ 150 มิลลิเมตรด้านหลัง | |
| ด้านใต้ | เครื่องติดตั้งล้อทั่วไป | |
| สนามลดความดัน | ห้องทดสอบที่มีอุปกรณ์ลดความดัน เมื่อความดันในห้องที่จะตั้งขึ้น | |

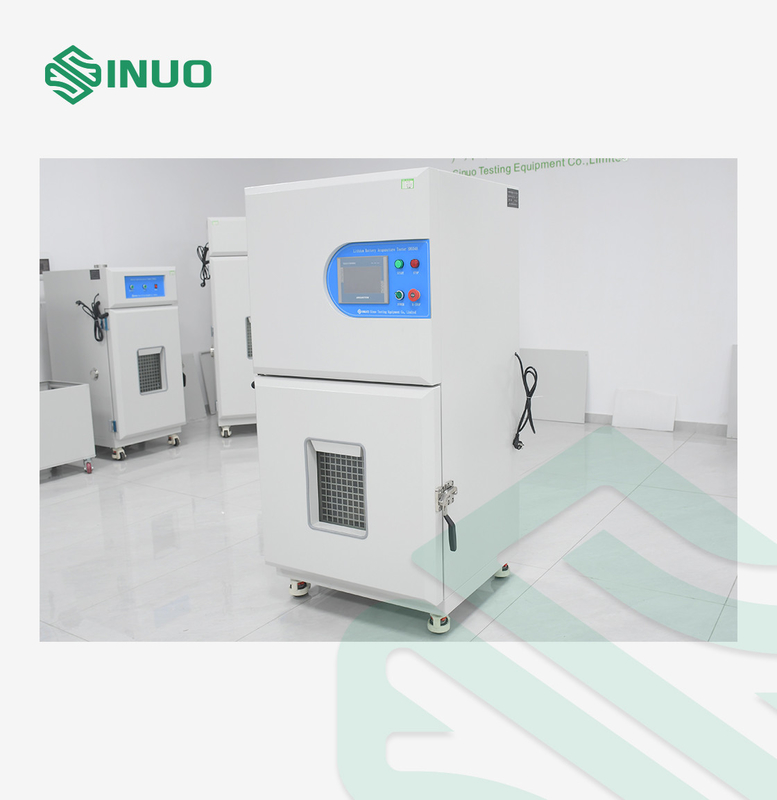

ภาพรวมของอุปกรณ์
1 ภาพรวมสินค้า
1.1 มาตรฐานที่ใช้
อุปกรณ์นี้เป็นไปตามIEC60086-4:2014 รูป 1,UL2054 ข้อ 22 รูป 221, UL 1642-2009 ข้อ 20 รูป. 20.1, GB 31241-2014 มาตรา 7.9 รูป E2.
1.2 การใช้งาน
อุปกรณ์ทดสอบการเผาไหม้ของแบตเตอรี่ เป็นอุปกรณ์ทดสอบที่จําเป็นสําหรับผู้ผลิตแบตเตอรี่และส่วนตรวจสอบคุณภาพ อุปกรณ์นี้มีลักษณะของการทํางานที่สะดวกสบายความปลอดภัยและความน่าเชื่อถือเป็นเครื่องทดสอบที่เหมาะสมสําหรับการเผาไหม้แบตเตอรี่และการทดสอบกระสุน
1.3 ลักษณะ
1.3.1 PLC และจอสัมผัสสําหรับการควบคุมและการทํางาน
1.3.2 เมื่อมีสัญญาณเตือนควัน ระบบออกจะเปิดโดยอัตโนมัติ และเมื่อไม่มีควัน ระบบจะปิดหลังการช้า
1.3.3 ระเบิดจุดไฟที่ล้มเหลวและตัดแหล่งควัน
1.3.4 การส่องแสงที่ติดตั้งด้วยการสะท้อนภายนอก เพื่อให้ประกันอายุการใช้งานและความปลอดภัยของแสง เป็นต้น
1.3.5 กล้องวีดีโอ HD และหน้าต่างภาพสามารถทําให้ผู้ประกอบการสังเกตเห็นชัดเจนการเปลี่ยนแปลงของวัตถุทดลองในการทดลอง
1.3.6 ด้วยกระจกกันระเบิด และพร้อมกับเครือเหล็ก การป้องกันสองเท่า
1.3.7 การควบคุมโดยรีโมทคอนโทรลเลอร์ ระยะทางสูงสุดสามารถถึง 10 เมตร
1.4 ขั้นตอนการทดสอบ

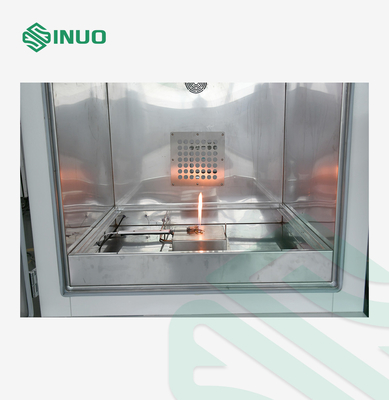

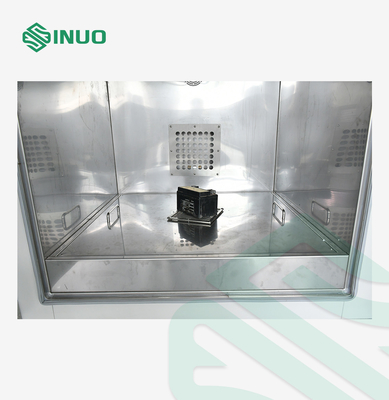

แบตเตอรี่การทดสอบถูกวางบนโต๊ะเรียบที่ครอบคลุมด้วยแผ่นปกด้วยหลุมในกว้าง 4 นิ้วตรงกลางแผ่นปกทําจากสายเหล็กเครือข่ายที่มี 20 หลุมต่อเท้าหรือสายเหล็ก 0.017 นิ้ว (0.43 มม.) วางจอที่มี 8 ด้านกว้าง 2 ฟุต (610 มม) และสูง 1 ฟุต (305 มม) ในแต่ละด้านรอบตัวอย่าง.25mm) สายเหล็กที่ 16-18 สายต่อนิ้วตัวอย่างถูกวางบนเครือโลหะ ปิดรูที่กลางโต๊ะ แล้วทําความร้อนจนมันระเบิดหรือทําลายทิศทางของซัลฟ์ความปลอดภัยเป็นขนานกับผ้าอะไซเบสต์.
การยอมรับ: ไม่มีส่วนใดของแบตเตอรี่ระเบิดเจาะจอ และไม่มีส่วนใดหรือทั้งหมดของแบตเตอรี่ออกมาจากจอ
