| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN553 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

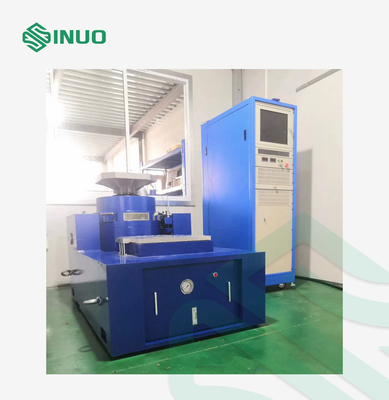

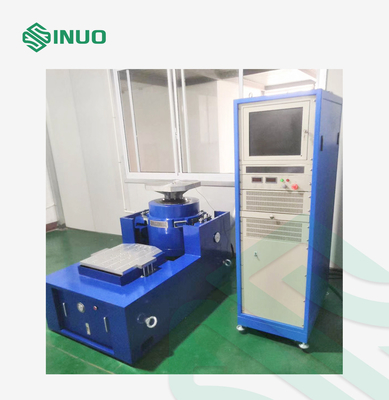

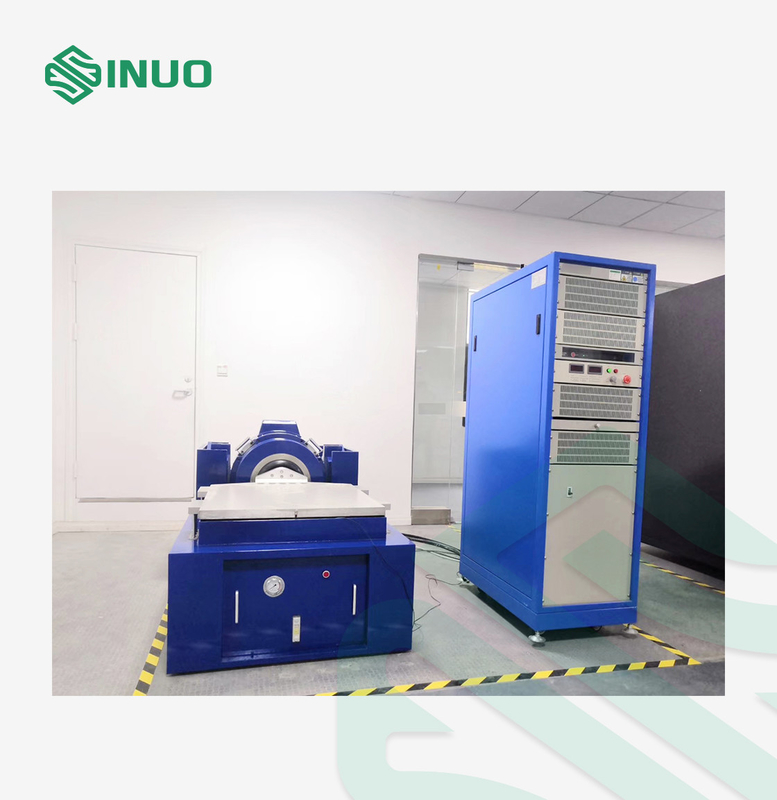

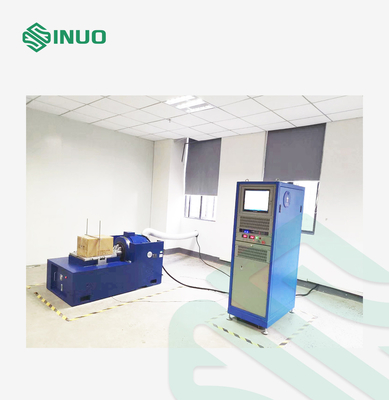

UL 2580 อุปกรณ์ทดสอบการสั่นสะเทือนของเซลล์แบตเตอรี่รถยนต์ไฟฟ้าสำหรับถนนไฟฟ้า UL 2580
การปฏิบัติตามมาตรฐานและข้อ
UL 2580:2020 มาตรฐานเพื่อความปลอดภัย แบตเตอรี่สำหรับใช้ในรถยนต์ไฟฟ้า ภาคผนวก B2.1 และภาคผนวก B3.6
IEC60335-2-24:2012
IEC 62133-2012
GB/T31485, EN, UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006
ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด:แบตเตอรี่, ชุดแบตเตอรี่, คอมเพรสเซอร์ตู้เย็น, คอมเพรสเซอร์ทำความเย็นสำหรับเครื่องปรับอากาศรถยนต์ทุกประเภทสำหรับสารทำความเย็นที่มี R134a, คอมเพรสเซอร์ไฟฟ้า, ท่อไอเสียรถยนต์, ท่อไอเสียรถยนต์, แผงหน้าปัดรถยนต์, การประกอบโรงรถ, สกายไลท์ในรถยนต์, เครื่องปรับอากาศในรถยนต์
แอปพลิเคชัน:ใช้ในการทดสอบการสั่นสะเทือนของชิ้นงานทุกประเภท พารามิเตอร์ของชิ้นงาน เช่น คอมเพรสเซอร์ถูกแช่เย็น กำลังไฟฟ้าเข้า เสียง ฯลฯ จะต้องไม่เกินข้อกำหนดมาตรฐานหลังการทดสอบ
หลักการทดสอบ: ตัวนำพลังงานถูกย้ายในเอฟเฟกต์สนามแม่เหล็กของแรงแม่เหล็กไฟฟ้าเมื่อไดนามิกในแพลตฟอร์มสั่นสะเทือนแม่เหล็กไฟฟ้าถูกสร้างขึ้นโดยสัญญาณกระแสสลับ การเคลื่อนที่แบบสั่นจะถูกสร้างขึ้น
โครงสร้าง:ระบบทดสอบการสั่นสะเทือนประกอบด้วยสี่ส่วน: ตารางทดสอบการสั่นสะเทือน เครื่องขยายกำลังเสียง ตัวควบคุม และพัดลมระบายความร้อน
1. ตารางการสั่นสะเทือน: การเคลื่อนไหว: ส่วนที่สำคัญที่สุดของเวทีการสั่นด้วยไฟฟ้าคือไดนามิกและเป็นระบบกิจกรรมไดนามิกทำงานอย่างไร?มันถูกวางไว้ในช่องว่างอากาศทำงานที่สร้างโดยวงแหวนไดรฟ์ในวงแหวนของไดรฟ์เพื่อให้ขดลวดของไดรฟ์ได้รับพลังงานจากการสั่นสะเทือนขึ้นและลงนี่คือผลงานของไดนามิกเซอร์เคิล
2. ขดลวดแม่เหล็ก: ขดลวดกระตุ้นตารางสั่นสะเทือนไฟฟ้าแบ่งออกเป็นส่วนบนและการติดตามที่น่าตื่นเต้น ทั้งสองประกอบด้วยสนามแม่เหล็กตั้งฉากร่วมกันสองแห่งพร้อมกับไดนามิก ขดลวดถูกตัดเพื่อสร้างการเหนี่ยวนำแม่เหล็กในกรณีของ พลังงานตารางการสั่นเป็นแรงพิเศษที่จำเป็นสำหรับการตัดร่วมกันระหว่างไดนามิกและการกระตุ้น
3. ส่วนเครื่องขยายเสียง: เครื่องขยายเสียงเป็นส่วนสำคัญของระบบทดสอบการสั่นสะเทือนไฟฟ้า การทำงานและตารางการสั่นที่ตรงกับประสิทธิภาพโดยรวมของระบบทดสอบการสั่นสะเทือนโดยตรงการพัฒนาเครื่องขยายกำลังได้รับประสบการณ์สามชั่วอายุคน: เครื่องขยายเสียงหลอดอิเล็กทรอนิกส์, เครื่องขยายเสียงเชิงเส้นทรานซิสเตอร์, เครื่องขยายเสียงหลอดสวิตช์ปัจจุบันไม่ค่อยได้ใช้เครื่องขยายเสียงหลอดอิเล็กทรอนิกส์ ประสิทธิภาพการแปลงของเครื่องขยายเสียงเชิงเส้นของทรานซิสเตอร์โดยทั่วไปเพียงประมาณ 50% ในขณะที่พลังงานอื่น ๆ จะถูกแปลงเป็นพลังงานความร้อน ไม่เพียงแต่ประสิทธิภาพการแปลงต่ำ แต่ยัง การกระจายความร้อนเป็นปัญหาใหญ่ , เครื่องขยายเสียงหลอดสวิตชิ่งใช้หลอดเอฟเฟกต์สนามพลังงาน, การสูญเสียมีขนาดเล็กมาก, ประสิทธิภาพมากกว่า 90%, เครื่องขยายเสียงหลอดสวิตชิ่งของเรามีมากกว่า 95% ในปัจจุบัน
4. หลักการทำงานของเครื่องขยายกำลังไฟฟ้า: กระแสสลับสามเฟสถูกแยกออกจากหม้อแปลงความถี่กำลังป้อนตัวกรองสะพานเต็มสามเฟสแบบสเต็ปดาวน์จากนั้นรับแหล่งพลังงาน DC ที่มีลายทางต่ำไปยังหม้อแปลง H-bridge โดยตัวเก็บประจุ การกรองคลื่นแรงดันเอาต์พุตจะถูกส่งไปยังโต๊ะสั่นหลังจากแม่พิมพ์ปกติและโหมดทั่วไปที่ทำให้หายใจไม่ออก
5. ชุดควบคุม: ผลิตภัณฑ์หลักของเรา Venzo series ตัวควบคุมการสั่นสะเทือนเป็นตัวควบคุมที่ยอดเยี่ยมซึ่งคุ้มค่าคือความสามารถในการควบคุมตารางการสั่นสะเทือนทุกชนิด (โต๊ะสั่นไฟฟ้าหรือไฮดรอลิก ฯลฯ )ใช้เฟรม DSP ขั้นสูงระดับสากลและอัลกอริธึมการควบคุม โปรเซสเซอร์ DSP จุดลอยตัว 32 บิต 450MHz DSP ประสิทธิภาพสูง 24 บิต ADC สูงสุด 130 dB ช่วงไดนามิก 32 ให้คุณภาพการควบคุมที่เชื่อถือได้ในเวลาเดียวกัน เครื่องมือนี้สามารถให้โมดูลซอฟต์แวร์ควบคุมการสั่นสะเทือนที่ครอบคลุมที่สุดแก่คุณ ซึ่งรวมถึง: การสุ่ม ไซน์ ผลกระทบแบบคลาสสิก การค้นหาด้วยคลื่นเสียงและที่อยู่อาศัย การควบคุมสเปกตรัมการตอบสนองต่อแรงกระแทก สุ่มไซน์ ไซน์บวกไซน์ สุ่มบวกสุ่ม ยาว ประชามติรูปคลื่นและฟังก์ชันเสริมอื่น ๆโมดูลการทำงานแต่ละโมดูลมีฟังก์ชันพื้นฐานและคุณสมบัติเสริม ผู้ใช้สามารถปรับแต่งฟังก์ชันที่ต้องการได้ตามความต้องการใช้งานง่าย ฟังก์ชันการควบคุมที่หลากหลาย ฟังก์ชันการวิเคราะห์ขั้นสูงและฟังก์ชันการรายงาน อัปเกรดฮาร์ดแวร์และฮาร์ดแวร์ได้ง่าย และมีความน่าเชื่อถือสูง ดังนั้นตัวควบคุมการสั่นสะเทือนของบริษัทของเราจึงคุ้มค่า
ใช้สิ่งแวดล้อม:
1. แหล่งจ่ายไฟสามเฟสของระบบจ่ายไฟ: AC380V±10%/50Hz 30KW
2. ช่วงอุณหภูมิ:0 ℃ ~ 40 ℃
3. ช่วงความชื้น: 0-90% ไม่เปิดเผย
4. สถานที่ติดตั้งควรเป็นพื้นเรียบ ไม่มีก๊าซกัดกร่อน มีฝุ่นน้อย ควรมีเครื่องปรับอากาศหนึ่งเครื่อง
5. ระบบทดสอบแรงสั่นสะเทือนต้องติดตั้งกราวด์สำหรับห้องปฏิบัติการโดยเฉพาะความต้านทานกราวด์กราวด์น้อยกว่า4Ω
6. ผู้ใช้บริการควรเตรียมเครื่องกระจายแรง, รถฟอร์คลิฟท์
พารามิเตอร์ทางเทคนิค
| เครื่องกำเนิดการสั่นสะเทือน | DC-600 | DC-2000 |
| แรงไซน์ | 600kgf (6000N) | 2000kgf (2000N) |
| แรงสุ่ม | 600kgf (6000N) | 2000kgf (2000N) |
| แรงกระแทก | 1200kgf (12000N) | 4000kgf (40000N) |
| ช่วงความถี่ | 5 ~ 3500Hz | 5 ~ 3500Hz |
| การกระจัดอย่างต่อเนื่อง | 51mm | 51mm |
| ความถี่การแยกการสั่นสะเทือน | 3Hz | 2.5Hz |
| ความถี่เรโซแนนซ์ระดับหนึ่ง | 3300±5%Hz | 2600±5%Hz |
| สกรูเคาน์เตอร์ | 17*M8 | 17*M10 |
| การรั่วไหลของสนามแม่เหล็ก | <1MT | <1MT |
| ความเร็วสูงสุด | 2m/วินาที | 2m/วินาที |
| อัตราเร่งสูงสุด | 750 เมตร/วินาที2(75g) | 980m/s2(100 กรัม) |
| มวลที่เท่ากันของชิ้นส่วนที่เคลื่อนที่ได้ | 8กก. | 20กก. |
| เส้นผ่านศูนย์กลางคอยล์ไดนามิก | Φ230mm | Φ280mm |
| แม็กซ์กำลังโหลด | 300Kg | 300Kg |
| น้ำหนัก | 590กก. | 2695กก. |
| สวิตช์เพาเวอร์แอมพลิฟายเออร์ | (KA-5) | KA-21 |
| เอาต์พุตเครื่องขยายเสียง | 5KVA | 21KVA |
| จัดอันดับแรงดันขาออก | 120Vrms | 120Vrms |
| อัตราส่วนสัญญาณต่อเสียงรบกวน | >65dB | >65dB |
| ประสิทธิภาพของเครื่องขยายเสียง | ＞95% | ＞95% |
| การป้องกันระบบ | การป้องกันอุณหภูมิ, การป้องกันการแทนที่, การป้องกันแรงดันเกิน, การป้องกันกระแสเกิน, การป้องกันแรงดันต่ำ, การป้องกันภายนอก, การป้องกันความผิดพลาดทางตรรกะ | การป้องกันอุณหภูมิ, การป้องกันการแทนที่, การป้องกันแรงดันเกิน, การป้องกันกระแสเกิน, การป้องกันแรงดันต่ำ, การป้องกันภายนอก, การป้องกันความผิดพลาดทางตรรกะ |
| ขนาด | 1800*900*800มม. | 1800*900*800มม. |
| น้ำหนัก | 240กก. | 450kg |
| เคาน์เตอร์ขยายแนวตั้ง | TB-0505 | TB-1010 |
| ขนาดโต๊ะ | 500mm×500mm | 1000mm×`000mm |
| น้ำหนักโต๊ะ | 25กก. | 60กก. |
| ความถี่สูงสุด | 2000Hz | 200Hz |
| ตารางระดับ | S-0505 | S-1010 |
| ขนาดโต๊ะ | 500mm×500mm | 1000mm×`000mm |
| น้ำหนักโต๊ะ | 25กก. | 60กก. |
| ความถี่สูงสุด | 2000Hz | 200Hz |
| คอมพิวเตอร์และอุปกรณ์ที่เกี่ยวข้อง | ||
| เจ้าภาพ | Lenovo | Lenovo |
| เฝ้าสังเกต | ปรับแต่งตามตำแหน่งที่สงวนไว้ของห้องไฟฟ้า | ปรับแต่งตามตำแหน่งที่สงวนไว้ของห้องไฟฟ้า |
| พัดลม | FJ-600 | FJ-2000 |
| พลังพัดลม | 4KW | 7.5KW |
| ปริมาณลม | 0.33M3/s | 0.71M3/s |
| แรงดันลม | 3.5Kpa | 3.5Kpa |
| ขนาด | 500*300*200mm | 500*300*200mm |
| ความยาวท่อ | 4m | 4m |
| น้ำหนัก | 115กก. | 140กก. |
| มาตรความเร่ง (ซีรี่ส์ JF) | ||
| ความไว | 150pc/g | 150pc/g |
| ช่วงความถี่ | 0.3-8000Hz±10% | 0.3-8000Hz±10% |
| ช่วงการวัด | 2000g | 2000g |
| ทนต่อแรงกระแทก | 2500g | 2500g |
| ความยาวสาย | 5m | 5m |
| อุณหภูมิในการทำงาน | -40-150℃ | -40-150℃ |
| น้ำหนัก | 35Gram | 35Gram |
| วิธีการติดตั้ง | M5 | M5 |
