| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN778 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60695-2-20 วิธีทดสอบขดลวดจุดระเบิดด้วยลวดร้อน
การปฏิบัติตามมาตรฐานและข้อ
IEC60695-2-20 “การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2: วิธีทดสอบโดยใช้ลวดเรืองแสง/ร้อน - ส่วนที่ 20: การทดสอบการจุดติดไฟของขดลวดลวดร้อนบนวัสดุ”
ภาพรวมอุปกรณ์
แอปพลิเคชัน:เหมาะสำหรับการทดสอบอันตรายจากไฟไหม้บนวัสดุฉนวนไฟฟ้าที่เป็นของแข็งของอุปกรณ์เทคโนโลยีสารสนเทศ สวิตช์เกียร์แรงดันต่ำและชิ้นส่วนอุปกรณ์ควบคุม ฯลฯ จำลองความเครียดจากความร้อนที่เกิดจากส่วนประกอบที่ร้อนหรือความต้านทานเกินหรือแหล่งกำเนิดประกายไฟในเวลาอันสั้น

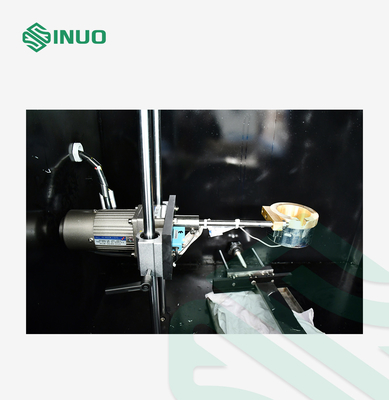

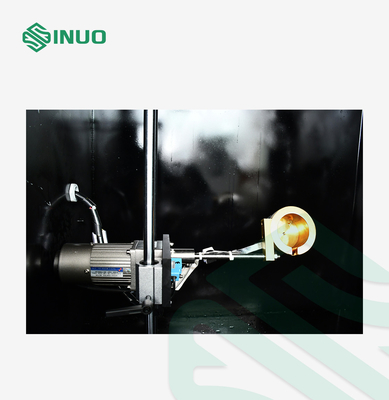

หลักการทดสอบ:ใช้ลวดความร้อนไฟฟ้าที่มีขนาดเฉพาะ (ф0.5mm ความยาว 250mm) และวัสดุเฉพาะ (Ni80/Cr20)หลังจากที่พลังงานความร้อนที่ระบุ (0.26W/mm) และเวลาที่กำหนด (8 วินาที ~ 12 วินาที) ได้รับการอบอ่อนล่วงหน้าตามความตึงของขดลวดบางอย่าง (5.4N) และระยะการหมุนที่แน่นอน (6 หรือ 6.35 มม.) ลม 5 เต็ม เปิดตัวอย่าง ทดสอบตัวอย่างด้วยลวดความร้อนไฟฟ้าภายใต้พลังงานความร้อนที่กำหนด (0.26W/mm) เป็นเวลา 120 วินาที และประเมินอันตรายจากไฟไหม้โดยพิจารณาจากว่าตัวอย่างถูกจุดไฟหรือเวลาจุดระเบิด

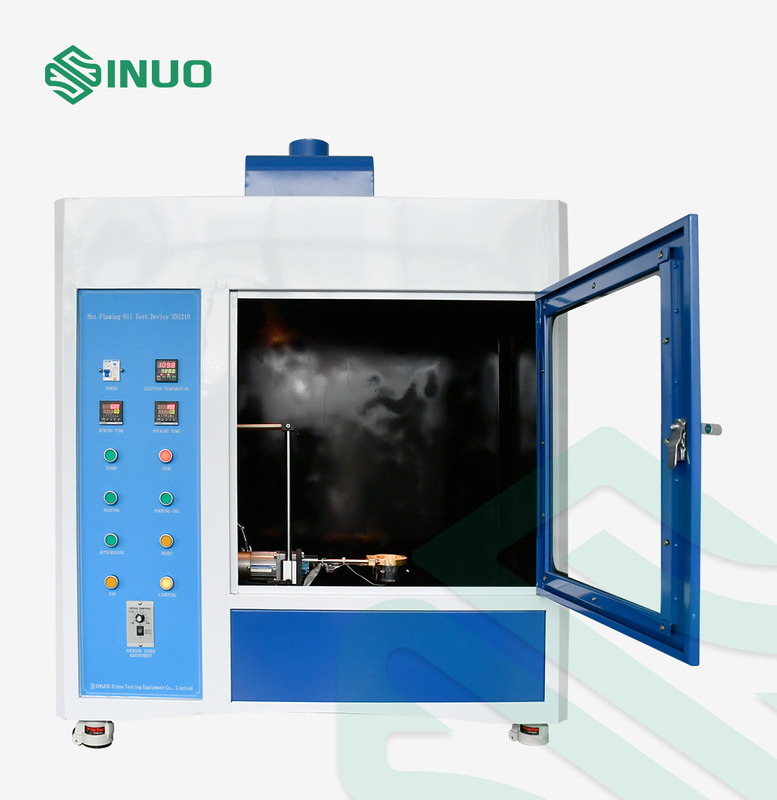

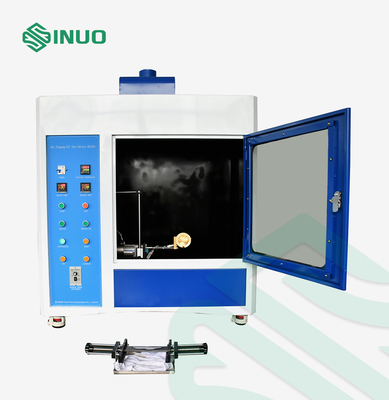

โครงสร้าง:โครงสร้างตู้ดูดควันพร้อมตู้ดูดควัน
พารามิเตอร์ทางเทคนิค
| วิธีการควบคุมและการใช้งาน |
การควบคุมไฟฟ้า, การทำงานของปุ่ม (การทำงานของหน้าจอสัมผัสควบคุม PLC คือไม่จำเป็น) |
| Hot-wire | ф0.5mm, Ni80/Cr20, ความยาว 250mm±5mm, ความต้านทานความเย็น 5.28Ω/m |
| ระยะห่างวงเล็บหลอม | 250mm |
| ระยะทางและความสูงของผู้ถือตัวอย่าง | 70 มม. สูง 60 มม. (ระยะห่างจากพื้นผิวของตัวรองรับถึงพื้นผิวของถาดรับ) |
| ความตึงของไขลานและระยะพิทช์ที่คดเคี้ยว | 5.4N±0.05N, 6.35mm±0.5mm (มี 5 วงกลมเต็มภายใน 31.5mm±0.5mm, 6mm ตามมาตรฐานแห่งชาติของจีน) |
| เวลาหลอมและกำลัง | 8 วินาที ~ 12 วินาที (ตั้งค่าล่วงหน้า 1 วินาที ~ 999.9 วินาทีจอแสดงผลดิจิตอล) 0.26W/mm±4% (จอแสดงผลดิจิตอลสามารถปรับได้) |
| เวลาทดสอบและกำลัง | 120 วินาที (จอแสดงผลดิจิตอล 1 วินาที ~ 999.9 วินาทีสามารถตั้งค่าล่วงหน้าได้) 0.26W/mm±4% (จอแสดงผลดิจิตอลสามารถปรับได้) |
| ขนาดตัวอย่าง | ยาว×กว้าง×สูง:(125 ± 5 มม.) × (13.0 ± 0.5 มม.) × (0.75+0.075 0 มม.,1.5+0.15 0 มม.,3+0.3 0 มม.)[ 0.75± 0.1 มม.,1.5± 0.1 มม.,3± 0.2 มม. ตามมาตรฐานแห่งชาติของจีน] |
| ระหว่างการทดสอบ | ควบคุมโปรแกรมทดสอบอัตโนมัติ, การระบายอากาศอิสระ |
| ติดตั้งไฟห้องทดสอบพร้อมระบบควบคุม | มีไฟพร้อมคอนโทรล |
| ห้องทดสอบและขนาดภายนอก | >0.5 คิว พื้นหลังสีดำด้าน พร้อมพัดลมดูดอากาศ ขนาด WDH=1100×550×1200mm, 130kg |
| แหล่งจ่ายไฟ | ตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า |
