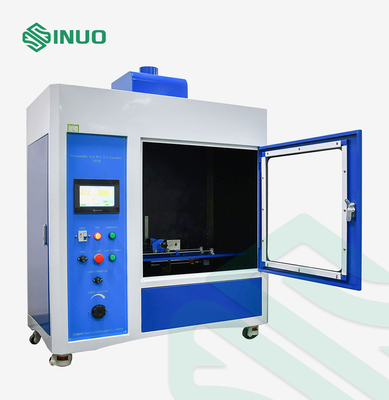

IEC 60695-2-13 ห้องทดสอบความไวไฟของลวดเรืองแสงที่ตั้งโปรแกรมได้

IEC 60695-2-13 ห้องทดสอบความไวไฟของลวดเรืองแสงที่ตั้งโปรแกรมได้

การปฏิบัติตามมาตรฐานและข้อ

IEC60695-2-10 "การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-10: วิธีทดสอบแบบเรืองแสง/แบบลวดร้อน - เครื่องมือลวดเรืองแสงและขั้นตอนการทดสอบทั่วไป"

IEC 60695-2-11 "การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-11: วิธีทดสอบแบบเรืองแสง/แบบลวดร้อน - วิธีทดสอบความไวไฟของลวดเรืองแสงสำหรับผลิตภัณฑ์ขั้นสุดท้าย (GWEPT)"

IEC 60695-2-12 "การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-12: วิธีทดสอบที่เรืองแสง/ลวดร้อน - วิธีทดสอบดัชนีความไวไฟของลวดเรืองแสง (GWFI) สำหรับวัสดุ"

IEC60695-2-13 "การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-13: วิธีทดสอบที่เรืองแสง/ลวดร้อน - วิธีทดสอบอุณหภูมิการจุดไฟด้วยลวดเรืองแสง (GWIT) สำหรับวัสดุ"

UL746A "การประเมินคุณสมบัติระยะสั้นของวัสดุพอลิเมอร์"

ภาพรวมอุปกรณ์

อุปกรณ์นี้จำลองการทดสอบความเครียดจากความร้อนของส่วนประกอบที่เรืองแสงหรือแหล่งความร้อน เช่น ความต้านทานโอเวอร์โหลดหรือแหล่งกำเนิดประกายไฟ ซึ่งเกิดขึ้นในเวลาอันสั้นเหมาะสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ เครื่องใช้ในครัวเรือน และวัสดุอื่นๆ ที่จะทำการทดสอบอันตรายจากไฟไหม้นอกจากนี้ยังใช้ในการทดสอบแหล่งกำเนิดไฟที่ไม่มีเปลวไฟเพื่อทดสอบอุณหภูมิเริ่มต้นและดัชนีความไวไฟของไส้หลอดเรืองแสงที่เกี่ยวข้อง

เครื่องมือนี้ใช้แนวคิดการออกแบบใหม่และใช้สเต็ปปิ้งมอเตอร์ดิจิตอลขั้นสูงเพื่อให้ได้ตำแหน่งที่แม่นยำ และในขณะเดียวกันก็สามารถปรับได้อย่างรวดเร็วหลังจากเปลี่ยนชิ้นงานทดสอบ ซึ่งตรงตามความต้องการในการใช้งานที่ง่ายและสะดวกอย่างแท้จริงระบบควบคุมใช้ PLC + HMI + สเต็ปปิ้งมอเตอร์ + การควบคุมคอมพิวเตอร์ แต่ละพารามิเตอร์สามารถสะท้อนถึงสถานการณ์จริงของพารามิเตอร์ที่เกี่ยวข้อง ซึ่งเป็นเรียลไทม์และแม่นยำยิ่งขึ้น ข้อมูลการทดสอบสามารถบันทึกและสอบถาม สามารถสร้างรายงานการทดสอบได้ พิมพ์ออกมาโดยตรงการดำเนินการนี้ใช้งานง่ายและสะดวก ตอบสนองความต้องการของการวิจัยทางวิทยาศาสตร์ เหนือกว่าผลิตภัณฑ์ที่คล้ายคลึงกันมาก

คุณสมบัติอุปกรณ์

ก.ใช้การควบคุม Mitsubishi PLC ขั้นสูงและหน้าจอสัมผัสสี Weinview ขนาด 7 นิ้ว

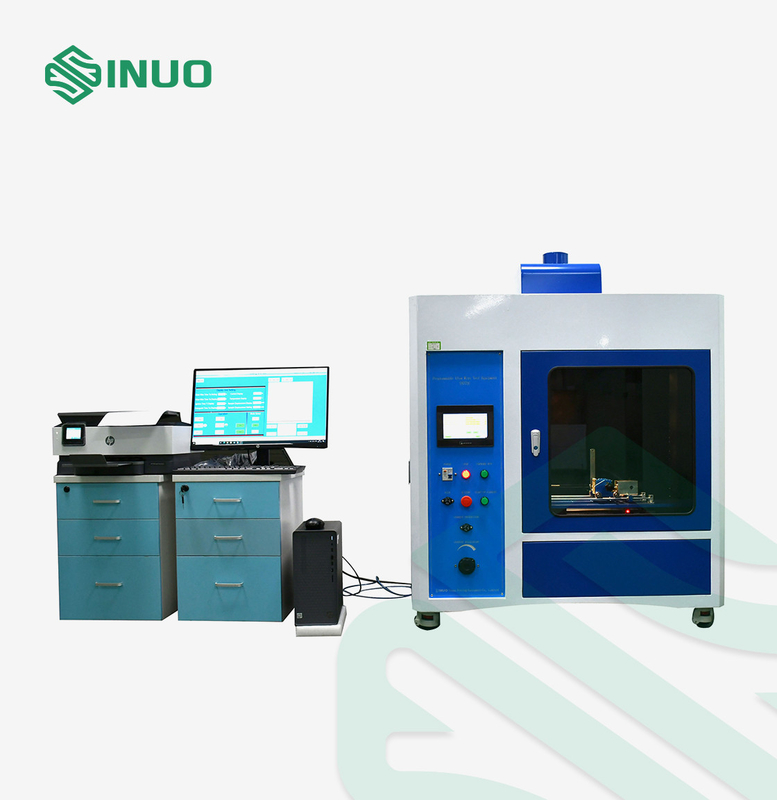

ข.มาพร้อมกับคอมพิวเตอร์ HP (i7, 8G RAM, 512 SSD, Windows 10) และเครื่องพิมพ์สี HP สำหรับการจัดเก็บข้อมูลและการพิมพ์รายงาน

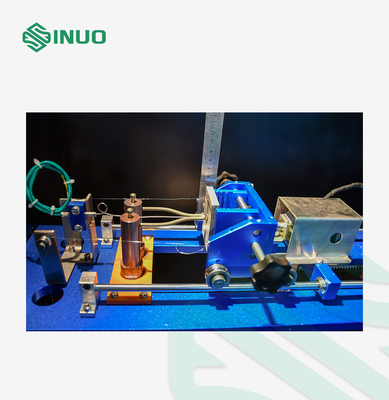

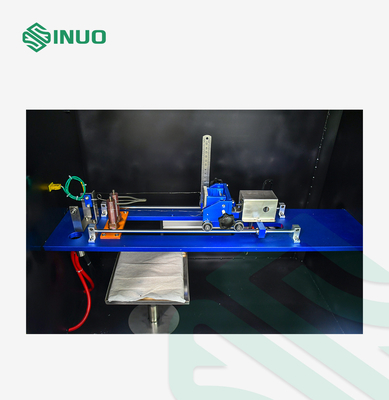

ค.มีสวิตช์โซลินอยด์วาล์วเพื่อควบคุมความลึกการเผาไหม้ของตัวอย่างทดสอบและติดตั้งเกจวัด อุปกรณ์นี้มีคุณลักษณะที่แน่นอนและรวดเร็ว

ง.มีความเสถียรของแรงดันไฟฟ้าในตัว แรงดันขาออกมีเสถียรภาพและแม่นยำ

อีเป็นไปตามระเบียบปัจจุบัน กระแสไฟขาออกสามารถปรับได้แบบไม่มีขั้นบันได

ฉตัวอย่างทดสอบจะหลุดออกจากเส้นใยเรืองแสงโดยอัตโนมัติหลังจากถึงเวลาที่กำหนด

กรัมการนำเกราะชนิด BB K ของสหราชอาณาจักรที่นำเข้ามา (1 มม.) มาใช้ซึ่งมีความทนทานต่ออุณหภูมิสูงถึง 1100 ° (เกิน 1050 °ของข้อกำหนดมาตรฐาน) อุปกรณ์นี้มีการควบคุมอุณหภูมิที่แม่นยำ

ชม.เครื่องทดสอบลวดเรืองแสงมีห้องเพาะเลี้ยง ติดตั้งพัดลมไว้ที่ด้านข้างของห้องเพาะเลี้ยง และมีช่องระบายแก๊สขนาด φ100 มม. ที่ด้านบนของห้องเพาะเลี้ยงหลังจากเสร็จสิ้นการทดสอบ พัดลมจะทำงานโดยอัตโนมัติเพื่อกระจายก๊าซออกจากห้องเพาะเลี้ยงผ่านทางช่องระบายแก๊ส

พารามิเตอร์ทางเทคนิค
