| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN774 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |

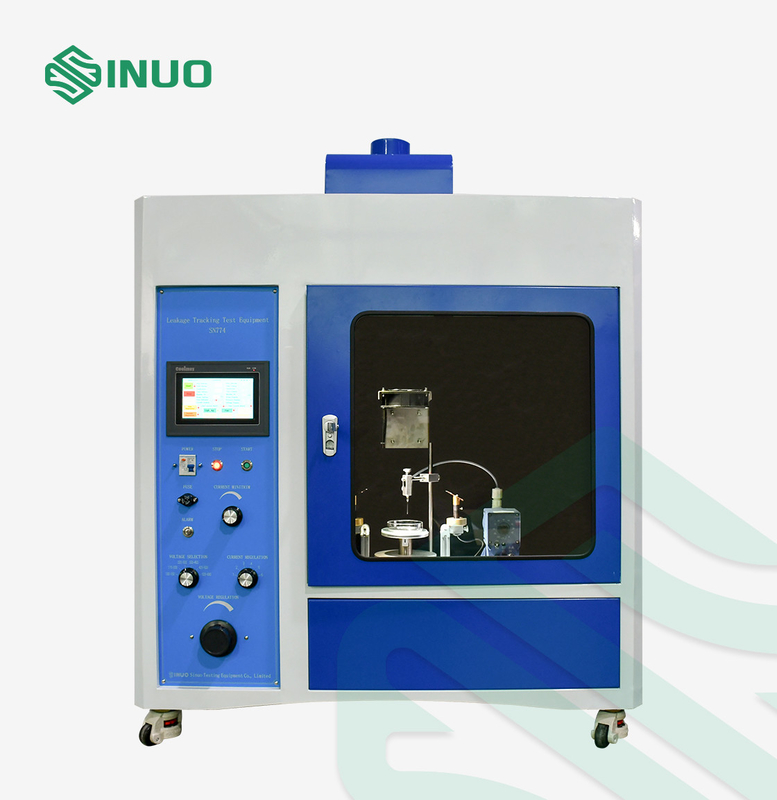

IEC 60112 เครื่องทดสอบรอยรั่วสำหรับส่วนประกอบรถยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
IEC 60112 "วิธีการกำหนดหลักฐานและดัชนีการติดตามเปรียบเทียบของวัสดุฉนวนที่เป็นของแข็ง"
ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด: อุปกรณ์ให้แสงสว่าง, เครื่องใช้ไฟฟ้าแรงดันต่ำ, เครื่องใช้ในครัวเรือน, เครื่องใช้เครื่องมือกล, มอเตอร์, เครื่องมือไฟฟ้า, เครื่องมืออิเล็กทรอนิกส์, เครื่องมือไฟฟ้า, อุปกรณ์เทคโนโลยีสารสนเทศ, วัสดุฉนวน, พลาสติกวิศวกรรม, ขั้วต่อไฟฟ้า ฯลฯ
แอปพลิเคชัน: ใช้ในการวัดความต้านทานการติดตามสัมพัทธ์ของวัสดุฉนวนไฟฟ้าที่เป็นของแข็งเมื่อพื้นผิวสัมผัสกับน้ำที่มีสิ่งสกปรกภายใต้การกระทำของสนามไฟฟ้าเมื่อแรงดันไฟฟ้าสูงถึง 600V
หลักการทดสอบ:การทดสอบการติดตาม (การทดสอบดัชนีการติดตาม) คือ บนพื้นผิวของวัสดุฉนวนที่เป็นของแข็ง ให้ใช้แรงดันไฟฟ้าระหว่างอิเล็กโทรดแพลตตินั่มที่มีขนาดที่ระบุ (2 มม. × 5 มม.) และวางปริมาตรหยดของเหลวนำไฟฟ้าที่กำหนด (0.1% NH 4 CL) ) ที่ความสูงคงที่ (35 มม.) ในเวลาที่กำหนด (30 วินาที) จากนั้นจึงประเมินประสิทธิภาพการต้านทานการรั่วซึมของพื้นผิววัสดุฉนวนที่เป็นของแข็งภายใต้การกระทำร่วมกันของสนามไฟฟ้าและตัวกลางที่ชื้นหรือปนเปื้อน และเพื่อกำหนดดัชนีการติดตามเปรียบเทียบ (CT1 ) และดัชนีความต้านทานการติดตาม (PT1)

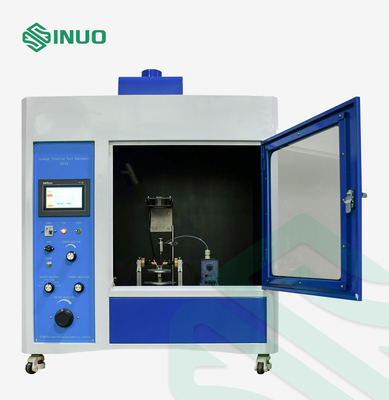

โครงสร้าง:โครงสร้างตู้ดูดควันพร้อมตู้ดูดควัน
แหล่งจ่ายไฟ:เฟสเดียว AC220V±10%, 50/60Hz หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า
ใช้สิ่งแวดล้อม: อุณหภูมิแวดล้อม: 10℃～35℃, ความชื้นสัมพัทธ์: 30%～60%
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | SN774A (รุ่นปุ่ม) | SN774 A (เวอร์ชันหน้าจอสัมผัส) |
| โหมดควบคุมและการทำงาน | ระบบควบคุมไฟฟ้า ควบคุมด้วยปุ่ม | การควบคุม PLC ทำงานบนหน้าจอสัมผัสสีขนาด 7 นิ้ว พร้อมรีโมทคอนโทรลอินฟราเรด |
| ทดสอบแรงดัน | ปรับได้ 0 ~ 600V ความแม่นยำ 1.5% | |
| อุปกรณ์จับเวลา | 9999X0.1S | |

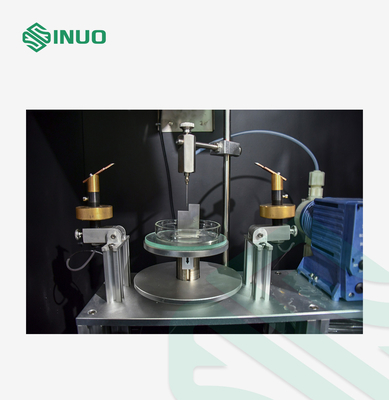

| อิเล็กโทรด | วัสดุ: อิเล็กโทรดแพลทินัม + เสาทองเหลือง | |
| ขนาด: (5±0.1) × (2±0.1) × (≥12) มม., มุมเอียง 30°, ปลายมน R0.1mm | ||

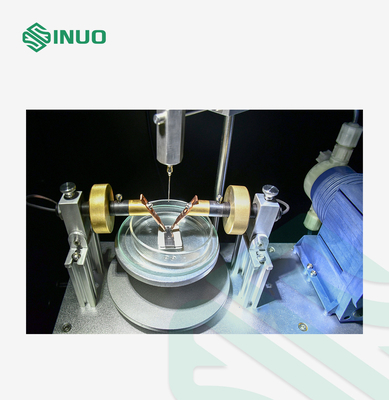

| ตำแหน่งอิเล็กโทรดสัมพัทธ์ | มุม: 60°±5° ระยะห่างระหว่างอิเล็กโทรดคือ 4±0.1mm | |
| แรงดันของอิเล็กโทรดเพื่อทดสอบตัวอย่าง | 1.00N±0.05N แสดงหน้าจอสัมผัส | |
| หยด | ช่วงเวลา: 30±5S, จอแสดงผลดิจิตอล, สามารถตั้งค่าล่วงหน้าได้ | |
| ความสูง: 35±5mm | ||
| จำนวนหยดคือ 0-9999 ซึ่งสามารถตั้งค่าล่วงหน้าได้ปริมาณน้ำหยดควบคุมโดยปั๊มขนาดเล็กที่นำเข้าที่ 45-50 หยด/cm3 | ||
| ความต้านทานของสารละลายทดสอบ | ของเหลว 0.1%NH4Cl, 3.95±0.05Ωm, ของเหลว B 1.7±0.05Ωm | |
| วงจรหน่วงเวลา | 2±0.1S (ที่กระแส 0.5A ขึ้นไป) | |
| กระแสไฟลัดและแรงดันตก | 1±0.1A 1%, แรงดันตก 8% MAX | |
| ทดสอบความเร็วลม | 0.2m/วินาที | |
| ข้อกำหนดด้านสิ่งแวดล้อม | 0 ～ 40 ℃, ความชื้นสัมพัทธ์ ≤80%, ไม่มีการสั่นสะเทือนที่เห็นได้ชัดและไม่มีก๊าซกัดกร่อน | |
| แสงสว่าง | มีไฟพร้อมคอนโทรล | |
| ห้องทดสอบและขนาด | WDH=1100×550×1200mm, น้ำหนักประมาณ 130kg | |
