| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN773 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC60695-11-5 อุปกรณ์ทดสอบเปลวไฟของเข็ม
การปฏิบัติตามมาตรฐานและข้อ
IEC 60695-11-5 “การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 11-5: เปลวไฟทดสอบ - วิธีทดสอบเปลวไฟเข็ม - เครื่องมือ การจัดเตรียมการทดสอบเพื่อยืนยันและคำแนะนำ”
ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด:อุปกรณ์ให้แสงสว่าง อุปกรณ์ไฟฟ้าแรงต่ำ เครื่องใช้ในครัวเรือน เครื่องใช้ไฟฟ้าเครื่องมือกล เครื่องจักรไฟฟ้า เครื่องมือไฟฟ้า เครื่องมืออิเล็กทรอนิกส์ เครื่องมือไฟฟ้า ขั้วต่อไฟฟ้า ฯลฯ และชิ้นส่วนและส่วนประกอบตลอดจนวัสดุที่เป็นฉนวน พลาสติกวิศวกรรมหรือ ของแข็งอื่นๆ ที่ติดไฟได้
แอปพลิเคชัน:จำลองผลกระทบของเปลวไฟขนาดเล็กอันเนื่องมาจากสภาวะผิดพลาด ใช้เทคโนโลยีการจำลองเพื่อประเมินอันตรายจากไฟไหม้

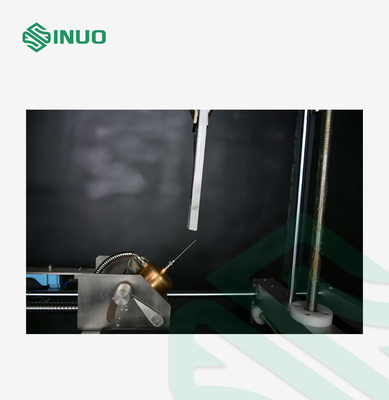

หลักการทดสอบ:เครื่องทดสอบเปลวไฟแบบเข็มใช้หัวเผาแบบเข็มที่มีขนาดที่กำหนด (Φ0.9 มม.) ผ่านก๊าซจำเพาะ (บิวเทน) และจุดไฟตัวอย่างทดสอบที่มุม 45°จากนั้นจะประเมินอันตรายจากไฟไหม้ของเปลวไฟขนาดเล็กที่เกิดจากสภาวะความผิดปกติภายในอุปกรณ์ตามว่าผลิตภัณฑ์ทดสอบติดไฟหรือไม่ ระยะเวลาการเผาไหม้และระยะเวลาในการเผาไหม้

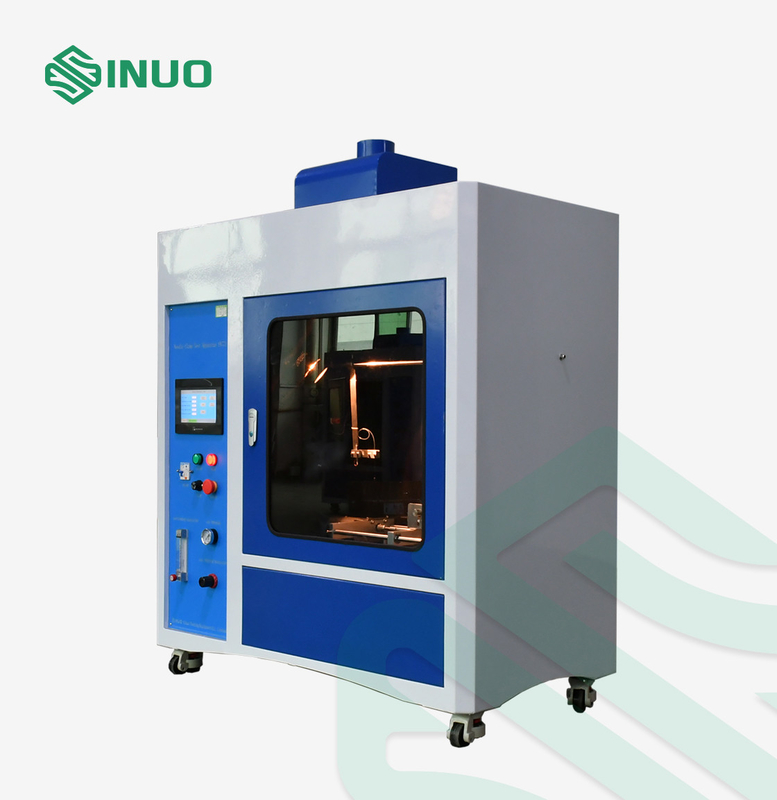

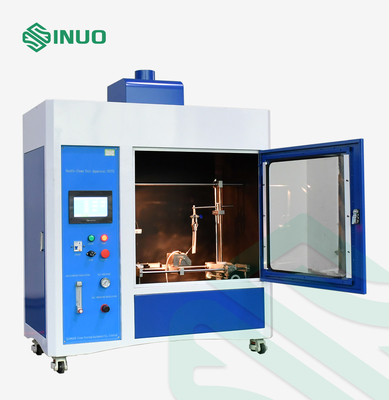

โครงสร้าง:โครงสร้างตู้ดูดควันพร้อมตู้ดูดควัน
แหล่งจ่ายไฟ:เฟสเดียว AC220V±10%, 50/60Hz หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า
ใช้สิ่งแวดล้อม:อุณหภูมิแวดล้อม: 10 ℃ ～ 35 ℃ ความชื้นสัมพัทธ์: 30% ~ 60% ไม่ควรมีฝุ่นที่มีความเข้มข้นสูง ไม่มีก๊าซที่มีฤทธิ์กัดกร่อน ไม่มีบรรยากาศที่ติดไฟและระเบิดได้
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | SN773 | |
| โหมดควบคุมและการทำงาน | การควบคุม PLC ทำงานบนหน้าจอสัมผัสสีขนาด 7 นิ้ว พร้อมรีโมทคอนโทรลอินฟราเรด | |
| เส้นผ่าศูนย์กลางหัวเตา | φ0.5±0.1มม. เส้นผ่านศูนย์กลางภายนอก ≤φ0.9มม. ความยาว ≥35มม. เหล็กกล้าไร้สนิม | |
| ประเภทแหล่งก๊าซ | >95% ก๊าซบิวเทนหรือก๊าซโพรเพน (สามารถใช้แก๊สเบาบรรจุขวดได้) | |
| ความสูงของเปลวไฟ | ปรับได้ 12 ± 1 มม. (พร้อมเกจวัดความสูงเปลวไฟ) | |
| เวลาทำความร้อนด้วยเปลวไฟ | ตั้งแต่ 100°±5°C ถึง 700°±3°C คือ 23.5S±1s | |
| มุมการเผาไหม้ | เอียง 45 ° (เมื่อทำการทดสอบ) หรือแนวตั้ง (เมื่อปรับความสูงของเปลวไฟ) | |
| รับถาด | แผ่นไม้สนหนา 10 มม. ปูด้วยกระดาษไหม 12 ~ 30 ก./ลบ.ม. ใต้ตัวอย่าง 200±5 มม. | |
| เวลาที่ใช้เปลวไฟ/ เวลาที่เผาไหม้ | 0-9999X0.1S | |
| ระยะการวัดอุณหภูมิ | ระยะห่างระหว่างจุดศูนย์กลางปลายหัวเผาและตัวอย่างทดสอบ: 8±1mm | |
| การสอบเทียบอุณหภูมิ | หัวทองแดงวัดอุณหภูมิ: Φ4±0.01mm, มวล0.58±0.01g | |
| เทอร์โมคัปเปิล: ลวดหุ้มเกราะนิกเกิล-โครเมียม/อลูมิเนียมนิกเกิล โอเมก้า φ0.5 ดั้งเดิมของอเมริกา ชนิด K ทนต่ออุณหภูมิ 11000° | ||
| ระยะการวัดอุณหภูมิ 6±0.5mm | ||
| ปรับระดับเสียงลม | ความสูงของเปลวไฟสามารถปรับได้โดยการปรับมิเตอร์วัดการไหล | |
| ขั้นตอนการทดสอบ | ควบคุมโปรแกรมทดสอบอัตโนมัติ, การระบายอากาศอิสระ | |
| แสงสว่าง | มีไฟพร้อมคอนโทรล | |

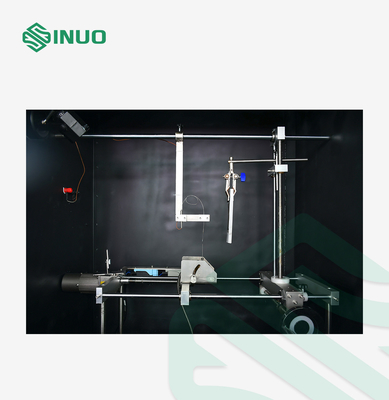

| ห้องทดสอบและขนาด | >0.5 คิว พื้นหลังสีดำด้าน พร้อมพัดลมดูดอากาศ ขนาด 1100*550*1200 มม. 130 กก | |
