| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN771 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |

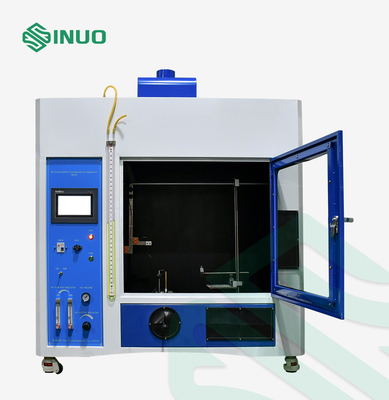

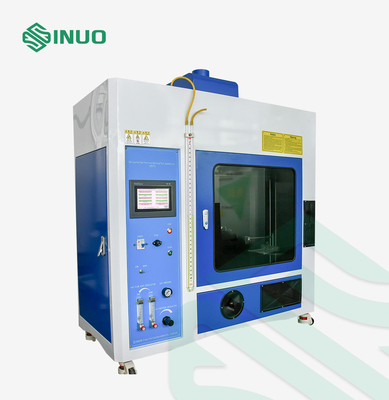

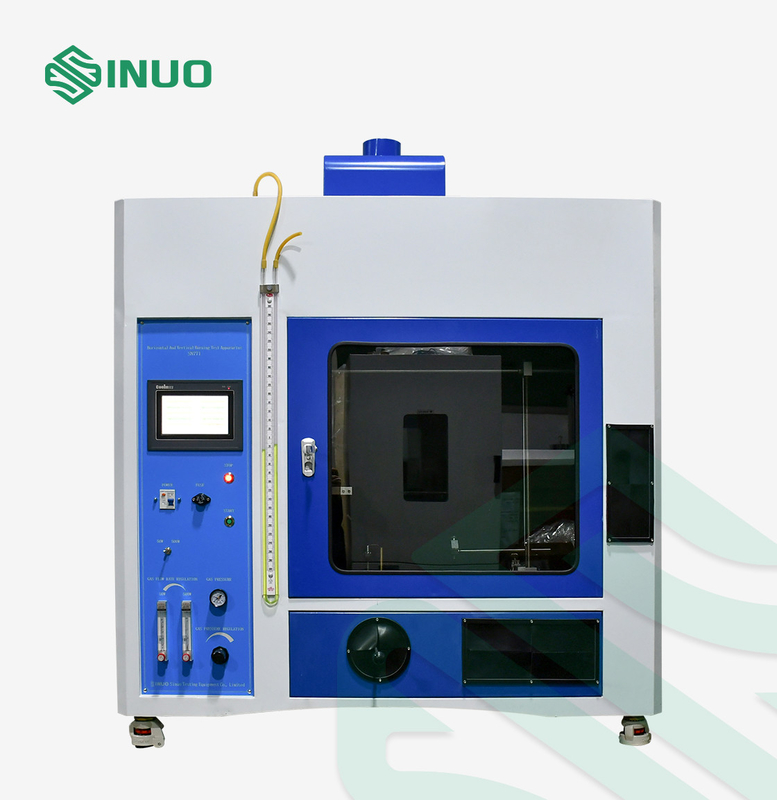

IEC 60695-11-3 500W 50W ห้องทดสอบเปลวไฟแนวนอนและแนวตั้ง
การปฏิบัติตามมาตรฐานและข้อ
UL 94 "การทดสอบความไวไฟของวัสดุพลาสติกสำหรับชิ้นส่วนในอุปกรณ์และเครื่องใช้"
IEC 60695-11-3 “การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 11-3: เปลวไฟทดสอบ - เปลวไฟ 500 W - เครื่องมือและวิธีการทดสอบเพื่อยืนยัน”
IEC 60695-11-10 "การทดสอบอันตรายจากไฟไหม้ - ตอนที่ 11-10: เปลวไฟทดสอบ - วิธีทดสอบเปลวไฟในแนวนอนและแนวตั้ง 50 W"
IEC 60695-11-20 “การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 11-20: เปลวไฟทดสอบ - วิธีทดสอบเปลวไฟ 500 W”
IEC 60695-11-4 “การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 11-4: เปลวไฟทดสอบ - เปลวไฟ 50 W - เครื่องมือและวิธีการทดสอบเพื่อยืนยัน”
ภาพรวมอุปกรณ์
แอปพลิเคชัน:โดยจำลองอิทธิพลของเปลวไฟในระยะเริ่มต้นเมื่อมีไฟเกิดขึ้นรอบๆ ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ เพื่อตัดสินระดับอันตรายจากการจุดไฟส่วนใหญ่จะใช้เพื่อตรวจสอบลักษณะการเผาไหม้สัมพัทธ์ในการทดสอบการติดไฟในแนวนอน แนวตั้งของพลาสติกและตัวอย่างวัสดุอโลหะ วัสดุแข็ง และพลาสติกโฟมที่มีความหนาแน่นไม่น้อยกว่า 250 กก./ม. ตามวิธีการทดสอบ ISO845
หลักการทดสอบ:โดยการควบคุมการไหลของก๊าซและเวลาที่ใช้เปลวไฟ สามารถควบคุมค่าความร้อนเทียบเท่าของเปลวไฟที่ใช้กับตัวอย่างเพื่อจำลองและประเมินระดับอันตรายจากไฟไหม้ได้

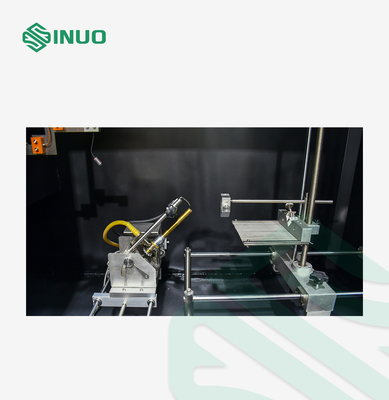

โครงสร้าง:ห้องทดสอบความไวไฟชุดนี้ใช้ระบบจุดระเบิดอัตโนมัติแบบอินทิกรัล การเผาไหม้ล่าช้าเพียง 0.1 วินาที เพื่อให้แน่ใจว่าก๊าซเผาไหม้เต็มที่ห้องทำจากเหล็ก, ห้องด้านในถูกพ่นพื้นหลังเคลือบสีดำ, หน้าต่างสังเกตมีขนาดใหญ่, และนำจอแสดงผลดิจิตอลที่มีความแม่นยำสูงนำเข้ามาใช้ ซึ่งทำให้การตรวจจับแม่นยำ.
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | SN771A (เวอร์ชันหน้าจอสัมผัส) | |
| โหมดควบคุมและการทำงาน | การควบคุม PLC ทำงานบนหน้าจอสัมผัสสีขนาด 7 นิ้ว พร้อมรีโมทคอนโทรลอินฟราเรด | |
| เตามาตรฐาน | IEC60695-11-3/IEC60695-11-4/10,UL94 เส้นผ่านศูนย์กลางภายใน Φ9.5±0.3mm, length100mm,ทำจากทองเหลือง | |
| แรงดันแก๊ส | 0.1MPa | |
| การไหลของแก๊ส | 50W:105±5ml/นาที หรือ 18±1 มม. 500W:965±30ml/นาที หรือ 117±3 มม. ปรับโดยโฟลว์มิเตอร์ | |
| ความสูงของเสาน้ำแรงดันย้อนกลับของเกจวัดแรงดันรูปตัวยู | 50W: 10 มม. 500W:125±5 มม. | |
| มุมทดสอบ | 50W: 0°,45° 500W: 20° | |
| เวลาเผาไหม้ | 0-9999X0.1S สามารถตั้งค่าล่วงหน้าได้ | |
| จำนวนการใช้งานเปลวไฟ | 0-9999 ครั้งสามารถตั้งค่าล่วงหน้าได้ | |
| After Flame / แสงระเรื่อ เวลา | 0-9999X0.1S สามารถแสดงผลได้ | |
| สอบเทียบเปลวไฟ | หัวทองแดงวัดอุณหภูมิ:50W:Ф5.5mm±0.01mm,น้ำหนักก่อนเจาะ 1.76 ± 0 .01 g；500W:Ф9mm±0.01mm,น้ำหนักก่อนเจาะ 10 ± 0 .05g | |
| เทอร์โมคัปเปิล: เทอร์โมคัปเปิล Omega φ0.5 เกราะนิกเกิล-โครเมียม/นิกเกิลอะลูมิเนียมดั้งเดิมของอเมริกา K-เทอร์โมคัปเปิล ทนต่ออุณหภูมิ 11000° | ||
| ระยะห่างระหว่างพอร์ตเตาแผดเผาเพื่อวัดอุณหภูมิบล็อกทองแดง:50W: 10±1 มม.;500W: 55±1 มม. | ||
| ความสูงของเปลวไฟ:50W: 20±2mm(ไม่มีเปลวไฟภายในและภายนอก);500W: เปลวไฟด้านใน: 40±2mm, เปลวไฟด้านนอก: 125±10mm | ||
| เวลาเพิ่มอุณหภูมิตั้งแต่ 100±2° ถึง 700°±3°: 50W: 44±2S 500W:54±2S | ||
| แสงสว่าง | มีไฟพร้อมคอนโทรล | |
| ห้องทดสอบและขนาด | >0.75 ลูกบาศก์ พื้นหลังเคลือบสีดำ พร้อมพัดลมดูดอากาศ ขนาด: 1100*550*1200มม., 140กก. | |
