| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4421 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |
MBN LV 124-2 K-12 Thermal Shock พร้อมอุปกรณ์ทดสอบน้ำกระเซ็น
การปฏิบัติตามมาตรฐานและข้อ
MBN LV 124-2 2013-08 “ส่วนประกอบไฟฟ้าและอิเล็กทรอนิกส์ในรถยนต์นั่งส่วนบุคคลสูงสุด 3.5t- ข้อกำหนดทั่วไป เงื่อนไขการทดสอบและการทดสอบ-ส่วนที่ 2: ข้อกำหนดด้านสิ่งแวดล้อม” ข้อ 9.12 K-12 Thermal Shock with Splash Water
VW-80000:2009-10 “ส่วนประกอบไฟฟ้าและอิเล็กทรอนิกส์ในยานยนต์สูงสุด 3.5t ข้อกำหนดทั่วไป เงื่อนไขการทดสอบและการทดสอบ” ข้อ 11.12 K-12 อุณหภูมิช็อกด้วยน้ำกระเซ็น
ISO16750-4:2006 "ยานยนต์ที่ใช้ถนน - สภาพแวดล้อมและการทดสอบอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 4: ภาระภูมิอากาศ" ข้อ 5.4.2 การทดสอบแรงกระแทกด้วยน้ำแข็ง
GB/T28046.4-2011 “ยานพาหนะทางถนน - สภาวะแวดล้อมและการทดสอบอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 4: โหลดจากสภาพอากาศ” ข้อ 5.4.2 การทดสอบแรงกระแทกด้วยน้ำแข็ง

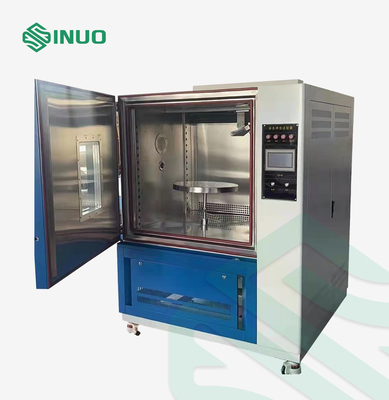

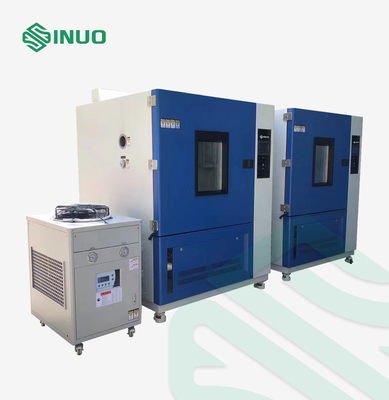

ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด:ชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์ยานยนต์ ขนาดที่จะกำหนดอุปกรณ์ทดสอบนี้ห้ามการทดสอบสารไวไฟ ระเบิด และระเหยง่ายการทดสอบสารกัดกร่อนที่เก็บไว้การทดสอบการเก็บรักษาทางชีววิทยาการทดสอบการจัดเก็บตัวอย่างการปล่อยคลื่นแม่เหล็กไฟฟ้าแรงสูง.
แอปพลิเคชัน:การทดสอบนี้จะจำลองภาระของส่วนประกอบเมื่อโดนน้ำกระเซ็นเหมือนที่เกิดขึ้นเมื่อขับผ่านแอ่งน้ำการทดสอบนี้ใช้เพื่อตรวจสอบการทำงานของส่วนประกอบเมื่ออยู่ภายใต้การหล่อเย็นแบบกระแทกโดยใช้น้ำสิ่งนี้เกิดขึ้นเมื่อขับรถบนถนนน้ำในช่วงฤดูหนาวโหมดความล้มเหลวคือการแตกร้าวทางกลของวัสดุหรือความล้มเหลวของซีลที่เกิดจากค่าสัมประสิทธิ์การขยายตัวของอุณหภูมิที่แตกต่างกัน
หลักการ:ฉีดพ่นตัวอย่างที่ร้อนจนถึงอุณหภูมิทดสอบด้วยน้ำที่ปราศจากไอออน (0-4°C น้ำประปาที่มีฝุ่นแอริโซนา 3% โดยน้ำหนัก ละเอียด ตามมาตรฐาน ISO 12103-1 ต้องแน่ใจว่ามีการผสมอย่างถาวร) ที่ ระยะห่างจากตัวอย่าง 300-350 มม.ระยะเวลาการกระเด็นแต่ละครั้ง 3 วินาที และปริมาณน้ำไหล 3-4 ลิตรต่อการกระเด็น/หัวฉีดระยะเวลาการเปลี่ยนภาพ ＜20 วินาที (สำหรับการเปลี่ยน DUT ด้วยตนเองระหว่างการจัดเก็บอุณหภูมิและการกระเซ็น) (กำหนดโดย ISO 16750-4 และ GB/T28046.4)
ใช้สิ่งแวดล้อม:อุณหภูมิแวดล้อมคือ +25 ° C ความชื้นสัมพัทธ์ ≤ 85% R. H และค่าที่วัดได้ภายใต้สภาวะที่ไม่มีตัวอย่างในห้องทดสอบ
โครงสร้าง:โครงสร้างประเภทห้อง ความร้อนและผลกระทบจากน้ำน้ำแข็งจะเสร็จสมบูรณ์ในสองห้อง โดยมีพาร์ติชั่นอยู่ตรงกลาง
พารามิเตอร์ทางเทคนิค
| ปริมาณภายในที่กำหนด | 800 L หรือสามารถกำหนดเองได้ |
| ขนาดที่มีประสิทธิภาพภายในห้อง | 800 × 800 × 1000 (มม.) หรือขึ้นอยู่กับการออกแบบจริง |
| พื้นที่กล่องทำความร้อน | ด้านขวา |
| ขนาดผู้ถือตัวอย่าง | ที่จะกำหนด |
| ขนาดภายนอก | 1500*1220*1780(มม.) ก×ล×สหรือขึ้นอยู่กับการออกแบบจริง |
| น้ำหนัก | 500กก.หรือขึ้นอยู่กับการออกแบบจริง |
| เสียงรบกวนในการทำงาน | ≤75db ห่างจากเครื่องด้านหน้าเครื่อง 1 เมตร และห่างจากพื้น 1.2 เมตร |
| กำลังสูงสุด | 6kwหรือขึ้นอยู่กับการออกแบบจริง |
| กระแสไฟสูงสุด | 40Aหรือขึ้นอยู่กับการออกแบบจริง |
| แหล่งจ่ายไฟ |
AC380V เฟสเดียว R, N + กราวด์ป้องกัน; ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต 10% V; ช่วงความถี่ผันผวนที่อนุญาต 50 ± 0.5HZ; แหล่งจ่ายไฟโหมด TN-S หรือแหล่งจ่ายไฟโหมด TT
ความต้านทานกราวด์ของสายดินป้องกันน้อยกว่า4Ω
ผู้ใช้จำเป็นต้องกำหนดค่าสวิตช์ลมหรือสวิตช์ไฟของความจุที่สอดคล้องกันสำหรับอุปกรณ์ที่ไซต์การติดตั้ง และสวิตช์จะต้องควบคุมอย่างอิสระ
เมื่อใช้อุปกรณ์เพื่อวางตัวอย่างพลังงานในกล่อง แหล่งจ่ายไฟตัวอย่างควรใช้แหล่งจ่ายไฟภายนอก และไม่ควรใช้แหล่งจ่ายไฟของเครื่องโดยตรง |
| ช่วงอุณหภูมิความร้อน | Rt 10 °C ~ 120 °C สามารถตั้งค่าได้ |
| อัตราการทำความร้อน | RT+10°C ~105°C≤15นาที |
| การไหลของน้ำ | 3-4 ลิตรต่อครั้ง / หัวฉีด |

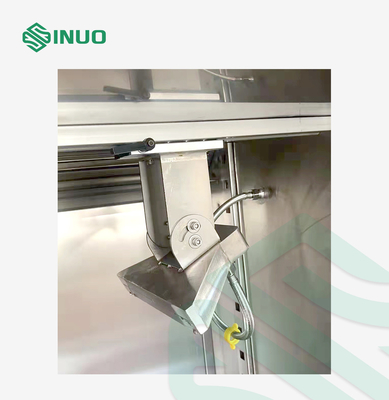

| หัวฉีดน้ำ |
ผลิตตามรูปที่ 31 ของ MBN LV 124-2 (หรือรูปที่ 38 ของ VW8000 เป็นต้น) หากความกว้างของ DUT มากกว่าความกว้างของ splash nozzle เดียว ควรจัดเรียงหัวฉีด splash หลาย ๆ แถวเป็นแถวเพื่อสาดน้ำไปที่ DUT
|
| โหมดสแปลช | หัวฉีดสเปรย์ DUT แนวนอน |
| อุณหภูมิน้ำกระเซ็น | 0-4℃, คอมเพรสเซอร์ทำความเย็น + ปั๊มน้ำผสม |
| สื่อทดสอบสำหรับการกระเซ็น | น้ำประปามี 3%ฝุ่นแอริโซนาโดยน้ำหนัก ละเอียด ตามมาตรฐาน ISO 12103-1ต้องมีการผสมอย่างถาวร |
| ระยะห่างของหัวฉีดถึงDUT | 300~350mm |
| จำนวนตัวอย่างที่สามารถวางได้ | เดี่ยวหรือหลายรายการ [ขนาดโดยรวมอยู่ในช่วง W × H × D300 × 400 × 500 (มม.)] |
| รอบการทดสอบ | สาด 3s ทุก ๆ 30 นาทีรอบเวลาสามารถตั้งค่าได้ดังแสดงในรูปที่ 30 ของ MBN LV 124-2 หรือรูปที่ 37 ของ VW8000 เป็นต้น |
| จำนวนรอบ | 100 ตั้งได้ |

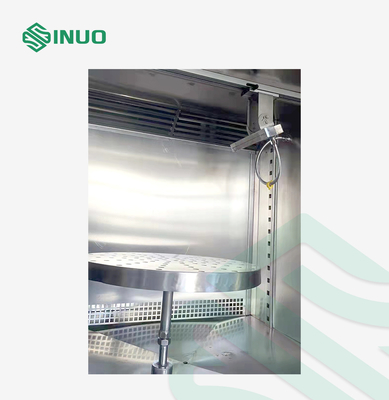

| การจัดหัวฉีด |
เรียงรายทางด้านซ้ายของห้องชั้นใน หันหน้าไปทางตัวอย่าง
|
|
ทดสอบการตรึงตัวอย่าง |
แก้ไขบนโครงยึดในห้อง ทิศทางจะเหมือนกับทิศทางของทิศทางการโหลด |
| โครงสร้างห้อง |
วัสดุภายใน: SUS316# สแตนเลสหนา 1.2 มม. วัสดุด้านนอก: SUS304 # สแตนเลสหนา 1.0 มม.
กล่องเป่าความร้อน: SUS304 # สแตนเลสหนา 1.0 มม. ภายในและภายนอกสองชั้นด้วยวัสดุฉนวนความร้อนตรงกลางตั้งอยู่ทางด้านขวาของห้องทดสอบ
กล่องควบคุมและห้องทดสอบเป็นส่วนประกอบสำคัญ น้ำที่พ่นออกมาจะถูกนำกลับคืนมาที่ด้านล่างของห้องทดสอบ หัวฉีดพ่นอยู่ทางด้านซ้ายของห้องทดสอบและยึดไว้ที่ด้านใดด้านหนึ่ง
ด้านล่างของห้องทดสอบเชื่อมเข้ากับโครงสร้างตาข่ายด้วยเหล็กช่อง พื้นผิวด้านบนวางด้วยแผ่นเหล็กสำหรับติดตั้งโครงยึดโครงตัวอย่าง และระบบเป่าลมเป่าการเชื่อมต่อรูเปิดทางด้านขวาของห้องทดสอบ |
| ประตูห้อง |
ประตูเดียว ที่จับกันระเบิด หน้าต่างใสตัดหมอก ที่ปัดน้ำฝน |
| หน้าต่างสังเกตการณ์ | ติดตรงประตู ขนาด 600x600mm |
| แสงสว่าง | แสงในร่ม |
| แผงควบคุม | ควบคุมอินเทอร์เฟซระหว่างคนกับเครื่องจักร, สวิตช์ไฟ, สวิตช์ไฟ, ส่วนต่อประสานระหว่างคนกับเครื่องจักรขนาด 7 นิ้ว |
| ตู้ควบคุมการจ่ายไฟ | เครื่องตัดวงจรไฟฟ้าทั้งหมด, ตัวควบคุมอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร, แผงจ่ายไฟ, พัดลมระบายความร้อน, ตัวป้องกันอุณหภูมิเกิน, ปั๊มน้ำ |
| ระบบกู้คืนน้ำ | ใช้วงจรการรีไซเคิลด้านล่างเพื่อให้เกิดการอนุรักษ์น้ำ |
| ระบบจ่ายน้ำโคลน | สแตนเลส SUS316 # ใช้สำหรับทำถังเก็บน้ำโคลนและอุปกรณ์กวนป้องกันการตกผลึกของน้ำโคลน ปั๊มน้ำจ่ายโคลนและอุปกรณ์ควบคุมแรงดันท่อจ่ายน้ำเพื่อให้แน่ใจว่าแรงดันคงที่จ่ายกระแสไฟคงที่ สเปรย์ |
| อาหารเสริมน้ำโคลน | สามารถนำน้ำโคลนที่เตรียมไว้เข้าไปในถังโคลนได้โดยตรง |
| ระบบทำความสะอาดท่อ | เพื่อป้องกันการอุดตันของดินในท่อ น้ำประปาจะเริ่มโดยอัตโนมัติหลังจากการทดสอบ และดินในท่อจะถูกทำความสะอาดโซลินอยด์วาล์วจ่ายน้ำสะอาดแบบมืออาชีพ |
| น้ำประปา | เชื่อมต่อโดยตรงกับท่อน้ำแรงดันน้ำที่ต้องการ≥ 2kgf / cm2 |
| ระบบควบคุมไฟฟ้า | |
| คอนโทรลเลอร์ |
ตัวควบคุมหน้าจอสัมผัส LCD แบ่งออกเป็นวงจรความร้อน รอบการพ่น การทำงานของปั๊ม การทำความสะอาด ฯลฯ |
| ระบบทำความเย็น | การใช้คอมเพรสเซอร์ Tecumseh ของฝรั่งเศส |
| การสื่อสาร | สามารถใช้เป็นระบบตรวจสอบและควบคุมระยะไกลเพื่อบันทึกข้อมูลการทดสอบ |
| โหมดการทำงาน | โหมดโปรแกรม / โหมดการตั้งค่า |
| โหมดการตั้งค่า | อินเทอร์เฟซภาษาจีน / อังกฤษ, อินพุตแบบสัมผัส |
| การควบคุมการทำงาน | การทำงานภายนอกจะหยุดขั้วต่อสัญญาณสวิตช์ หลังจากเปิดเครื่องแล้ว เพียงเสียบขั้วต่อให้สั้นเพื่อสั่งให้คอนโทรลเลอร์ดำเนินการหรือหยุดการทำงาน |
| การป้องกันความปลอดภัย | |
| ปั๊มสเปรย์ | ป้องกันการโอเวอร์โหลด ป้องกันการลัดวงจร |
| พลัง | การป้องกันการรั่วไหล การโอเวอร์โหลด และการป้องกันการลัดวงจร |
| มอเตอร์กวน | ป้องกันการโอเวอร์โหลด ป้องกันการลัดวงจร |
| ข้อกำหนดด้านสภาพแวดล้อมการจัดเก็บ | อุณหภูมิแวดล้อมควรอยู่ภายใน 0 °C ~ +35 °C |
| ข้อกำหนดไซต์การติดตั้ง | แผ่นผนังด้านซ้ายและด้านขวาของห้องทดสอบต้องอยู่ห่างจากผนังไม่น้อยกว่า 800 มม. และระยะห่างจากผนังด้านหน้าถึงผนังต้องไม่น้อยกว่า 1000 มม.โปรดยืนยันว่าอุปกรณ์สามารถเข้าประตูหรือทางเดิน ลิฟต์ ฯลฯ ได้หรือไม่ เพื่อไม่ให้กระทบต่อความคืบหน้าของโครงการของคุณ |
| โหมดการขนส่ง | ขนส่งทั้งเครื่อง |
ถาม: อะไรคือขนาดที่มีประสิทธิภาพภายในห้อง สำหรับอุปกรณ์นี้?
ตอบ: สามารถปรับแต่งได้
ถาม: ระบบกู้คืนน้ำสำหรับอุปกรณ์นี้คืออะไร?
ตอบ: ใช้วงจรการรีไซเคิลด้านล่างเพื่อให้เกิดการอนุรักษ์น้ำ.
