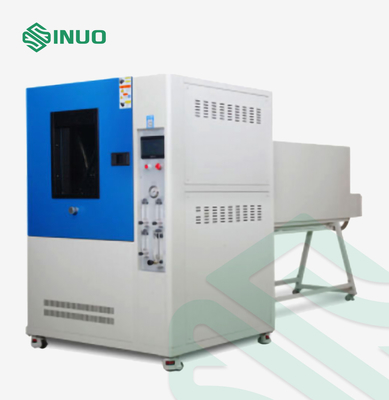

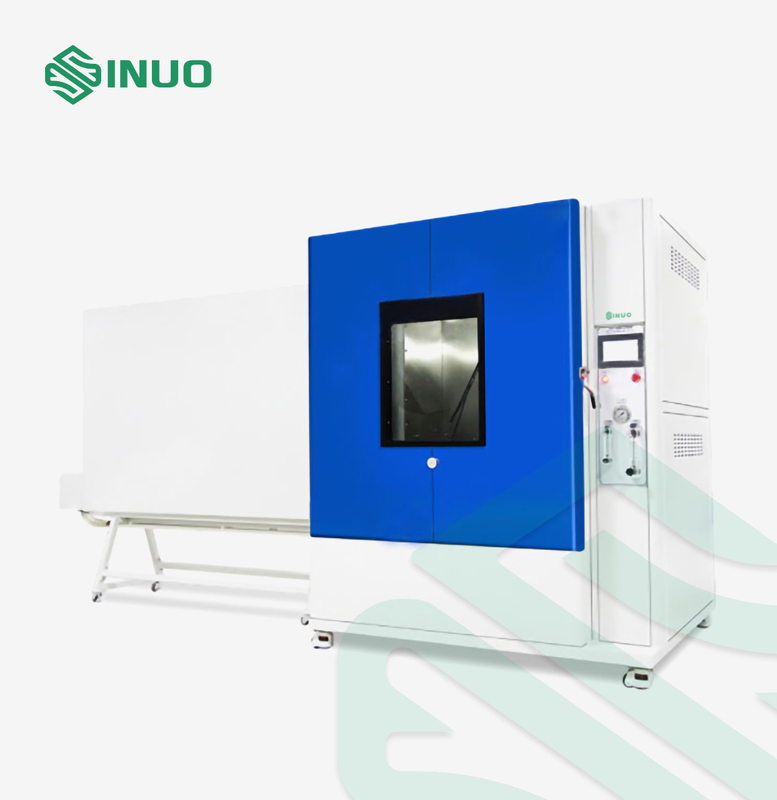

IEC 60529 อุปกรณ์ทดสอบการป้องกันน้ำเข้า IPX1 IPX6 Moisture Chamber

IEC 60529 IPX1 ถึง IPX6 ห้องทดสอบความชื้นในน้ำ

การปฏิบัติตามมาตรฐานและข้อ

IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6

ภาพรวมอุปกรณ์

ใช้สิ่งแวดล้อม:

แหล่งจ่ายไฟ: AC220V±5%/50Hz, 10KVA หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า

ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งไฟและสวิตช์กันน้ำรั่ว (หรือซ็อกเก็ต) พื้นดินต้อง แบนและปริมาณน้ำและการระบายน้ำควรจะดี

แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมตัวกรองน้ำสำหรับทำความสะอาด

ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ผลิตภัณฑ์ด้านการสื่อสาร ไฟภายนอกอาคาร และอุปกรณ์สัญญาณ เป็นต้น

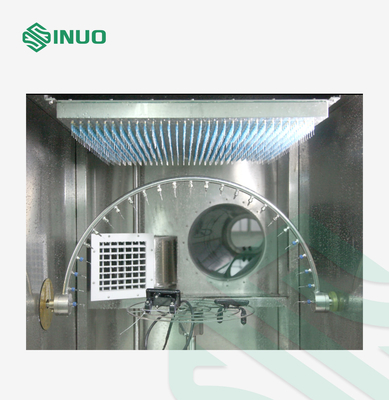

โครงสร้าง:อุปกรณ์ทดสอบประกอบด้วยแชสซี กลไกการหยดแนวตั้ง กลไกการฉีดพ่นน้ำในท่อสั่น กลไกการพ่นน้ำ อุโมงค์ ตู้ควบคุมไฟฟ้า และเครื่องเล่นแผ่นเสียงกลไกการหยดแนวตั้งติดตั้งที่ด้านบนของห้องด้านในกลไกการสั่นติดตั้งอยู่ตรงกลางของห้องชั้นใน ปลายทั้งสองข้างยึดที่ผนังด้านข้างของห้องชั้นในกลไกการพ่นน้ำอยู่ที่ด้านซ้ายและเชื่อมต่อกับห้องด้านในผ่านอุโมงค์ยาว ซึ่งรับประกันระยะห่างระหว่างหัวฉีดและตัวอย่างตัวอย่างถูกวางบนแท่นหมุน แท่นหมุนเกิดจากการขับมอเตอร์ด้วยความเร็วรอบ 1r/min สำหรับการทดสอบ IPX1~IPX6 เพื่อให้เปลือกหุ้มของชิ้นงานทดสอบกระเด็นไปทุกทิศทางหรือพ่นจากทุกทิศทางที่ทำได้ ;และสามารถปรับความสูงของแท่นหมุนได้ด้วยตนเอง เพื่อให้ตรงกับระยะทดสอบจากเข็มถึงตัวอย่างทั้งระบบนี้มีอุปกรณ์ทำความสะอาดเครื่องกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มและระบบทดสอบใช้โครงสร้างประเภทห้อง

แอปพลิเคชัน:

เพื่อตรวจสอบประสิทธิภาพการป้องกันของเปลือกหุ้มสำหรับส่วนประกอบของผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีล และโคมไฟ ภายใต้:

น้ำหยดที่ระดับ IPX1 และ IPX2

ฉีดน้ำและกระเซ็นที่ระดับ IPX3 และ IPX4

ฉีดน้ำที่ระดับ IPX5 และ IPX6

หลักการ:ตรวจสอบให้แน่ใจว่าน้ำหยด สเปรย์น้ำ หรือความเร็วของน้ำพุ่งถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำประปา และบรรลุแรงดันที่เท่ากันโดยการควบคุมความลึกของตัวอย่างที่แช่อยู่ในน้ำ ทำให้เกิดการไหลของน้ำหรือแรงดันโดยรวมที่สม่ำเสมอ พื้นที่ของตู้

พารามิเตอร์ทางเทคนิค

1. กลไกการหยดแนวตั้ง
พื้นที่หยด	WD=600×600mm, ขนาดอื่นๆ สามารถปรับแต่งได้
ความสูงหยด	ระยะ 200 มม. ของเข็มไปยังตัวอย่างทำได้โดยการปรับความสูงของแท่นหมุนหรือยกชิ้นงานขึ้น
ความเร็วหยด (น้ำไหล)	1+0.5 0มม./นาที หรือ 3+0.5 0มม./นาที ปรับได้
รูเข็มรูเข็ม	Φ0.4mm
ระยะห่างรูหยด	20mmx20mm
ตำแหน่งกล่องหยด	ตั้งอยู่ที่ด้านบนสุดของห้องชั้นใน คงที่
2.กลไกการฉีดพ่นน้ำในท่อสั่น
หลอดสั่น	R400, R200 เป็นอุปกรณ์เสริม ทำจากสแตนเลส
รูเข็มรูเข็ม	Φ0.4mm
การกระจายรูสเปรย์	IPX3: เหนือส่วนโค้ง 60 °ด้านใดด้านหนึ่งของจุดศูนย์กลาง (120 °) IPX4: ทั่วทั้ง 180° ของครึ่งวงกลม ระยะห่างของรู: 50mm
การสลับ IPX3/4	การสลับโดยการเปลี่ยนเข็มรูตันหรือเข็มเจาะทะลุจำนวนหนึ่ง
มุมสั่น	IPX3:120°(±60°)； IPX4:350°(±175°)
ความเร็วสั่น	IPX3:4s / รอบ (2 × 120 °); IPX4:12 วินาที / รอบ (2 × 350 °);
การไหลของน้ำ	ปรับได้ 1-10 ลิตร/นาที

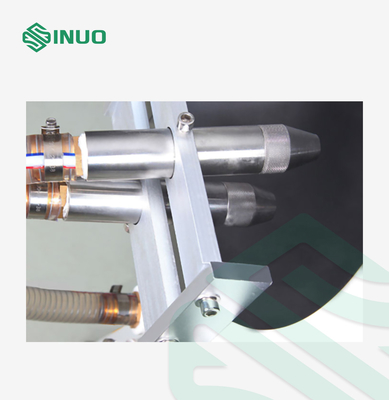

3. กลไกการพ่นน้ำ
ทิศทางการฉีดน้ำ	แนวนอน
เส้นผ่านศูนย์กลางภายในหัวฉีด	IPX5:Ф6.3mm；IPX6:Ф12.5mm
อัตราค่าจัดส่ง	IPX5: 12.5 ± 0.625L / นาที;IPX6: 100±5 L/min สามารถปรับโฟลว์มิเตอร์ได้โดยใช้ rotameter ด้วยตนเอง
ระยะห่างจากหัวฉีดถึงพื้นผิวของตู้	2.8 ม. ((ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแผ่นเสียง มาตรฐานต้องใช้ 2.5-3 ม.)
หัวฉีดวิธีคงที่	การซ่อมเครื่องกล
4. ทั่วไป
ระดับความดัน	0 ~ 0.25MPa สามารถแสดงได้
ระยะเวลาการทดสอบ	0.01S～99.9 นาที สามารถตั้งค่าล่วงหน้าได้
เครื่องเล่นแผ่นเสียง	เส้นผ่านศูนย์กลาง: Φ400mm;ความเร็วในการหมุน: 1r/min, สามารถหยุดที่ 4 มุม, ความสูงในการยก: 350-600mm, ความจุแบริ่ง: ≤50kgs
วัสดุห้อง	ภายในห้องและอุโมงค์ทำจากสแตนเลส
ระบบหมุนเวียนน้ำ	การทดสอบถูกประมวลผลในห้องเพาะเลี้ยง อุปกรณ์มีถังเก็บน้ำแบบบิลท์อิน น้ำสามารถนำกลับมาใช้ใหม่ได้และภายในห้องมีอุปกรณ์เก็บน้ำ น้ำทดสอบจะถูกรวบรวมโดยอัตโนมัติลงในถังเก็บน้ำผ่านแชสซีช่องเติมน้ำสามารถควบคุมได้โดยอัตโนมัติผ่านวาล์วลูกลอยในถังเก็บน้ำ ระบบสามารถส่งสัญญาณแจ้งเตือนการตรวจจับระดับน้ำสูงและต่ำ ซึ่งสามารถป้องกันปั๊มไม่ให้เกิดความเสียหายเนื่องจากการขาดแคลนน้ำแห้งได้อย่างมีประสิทธิภาพนอกจากนี้ยังมีอุปกรณ์กรองทำความสะอาดที่ตำแหน่งทางเข้าของน้ำ
การป้องกันความปลอดภัย	การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ
