| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4416 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60529 IPX3 ถึง IPX6 Water Spray Jet Nozzle ห้องทดสอบรหัส IP
การปฏิบัติตามมาตรฐานและข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IP5 & IP6
ภาพรวมอุปกรณ์
ใช้สิ่งแวดล้อม:
แหล่งจ่ายไฟ: AC220V±5%/50Hz, 10KVA หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งไฟและสวิตช์กันน้ำรั่ว (หรือซ็อกเก็ต) พื้นดินต้อง แบนและปริมาณน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมตัวกรองน้ำสำหรับทำความสะอาด
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ผลิตภัณฑ์สื่อสาร ไฟภายนอกอาคารและอุปกรณ์สัญญาณ ฯลฯ

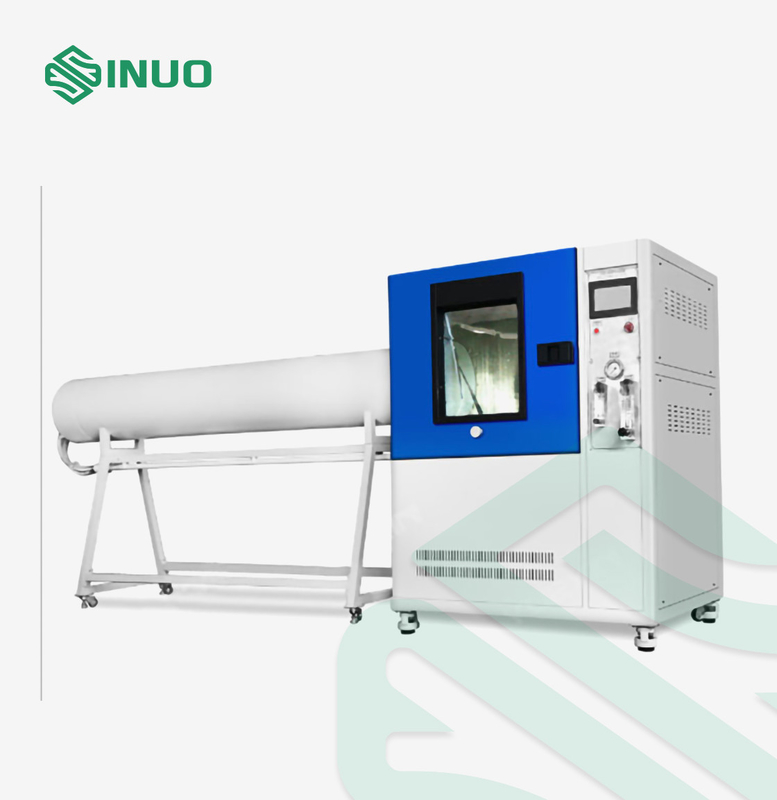

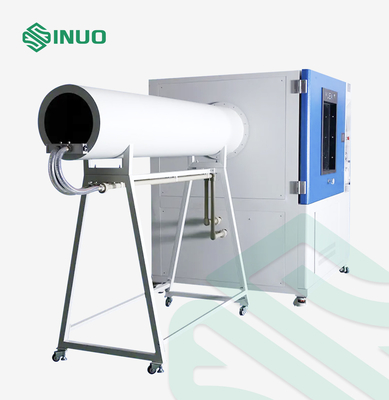

โครงสร้าง:อุปกรณ์ทดสอบประกอบด้วยแชสซี กลไกการฉีดพ่นน้ำในท่อสั่น กลไกการพ่นน้ำ อุโมงค์ ตู้ควบคุมไฟฟ้า และเครื่องเล่นแผ่นเสียงกลไกการสั่นติดตั้งอยู่ตรงกลางของห้องชั้นใน ปลายทั้งสองข้างยึดที่ผนังด้านข้างของห้องชั้นในกลไกการพ่นน้ำอยู่ที่ด้านซ้ายและเชื่อมต่อกับห้องด้านในผ่านอุโมงค์ยาว ซึ่งทำให้มั่นใจได้ถึงระยะห่างระหว่างหัวฉีดและตัวอย่างตัวอย่างถูกวางบนแท่นหมุน แท่นหมุนเกิดจากการขับเคลื่อนด้วยมอเตอร์ที่ความเร็วรอบ 1 รอบ/นาที เพื่อให้เปลือกหุ้มของชิ้นงานทดสอบกระเด็นไปในทุกทิศทางหรือฉีดพ่นจากทุกทิศทางที่ทำได้และสามารถปรับความสูงของแท่นหมุนได้ด้วยตนเอง เพื่อให้ตรงกับระยะทดสอบจากเข็มถึงตัวอย่างทั้งระบบนี้มีอุปกรณ์ทำความสะอาดเครื่องกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มและระบบทดสอบใช้โครงสร้างประเภทห้อง
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีลและโคมไฟใต้น้ำที่ฉีดพ่นและกระเด็นในระดับ IPX3 และ IPX4 และแรงดันน้ำที่ระดับ IPX5 และ IPX6
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วของละอองน้ำและความเร็วของการฉีดน้ำถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำประปา ทำกล่องหุ้มของชิ้นงานทดสอบให้กระเด็นไปในทุกทิศทาง หรือฉีดพ่นจากทุกทิศทางที่ทำได้
พารามิเตอร์ทางเทคนิค
| IPX3 และ IPX4 การฉีดพ่นน้ำในท่อสั่น | |
| หลอดสั่น | R400, R200 เป็นอุปกรณ์เสริม ทำจากสแตนเลส |
| รูเข็มรูเข็ม | Φ0.4mm |
| การกระจายรูสเปรย์ |
IPX3: เหนือส่วนโค้ง 60 °ด้านใดด้านหนึ่งของจุดศูนย์กลาง (120 °) IPX4: ทั่วทั้ง 180° ของครึ่งวงกลม ระยะห่างของรู: 50mm |
| การสลับ IPX3/4 | การสลับโดยการเปลี่ยนเข็มรูตันหรือเข็มเจาะทะลุจำนวนหนึ่ง |
| มุมสวิงหลอดสั่น | IPX3:120°(±60°)； IPX4:350°(±175°) |
| แกว่งหลอดสั่นความเร็ว |
IPX3:4s / รอบ (2 × 120 °); IPX4:12 วินาที / รอบ (2 × 350 °); |
| การไหลของน้ำ | ปรับได้ 1-10 ลิตร/นาที |

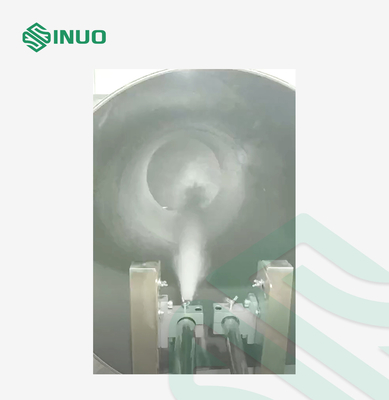

| IPX5 และ IPX6 หัวฉีดน้ำ Water Jeting | |
| ทิศทางการฉีดน้ำ | แนวนอน |
| เส้นผ่านศูนย์กลางภายในหัวฉีด | IPX5:Ф6.3mm；IPX6:Ф12.5mm |
| อัตราการไหลของน้ำ | IPX5: 12.5 ± 0.625L / นาที;IPX6: 100±5 ลิตร/นาที มิเตอร์วัดการไหลสามารถปรับได้โดยใช้ rotameter ด้วยตนเอง |
| ระยะห่างจากหัวฉีดถึงพื้นผิวของตัวเครื่อง | 2.8 ม. ((ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแผ่นเสียง มาตรฐานต้องใช้ 2.5-3 ม.) |
| หัวฉีดวิธีคงที่ | การซ่อมเครื่องกล |
| ทั่วไป | |
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| ขนาดห้อง |
ขนาดภายใน: WDH=900×900mm×1050mm ขนาดภายนอก: WDH=1380×3800mm×1950mm |
| ระดับความดัน | 0 ~ 0.25MPa สามารถแสดงได้ |
| ระยะเวลาการทดสอบ | 0.01S～99.9 นาที สามารถตั้งค่าล่วงหน้าได้ |

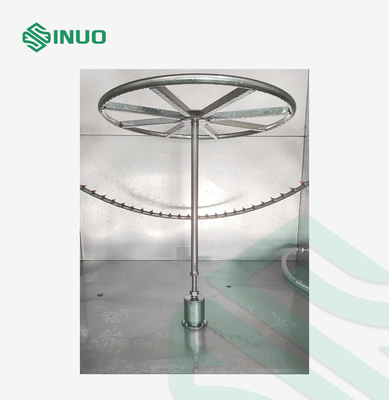

| เครื่องเล่นแผ่นเสียง | เส้นผ่านศูนย์กลาง: Φ400mm;ความเร็วในการหมุน: 1r/min, สามารถหยุดชั่วคราวที่ 4 มุม, ความสูงในการยก: 350-600mm, ความจุแบริ่ง: ≤50kgs |
| วัสดุห้อง | ภายในห้องและอุโมงค์ทำจากสแตนเลส |
| ระบบหมุนเวียนน้ำ | การทดสอบได้รับการประมวลผลในห้องเพาะเลี้ยง อุปกรณ์มีถังเก็บน้ำแบบบิลท์อิน น้ำสามารถนำกลับมาใช้ใหม่ได้และภายในห้องมีอุปกรณ์เก็บน้ำ น้ำทดสอบจะถูกรวบรวมโดยอัตโนมัติลงในถังเก็บน้ำผ่านแชสซีช่องเติมน้ำสามารถควบคุมได้โดยอัตโนมัติผ่านวาล์วลูกลอยในถังเก็บน้ำ ระบบสามารถส่งสัญญาณแจ้งเตือนการตรวจจับระดับน้ำสูงและต่ำ ซึ่งสามารถป้องกันปั๊มไม่ให้เกิดความเสียหายเนื่องจากการขาดแคลนน้ำแห้งได้อย่างมีประสิทธิภาพนอกจากนี้ยังมีอุปกรณ์กรองทำความสะอาดที่ตำแหน่งทางเข้าของน้ำ |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส การป้องกันการรั่วไหล การป้องกันการขาดน้ำ การป้องกันที่ผิดปกติ |
