| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4415 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60529 IPX3/4/5/6 หัวฉีดสเปรย์ ท่อหัวฉีด อุปกรณ์ทดสอบรหัส IP
ปฏิบัติตามมาตรฐาน & ข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX3, IPX4, IPX5 & IPX6
ภาพรวมอุปกรณ์
ใช้สภาพแวดล้อม:
แหล่งจ่ายไฟ: AC380V±5%/50Hz, 5KVA หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งสวิตช์ไฟและกันน้ำรั่ว (หรือซ็อกเก็ต) พื้นต้อง แบนและฟังก์ชั่นการรับน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, รถยนต์, ชิ้นส่วนรถจักรยานยนต์, เครื่องใช้ในครัวเรือน, ผลิตภัณฑ์สื่อสาร, อุปกรณ์ส่องสว่างภายนอกอาคารและสัญญาณ ฯลฯ

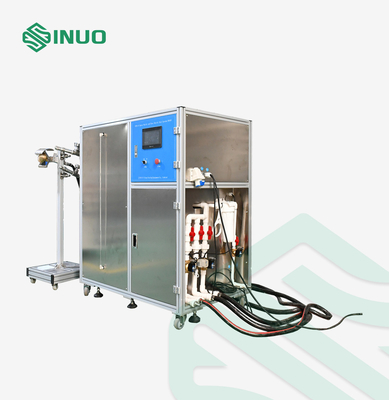

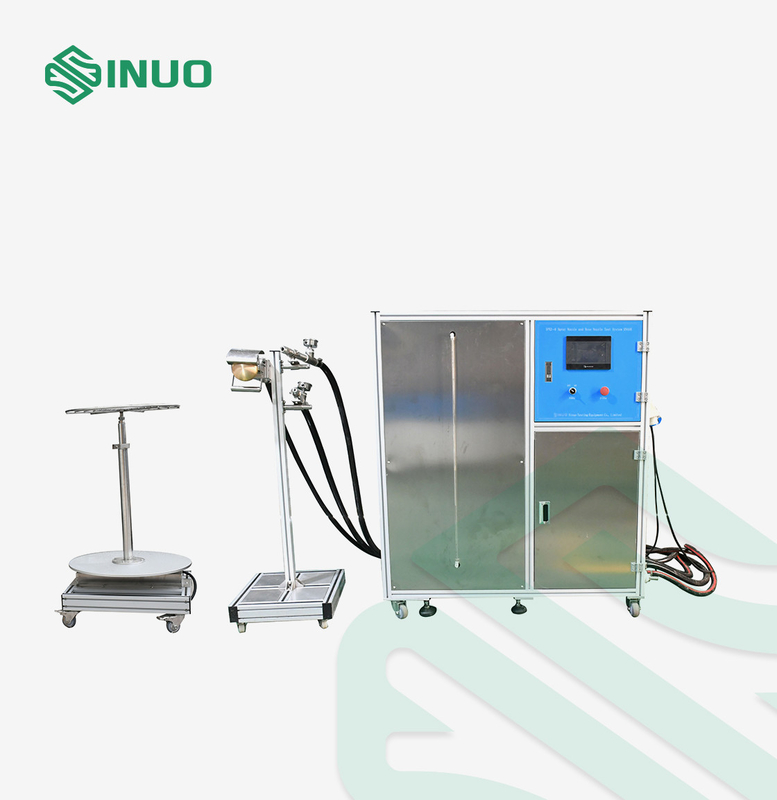

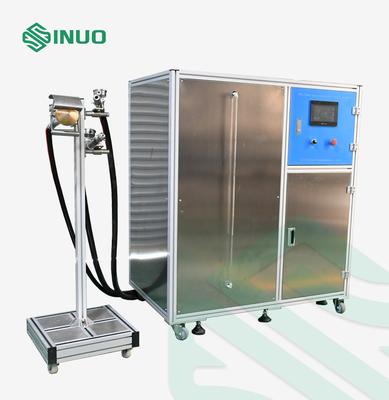

โครงสร้าง:อุปกรณ์ทดสอบประกอบด้วยหัวฉีดพ่นแบบมือถือ หัวฉีดสายยาง ส่วนรองรับ ถังเก็บน้ำ ตู้ควบคุมไฟฟ้า และแท่นหมุนหัวฉีดจะติดอยู่กับส่วนรองรับ ตัวอย่างจะถูกวางบนแท่นหมุน แท่นหมุนมีความเร็วในการหมุน 1 รอบ/นาที และการหมุนของมันจะถูกขับเคลื่อนด้วยมอเตอร์ เพื่อให้สิ่งห่อหุ้มของชิ้นงานกระเด็นไปทุกทิศทางหรือถูกพ่นออกจาก แนวทางปฏิบัติทั้งหมดถังเก็บน้ำและส่วนควบคุมไฟฟ้าเชื่อมต่อกันระบบทั้งหมดนี้ใช้โครงสร้างแบบเปิด
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของตู้สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในบ้าน ซีลและโคมไฟ ภายใต้การฉีดพ่นและสาดน้ำที่ระดับ IPX3 & IPX4 และหัวฉีดน้ำที่ระดับ IPX5 และ IPX6
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วของสเปรย์น้ำและหัวฉีดน้ำถึงค่ามาตรฐานที่ต้องการโดยการควบคุมการไหลของน้ำ ทำให้สิ่งที่แนบมาของชิ้นงานกระเด็นไปทุกทิศทางหรือฉีดพ่นจากทุกทิศทางที่ทำได้
พารามิเตอร์ทางเทคนิค

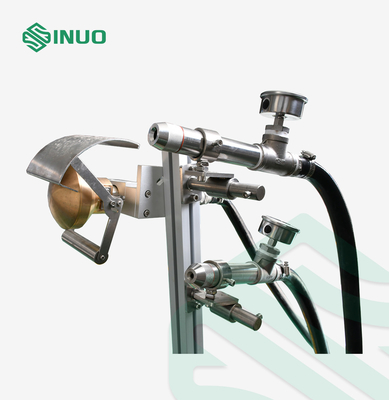

| หัวฉีดสเปรย์ IPX3 & IPX4 | |
| พารามิเตอร์ของหัวฉีดสเปรย์ | เส้นผ่านศูนย์กลางภายนอก: Ф102 มม., เส้นผ่านศูนย์กลางทรงกลม: SФ75.5 มม., 1 รูตรงกลาง, 2 วงใน 12 รูที่ระยะ 30°, 4 วงรอบนอก 24 รูที่ 15° , รวม 121 รู Ф0.5 มม., ทำจาก ทองเหลือง. |
| การไหลของน้ำ | 10L/min±5%, เครื่องวัดอัตราการไหลสามารถปรับได้ผ่าน rotameter, เครื่องวัดการไหลแบบอิเล็กทรอนิกส์เป็นตัวเลือก |
| ความดัน | 50～150Kpa ช่วงการวัดเกจวัดแรงดัน: 0～0.25Mpa |
| มูฟวี่ชิลด์ | ทำจากอลูมิเนียมสามารถถอดออกได้ |
| ทิศทางการฉีดน้ำ | สามารถปรับองศาการฉีดน้ำได้ |
| หัวฉีดท่อ IPX5 & IPX6 | |
| พารามิเตอร์ของหัวฉีดท่อ | IPX5: Ф6.3มม.;IPX6: Ф12.5มม |
| อัตราการจัดส่ง | IPX5: 12.5±0.625L/นาที;IPX6: 100±5 L/min, เครื่องวัดอัตราการไหลสามารถปรับได้ผ่าน rotameter, เครื่องวัดการไหลแบบอิเล็กทรอนิกส์เป็นตัวเลือก |
| ระยะห่างจากหัวฉีดถึงพื้นผิวตู้ | 2.8 ม. ((ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแท่นหมุน มาตรฐานกำหนด 2.5-3 ม.) |
| ทิศทางดำน้ำ | สามารถปรับองศาการพ่นน้ำได้ |
| ทั่วไป | |
| การควบคุมและการทำงาน | PLC และการควบคุมอัจฉริยะหน้าจอสัมผัส |
| วิธีการแก้ไขหัวฉีด | หัวฉีดสเปรย์และหัวฉีดของสายยางยึดอยู่กับส่วนรองรับ |
| ระดับความดัน | 0 ~ 0.25MPa สามารถแสดงได้ |
| ระยะเวลาการทดสอบ | 0.01S～99.9 นาที สามารถตั้งค่าล่วงหน้าได้ |
| จานเสียง | เส้นผ่านศูนย์กลาง: Φ600มม., ความเร็วในการหมุน: 1r/min, ความจุแบริ่ง: ≤50kgs |
| ถังเก็บน้ำ | ระบบทดสอบนี้ใช้โครงสร้างแบบเปิด น้ำทดสอบจะไม่ถูกรีไซเคิลระบบทดสอบมีถังเก็บน้ำสแตนเลสขนาดประมาณ 500 ลิตรถังเก็บน้ำติดตั้งวาล์วลูกลอยระดับน้ำเพื่อควบคุมช่องเติมน้ำโดยอัตโนมัติ และมีการตรวจจับสัญญาณเตือนระดับน้ำสูงและต่ำเพื่อป้องกันไม่ให้ปั๊มเสียหายเนื่องจากน้ำแห้งได้อย่างมีประสิทธิภาพมีการรวมถังเก็บน้ำและส่วนควบคุมไฟฟ้าเข้าด้วยกัน |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
