| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4414 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60529 IPX1/2/3/4 Rain Spray Water Ingress IP Code ห้องทดสอบ
การปฏิบัติตามมาตรฐานและข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX1, IPX2, IPX3, IPX4
ภาพรวมอุปกรณ์
ใช้สิ่งแวดล้อม:
แหล่งจ่ายไฟ: AC380V±5%/50Hz, 15KVA หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งไฟและสวิตช์กันน้ำรั่ว (หรือซ็อกเก็ต) พื้นดินต้อง แบนและปริมาณน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมตัวกรองน้ำสำหรับทำความสะอาด
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ผลิตภัณฑ์สื่อสาร ไฟภายนอกอาคารและอุปกรณ์สัญญาณ ฯลฯ

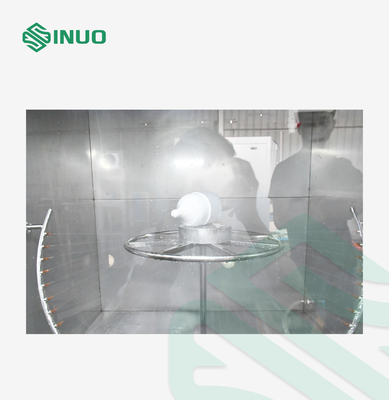

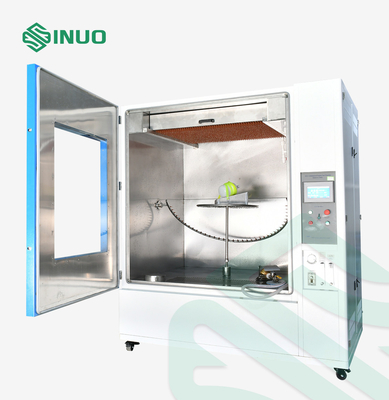

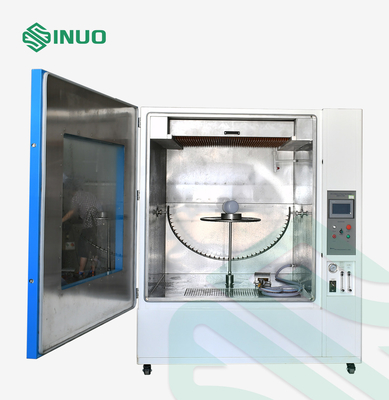

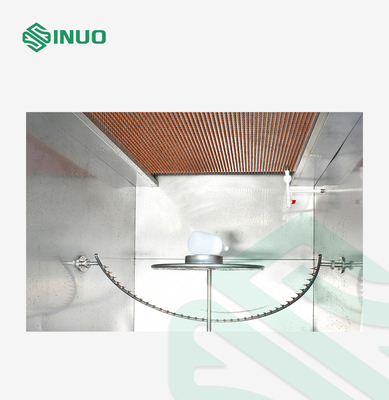

โครงสร้าง:อุปกรณ์ประกอบด้วยกลไกการหยด กลไกการสั่น ตู้ควบคุมไฟฟ้า และเครื่องเล่นแผ่นเสียงกล่องหยดติดอยู่ที่ด้านบนของห้องกลไกการสั่นได้รับการติดตั้งภายในห้องด้านใน และปลายด้านซ้ายและขวาของหลอดสั่นจะจับจ้องไปที่ผนังด้านข้างของห้องด้านในมีแผ่นเสียง มีความเร็วในการหมุน 1r/min ใช้สำหรับการทดสอบ IPX1 ~IPX4มีบล็อกรองรับตัวอย่าง 15° ใช้สำหรับการทดสอบ IPX2ความสูงของแท่นหมุนสามารถปรับได้ด้วยตนเอง โดยจับคู่ระยะห่างจากเข็มกับตัวอย่าง 200 มม.อุปกรณ์ทดสอบนี้ติดตั้งอุปกรณ์ทำความสะอาดตัวกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มทั้งระบบนี้ใช้โครงสร้างประเภทห้อง
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีลและโคมไฟใต้น้ำที่ระดับ IPX1 และ IPX2 และการพ่นน้ำและการกระเด็นของน้ำที่ระดับ IPX3 และ IPX4
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วหยดหรือความเร็วในการฉีดพ่นถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำประปา อุปกรณ์ทดสอบสามารถสร้างการไหลของน้ำที่สม่ำเสมอทั่วทั้งพื้นที่ของเปลือกหุ้ม (IPX1 และ IPX2) หรือสร้างเปลือกหุ้มของชิ้นงานทดสอบ ให้กระเด็นไปทุกทิศทาง (IPX3 และ IPX4)
พารามิเตอร์ทางเทคนิค
| IPX1 & IPX2 ดริปแนวตั้ง | |
| ขนาดห้อง |
ขนาดภายใน: WDH=900×900mm×1050mm ขนาดภายนอก: WDH=1350×1150mm×1750mm |
| พื้นที่หยด | WD=600×600mm, ขนาดอื่นๆ สามารถปรับแต่งได้ |
| ความสูงหยด | ระยะ 200 มม. ของเข็มไปยังตัวอย่างทำได้โดยการปรับความสูงของแท่นหมุนหรือยกชิ้นงานขึ้น |
|
ความเร็วหยด (น้ำไหล) |
1+0.50มม./นาที หรือ 3+0.50มม./นาที ปรับได้ |
| รูเข็มรูเข็ม | Φ0.4mm |
| ระยะห่างรูหยด | 20mmx20mm |
| ตำแหน่งกล่องหยด | ตั้งอยู่ที่ด้านบนสุดของห้องชั้นใน คงที่ |
| IPX3 & IPX4 หลอดสั่น | |
| หลอดสั่น | R400mm, R200mm เป็นอุปกรณ์เสริม ทำจากสแตนเลส |
| รูเข็มรูเข็ม | Φ0.4mm |
| การกระจายรูสเปรย์ |
IPX3: เหนือส่วนโค้ง 60 °ด้านใดด้านหนึ่งของจุดศูนย์กลาง (120 °) IPX4: ทั่วทั้ง 180° ของครึ่งวงกลม ระยะห่างของรู: 50mm |
| การสลับ IPX3/4 | การสลับโดยการเปลี่ยนเข็มรูตันหรือเข็มเจาะทะลุจำนวนหนึ่ง |
| มุมสั่น | IPX3:120°(±60°)； IPX4:350°(±175°) |
| ความเร็วสั่น |
IPX3:4s / รอบ (2 × 120 °); IPX4:12 วินาที / รอบ (2 × 350 °); |
| ตำแหน่งหลอดสั่น | ตั้งอยู่ตรงกลางของห้องชั้นใน ปลายด้านซ้ายและขวาติดอยู่ที่ผนังด้านข้างของห้องชั้นใน |
| ทั่วไป | |
| แผ่นเสียงกันน้ำ | เส้นผ่านศูนย์กลาง: Φ400มม. ความเร็วในการหมุน: 1-5r/นาที พร้อมบล็อกรองรับตัวอย่าง 15° และโครงยก 400-750 มม. ปรับได้ ความจุแบริ่ง: ≤50กก. |
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| ระยะเวลาการทดสอบ | 0-99.9 นาที สามารถตั้งค่าล่วงหน้าได้ |
| วัสดุห้อง | โถชั้นในทำจากสแตนเลส SUS304 |
| ระบบหมุนเวียนน้ำ | การทดสอบได้รับการประมวลผลในห้องเพาะเลี้ยง อุปกรณ์มีถังเก็บน้ำแบบบิลท์อิน น้ำสามารถนำกลับมาใช้ใหม่ได้และภายในห้องมีอุปกรณ์เก็บน้ำ น้ำทดสอบจะถูกรวบรวมโดยอัตโนมัติลงในถังเก็บน้ำผ่านแชสซีช่องเติมน้ำสามารถควบคุมได้โดยอัตโนมัติผ่านวาล์วลูกลอยในถังเก็บน้ำ ระบบสามารถส่งสัญญาณแจ้งเตือนการตรวจจับระดับน้ำสูงและต่ำ ซึ่งสามารถป้องกันปั๊มไม่ให้เกิดความเสียหายเนื่องจากการขาดแคลนน้ำแห้งได้อย่างมีประสิทธิภาพนอกจากนี้ยังมีอุปกรณ์กรองทำความสะอาดที่ตำแหน่งทางเข้าของน้ำ |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
