| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4413 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60529 IPX1 ~ 4 อุปกรณ์ทดสอบหยดฝนแนวตั้งและหลอดสั่น
การปฏิบัติตามมาตรฐานและข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX1, IPX2, IPX3 & IPX4
ภาพรวมอุปกรณ์
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีลและโคมไฟใต้น้ำที่ระดับ IPX1 และ IPX2 และการพ่นน้ำและการกระเด็นของน้ำที่ระดับ IPX3 และ IPX4
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ผลิตภัณฑ์สื่อสาร ไฟภายนอกอาคารและอุปกรณ์สัญญาณ ฯลฯ

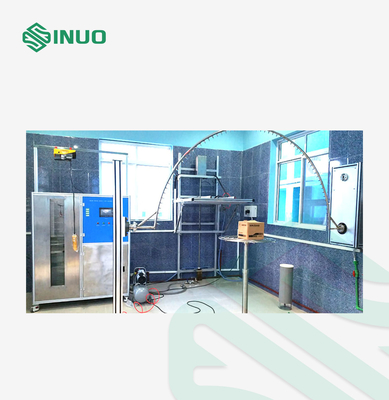

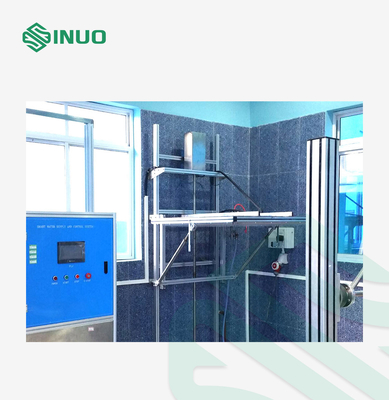

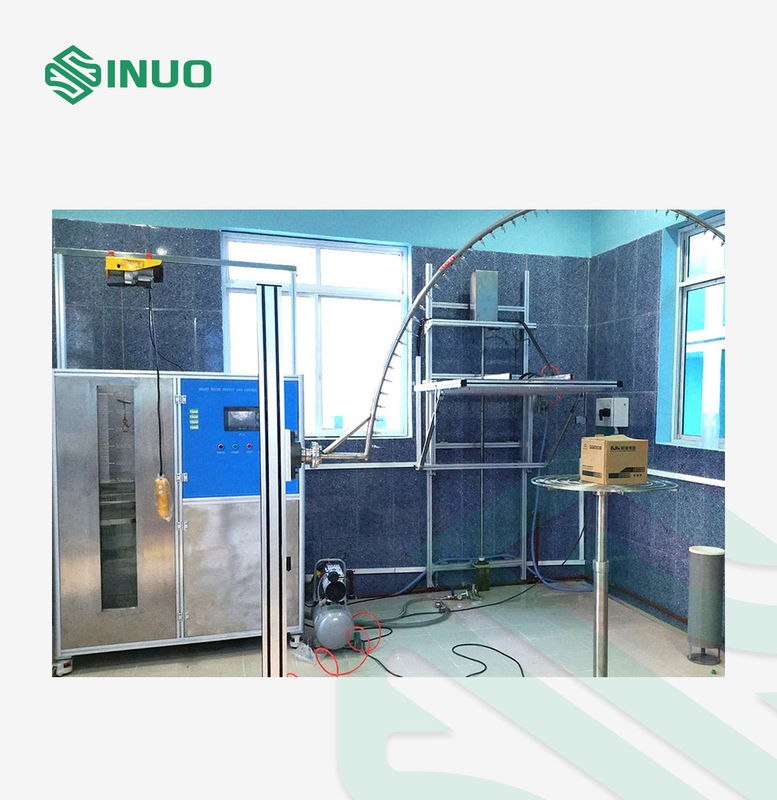

โครงสร้าง:อุปกรณ์ทดสอบประกอบด้วยกลไกการหยด กลไกการสั่น ตู้ควบคุมไฟฟ้า และเครื่องเล่นแผ่นเสียงขายึดของกล่องดริปเป็นแบบแขวนผนังและมีฟังก์ชั่นป้องกันการตก ซึ่งสามารถยกขึ้นโดยควบคุมด้วยมอเตอร์โดยอัตโนมัติปลายด้านหนึ่งของกลไกการสั่นติดตั้งอยู่ที่ผนัง และปลายอีกด้านของกลไกการสั่นถูกยึดไว้กับฐานรองรับ ท่อนี้เกิดจากการสั่นของมอเตอร์แท่นหมุนมีความเร็วในการหมุน 1r/min ใช้สำหรับการทดสอบ IPX1 ~IPX4;แท่นหมุนสามารถปรับเอียงได้ 15° ใช้สำหรับการทดสอบ IPX2อุปกรณ์ทดสอบนี้ติดตั้งอุปกรณ์ทำความสะอาดตัวกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มระบบทั้งหมดนี้ใช้โครงสร้างแบบเปิด
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วหยดหรือความเร็วในการฉีดพ่นถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำประปา อุปกรณ์ทดสอบสามารถสร้างการไหลของน้ำที่สม่ำเสมอทั่วทั้งพื้นที่ของเปลือกหุ้ม (IPX1 และ IPX2) หรือสร้างเปลือกหุ้มของชิ้นงานทดสอบ ให้กระเด็นไปทุกทิศทาง (IPX3 และ IPX4)
ใช้สิ่งแวดล้อม:
แหล่งจ่ายไฟ: AC380V±5%/50Hz, 15KVA หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งไฟและสวิตช์กันน้ำรั่ว (หรือซ็อกเก็ต) พื้นดินต้อง แบนและปริมาณน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมตัวกรองน้ำสำหรับทำความสะอาด
พารามิเตอร์ทางเทคนิค
| IPX1 & IPX2 | |
| พื้นที่หยด | WD=1000×1000mm, ขนาดอื่นๆ สามารถปรับแต่งได้ |
| ความสูงหยด | ระยะ 200 มม. ของเข็มถึงตัวอย่างจะถูกวัดโดยอัตโนมัติด้วยเซ็นเซอร์อินฟราเรด |
| ความเร็วหยด / การไหลของน้ำ | 1+0.5 0 มม./นาที หรือ 3+0.5 0 มม./นาที สลับได้ ปริมาณน้ำฝนจะถูกควบคุมแบบดิจิทัล |
| รูเข็มรูเข็ม | Φ0.4mm |
| ระยะห่างรูหยด | 20mm×20mm |
| ยกกล่องดริป | ขับเคลื่อนด้วยมอเตอร์ ปรับได้ตั้งแต่ 1100-1800 มม. ไกด์สกรูช่วยให้ยกและล็อคตัวเองได้ราบรื่น |
| IPX3 & IPX4 | |

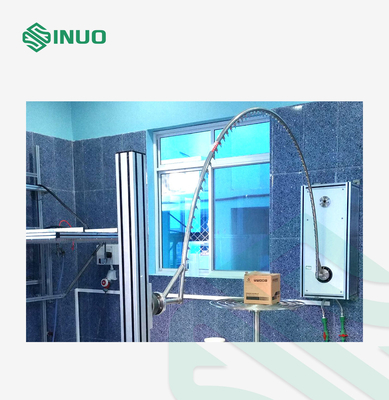

| หลอดสั่น | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm เป็นอุปกรณ์เสริมที่ทำจากสแตนเลส |
| รูเข็มรูเข็ม | Φ0.4mm |
| การกระจายรูสเปรย์ |
IPX3: เหนือส่วนโค้ง 60 °ด้านใดด้านหนึ่งของจุดศูนย์กลาง (120 °) IPX4: ทั่วทั้ง 180° ของครึ่งวงกลม ระยะห่างของรู: 50mm |
| การสลับ IPX3/4 | การสลับโดยการเปลี่ยนเข็มรูตันหรือเข็มเจาะทะลุจำนวนหนึ่ง |
| มุมสั่น | IPX3:120°(±60°)； IPX4:350°(±175°) |
| ความเร็วสั่น |
IPX3:4s / รอบ (2 × 120 °); IPX4:12 วินาที / รอบ (2 × 350 °); |
| การไหลของน้ำ | ปรับได้ 1-10 ลิตร/นาที |
| ทั่วไป | |
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| เครื่องเล่นแผ่นเสียง | เส้นผ่านศูนย์กลาง: Φ600มม. เอียงได้ 15° ความเร็วในการหมุน 1 รอบ/นาที พร้อมโครงรองรับการยก ความจุแบริ่ง ≤50กก. |
| ระยะเวลาการทดสอบ | 0-99.9 นาที สามารถตั้งค่าล่วงหน้าได้ |
| ระดับความดัน | 0~0.25MPa |
| ระบบกักเก็บน้ำ | กล่องควบคุมและถังเก็บน้ำสร้างขึ้นในตู้เดียว ถังเก็บน้ำมีวาล์วลอยระดับน้ำเพื่อควบคุมทางเข้าของน้ำโดยอัตโนมัติ และมีการตรวจจับสัญญาณเตือนระดับน้ำสูงและต่ำ เพื่อป้องกันไม่ให้ปั๊มเสียหายได้อย่างมีประสิทธิภาพ เนื่องจากน้ำแห้ง |
| ไม่จำเป็น | หัวฉีดพ่นแบบมือถือตาม IEC 60529 รูปที่ 5 สามารถกำหนดค่าได้ |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
