| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN4412 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |

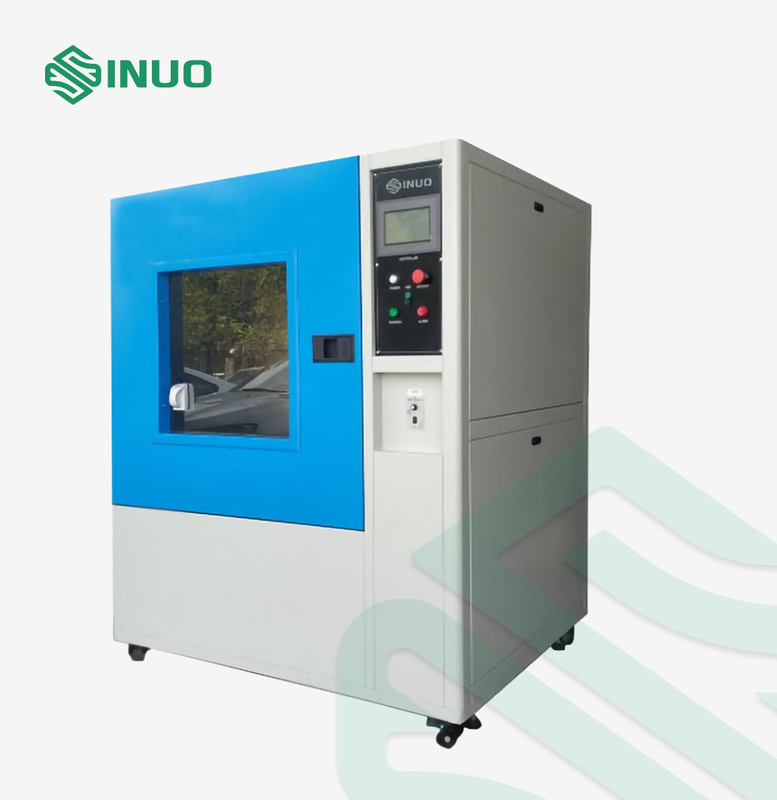

IPX9 ห้องทดสอบหัวฉีดน้ำแรงดันสูงอุณหภูมิสูง IPX9
การปฏิบัติตามมาตรฐานและข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX9 รูปที่ 7 ถึง 12
ISO20653-2013 "ยานพาหนะทางถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากวัตถุแปลกปลอม น้ำ และการเข้าถึง" รูปที่ 7, 8, 9 และตารางที่ 7 (9K) ”
DIN40050-9 “ยานพาหนะทางถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันวัตถุแปลกปลอม น้ำ และการเข้าถึง อุปกรณ์ไฟฟ้า>รูปที่ 8 และตารางที่ 8 (9K)”
พารามิเตอร์ทางเทคนิค
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส | ||
| ขนาดห้อง |
ขนาดภายใน: WDH=800×800mm×800mm ขนาดภายนอก: WDH=1400×1000mm×1750mm |
ขนาดภายใน: WDH=1000×1000mm×1000mm ขนาดภายนอก: WDH=1600×1200mm×1900mm |
ขนาดภายใน: WDH=1500×1500mm×1500mm ขนาดภายนอก: WDH=2100×1700mm×2400mm |
| หัวฉีดพัดลม | ผลิตตามมาตรฐาน IEC 60529 รูปที่ 7 หรือสามารถกำหนดเองได้ | ||
| แรงดันน้ำแรงดัน | 8000-10000Kpa | ||
| วอเตอร์เจ็ทโฟลว์ | 14-16L/นาที ปรับได้ | ||
| มุมดำน้ำ | 0°, 30°, 60°, 90° | ||
| ระยะเวลาการทดสอบ | 30s ต่อตำแหน่ง | ||
| เวลาทดสอบโดยรวม | 0-99H59M59S สามารถตั้งค่าล่วงหน้าได้ | ||
| ทดสอบอุณหภูมิน้ำ | 80±5°C | ||
| ระยะห่างระหว่างหัวฉีดและตัวอย่าง |
a) สำหรับเปลือกขนาดเล็ก (ขนาดที่ใหญ่ที่สุดน้อยกว่า 250 มม.): R125±25mm b) สำหรับเปลือกขนาดใหญ่ (ขนาดที่ใหญ่ที่สุดมากกว่าหรือเท่ากับ 250 มม.): R175±25mm |
||
| แรงกระแทก | การตั้งค่าสำหรับการวัดแรงกระแทกของกระแสน้ำเป็นไปตาม IEC 60529 รูปที่ 10 | ||
| เครื่องเล่นแผ่นเสียง | เส้นผ่านศูนย์กลาง: Φ600mm, ความเร็วในการหมุน: 1-5r/min, ความจุแบริ่ง: ≤ 30kgs | ||
| กำลังโหลดไปยังตัวอย่าง | เป็นทางเลือก จัดเตรียมซ็อกเก็ตทดสอบ AC220V | ||
| ระบบหมุนเวียนน้ำ | การทดสอบถูกประมวลผลในห้องเพาะเลี้ยง อุปกรณ์มีถังเก็บน้ำแบบบิลท์อิน น้ำสามารถนำกลับมาใช้ใหม่ได้และภายในห้องมีอุปกรณ์เก็บน้ำ น้ำทดสอบจะถูกรวบรวมโดยอัตโนมัติลงในถังเก็บน้ำผ่านแชสซีช่องเติมน้ำสามารถควบคุมได้โดยอัตโนมัติผ่านวาล์วลูกลอยในถังเก็บน้ำ ระบบสามารถส่งสัญญาณแจ้งเตือนการตรวจจับระดับน้ำสูงและต่ำ ซึ่งสามารถป้องกันปั๊มไม่ให้เกิดความเสียหายเนื่องจากการขาดแคลนน้ำแห้งได้อย่างมีประสิทธิภาพ | ||
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันไฟฟ้าลัดวงจร, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ | ||
ภาพรวมอุปกรณ์
ใช้สิ่งแวดล้อม:
แหล่งจ่ายไฟ: AC380V±5%/50Hz, 15KVA หรือตรงกับข้อกำหนดด้านแหล่งจ่ายไฟของลูกค้าในพื้นที่
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งไฟและสวิตช์กันน้ำรั่ว (หรือซ็อกเก็ต) พื้นดินต้อง แบนและปริมาณน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมตัวกรองน้ำสำหรับทำความสะอาด
ตัวอย่างและข้อจำกัด:ยานพาหนะสำหรับผู้โดยสาร รถโดยสาร หลอดไฟ รถจักรยานยนต์ และชิ้นส่วนและส่วนประกอบอื่นๆ รวมถึงผลิตภัณฑ์อื่นๆ ที่จำเป็นต้องได้รับการทดสอบภายใต้สภาพแวดล้อม IPX9 (IPX9K)
โครงสร้าง:

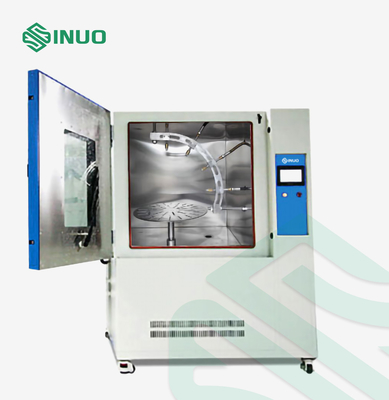

อุปกรณ์ประกอบด้วยแชสซี กลไกการฉีดพ่นน้ำ อุปกรณ์แรงดันสูงที่มีอุณหภูมิสูง เครื่องเล่นแผ่นเสียง และตู้ควบคุมไฟฟ้า
1. ตัวเครื่องด้านนอกผลิตจากแผ่นเหล็กคุณภาพสูงห้องด้านในและจานหมุนทั้งหมดทำจากสแตนเลส SUS304 เพื่อให้แน่ใจว่ากันน้ำและป้องกันการกัดกร่อนห้องทดสอบมีระบบหมุนเวียนน้ำของตัวเอง และมีอุปกรณ์เก็บน้ำอยู่ภายในน้ำทดสอบจะถูกรวบรวมโดยอัตโนมัติในถังเก็บน้ำผ่านแชสซีช่องเติมน้ำสามารถควบคุมได้โดยอัตโนมัติผ่านวาล์วลูกลอยในถังเก็บน้ำ ระบบสามารถส่งสัญญาณแจ้งเตือนการตรวจจับระดับน้ำสูงและต่ำ ซึ่งสามารถป้องกันปั๊มไม่ให้เกิดความเสียหายเนื่องจากการขาดแคลนน้ำแห้งได้อย่างมีประสิทธิภาพ

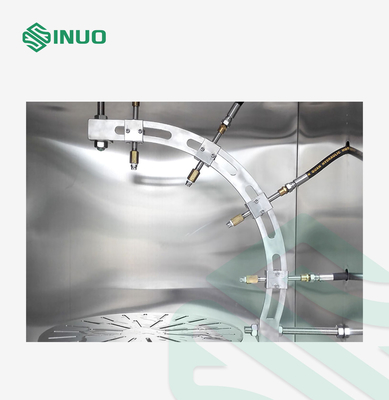

2. มีการติดตั้งหัวฉีดมาตรฐาน 4 หัวในตำแหน่ง 0°, 30°, 60°, 90° ของตัวยึดวงแหวน
3. อุปกรณ์เทอร์โมสตัทสำหรับทำน้ำร้อนในตัวช่วยให้มั่นใจได้ว่าอุณหภูมิของน้ำทดสอบเป็นไปตามข้อกำหนดมาตรฐานน้ำแรงดันสูงจ่ายโดยปั๊มน้ำแรงดันสูงผ่านการแปลงความถี่ และสามารถตั้งค่าการไหลของน้ำฉีดบนหน้าจอสัมผัสได้
4. ห้องทดสอบมีแท่นหมุน แท่นหมุนเกิดจากการขับมอเตอร์ด้วยความเร็วรอบ 1 รอบ/นาที เพื่อให้ตัวเครื่องพ่นจากทุกทิศทางที่ทำได้
5. เครื่องทำน้ำร้อน อุณหภูมิคงที่ แรงดันน้ำ การไหลของน้ำ เวลาฉีดน้ำ c กระบวนการโปรแกรมวงจร และการหมุนของแผ่นเสียงจะถูกควบคุมโดยตู้ควบคุมไฟฟ้า
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของส่วนประกอบของยานพาหนะบนท้องถนน โคมไฟ รถจักรยานยนต์ และชิ้นส่วนอื่นๆ ภายใต้แรงดันน้ำสูงและอุณหภูมิที่ระดับ IPX9 (IPX9K)
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วของการฉีดน้ำถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของน้ำ อุณหภูมิ และแรงดัน เปลือกหุ้มถูกฉีดพ่นจากทุกทิศทางที่ทำได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานดังแสดงใน IEC 60529 รูปที่ 7, 8 และ 9.
