| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN449 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60529 IPX5 IPX6 หัวฉีดท่อห้องทดสอบสเปรย์น้ำแรง
การปฏิบัติตามมาตรฐานและข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX5 & IPX6
ภาพรวมอุปกรณ์

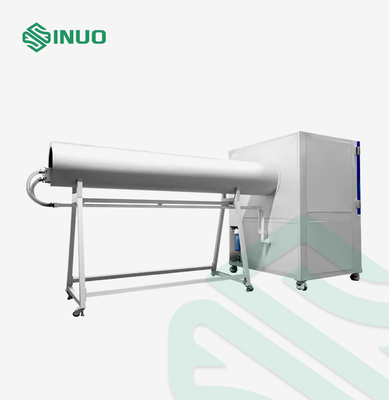

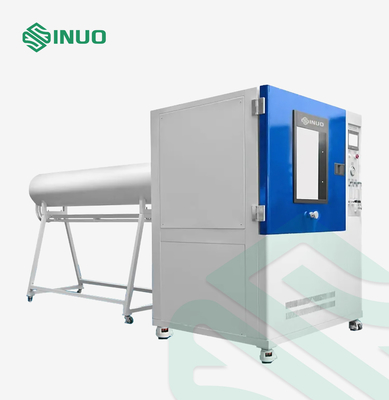

โครงสร้าง:อุปกรณ์ทดสอบประกอบด้วยกลไกการฉีดน้ำ ตู้ควบคุมไฟฟ้า และเครื่องเล่นแผ่นเสียงกลไกการฉีดน้ำถูกติดตั้งที่ด้านซ้ายของห้องด้านใน ช่องฉีดถูกปิดผนึกด้วยตัวเรือนสแตนเลสตัวอย่างถูกวางบนแท่นหมุน แท่นหมุนเกิดจากการหมุนโดยการขับมอเตอร์ด้วยความเร็วรอบ 1r/นาที เพื่อให้ตัวเครื่องถูกฉีดพ่นจากทุกทิศทางที่ทำได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานระบบทั้งหมดนี้ใช้โครงสร้างประเภทห้อง
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีล และโคมไฟใต้น้ำที่ฉีดน้ำที่ระดับ IPX5 และ IPX6
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ รถยนต์ ชิ้นส่วนรถจักรยานยนต์ ผลิตภัณฑ์สื่อสาร เครื่องใช้ในครัวเรือน ไฟกลางแจ้งและอุปกรณ์สัญญาณ ฯลฯ

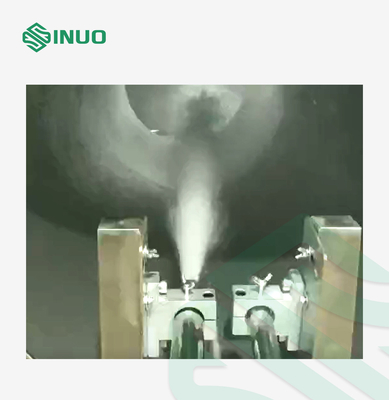

หลักการ: ตรวจสอบให้แน่ใจว่าความเร็วของแรงดันน้ำถึงค่ามาตรฐานที่กำหนดโดยการควบคุมการไหลของการจ่ายน้ำ ตัวเครื่องถูกฉีดพ่นจากทุกทิศทางที่เป็นไปได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานดังแสดงใน IEC 60529 รูปที่ 6
ใช้สิ่งแวดล้อม:
แหล่งจ่ายไฟ: AC380V±5%/50Hz, 5KVA หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งไฟและสวิตช์กันน้ำรั่ว (หรือซ็อกเก็ต) พื้นดินต้อง แบนและปริมาณน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมตัวกรองน้ำสำหรับทำความสะอาด
พารามิเตอร์ทางเทคนิค
| การควบคุมและการใช้งาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| ขนาดห้อง |
ขนาดภายใน: WDH=800×800mm×800mm |
| ทิศทางเจ็ต | แนวนอน |

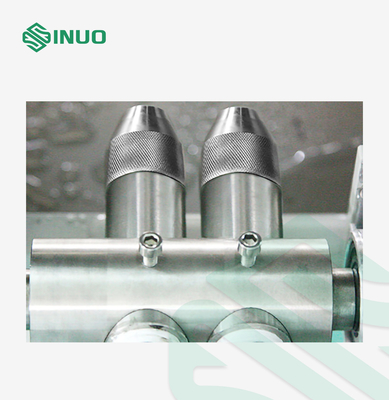

| เส้นผ่านศูนย์กลางภายในหัวฉีด | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
| อัตราการไหลของน้ำ | IPX5: 12.5 ± 0.625L / นาที;IPX6: 100±5 ลิตร/นาที ปรับด้วยตนเอง (rotameter) |
| ระยะทางดำน้ำ | 2.8 ม. ((ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแผ่นเสียง มาตรฐานต้องใช้ 2.5-3 ม.) |
| วิธีการแก้ไขหัวฉีด | จับจ้องไปที่ส่วนรองรับ |
| ระดับความดัน | 0 ~ 0.25MPa สามารถแสดงผลได้ |
| ระยะเวลาการทดสอบ | 0.01S～99.9min สามารถตั้งค่าล่วงหน้าได้บนหน้าจอสัมผัส |
| เครื่องเล่นแผ่นเสียง | เส้นผ่านศูนย์กลาง: Φ400มม. ความเร็วในการหมุน: 1r/นาที ความจุแบริ่ง: ≤50kgs |
| ระบบหมุนเวียนน้ำ | การทดสอบได้รับการประมวลผลในห้องเพาะเลี้ยง อุปกรณ์มีถังเก็บน้ำแบบบิลท์อิน น้ำสามารถนำกลับมาใช้ใหม่ได้และห้องด้านในมีอุปกรณ์เก็บน้ำ การทดสอบการฉีดพ่นและน้ำกระเซ็นจะถูกรวบรวมเข้าสู่ถังเก็บน้ำผ่านแชสซีโดยอัตโนมัติช่องเติมน้ำสามารถควบคุมได้โดยอัตโนมัติผ่านวาล์วลูกลอยในถังเก็บน้ำ ระบบสามารถส่งสัญญาณแจ้งเตือนการตรวจจับระดับน้ำสูงและต่ำ ซึ่งสามารถป้องกันปั๊มไม่ให้เกิดความเสียหายเนื่องจากการขาดแคลนน้ำแห้งได้อย่างมีประสิทธิภาพนอกจากนี้ยังมีอุปกรณ์กรองทำความสะอาดที่ตำแหน่งทางเข้าของน้ำ |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส การป้องกันการรั่วไหล การป้องกันการขาดน้ำ การป้องกันที่ผิดปกติ |
