| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN444 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IPX3 IPX4 อุปกรณ์ทดสอบความชื้นในสายฝนแบบสั่น
ปฏิบัติตามมาตรฐาน & ข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX3 & IPX4 รูปที่ 4
ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ของรถยนต์, ชิ้นส่วนรถจักรยานยนต์, ผลิตภัณฑ์สื่อสาร, เครื่องใช้ในครัวเรือน, ไฟกลางแจ้งและอุปกรณ์สัญญาณ ฯลฯ

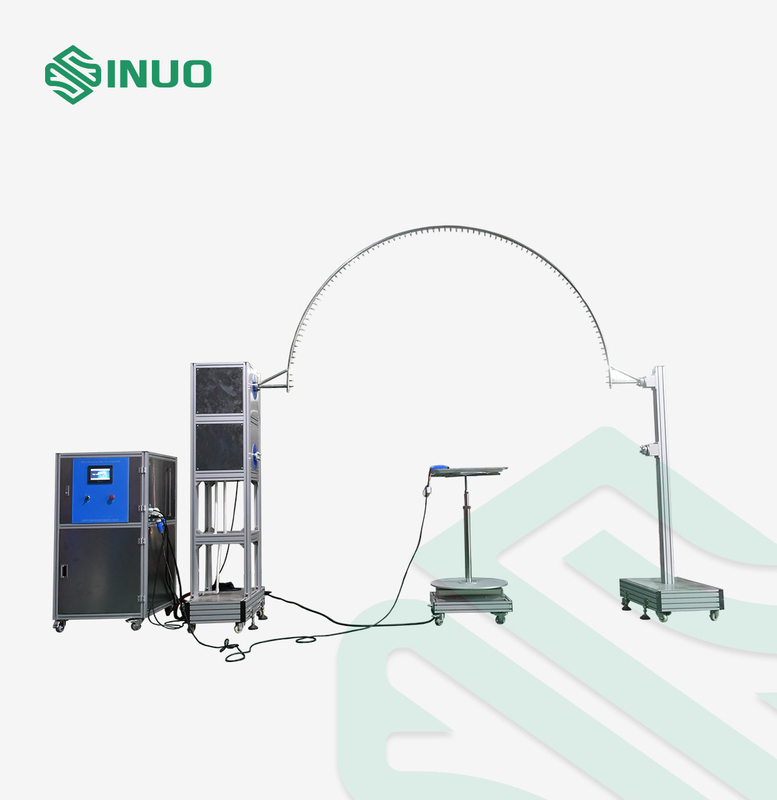

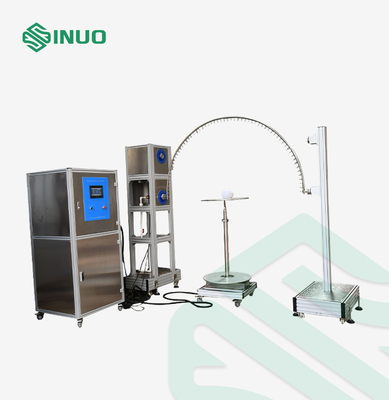

โครงสร้าง:อุปกรณ์ทดสอบประกอบด้วยกลไกการแกว่ง ตู้ควบคุมไฟฟ้า และแท่นหมุนกลไกการแกว่งแบบสั่นเป็นแบบตั้งพื้น หลอดสั่นเกิดจากการสั่นโดยการขับเคลื่อนด้วยมอเตอร์แท่นหมุนมีความเร็วในการหมุน 1 รอบ/นาที เพื่อให้การพ่นสิ่งห่อหุ้มของชิ้นงานทดสอบในทุกทิศทางอุปกรณ์ทดสอบมีอุปกรณ์ทำความสะอาดตัวกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มระบบทั้งหมดนี้ใช้โครงสร้างแบบเปิด
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของตู้สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้าของรถยนต์, ชิ้นส่วนรถจักรยานยนต์, เครื่องใช้ในครัวเรือน, ซีลและโคมไฟภายใต้การฉีดพ่นและการกระเซ็นของน้ำที่ระดับ IPX3 และ IPX4
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วการพ่นน้ำและการกระเด็นถึงค่ามาตรฐานที่ต้องการโดยการควบคุมการไหลของน้ำ ทำให้สิ่งที่แนบมาของชิ้นงานถูกสาดไปทุกทิศทาง
ใช้สภาพแวดล้อม:
แหล่งจ่ายไฟ: AC380V±5%/50Hz, 3KVA หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งสวิตช์ไฟและกันน้ำรั่ว (หรือซ็อกเก็ต) พื้นต้อง แบนและฟังก์ชั่นการรับน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมเครื่องกรองน้ำ
พารามิเตอร์ทางเทคนิค
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | น้ำประปา |
อัตราการไหลของน้ำ＞10L/min±5% น้ำสะอาดไม่รวม อุปกรณ์นี้มีหน่วยกรองน้ำสะอาด |

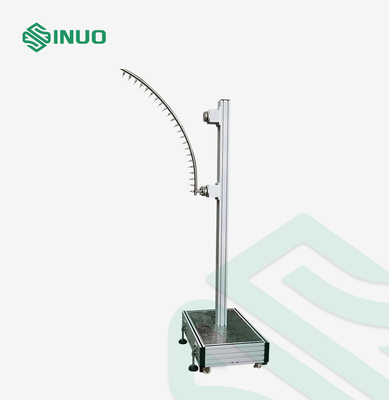

| 2 | ขนาดของท่อสั่น | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm หลอดสั่นสามารถเลือกได้ทำจากสแตนเลส |
| 3 | รูเข็ม | Φ0.4mm |
| 4 | รวมมุมของสองรู |
IPX3:120° IPX4:180° |
| 5 | มุมแกว่งของท่อสั่น |
สูงสุดสามารถตั้งค่าล่วงหน้าได้ ±175° (หมายเหตุ: มาตรฐานต้องการ IPX3:120°; IPX4:360° แต่เนื่องจากมีแท่นหมุนอยู่ใต้ท่อสั่นระหว่างการทดสอบ ดังนั้นจึงไม่สามารถทำได้ 360° ในระหว่างการทดสอบจริง หากไม่มีแท่นหมุน ก็สามารถทำได้ 360°) |
| 6 | ความเร็วฝนตก |
IPX3:4 วินาที/ครั้ง (2×120°); IPX4:12 วินาที/ครั้ง (2×360°); |
| 7 | การไหลของน้ำ | สามารถตั้งค่าตามขนาดของการสั่นและจำนวนรูสลัก (0.07 L/minX ต่อรู) |
| 8 | เวลาทดสอบ | สามารถตั้งค่าล่วงหน้าได้ 1-99999S |
| 9 | ระดับความดัน | 0~0.25MPa |
| 10 | จานเสียง | เส้นผ่านศูนย์กลาง: Φ600มม., ความเร็วในการหมุน: 1~5r/min, ความจุแบริ่ง: ≤30kgs |
| 11 | ข้อกำหนดของไซต์ |
ห้องทดสอบการกันน้ำ IP โดยเฉพาะ พื้นควรเรียบและมีไฟส่องสว่าง 10A สวิตช์กันน้ำรั่ว (หรือเต้ารับ) ใช้สำหรับอุปกรณ์มีฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี การติดตั้งภาคพื้นดิน |

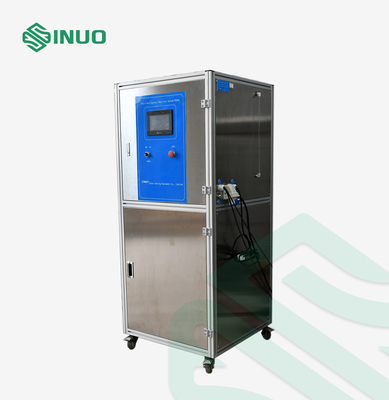

| 12 | ควบคุมไฟฟ้า | PLC และหน้าจอสัมผัส |
| 13 | แหล่งจ่ายไฟสำหรับอุปกรณ์นี้ | AC 220V, 60Hz, 2KW หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า |
| 14 | แหล่งจ่ายไฟสำหรับตัวอย่าง | AC220V, 10A หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า |
