| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN443 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |
IEC 60529 IPX1 IPX2 Vertical Rain Drip Box Water Ingress Test Chamber
ปฏิบัติตามมาตรฐาน & ข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX1 และ IPX2
ภาพรวมอุปกรณ์

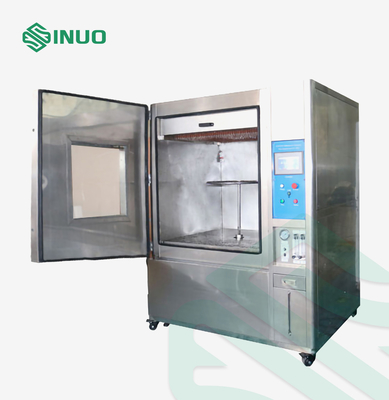

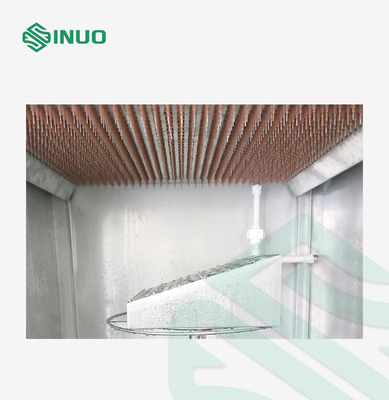

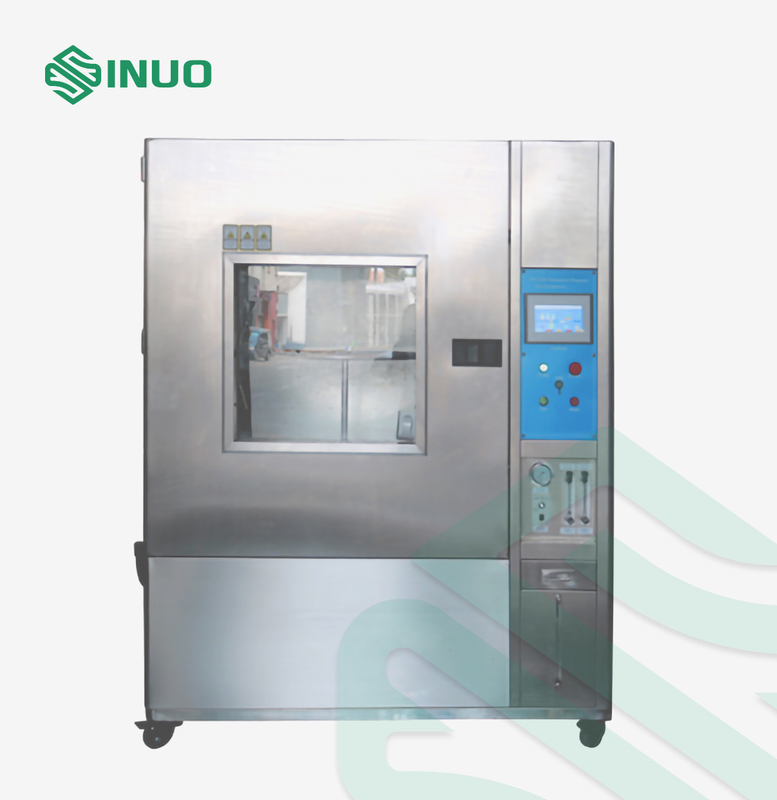

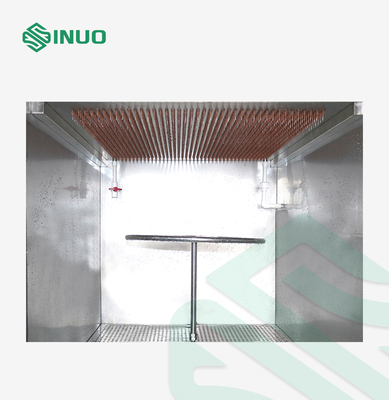

โครงสร้าง:อุปกรณ์ประกอบด้วยกลไกน้ำหยดและตู้ควบคุมไฟฟ้ากล่องหยดถูกยึดไว้ที่ด้านบนของห้องมีเครื่องเล่นแผ่นเสียง ความเร็วรอบ 1 รอบ/นาที ใช้สำหรับการทดสอบ IPX1ด้วยบล็อกรองรับตัวอย่าง 15° ใช้สำหรับการทดสอบ IPX2ความสูงของแท่นหมุนสามารถปรับได้ด้วยตนเอง โดยให้ระยะห่างระหว่างเข็มถึงตัวอย่าง 200 มม.อุปกรณ์ทดสอบมีอุปกรณ์ทำความสะอาดตัวกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มระบบทั้งหมดนี้ใช้โครงสร้างห้อง
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ รถยนต์ ชิ้นส่วนรถจักรยานยนต์ ผลิตภัณฑ์สื่อสาร เครื่องใช้ในบ้าน อุปกรณ์ส่องสว่างและสัญญาณภายนอกอาคาร ฯลฯ
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของตู้สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในบ้าน ซีล และโคมไฟภายใต้น้ำหยดที่ระดับ IPX1 และ IPX2
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วของน้ำหยดถึงค่ามาตรฐานที่ต้องการโดยการควบคุมการไหลของน้ำ อุปกรณ์ทดสอบสามารถผลิตน้ำหยดที่สม่ำเสมอทั่วทั้งพื้นที่ของตู้
ใช้สภาพแวดล้อม:แหล่งจ่ายไฟ: AC380V±5%/50Hz, 3KVA หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งสวิตช์ไฟและกันน้ำรั่ว (หรือซ็อกเก็ต) พื้นต้อง แบนและฟังก์ชั่นการรับน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมเครื่องกรองน้ำ
พารามิเตอร์ทางเทคนิค
| การควบคุมและการทำงาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| ขนาดห้อง |
ภายใน: WDH=800×800mm×800mm |
| พื้นที่หยด | WD=600×600mm ขนาดอื่นๆ สามารถกำหนดเองได้ |
| ความสูงของหยด | ระยะห่างของเข็มถึงตัวอย่าง 200 มม. ทำได้โดยการปรับความสูงของแท่นหมุนหรือยกชิ้นงานขึ้น |
|
ความเร็วหยด |
ปรับได้ 1+0.5 0 มม./นาที หรือ 3+0.5 0 มม./นาที |
| รูเข็มรูเข็ม | Φ0.4mm |
| ระยะห่างของรูหยด | 20mmx20mm |
| จานเสียง | เส้นผ่านศูนย์กลาง: Φ400มม., ความเร็วในการหมุน:1-5 รอบ/นาที, พร้อมบล็อกรองรับตัวอย่าง 15° และตัวยึดสำหรับยก, ความจุตลับลูกปืน ≤20กก. |
| ตำแหน่งกล่องดริป | ตั้งอยู่ที่ด้านบนสุดของห้องด้านใน คงที่ |
| เวลาทดสอบ | 0-99.9 นาที สามารถตั้งล่วงหน้าได้ |
| วัสดุห้อง | ห้องด้านในใช้สแตนเลส SUS304 |
| ระบบหมุนเวียนน้ำ | มีอุปกรณ์กรองสะอาดที่ช่องเติมน้ำ และน้ำหยดจะถูกรวบรวมโดยอัตโนมัติผ่านตัวถังผ่านแชสซีและสามารถนำกลับมาใช้ใหม่ได้ |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
