| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN442 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60529 IPX1 IPX2 อุปกรณ์ทดสอบการหยดของน้ำในแนวตั้ง
ปฏิบัติตามมาตรฐาน & ข้อ
IEC60529:2013 “ระดับการป้องกันโดยกล่องหุ้ม (รหัส IP)” IPX1 & IPX2
ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด:ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ รถยนต์ ชิ้นส่วนรถจักรยานยนต์ ผลิตภัณฑ์สื่อสาร เครื่องใช้ในบ้าน อุปกรณ์ส่องสว่างและสัญญาณภายนอกอาคาร ฯลฯ

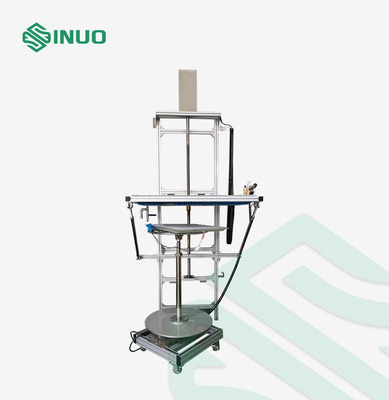

โครงสร้าง:อุปกรณ์ทดสอบประกอบด้วยกลไกการหยด ตู้ควบคุมไฟฟ้า และแท่นหมุนตัวยึดของดริปบ็อกซ์เป็นแบบแขวนผนังและมีฟังก์ชันป้องกันการหล่น ซึ่งสามารถยกขึ้นโดยอัตโนมัติโดยควบคุมด้วยมอเตอร์เครื่องเล่นแผ่นเสียงมีความเร็วในการหมุน 1 รอบ/นาที ใช้สำหรับการทดสอบ IPX1แท่นหมุนสามารถเอียงได้ 15° ใช้สำหรับการทดสอบ IPX2อุปกรณ์ทดสอบมีอุปกรณ์ทำความสะอาดตัวกรองน้ำเพื่อป้องกันการอุดตันของรูเข็มระบบทั้งหมดนี้ใช้โครงสร้างแบบเปิด
แอปพลิเคชัน:เพื่อตรวจสอบประสิทธิภาพการป้องกันของกล่องหุ้มสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในบ้าน ซีล และโคมไฟภายใต้น้ำหยดที่ระดับ IPX1 และ IPX2
หลักการ:ตรวจสอบให้แน่ใจว่าความเร็วของน้ำหยดถึงค่ามาตรฐานที่ต้องการโดยการควบคุมการไหลของน้ำ อุปกรณ์ทดสอบสามารถผลิตน้ำหยดที่สม่ำเสมอทั่วทั้งพื้นที่ของตู้
ใช้สภาพแวดล้อม:แหล่งจ่ายไฟ: AC380V±5%/50Hz, 3KVA หรือตรงกับความต้องการแหล่งจ่ายไฟภายในเครื่องของลูกค้า
ใช้สถานที่: อุณหภูมิ 15-35 ° C ความชื้นสัมพัทธ์ 25% -75% ความดันบรรยากาศ 86 ~ 106kpa (860 mbar -1060 mbar) ควรมีการติดตั้งสวิตช์ไฟและกันน้ำรั่ว (หรือซ็อกเก็ต) พื้นต้อง แบนและฟังก์ชั่นการรับน้ำและการระบายน้ำควรจะดี
แหล่งน้ำ: น้ำสะอาดหรือน้ำประปาที่ไม่มีสิ่งเจือปน พร้อมเครื่องกรองน้ำ
พารามิเตอร์ทางเทคนิค
| การควบคุมและการทำงาน | PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส |
| พื้นที่หยด | WD = 1,000 × 1,000 มม. ขนาดอื่น ๆ สามารถปรับแต่งได้ |
| ความสูงของหยด | ระยะห่าง 200 มม. ของเข็มถึงตัวอย่างจะถูกวัดโดยอัตโนมัติด้วยเซ็นเซอร์อินฟราเรด |
| ความเร็วหยด / การไหลของน้ำ | 1+0.5 0 มม./นาที หรือ 3+0.5 0 มม./นาที สลับได้ ปริมาณน้ำฝนถูกควบคุมแบบดิจิทัล |

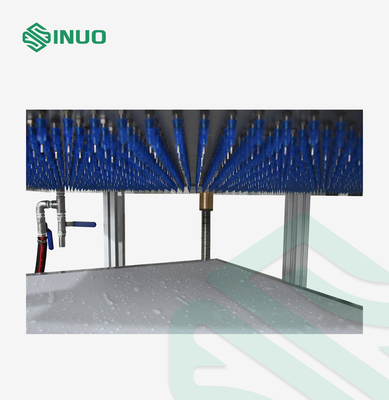

| รูเข็มรูเข็ม | Φ0.4mm |
| ระยะห่างของรูหยด | 20มม.×20มม |
| จานเสียง | เส้นผ่านศูนย์กลาง: Φ600มม. เอียงได้ 15° ความเร็วในการหมุน 1 รอบ/นาที พร้อมโครงรองรับการยก ความจุแบริ่ง ≤50กก. |
| การยกกล่องดริป | ขับเคลื่อนด้วยมอเตอร์ ปรับได้ตั้งแต่ 1100-1800 มม. ตัวนำสกรูช่วยให้ยกได้อย่างราบรื่นและล็อคตัวเอง |
| เวลาทดสอบ | 0-99.9 นาที สามารถตั้งล่วงหน้าได้ |
| วิธีการติดตั้ง | ติดผนัง |

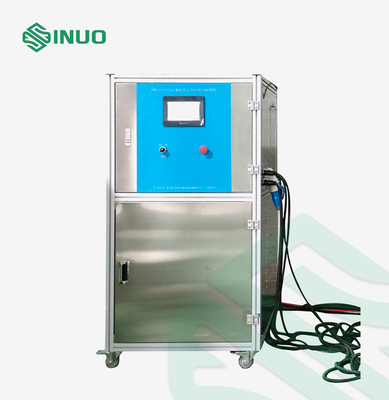

| ระบบกักเก็บน้ำ | กล่องควบคุมและถังเก็บน้ำถูกสร้างขึ้นในตู้เดียว ถังเก็บน้ำติดตั้งวาล์วลูกลอยระดับน้ำเพื่อควบคุมช่องเติมน้ำโดยอัตโนมัติ และมีการตรวจจับสัญญาณเตือนระดับน้ำสูงและต่ำเพื่อป้องกันไม่ให้ปั๊มเสียหายได้อย่างมีประสิทธิภาพ เนื่องจากน้ำแห้ง |
| การป้องกันความปลอดภัย | การป้องกันลำดับเฟส, การป้องกันการรั่วไหล, การป้องกันการขาดแคลนน้ำ, การป้องกันที่ผิดปกติ |
| ขนาดอุปกรณ์ | WDH=1250×1450mm×2450mm |
