| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN8817 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

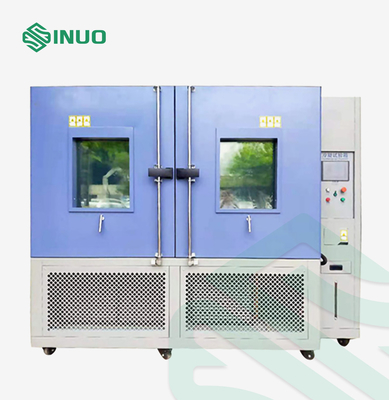

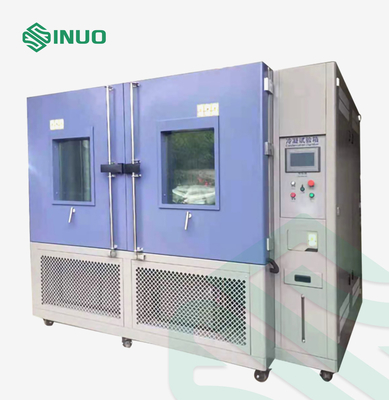

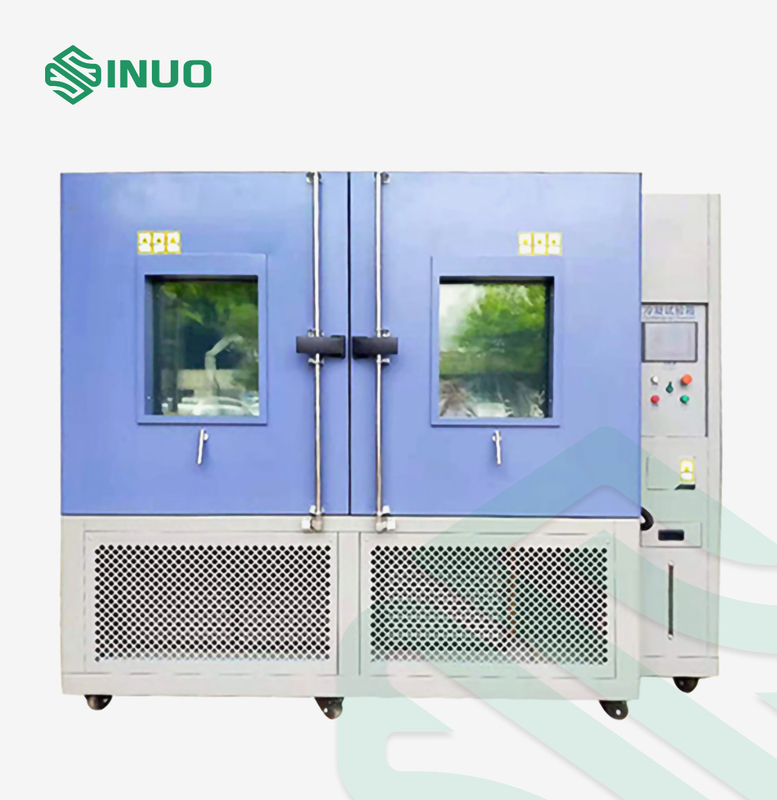

ส่วนประกอบไฟฟ้ารถยนต์ไฟฟ้า VW80000 ห้องทดสอบการควบแน่น
การปฏิบัติตามมาตรฐานและข้อ
ISO 6270-2 สีและวาร์นิช — การหาค่าความต้านทานความชื้น — ส่วนที่ 2: ขั้นตอนในการเปิดเผยตัวอย่างทดสอบในบรรยากาศที่ควบแน่น - ที่มีน้ำ
VW80000 ข้อ 12.6 ส่วนประกอบไฟฟ้าและอิเล็กทรอนิกส์ในยานยนต์ถึง 3.5t ข้อกำหนดทั่วไป เงื่อนไขการทดสอบ และการทดสอบ
IEC 61300-2-48 อุปกรณ์เชื่อมต่อไฟเบอร์ออปติกและส่วนประกอบแบบพาสซีฟ - ขั้นตอนการทดสอบและการวัดขั้นพื้นฐาน - ส่วนที่ 2-48: การทดสอบ - อุณหภูมิ - รอบความชื้นและอื่น ๆ
DIN 50017: บรรยากาศและการใช้งานทางเทคนิค - บรรยากาศการทดสอบการควบแน่นของน้ำ
ภาพรวมอุปกรณ์
เครื่องทดสอบนี้ใช้เป็นหลักสำหรับอิทธิพลของการเปลี่ยนแปลงของความชื้นและอุณหภูมิที่อาจเกิดขึ้นระหว่างการทำงาน การจัดเก็บหรือการขนส่งอุปกรณ์เชื่อมต่อใยแก้วนำแสง อุปกรณ์อิเล็กทรอนิกส์ การสื่อสาร และผลิตภัณฑ์การบินและอวกาศตัวอย่างจะถูกวางไว้ในกล่องทดสอบและอยู่ภายใต้วงจรอุณหภูมิ-ความชื้นหลายรอบที่กำหนดไว้ในข้อกำหนดเฉพาะที่เกี่ยวข้องในระหว่างการทดสอบทั้งหมด จะมีการตรวจสอบการลดทอนของตัวอย่าง
พารามิเตอร์ทางเทคนิค
| ขนาด | พื้นที่ทำงาน |
600*500*830 มม. (กว้าง * ลึก * สูง) ปรับแต่งได้ |
| ขนาดภายนอก |
ประมาณ1200*750*1300mm(กว้าง*ลึก*สูง) หรือตามการออกแบบจริง |
|
| ประสิทธิภาพ | ช่วงอุณหภูมิ | สภาพแวดล้อม～60℃ (อุณหภูมิที่ใช้ทั่วไป: 38℃/49℃/60℃) |
| ความผันผวนของอุณหภูมิ | ≤1℃ (≤±0.5℃ ทดสอบตาม GB/T5170-2008) | |
| ความแม่นยำของอุณหภูมิ | 0.1 ℃ | |
| ส่วนเบี่ยงเบนอุณหภูมิ | ±2℃ | |
| ช่วงความชื้น | 100%RH (+0%, -5%, ระหว่างการควบแน่น) | |
| อัตราการทำความร้อน | ≥10℃ / 30 นาที (พร้อมโหลดเหล็ก 20KG ตรงตามการทดสอบการควบแน่นของ VW80000-2013) | |
| อัตราการทำความเย็น | ≥65℃ / 75 นาที (พร้อมโหลดเหล็ก 20KG ตรงตามการทดสอบการควบแน่นของ VW80000-2013) | |
| ชิ้นส่วนวัดอุณหภูมิและความชื้น | ใช้เซ็นเซอร์อุณหภูมิ PT100 ระดับ A ที่มีความแม่นยำสูงสำหรับการวัดอุณหภูมิ | |
| วิธีการให้ความร้อน | เครื่องทำความร้อนไฟฟ้า, การปรับ PID, แอคทูเอเตอร์: โซลิดสเตตรีเลย์ | |
| ระบบทำความร้อน | กรอบความร้อนเซรามิกชนิดใหม่พร้อมลวดความร้อนนำเข้าจากประเทศเยอรมนีตรงกลางลวดหนาเส้นผ่านศูนย์กลางทนต่ออุณหภูมิสูงทนต่อการเผาไหม้แห้ง | |

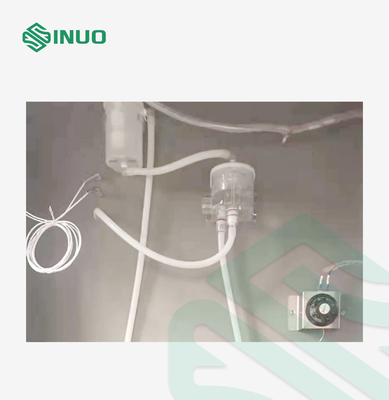

| ระบบทำความชื้น | การทำความชื้นภายนอก หลอดทำความชื้นใช้การออกแบบรูปตัวยูและรูโพรบวัดอุณหภูมิเกิน | |
| ระบบลดความชื้น | ใช้วิธีการลดความชื้นแบบสัมผัสอุณหภูมิจุดน้ำค้างของคอยล์เย็นแบบระเหย | |
| ระบบน้ำประปา | การจ่ายน้ำทำความชื้นใช้การควบคุมอัตโนมัติ และน้ำที่เหลือสามารถนำกลับมาใช้ใหม่ได้ ประหยัดน้ำ และลดการบริโภค | |
| ระบบทำความเย็น | คอมเพรสเซอร์ Tecumseh แบบปิดสนิทนำเข้าจากฝรั่งเศสโดยใช้สารทำความเย็น R404 และ R23 ดูปองท์ที่เป็นมิตรต่อสิ่งแวดล้อม | |

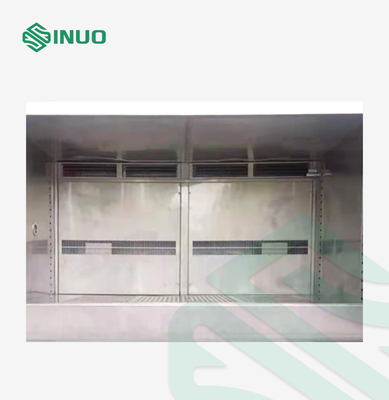

| อุโมงค์ลม | บังคับท่ออากาศหมุนเวียนเพื่อให้แน่ใจว่าอุณหภูมิสม่ำเสมอในห้องทำงานเครื่องทำความร้อน เครื่องทำความเย็น และเซ็นเซอร์อุณหภูมิติดตั้งอยู่ในท่อลม | |
| เต้าเสียบคอนเดนเสท | มีรูระบายสำหรับคอนเดนเสทในสตูดิโอและยูนิตคอนเดนเสท | |
| ช่วงเวลา | 1～9999 นาที/ชั่วโมง | |
| วัสดุ | วัสดุผนังด้านนอก | พ่นแผ่นเหล็กA3 |
| วัสดุผนังด้านใน | แผ่นเหล็กสแตนเลส SUS304 | |
| วัสดุฉนวน | โฟมโพลียูรีเทนแข็ง | |
| หน้าต่างสังเกตการณ์ | หน้าต่างกระจกสามชั้นป้องกันการระเบิด | |
| รูตะกั่ว | รูตะกั่ว 2 Φ100 มม. พร้อมฝาปิดและปลั๊กอ่อน อยู่ที่ผนังด้านซ้ายและขวาของห้อง | |
| ชั้นวางตัวอย่าง | 2PCS, วัสดุสแตนเลส SUS304, รางเก็บระยะห่างที่ปรับได้, ชั้นวางตัวอย่างสามารถปรับขึ้นและลงได้ตามความต้องการ, รับน้ำหนักอย่างสม่ำเสมอ 30KG/ชั้น | |
| แสงสว่าง | มีไฟส่องสว่างที่ด้านบนของหน้าต่างสังเกตการณ์ซึ่งควบคุมโดยสวิตช์นอกประตูซึ่งสะดวกและชัดเจนในการสังเกต | |
| ลูกล้อเคลื่อนย้ายได้ |
4 ล้อเคลื่อนย้ายได้
|
|
| ถังเก็บความชื้น | ถังเก็บน้ำสแตนเลส 304 คุณภาพสูง | |
| องค์ประกอบควบคุม | การใช้ตัวควบคุมอุณหภูมิและความชื้นที่ตั้งโปรแกรมได้ของ MCGS (หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว 16 บิต)โหมดการทำงานของเมนูภาษาอังกฤษ โปรแกรมหน่วยความจำ 120 กลุ่ม แต่ละกลุ่มโปรแกรมประกอบด้วยกลุ่มโปรแกรม 1200 กลุ่ม ลูปทั้งหมด สูงสุด 999 ครั้งตัวควบคุม: ตัวควบคุมพร้อมจอแสดงผลภาษาอังกฤษมีฟังก์ชันการวินิจฉัยตนเอง แจ้งสาเหตุของความล้มเหลวและวิธีการรักษา บันทึกข้อมูลการทดสอบและกระบวนการ และมีอินเทอร์เฟซการสื่อสารดิสก์ RS232 หรือ U มาตรฐาน | |
