| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN8812 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |
ISO 16750-4 อุปกรณ์ทดสอบแรงกระแทกด้วยน้ำแข็งสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับยานพาหนะบนถนน
การปฏิบัติตามมาตรฐานและข้อ
ISO 16750-4:2013 ยานพาหนะบนถนน - สภาวะแวดล้อมและการทดสอบอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 4: Climatic loads ข้อ 5.4 รูปที่ 4 ถึงรูปที่ 6

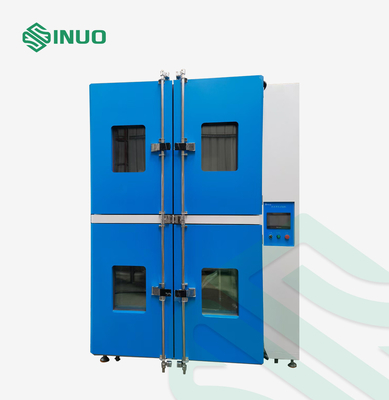

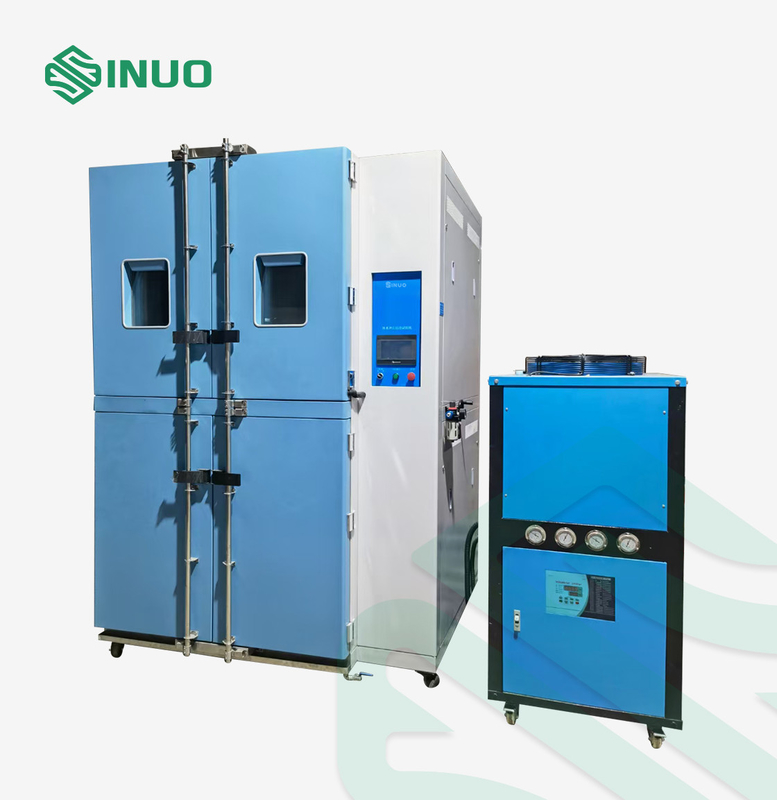

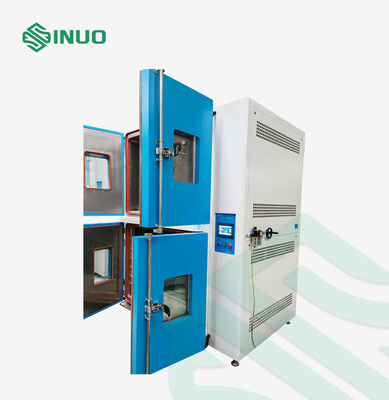

ภาพรวมอุปกรณ์
อุปกรณ์บูรณาการการทดสอบการกระแทกจากน้ำด้วยน้ำแข็ง + การแช่ได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ ISO 16750-4: 2013ข้อ 5.4 เป็นต้น
ผลิตภัณฑ์นี้เหมาะสำหรับผลิตภัณฑ์ที่อาจต้องชะล้างภายใต้อุณหภูมิแวดล้อมที่แตกต่างกันระหว่างการขนส่ง การเก็บรักษา หรือการใช้งานน้ำมาจากฝนตกหนัก ลมแรง และฝนตกหนัก ระบบสปริงเกอร์ ล้อกระเด็น น้ำท่วมขัง หรือคลื่นรุนแรงสำหรับตัวชี้วัดประสิทธิภาพและการจัดการคุณภาพ
พารามิเตอร์ทางเทคนิค
| ขนาดห้องด้านใน |
1000*1000*1000(กว้าง*ลึก*สูง) ปรับแต่งได้ |
| ขนาดห้องด้านนอก | ประมาณ1800*1450*1965มม. (ก*ล*ส) ขึ้นอยู่กับขนาดจริง |
| พารามิเตอร์การทดสอบการกระเซ็นของน้ำแข็ง | |
| จำนวนรอบ | 100 รอบ |
| เวลาถือ Tชม.ที่ Tmax | 1 ชม. หรือจนกว่าจะถึงการรักษาเสถียรภาพอุณหภูมิ DUT |
| ระยะเวลาการเปลี่ยนแปลง | <20 วินาที (สำหรับการเปลี่ยน DUT ด้วยตนเองระหว่างการจัดเก็บอุณหภูมิและการกระเซ็น) |
| น้ำยาทดสอบ | น้ำปราศจากไอออนที่มีฝุ่นแอริโซนาละเอียด 3% ตามมาตรฐาน ISO 12103-1;อาจมีการเพิ่ม NaCL 5% (จัดทำโดยผู้ใช้) |
| อุณหภูมิของน้ำ | 0 ℃ ～ +4 ℃ (คอมเพรสเซอร์ทำความเย็น + ปั๊มน้ำกวน) |
| ความละเอียดของอุณหภูมิ | 0.1℃ |
| ความผันผวนของอุณหภูมิ | ±0.5℃ |
| ความสม่ำเสมอของอุณหภูมิ | ±2℃ |
| ใช้สภาพแวดล้อม | อุณหภูมิแวดล้อมคือ +25℃ ความชื้นสัมพัทธ์น้อยกว่าหรือเท่ากับ 85%RH ค่าที่วัดได้ภายใต้สภาวะที่ไม่มีตัวอย่างในห้องทดสอบ |
| การไหลของน้ำ | (3L~4L)/3s (ระยะเวลาการกระเด็น) |
| จำนวนหัวฉีด | 3 PCS, ช่องว่างระหว่างหัวฉีดแต่ละอัน 300mm |

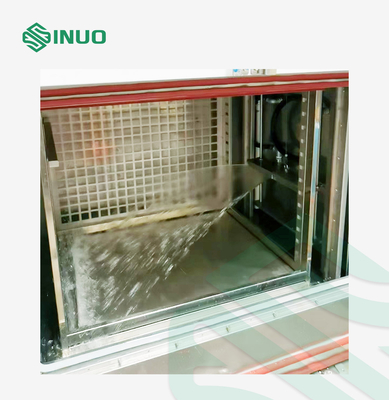

| วิธีการสาด | หัวฉีดจะพ่นตัวอย่างในแนวนอน |
| ทิศทางของDUT | เช่นเดียวกับในยานพาหนะ |
| ระยะห่างจากเครื่องบินเจ็ทและพื้นผิว DUT | 325±25mm (ต้องใช้น้ำตลอดความกว้างของ DUT) |
| การทดสอบการแช่ | |
| จำนวนรอบ | 10 รอบ |
| เวลาถือ Tชม.ที่ Tmax | 1 ชม. หรือจนกว่าจะถึงการรักษาเสถียรภาพอุณหภูมิ DUT |
| ระยะเวลาการเปลี่ยนแปลง | <20S |
| น้ำยาทดสอบ | น้ำปราศจากไอออนอาจมีการเพิ่ม NaCL 5% (จัดทำโดยผู้ใช้) |
| อุณหภูมิของน้ำ | 0℃～+4℃ |
| ความละเอียดของอุณหภูมิ | 0.1℃ |
| ความผันผวนของอุณหภูมิ | ±0.5℃ |
| ความสม่ำเสมอของอุณหภูมิ | ±2℃ |
| เวลาแช่ | 5 นาที |
| ทิศทางของDUT | เช่นเดียวกับในยานพาหนะ |
| โครงสร้างอุปกรณ์ | |
| วัสดุห้อง |
วัสดุภายใน: SUS316# สแตนเลสหนา 1.2 มม วัสดุด้านนอก: SUS304 # สแตนเลสหนา 1.0 มม |
| น้ำประปา | สามารถต่อเข้ากับท่อประปาได้โดยตรง และแรงดันน้ำต้องเท่ากับ ≧2kgf/cm2 |
|
การเตรียมน้ำโคลน (ติดตั้งโดยผู้ใช้) |
น้ำโคลนเป็นผงแอริโซนา 3% (หมายเหตุ: หากลูกค้าต้องการใช้น้ำปราศจากไอออนขนาดกลางในการทดสอบ โปรดนำเครื่องทำน้ำบริสุทธิ์มาเอง) |
| อุปกรณ์ป้องกันความปลอดภัย | |
| ปั้มน้ำสเปรย์ | โอเวอร์โหลด ป้องกันการลัดวงจร |
| แหล่งจ่ายไฟ | การป้องกันการรั่วไหล การโอเวอร์โหลด และการป้องกันการลัดวงจร |
| มอเตอร์กวน | โอเวอร์โหลด ป้องกันการลัดวงจร |
| เงื่อนไขการจ่ายไฟและการจ่ายไฟ | AC380V±10%V (สามเฟสห้าสาย);50Hz |
