| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN8818 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

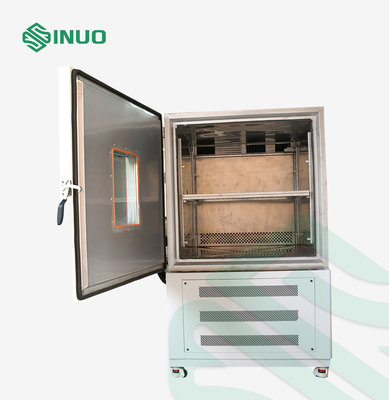

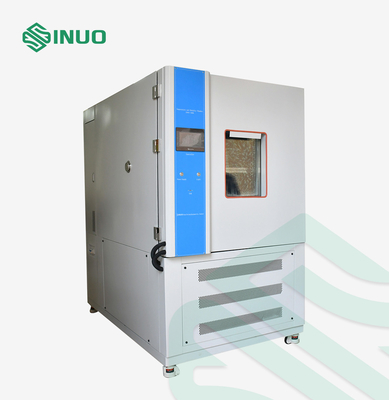

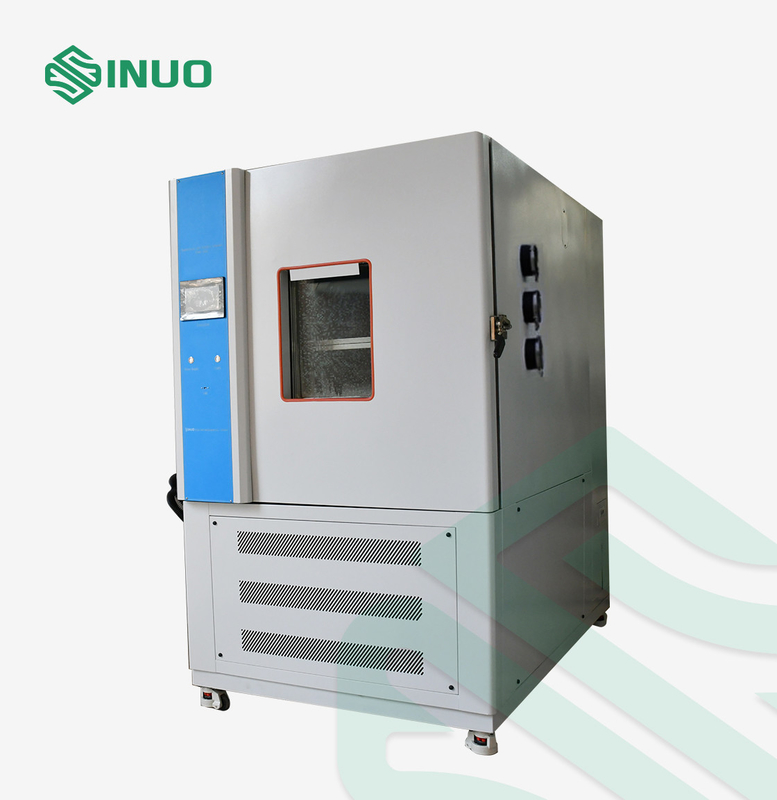

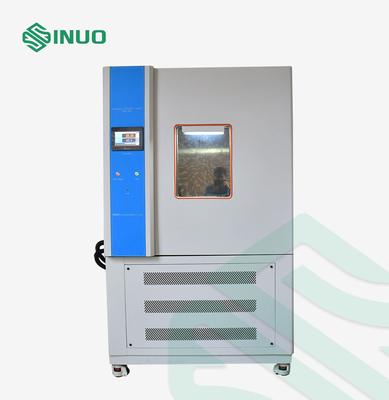

อุณหภูมิสูงและต่ำแรงดันต่ำห้องทดสอบ
การปฏิบัติตามมาตรฐานและข้อ
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”
IEC60068-2-2:2007 "การทดสอบสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"
IEC 60068-2-13:1983 "ขั้นตอนการทดสอบสิ่งแวดล้อมขั้นพื้นฐาน - ส่วนที่ 2: การทดสอบ M: ความกดอากาศต่ำ, IDT"
IEC 60068-2-39: 1976 "ขั้นตอนการทดสอบด้านสิ่งแวดล้อมขั้นพื้นฐาน - ตอนที่ 2: การทดสอบ - การทดสอบ Z/AMD: การทดสอบความกดอากาศต่ำและความร้อนชื้นแบบต่อเนื่อง, IDT"
IEC60068-2-41:1976 "ขั้นตอนการทดสอบด้านสิ่งแวดล้อมขั้นพื้นฐาน - ส่วนที่ 2: การทดสอบการทดสอบ Z/BN: การทดสอบความร้อนแห้ง/แรงดันอากาศต่ำแบบผสมผสาน, IDT) และอื่นๆ"
ภาพรวมอุปกรณ์
แอปพลิเคชัน:
ห้องทดสอบนี้ใช้ในด้านการบิน การบินและอวกาศ ข้อมูล อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องมือ ยานพาหนะ ผลิตภัณฑ์พลาสติก โลหะ อาหาร เคมี วัสดุก่อสร้าง การแพทย์และอื่น ๆ
หลักการ:
ใช้เพื่อทดสอบความสามารถในการปรับตัวและความน่าเชื่อถือของเครื่องมือ ส่วนประกอบ ผลิตภัณฑ์ไฟฟ้า วัสดุ หรือชิ้นส่วนอะไหล่ภายใต้สถานการณ์จำลองแรงดันต่ำ อุณหภูมิสูง อุณหภูมิต่ำ หรือสถานการณ์รวมกัน
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | SN8818-250L | SN8818-500L | SN8818-800L | SN8818-1000L | |
| ขนาดห้องภายใน (มม.) | 600*600*600 | 700*700*800 | 1000*1000*1000 | 1000*1000*1000 | |
| ขนาดห้องภายนอก (มม.) | 2650*1400*1550 | 2750*1500*1750 | 1900*1200*1320 | 3250*1400*2000 | |
| ช่วงอุณหภูมิ |
-70℃,-60℃,-50℃,-40℃,-30℃,-20℃,0℃~+150℃ ปรับแต่งได้ |
||||
| ความผันผวนของอุณหภูมิ | ±0.5℃ (แรงดันปกติ ไม่มีโหลด) | ||||
| ความสม่ำเสมอของอุณหภูมิ | <±2℃ (แรงดันปกติ ไม่มีโหลด) | ||||
| เวลาทำความร้อน | 60 นาที (ไม่โหลด) | ||||
| เวลาทำความเย็น | 90 นาที (ไม่โหลด) | ||||
| ช่วงความดัน |
ความดันบรรยากาศ (1.01325×105Pa) - 0.5KPa (ตัวเลือก 2.5KPa/ เร็วฟังก์ชั่นลดแรงดัน) |
||||
| ค่าเบี่ยงเบนความดัน | เมื่อความดัน ≥40kPa, ±2kPa | ||||
| เมื่อความดัน 4kPa~40kPa, ±0.5kPa | |||||
| เมื่อความดัน ≤4kPa, ±0.1kPa | |||||
|
เวลาของการลด ความกดดัน |
ความดันปกติ ～ 0.5KPa≤45นาที (อุณหภูมิปกติ แห้งในกล่อง) | ||||
| เซ็นเซอร์อุณหภูมิ | ต้านทานแพลตตินัม Pt100 | ||||
| เซ็นเซอร์วัดความดัน | เครื่องส่งสัญญาณความดัน | ||||
| เทอร์มินัล |
ผนังด้านข้างของห้องทดสอบมีสแตนเลสสตีล ส่วนต่อประสานหน้าแปลนพร้อมซ็อกเก็ตการบิน 50 คอร์ |
||||
| กำลังประมวลผลข้อมูล | เครื่องพิมพ์ขนาดเล็ก, อินเทอร์เฟซ RS485, สายแปลง RS232 | ||||
| คอนโทรลเลอร์ | หน้าจอสัมผัส + คอนโทรลเลอร์ Siemens PLC | ||||
| หน้าต่างสังเกตการณ์ | 200×270mm | ||||
| ระบบทำความเย็น | คอมเพรสเซอร์นำเข้าจากยุโรปและอเมริกา | ||||
| วัสดุทำความเย็น | คอมเพรสเซอร์ผสมคาสเคด | ||||
| วิธีการทำความเย็น | ระบายความร้อนด้วยน้ำ | ||||
|
ห้องภายใน วัสดุ |
แผ่นสแตนเลส | ||||
|
ห้องภายนอก วัสดุ |
พื้นผิวของเหล็กแผ่นรีดเย็นพ่นด้วยพลาสติก | ||||
| วัสดุฉนวน | ใยแก้วชั้นเยี่ยม | ||||
| แหล่งจ่ายไฟ | 380V, 50Hz ระบบสามเฟสสี่สาย + สายกราวด์ | ||||
