เครื่องเขย่าสั่นสะเทือน IEC 60068 สำหรับการทดสอบสภาพแวดล้อม

IEC 60068 เครื่องสั่นสั่นสําหรับการทดสอบสิ่งแวดล้อม

การใช้สินค้า

ผลิตภัณฑ์ของคุณจะทนความเครียดในการใช้งานจริงได้อย่างไร? การทดสอบการสั่นสะเทือนการประกันความทนทานและความน่าเชื่อถือที่สําคัญสําหรับความสําเร็จในตลาดจากรถยนต์และอากาศศาสตร์ไปยังอิเล็กทรอนิกส์.

Sinuo ร่วมมือกับคุณเพื่อส่งมอบการแก้ไขการทดสอบสั่นสะเทือนที่ปรับปรุงและอื่น ๆ) เพื่อมุ่งเน้นกับโจทย์การใช้งานเฉพาะของคุณเป้าหมายของเราคือที่จะจัดให้คุณมีความสามารถในการทดสอบที่แม่นยํา ที่จําเป็นต้องเร่งเวลาในการตลาด เพิ่มคุณภาพสินค้า และสร้างชื่อเสียงการแข่งขันสําหรับความน่าเชื่อถือที่ไม่สับสน

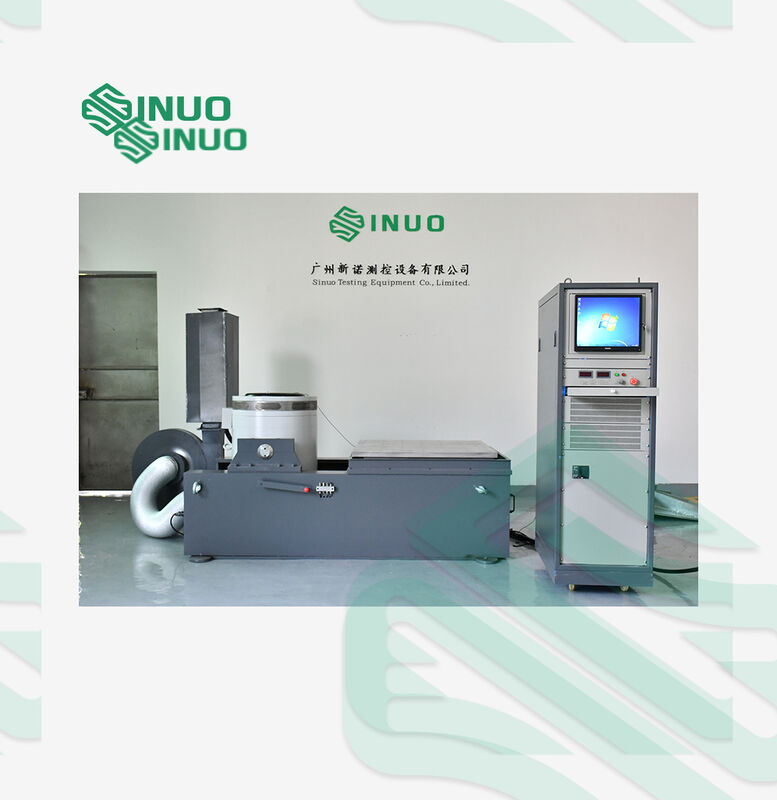

การตั้งค่าระบบทดสอบการสั่น

1สภาพการทดสอบที่ให้โดยลูกค้า

2ประเภทการทดสอบ: การสกัดซีนส์ (Sine sweep) การสุ่ม (Random) การกระแทก

3ระยะการตอบสนองความถี่ 1-3000Hz

4สูตร:

สัญลักษณ์หลักของอุปกรณ์

ปริมาตรเทคนิคของอุปกรณ์

1A20S34 เครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า:

1.1พลังกระตุ้นซีนูโซอิดสูงสุด: 2200 kg.f สูงสุด

1.2แรงกระตุ้นสุ่มสูงสุด: 2200 kg.f RMS

1.3พลังกระตุ้นแรงกระแทกสูงสุด: 4400 kg.f

1.4ระยะความถี่ 1-3000 Hz

1.5ภาระประโยชน์: 300 kg

1.6ความยาวสูงสุด: 51 มิลลิเมตร

1.7ความเร็วสูงสุด: 2.0 m/s

1.8ความเร็วสูงสุด: 100G (980 m/s2)

1.9 ความถี่สะท้อนลําดับแรก:2600 Hz±5%

1.10 ความถี่ในการแยกความสั่น:2.5 Hz

1.11 กระบอกเคลื่อนย้าย:Ф340 มม.

1.12น้ําหนักของโค้ลเคลื่อน :22 กิโลกรัม

1.13สกรูบนโต๊ะ:17 × M10

1.14การรั่วไหลของไหล:< 10 กาซ

1.15ขนาดของอุปกรณ์e:L 1080mm × W 920mm × H 950mm (โต๊ะตั้ง)

1.16น้ําหนักของอุปกรณ์ :1920 กิโลกรัม (ไม่รวมตารางสไลด์แนวราบ)

2 LA-24K เครื่องขยายกําลังการสลับดิจิตอล:

2.1 พลังงานออก:20KVA

2.2 กระทบออก:120V

2.3 กระแสออก:200A

2.4 ประสิทธิภาพของเครื่องขยายเสียง : ≥ 90%

2.5 ความถี่การสลับ:116KHz

2.6 SNR:≥ 65dB

2.7 เสียง: ≤ 70dB

2.8 น้ําหนักเครื่องขยายเสียง: 500KG

2.9 ขนาดเครื่องขยายเสียง:W600mm × D 900mm × H 1280mm

3 ระบบป้องกันเซอร์โบ

ฟังก์ชัน: อุณหภูมิ ความดันลม ความเคลื่อนย้ายเกิน ความกระตุ้นเกิน ความกระตุ้นเกิน ความกระตุ้นต่ํา ความผิดพลาดภายนอก การควบคุมไฟฟ้า ความผิดพลาดทางตรรกะ การสูญเสียระยะการเข้า

4 เครื่องควบคุมสั่นสะเทือนดิจิตอล VCSusb-2

4.1 การตั้งค่าฮาร์ดแวร์:2 ช่องทางเข้าพร้อมกัน 1 ช่องทางออก

4.2 โมดูลการควบคุมฟังก์ชัน: สายไซน์,สุ่ม,แรงกระแทกคลาสสิค

4.3 คอมพิวเตอร์ควบคุม:คอมพิวเตอร์แบรนด์เดิมที่มีจอ LCD ขนาด 17 นิ้ว, คีย์บอร์ด/หนูออฟติก

4.4 ซอฟต์แวร์: การทํางานภาษาอังกฤษ, การวิเคราะห์ระดับเวลาและระดับความถี่, แหล่งสัญญาณ, การวิเคราะห์ความถี่ sinus, เป็นต้น สามารถสร้างรายงานการทดสอบ WORD ได้โดยอัตโนมัติเก็บสัญญาณและข้อมูล, และกําหนดค่าทดสอบและการวิเคราะห์ฟังก์ชัน

4ระบบปฏิบัติการ: Windows

4.6 เซนเซอร์เร่ง LAB:ช่วงความถี่: 1-12000Hz

ความรู้สึก: 30%/g

ระยะอุณหภูมิ: -40 - 160 °C

5 VT120 โต๊ะขยายตั้ง

5.1 วัสดุ:เหล็กมะนีเซียมสลัด, พื้นที่แข็ง anodized

5.2 ขนาดโต๊ะ:1200mm × 1200mm

5.3 ช่องที่ติดตั้ง:M8 กระโปรงสกรูจากสแตนเลส ทนทานและทนทานการสวม

5.4 ความถี่การใช้ขีดจํากัดด้านบน: ซีนัส 400 Hz, Random 2000 Hz

5.5 น้ําหนัก: ประมาณ 145 กิโลกรัม

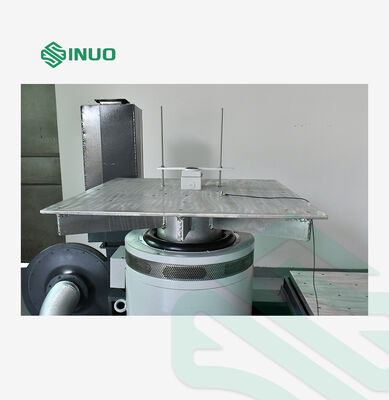

6 HG120 โต๊ะสไลด์แผ่นน้ํามันแนวราบ

6.1 วัสดุ:เหล็กมะนีเซียมสลัด, พื้นที่แข็ง anodized

6.2 ขนาดโต๊ะ:1200mm × 1200mm

6.3 ช่องที่ติดตั้ง:M8 กระโปรงสกรูจากสแตนเลส ทนทานและทนทานการสวม

6.4 ความถี่การใช้ขีดจํากัดด้านบน: ซีนัส 400 Hz, Random 2000 Hz

6.5 น้ําหนัก: ประมาณ 151 กิโลกรัม (ไม่รวมหัวเชื่อม)

7 B752S พัดลมเย็น ((รวมเครื่องเงียบเสียง)

7.1 พลังงานพัดลม:7.5KW

7.2 อัตราการไหลของพัดลม:67.5m3/นาที

7.3 ความดันลม:0.067kgf/cm2

8 ความต้องการไฟฟ้า

8.1 แหล่งไฟฟ้า 3 ขั้น 380V/50Hz 35 KVA

8.2 อากาศดัน:0.6Mpa

8.3 ความต้านทานของพื้นดิน: ≤4Ω

ปริมาตรทางเทคนิคหลักของตัวควบคุมสั่นสะเทือนดิจิตอล
