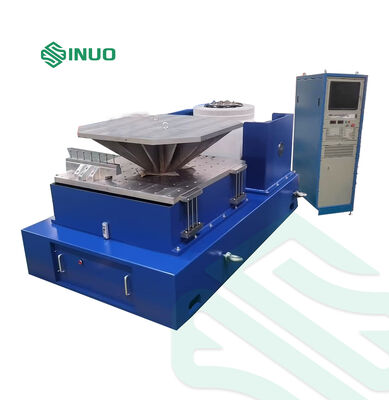

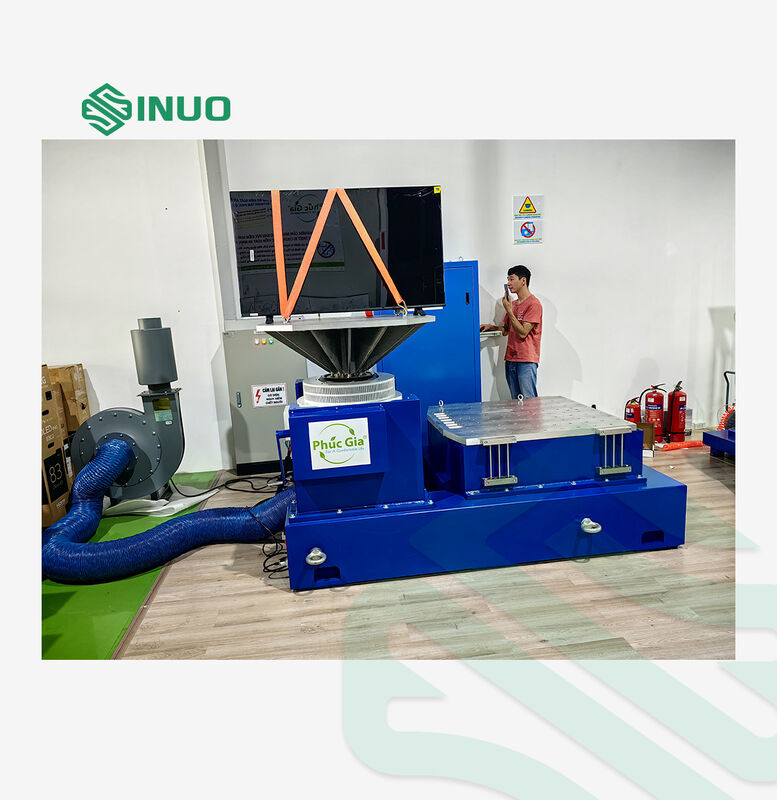

ระบบทดสอบสั่นสะเทือนในการขนส่งที่มีตารางตั้งและแนวราบ

โครงการ

คําแนะนําการตั้งค่า

Qty

1.

ร่างโต๊ะสั่น

VG4000-100 เครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า

1 SET

อุปกรณ์ควบคุมการตั้งกลางอัตโนมัติสําหรับการเคลื่อนย้ายโค้ล

1 SET

BL-4000 พัดลมเย็น (รวมกับเครื่องเงียบเสียง)

1 SET

VT60 ตารางขยายตั้ง (600 × 600 มม.)

1 SET

HB120 สไลด์หนังน้ํามันแนวราบ (1200 × 1200 มม.)

1 SET

2.

เครื่องเสริมพลังงานสลับดิจิตอล

LA-45KVA เครื่องเสริมพลังงานสลับดิจิตอล

1 SET

ระบบป้องกันเซอร์โว

1 SET

พลังงานไฟฟ้ากระตุ้น

1 SET

3.

เครื่องควบคุมการสั่นสะเทือนดิจิตอล VCS-2

เครื่องควบคุมการสั่นสะเทือนดิจิตอล 2 ช่อง

1 SET

เซ็นเซอร์เร่งระบบ

2 PCS

คอมพิวเตอร์ควบคุม

1 SET

4.

อุปกรณ์เสริม

สายเชื่อม/ท่อน้ํา/ท่ออากาศ

1 SET

คําแนะนําการใช้งาน รายงานการตรวจสอบ ใบรับรอง คู่มือการบํารุงรักษา

1 SET

อุปกรณ์เสริม (กุญแจ T,กุญแจหกเหลี่ยม, เครื่องตัด skru เป็นต้น)

1 SET

การติดตั้งซอฟต์แวร์ควบคุม CD/อะไหล่

1 SET

ปริมาตรของเครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า VG4000-100

พลังกระตุ้นไซนูโซอิดสูงสุด

สูงสุด 4000Kg.f (40KN)

แรงกระตุ้นสุ่มสูงสุด

4000Kg.f rms (40KN)

พลังกระตุ้นแรงกระแทกสูงสุด

8000Kg.f สูงสุด (80KN)

ระยะความถี่

1?? 2700 Hz

ความยืดหยุ่นสูงสุด

100 มิลลิเมตร p-p

ความเร็วสูงสุด

2m/s

ความเร่งสูงสุด

100G (980 m/s)²)

ความสัมพันธ์ภาระและความเร่งสูงสุด: F=M.A

5G ((49m/s²)

10G ((98m/s²)

20G ((196m/s²)

30G ((294m/s²)

760kg

360 กิโลกรัม

160 กก.

93 กิโลกรัม

ความถี่เสียงระดับแรก

2500 Hz ± 5%

ความจุสูงสุด

800 กิโลกรัม

ความถี่ในการแยกความสั่นสะเทือน

2.5 Hz

กว้างของโค้ลเคลื่อนที่:

Ф420 มิลลิเมตร

น้ําหนักโค้ลเคลื่อนที่:

40 กิโลกรัม

การรั่วไหลของไหล

< 10 กาซ

กระแสเฉพาะทางที่อนุญาต

> 500N.m

ขนาดของอุปกรณ์

1400mm × 1300mm × 1240mm (ไม่รวมตารางขยายตั้ง)

น้ําหนักของอุปกรณ์

3600 kg

LA-45 เครื่องขยายพลังงานสวิตช์ดิจิตอล

พลังการออก

45KVA

ความดันการออก

110Vrms

กระแสออก

400Arms

SNR

≥ 70dB

ขนาดของเครื่องขยายเสียง

810mm × 555mm × 1810mm

ระบบป้องกันเซอร์โว

หน้าที่

อุณหภูมิ ความดันลม ความเคลื่อนไหวเกินความจืดเกินความจืดเกินความจืดเกินความจืดต่ําในทางเข้า ความผิดพลาดภายนอก การควบคุมไฟฟ้า ความผิดพลาดทางลักษณะ การสูญเสียระยะทางในทางเข้า

เครื่องควบคุมการสั่นสะเทือนดิจิตอล VCSusb-2

การตั้งค่าฮาร์ดแวร์

2 ช่องทางเข้าพร้อมกัน 1 ช่องทางออก

โมดูลฟังก์ชันควบคุม

ซีนส์,สุ่ม,ช็อคทั่วไป

คอมพิวเตอร์ควบคุม

คอมพิวเตอร์แบรนด์เดิม พร้อมจอ LCD

โปรแกรม

การดําเนินงานภาษาจีน / อังกฤษ, การวิเคราะห์ระดับเวลาและระดับความถี่, แหล่งสัญญาณ, การวิเคราะห์การสกัดความถี่ sinus, ฯลฯ สามารถดําเนินการได้ร้านค้า, กําหนดค่าทดสอบและวิเคราะห์ฟังก์ชันของสัญญาณและข้อมูล

เครื่องเร่งระบบ

ระยะความถี่: 1 12000Hz

ความรู้สึก: 30PC/g

ระยะอุณหภูมิ: -24 - 250 °C

VT60 โต๊ะขยายตั้ง

วัสดุ

โลหะเหล็กมะนีเซียมผิวแข็ง

ขนาดตาราง

600 × 600 มม.

ช่องติด

M8 การกระจายสี่เหลี่ยม 100mm * 100mm สแตนเลสสกรูกล่อง, ทนทานและทนทานการใช้งาน

อัตราการใช้งานสูงสุด

ซีนส์ 2000 Hz,สุ่ม 2000 Hz

น้ําหนัก

ประมาณ 60 กิโลกรัม

HB120 โต๊ะเลื่อนหนังน้ํามันแนวราบ

วัสดุ

โลหะเหล็กมะนีเซียมผิวแข็ง

ขนาดตาราง

1200 × 1200 มม

ช่องติด

M12 การกระจายสี่เหลี่ยม 100mm*100mm สแตนเลสสกรูกล่อง, ทนทานและทนทานการสวม

อัตราการใช้งานสูงสุด

ซีนัส 500 Hz,สุ่ม 2000 Hz

น้ําหนัก

ประมาณ 170 กิโลกรัม

พัดลมเย็น BL-5000

พลังลม:

15KW

อัตราการไหลของแฟน:

1.2m³/s

ความดันลม:

6.5kpa

ความต้องการไฟฟ้า

พลังงานไฟฟ้า

AC 3 ขั้นตอน 380V/50Hz 65 KW

อากาศดัน

0.6Mpa

ความต้านทานของพื้นดิน

≤4Ω
