| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN553-EV250H80VT80VCS-2 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 5 ชุด/เดือน |
ISTA MIL-STD มาตรฐานตั้งและแนวราบสลิป โต๊ะสั่นสะเทือน
การใช้สินค้า
การทดสอบการสั่นสะเทือนคือการกระตุ้นหรือกระแทกองค์ประกอบหรืออุปกรณ์เพื่อดูว่ามันจะปฏิกิริยาอย่างไรในสภาพแวดล้อมที่แท้จริงจากผลิตภัณฑ์อุตสาหกรรม เช่น บอร์ดวงจร, เครื่องบิน, เรือ, โรคเก็ต, ธนู, รถยนต์และอุปกรณ์บ้าน
Sinuo สามารถให้บริการกับคุณกับแผนการตื่นเต้นและการทดสอบทั้งหมด และพิสูจน์คุณภาพของผลิตภัณฑ์สําหรับคุณตามมาตรฐานระดับชาติและสากล เช่น GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC และ ASTM
สูตรการเลือกเครื่องสั่นและแผนภูมิโครงสร้างเครื่องผลิตสั่น
1สภาพการทดสอบที่บริษัทของลูกค้าให้
2ประเภทการทดสอบ: การสกัดซีน (Sine sweep) การสุ่ม (Random) การกระแทกแบบคลาสสิค (Classic Shock)
3ระยะความถี่ตอบสนอง: 1-2700Hz
4สูตร: A ((g) = ((2πf) 2Dcm/980 ̇A = 0.002DmmF2 D=A/0.002F2
F=M(kg) ×A(g)
สัญลักษณ์หลักของอุปกรณ์
คําแนะนําการตั้งค่าอุปกรณ์
|
โครงการ |
คําแนะนําการตั้งค่า |
QTY |
|
ร่างโต๊ะสั่น |
A60S44 เครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า |
1 SET |
|
อุปกรณ์ควบคุมการตั้งกลางอัตโนมัติสําหรับการเคลื่อนย้ายโค้ล |
1 SET |
|
|
B152S พัดลมเย็น ((รวมเครื่องเงียบเสียง) |
1 SET |
|
|
VT80 ตารางขยายตั้ง 800 × 800 มม |
1 SET |
|
|
HG80 หนังน้ํามันแนวราบสไลด์ 800 × 800 มม |
|
|
|
เครื่องเสริมพลังงานสลับดิจิตอล |
LA50K เครื่องกระตุ้นพลังงานสลับดิจิตอล |
1 SET |
|
ระบบป้องกันเซอร์โว |
1 SET |
|
|
พลังงานไฟฟ้ากระตุ้น |
1 SET |
|
|
เครื่องควบคุมการสั่นสะเทือนดิจิตอล VCS-2
|
เครื่องควบคุมการสั่นสะเทือนดิจิตอล 2 ช่อง |
1 SET |
|
เซ็นเซอร์เร่งระบบ |
2 PCS |
|
|
คอมพิวเตอร์ควบคุม |
1 SET |
ปริมาตรเทคนิคของอุปกรณ์
|
A60S44 ปริมาตรของเครื่องกําเนิดความตื่นเต้นทางแม่เหล็กไฟฟ้า |
|
|
พลังกระตุ้นไซนูโซอิดสูงสุด |
5000Kg.f สูง ((49KN) |
|
แรงกระตุ้นสุ่มสูงสุด |
5000Kg.f r.ms ((49KN) |
|
พลังกระตุ้นแรงกระแทกสูงสุด |
10000Kg.f สูง ((98KN) |
|
ระยะความถี่ |
1?? 2700 Hz |
|
ความยืดหยุ่นสูงสุด |
51 มิลลิเมตร p-p |
|
ความเร็วสูงสุด |
2.0m/s |
|
ความเร่งสูงสุด |
100G ((980 m/s2) |
|
ความถี่สะท้อนลําดับแรก |
2500 Hz ± 5% |
|
ภาระประโยชน์ |
1000 กก |
|
ความถี่ในการแยกความสั่น |
2.5 Hz |
|
กว้างโค้ลเคลื่อนที่ |
Ф440 มม. |
|
น้ําหนักของโค้ลเคลื่อน |
50 กก. |
|
การรั่วไหลของไหล |
< 1mST ((10ก้าส) |
|
กระแสเฉพาะทางที่อนุญาต |
> 500N.m |
|
ขนาดของอุปกรณ์ |
1600mm × 1180mm × 1280mm (ไม่รวมแพลตฟอร์มขยายตั้ง) |
|
น้ําหนักของอุปกรณ์ |
4800 kg |
|
LA50K เครื่องกระตุ้นพลังงานสลับดิจิตอล |
|
|
พลังการออก |
50KVA |
|
ความดันการออก |
110Vrms |
|
กระแสออก |
550 อาวุธ |
|
ประสิทธิภาพในการแปลง |
>90% |
|
SNR |
≥65dB |
|
ขนาดของเครื่องขยายเสียง |
910mm × 620mm × 2000mm |
|
ระบบป้องกันเซอร์โว |
|
|
หน้าที่ |
อุณหภูมิ ความดันลม ความเคลื่อนไหวเกินความจืดเกินความจืดเกินความจืดเกินความจืดต่ําในทางเข้า ความผิดพลาดภายนอก การควบคุมไฟฟ้า ความผิดพลาดทางลักษณะ การสูญเสียระยะทางในทางเข้า |
|
เครื่องควบคุมการสั่นสะเทือนดิจิตอล VCS-2 |
|
|
การตั้งค่าฮาร์ดแวร์ |
2 ช่องทางเข้าพร้อมกัน 1 ช่องทางออก (ตัวควบคุมสามารถตั้งค่าด้วย 2, 4 หรือ 8 ช่องทางเข้า; ราคาแตกต่างกันขึ้นอยู่กับการตั้งค่า) |
|
โมดูลฟังก์ชันควบคุม |
ซีนส์,สุ่ม,ช็อคคลาสสิค |
|
คอมพิวเตอร์ควบคุม |
คอมพิวเตอร์แบรนด์เดิม พร้อมจอ LCD |
|
โปรแกรม |
การทํางานภาษาอังกฤษ การวิเคราะห์ระดับเวลาและระดับความถี่ แหล่งสัญญาณ การวิเคราะห์การสกัดความถี่ sinus เป็นต้น สามารถสร้างรายงานการทดสอบ WORD ได้โดยอัตโนมัติเก็บสัญญาณและข้อมูล, และกําหนดค่าทดสอบและการวิเคราะห์ฟังก์ชัน |
|
เซนเซอร์เร่ง LTE C04A07 |
ระยะความถี่: 1 ¢ 7000Hz ความรู้สึก: 30mv/g ระยะอุณหภูมิ: -40 - 160 °C |
|
VT80 โต๊ะขยายตั้ง |
|
|
วัสดุ |
แม็กนีเซียมสลัด แอนโดดผิวแข็ง |
|
ขนาดตาราง |
800 × 800 มม |
|
ช่องติด |
M10 การกระจายสี่เหลี่ยม 100mm*100mm สแตนเลสสกรูกล่อง, ทนทานและทนทานการใช้งาน |
|
อัตราการใช้งานสูงสุด |
|
|
น้ําหนัก |
ประมาณ 83 กิโลกรัม |
|
HG80 ภาพสไลด์หนังน้ํามันแนวราบ |
|
|
วัสดุ |
แม็กนีเซียมสลัด แอนโดดผิวแข็ง |
|
ขนาดตาราง |
800 × 800 มม |
|
ช่องติด |
M10 การกระจายสี่เหลี่ยม 100mm*100mm สแตนเลสสกรูกล่อง, ทนทานและทนทานการใช้งาน |
|
อัตราการใช้งานสูงสุด |
ซีนส์ 1500 Hz,สุ่ม 2000 Hz |
|
น้ําหนัก |
ประมาณ 115 กิโลกรัม |
|
B152S พัดลมเย็น ((รวมเครื่องเงียบเสียง) |
|
|
พลังงานของพัดลม |
15KW |
|
อัตราการไหลของพัดลม |
81.6m3/s |
|
ความดันของพัดลม |
0.075kgf/cm2 |
|
ความต้องการไฟฟ้า |
|
|
พลังงานไฟฟ้า |
AC3 ช่วง 380V/50Hz, 95KVA |
|
อากาศดัน |
0.6Mpa |
|
ความต้านทานของพื้นดิน |
≤4Ω |
1. ผืนของตารางสั่น
1.1 โคลล์เคลื่อนที่
โต๊ะสั่นสะเทือนพร้อมกับสอยเคลื่อนไหวที่หล่นและแปรรูปด้วยมือ ระบบรองรับภาระ optoelectronic และการนําแกนสองเลเยอร์การนําเลเยอร์คู่เป็นลักษณะพิเศษที่ช่วยลดการตัดแกนและหมุนแบบไดนามิกระหว่างการทดสอบการสั่นเพื่อความทนทานสูงกว่า.
1.2 โคลิปกระตุ้น
โครงสร้างวงจรแม่เหล็กแบบคู่ ความรั่วไหลของแม่เหล็กต่ํา สนามแม่เหล็กแบบเดียวกัน
1.3 พื้นผิวร่างกาย
โดยใช้เทคโนโลยีการบําบัดฟอสฟาติกที่ทันสมัย และเทคโนโลยีสีรถยนต์
1.4 เครื่องเย็นโต๊ะ:
ใช้พัดลมเสียงต่ําและปรับปรุงโครงสร้างการรับอากาศของร่างโต๊ะ. สายโค้ลการตื่นเต้นใช้ช่องทางอากาศหญ้าผึ้ง, และแหวนแม่เหล็กกลางใช้ช่องทางอากาศ shunt สองชั้น.การออกแบบท่ออากาศใหม่ถูกนํามาใช้เพื่อเพิ่มผลการเย็น.

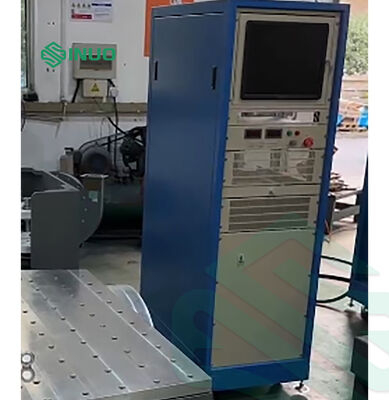

2. LA เครื่องขยายพลังงานดิจิตอลสวิตชิ่ง
เครื่องขยายพลังงานสลับดิจิตอล LA series ใช้เทคโนโลยี IGBT ที่น่าเชื่อถือได้
a. ความมั่นคงและความน่าเชื่อถือสูง
b. ตอบสนองความต้องการของมาตรฐาน "CE" ของสหภาพยุโรป
c. โดยใช้เทคโนโลยีการปรับความกว้างของอัมพวาสด้วยการคูณความถี่แบบไซนูโซอิดลิส (sinusoidal frequency multiplication pulse width modulation technology) อัตราการต่อรองสัญญาณกับความรําคาของเครื่องเสริมพลังงานจะสูง
d. การใช้หลักการการทํางานของการสลับไฟฟ้า, ประสิทธิภาพการแปลงสูง.
e. การใช้เทคโนโลยีการแบ่งปันกระแสไฟฟ้าอิเล็กทรอนิกส์อัตโนมัติ
f. ความสามารถด้านความปลอดภัยที่ดี
3ระบบป้องกันเซอร์โว
ฟังก์ชันการป้องกันที่ครบถ้วน รวมถึงความดันเกินเครือไฟฟ้า, ความดันต่ํา, การสูญเสียระยะ, ความผิดพลาดทางลักลิก, การผ่านโมดูลพลังงาน, ความร้อนเกิน, ความดันเกินการออก, ความดันเกินการออกพลังขับเคลื่อน, การย้ายพื้นที่เกินพื้นที่, อุณหภูมิพื้นที่, การล็อคภายนอก เป็นต้น

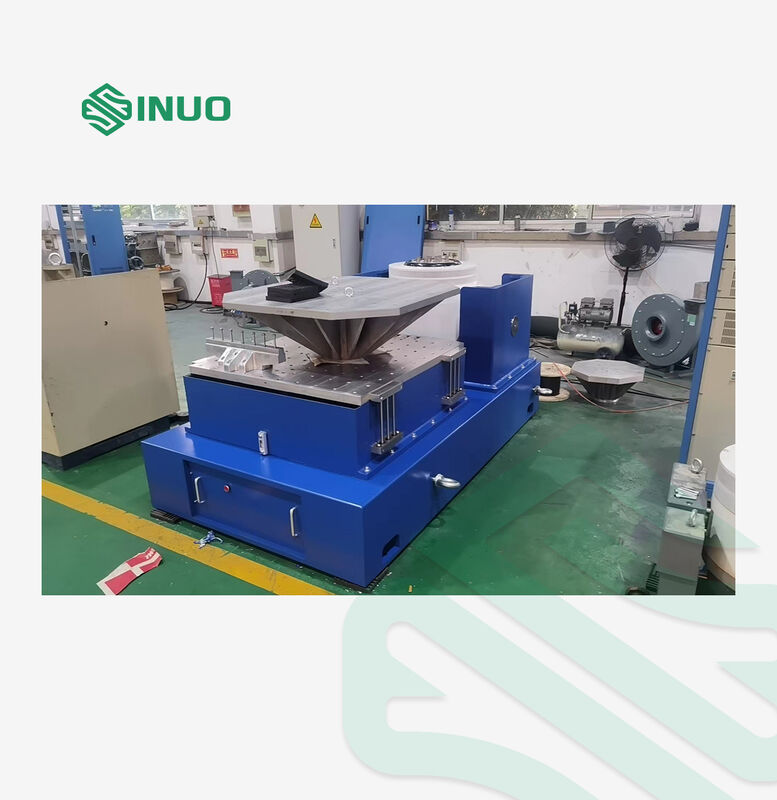

4พลาตฟอร์มขยายตั้ง
พลาตฟอร์มขยายมักจะใช้เป็นพลาตฟอร์มสําหรับตัวอย่างการติดตั้งขนาดใหญ่ และสามารถเป็นสี่เหลี่ยมหรือกลม หรือกําหนดโดยผู้ใช้เพื่อลดผลกระทบจากคุณสมบัติทางไดนามิกของแพลตฟอร์มที่ขยาย, พลาตฟอร์มขยายทั้งหมดต้องจําลองและวิเคราะห์ความถี่แบบของพวกเขา พลาตฟอร์มขยายเหล่านี้มักถูกโยนจากเหล็กผสมแม็กนีเซียมและมีวัสดุความอ่อนแอติดตั้ง
5ระบบการตั้งกลางอัตโนมัติไฟฟ้าแสง
ปรับตําแหน่งของโค้ลเคลื่อนที่โดยอัตโนมัติเพื่อให้มันอยู่ในสภาพสมดุล

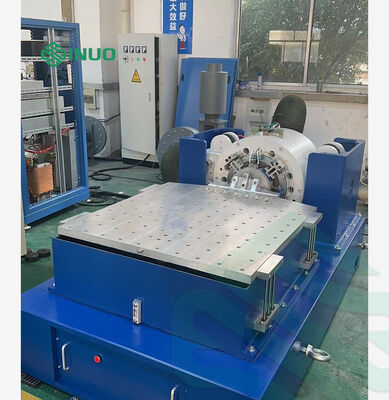

6. สไลด์แนวราบ
การออกแบบสไลด์แนวราบมีปริมาณการพลิกที่สูงและการยึดด้านข้างให้ความสามารถในการยึดกระแสไดนามิคสูงในขณะที่ยังคงมีลักษณะการลดความหนาของแผ่นน้ํามันนํา. สไลด์แนวราบประกอบด้วยแผ่นสไลด์, เครื่องเชื่อม, แผ่นแกรนิตธรรมชาติ, ฐานสไลด์แนวราบ, และปั๊มน้ํามันอิสระ

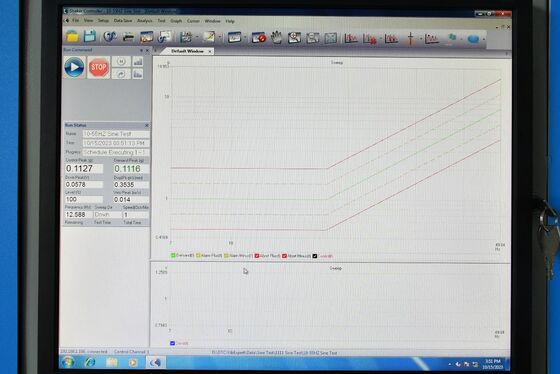

7เครื่องควบคุมสั่นสะเทือนดิจิตอล
เครื่องควบคุมการสั่นสั่นใช้ระบบโครงสร้างกระจายที่ก้าวหน้า การควบคุมวงจรปิดถูกทําโดยโปรเซสเซอร์ DSP และ PC เป็นอิสระจากวงจรควบคุมมันรับประกันการใช้เวลาจริงและประสิทธิภาพสูงของระบบควบคุม. สามารถตอบสนองกับการเปลี่ยนแปลงใด ๆ ในระบบการทดสอบในทันเวลาและรวดเร็ว. รับประกันความมั่นคงและความแม่นยําสูงของการควบคุมฮาร์ดแวร์ใช้โปรเซสเซอร์ DSP ขนาด 32 บิตที่มีความถี่หลักถึง 300MHz และ ADC / DAC ที่มีความละเอียด 24 บิตเทคโนโลยีการออกแบบเสียงต่ํา ด้วยการกรองดิจิตอลระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระและสัดส่วนสัญญาณกับเสียงดังมากกว่า 100dB.
ลักษณะ
a. ผลงานและความน่าเชื่อถือสูง
การควบคุมวงจรปิดถูกทําให้เป็นจริงโดยโปรเซสเซอร์ DSP และ PC เป็นอิสระจากวงจรควบคุม. มันรับประกันการทํางานในเวลาจริงและประสิทธิภาพสูงของระบบควบคุมมันสามารถตอบสนองกับการเปลี่ยนแปลงใด ๆ ในระบบการทดสอบในทันใจและอย่างรวดเร็ว. รับประกันความน่าเชื่อถือและความแม่นยําสูงของการควบคุม ทุกช่องทางการเข้ามี ADC ความละเอียด 24 บิต, การออกแบบฮาร์ดแวร์เสียงต่ํา, และก่อสร้างในแอนาล็อกและดิจิตอล anti-aliasing ฟิลเตอร์ที่รับประกันความละเอียดสูงของการวิเคราะห์ได้อย่างมีประสิทธิภาพ.
b. ใช้งานง่าย
โปรแกรมแอพลิเคชั่นที่ใช้ Windows ใช้งานง่าย และมีฟังก์ชันช่วยมากมายหน่วยวิซาร์อัตโนมัติที่แข็งแรงของระบบและฟังก์ชันการสร้างรายงานการทดสอบอัตโนมัติทําให้การทดสอบที่ซ้ําซ้ําและน่าเบื่อง่ายการตั้งค่าปารามิเตอร์การทดสอบที่รวยและเข้มงวด และอินเตอร์เฟซ USB2.0 ทําให้มันใกล้ชิดและสอดคล้องกับคอมพิวเตอร์มากขึ้น
c. ฟังก์ชันและความยืดหยุ่นที่แข็งแรง
เครื่องควบคุมการสั่นสะเทือนเป็นแพลตฟอร์มควบคุมการสั่นสะเทือนที่แข็งแกร่ง ที่สามารถดําเนินงานที่ซับซ้อนได้หลายครั้งโปรแกรมการใช้งานที่แตกต่างกันสามารถตั้งค่าเพื่อดําเนินการวิเคราะห์ที่หลากหลายเพื่อตอบสนองความต้องการการทดสอบและวิเคราะห์ที่แตกต่างกัน. เครื่องควบคุมใช้การออกแบบแบบโมดูล และสามารถตั้งค่าฮาร์ดแวร์และซอฟต์แวร์ที่เกี่ยวข้องตามความต้องการของผู้ใช้งานที่แตกต่างกันเพื่อตอบสนองความต้องการที่แตกต่างกัน
d. ความปลอดภัยในการทดสอบ
เครื่องควบคุมให้การควบคุมสัญญาณขนาดเล็กเพื่อให้ได้ภาพล่วงหน้าของการควบคุมการสั่นสะเทือนของระบบ วิธีนี้ช่วยให้วิศวกรทดสอบกําหนดระดับเสียงล่วงหน้าและมีความเข้าใจค่อนข้างดีของฟังก์ชันการถ่ายทอดและลักษณะอื่น ๆ ของระบบ.ยังมีการตรวจสอบความปลอดภัยหลายและการตั้งค่า interlock ความปลอดภัยของผู้ทดสอบ, วัตถุทดสอบและอุปกรณ์ตารางสั่นสะเทือนได้รับการรับประกันในระดับสูงสุดถ้ามีอาการผิดปกติในระบบ, คุณสามารถกดปุ่มปิดที่ติดตั้งในระบบได้ทันที เพื่อจบการทดสอบ
e. การผลิตรายงานการทดสอบ
มันรองรับการสร้างรายงานการทดสอบอย่างรวดเร็วในรูปแบบ Word หรือรูปแบบ PDF ด้วยการคลิกเดียว คุณเพียงแค่ต้องคลิกปุ่มการสร้างรายงานเพื่อได้รับผลการทดสอบปัจจุบันจากการอธิบายฟังก์ชันควบคุมการทดสอบพื้นฐาน ไปยังปารามิเตอร์การตั้งค่าการทดสอบเฉพาะ, จากเส้นโค้งสเปคเตอร์เป้าหมายการควบคุม ไปยังช่วงเวลาการทดสอบ และเส้นโค้งช่วงความถี่, ทุกอย่างมีอยู่มันสะดวกสําหรับคุณที่จะปรับปรุงและทําตามรายงานการทดสอบที่แตกต่างกัน. สามารถพิมพ์และดูล่วงหน้าได้โดยตรง และสามารถส่งออนไลน์ได้
ปริมาตรทางเทคนิคหลักของตัวควบคุมสั่นสะเทือนดิจิตอล
|
ช่องทาง input |
|
|
จํานวนช่องทางเข้า |
2 ช่องทางเข้าพร้อมกัน |
|
ประเภทสัญญาณเข้า |
ความดัน/การชาร์จ |
|
ความต้านทานการเข้า |
> 110 kΩ |
|
ระยะเวลาการใส่แรงกดสูงสุด |
± 10V |
|
ระยะเวลาการใส่ชาร์จสูงสุด |
±10000PC |
|
SNR |
> 100dB |
|
เครื่องกรอง |
เครื่องกรองแบบอานาล็อก 160dB/ octave |
|
อินเตอร์เฟซการใส่ |
สามปริมาณการเข้าแบบเลือก: โลเตจ, ICP และการชาร์จ |
|
หน่วยการนําเข้าสูงสุด |
士10VPEAK |
|
เครื่องแปลงอานาล็อก/ดิจิตอล (ADC) |
ความละเอียด 24 บิต ระยะไดนามิก: 114dB ความถี่ในการเก็บตัวอย่างสูงสุด 192kHz |
|
ลักษณะวงจร |
อินเตอร์เฟซการเข้ามีตัวที่สร้างขึ้นใน ICP แหล่งกระแสปัจจุบันคงที่และเครื่องกระตุ้นการชาร์จ, มีสองช่วงของ 10V / 1V และการเชื่อมต่อ AC / DC แบบเลือก, และกรองป้องกันการสับสนแบบแอนาล็อก. |
|
ช่องออก |
|
|
จํานวนช่องออก |
1 ช่องออก |
|
ประเภทสัญญาณออก |
สัญญาณความตึงเครียด |
|
อุปทานการออก |
< 30Ω |
|
ระยะเวลาการออกแรงดันสูงสุด |
± 10V |
|
ความแรงออกสูงสุด |
100mA |
|
ความแม่นยําของขนาด |
2mV |
|
การบิดเบือนฮาร์มอนิก |
<-95dBfs |
|
เครื่องกรอง |
เครื่องกรองแบบอานาล็อก 160dB/ octave |
|
การจับคู่ช่องทาง |
ความขยาย 0.04dB ระยะ ± 05 |
|
เครื่องแปลงดิจิตอล/แอนาล็อก (DAC) |
ความละเอียด 24 บิต ระยะไดนามิก: 120dB ความถี่การเก็บตัวอย่างสูงสุด 192kHz |
|
ลักษณะวงจร |
เครื่องกรองป้องกันการสับสนแบบอนาล็อก; วงจรป้องกันการออก |
|
ประเภททดสอบ |
การควบคุมสั่นสะเทือนแบบสุ่ม/การควบคุมไซนูโซอิด/การควบคุมแรงกระแทกแบบทั่วไป |
